局部预处理之使用旋转掩膜平均

介绍

本节主要介绍图像平滑方法使用旋转掩膜的平均的算法

基本理论

使用旋转掩膜技术的图像平滑算法如下：

1. 考虑图像的每个像素（i,j）

2.根据式计算像素（i,j）所有可能的旋转掩膜的散步；

3.选择具有最小散布的掩膜。

4.将所选掩膜内的平均亮度赋给输出图像中的像素（i,j）。

使用旋转掩膜的平均（averaging using a rotating mask）是一种非线性的平滑方法，它通过搜索当前像素邻域的同态部分，可以避免边缘模糊。其结果实际上是锐化图像。亮度的平均只在这个区域计算，一个亮度散布用作区域一致性度量。设区域R的像素数目是n且输入图像是g.散布如下计算：

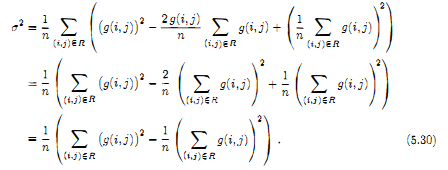

式（5.29）的散布计算的计算复杂度经如下改写后可以减少：

计算出了区域一致性，我们来考虑形态和大小。如图5.11 给出了3x3的掩膜的8种可以的旋转，覆盖了当前像素的一个5x5的邻域。第9个掩膜是当前像素自身的一个3x3邻域。也可以使用其他掩膜形态。图5.12给出了覆盖了当前像素的一个5x5的邻域的另一给8个掩膜。第9个掩膜还是当前像素自身的一个3x3邻域。另一种可能性是旋转一个小的2x1模板覆盖当前像素的3x3邻域。



另一种可能是，旋转一个小的2x1模板，以覆盖当前像素的3x3邻域。

使用旋转掩膜技术的图像平滑算法

算法：使用旋转掩膜的平均



[plain] view plain copy

 print?在CODE上查看代码片派生到我的代码片
  1. 1.考虑图像的每个像素(i,j).
  2. 2.根据(5.29)式计算像素(i,j)所有可能的旋转掩膜的散布.
  3. 3.选择具有最小散布的掩膜.
  4. 4.将所选掩膜内的平均亮度赋给输出图像中的像素(i,j).

此算法可以迭代地使用，迭代过程会相当快地收敛到一个稳定状态。掩膜的大小和形态影响收敛速度。



Matlab代码



[plain] view plain copy

 print?在CODE上查看代码片派生到我的代码片
  1. % Usage: im_out = rotmask(im,method,datatype)
  2. % Outputs:  im_out  [m x n]  Filtered image.
  3.
  4. if nargin<3
  5.   datatype = 'double';
  6. end
  7. if nargin<2
  8.   method = 'vectorized';
  9. end
  10.
  11. imdatatype = class(im);
  12.
  13. VECTORIZED = strcmp(lower(method),'vectorized');
  14. INTEGRAL = strcmp(lower(method),'integral');
  15. LOOP = strcmp(lower(method),'loop');
  16.
  17. if size(im,3)>1
  18.   error('rot_mask does not work for full-colour images')
  19. end
  20.
  21. mask_size = 9; % size of the rotating mask
  22. mask=logical(zeros(5,5,mask_size));
  23.
  24. im = double(im);
  25. im_out = zeros(size(im));
  26.
  27. if INTEGRAL
  28. im_integral = feval( datatype, integralim(im) );
  29. imsquare_integral = feval( datatype, integralim(im.^2) );
  30.
  31. mask = zeros(2,4,9);
  32. mask(:,:,1) = [-3 -3 0 0; -1 2 -1 2];
  33. mask(:,:,2) = [-3 -3 0 0; -2 1 -2 1];
  34. mask(:,:,3) = [-3 -3 0 0; -3 0 -3 0];
  35. mask(:,:,4) = [-2 -2 1 1; -3 0 -3 0];
  36. mask(:,:,5) = [-1 -1 2 2; -3 0 -3 0];
  37. mask(:,:,6) = [-1 -1 2 2; -2 1 -2 1];
  38. mask(:,:,7) = [-1 -1 2 2; -1 2 -1 2];
  39. mask(:,:,8) = [-2 -2 1 1; -1 2 -1 2];
  40. mask(:,:,9) = [-2 -2 1 1; -2 1 -2 1];
  41.
  42. im_int_mat = zeros( 4,(size(im,1)-4)*(size(im,2)-4), 9,class(im_integral));
  43. im_sq_mat  = zeros( 4,(size(im,1)-4)*(size(im,2)-4), 9,class(imsquare_integral));
  44. row_pos = 3 : size(im,1)-2;
  45. col_pos = 3 : size(im,2)-2;
  46. for i = 1:9
  47.   for j = [1 4] % for each of the +corner
  48.     row_mask_pos = row_pos(1)+mask(1,j,i)+1 : row_pos(end)+mask(1,j,i)+1;
  49.     col_mask_pos = col_pos(1)+mask(2,j,i)+1 : col_pos(end)+mask(2,j,i)+1;
  50.     im_int_mat(j,:,i) = ...
  51.       reshape(im_integral(row_mask_pos,col_mask_pos),1,size(im_int_mat,2));
  52.     im_sq_mat(j,:,i)  = ...
  53.       reshape(imsquare_integral(row_mask_pos,col_mask_pos),1,size(im_sq_mat,2));
  54.   end
  55.   for j = [2 3]
  56.     row_mask_pos = row_pos(1)+mask(1,j,i)+1 : row_pos(end)+mask(1,j,i)+1;
  57.     col_mask_pos = col_pos(1)+mask(2,j,i)+1 : col_pos(end)+mask(2,j,i)+1;
  58.     im_int_mat(j,:,i) = ...
  59.      -reshape(im_integral(row_mask_pos,col_mask_pos),1,size(im_int_mat,2));
  60.     im_sq_mat(j,:,i)  = ...
  61.      -reshape(imsquare_integral(row_mask_pos,col_mask_pos),1,size(im_sq_mat,2));
  62.   end
  63. end
  64.
  65. sums = squeeze( sum(im_int_mat,1) )';
  66. means = sums./mask_size;
  67. sums_squares = squeeze( sum(im_sq_mat,1) )';
  68. variances = mask_size*(means.^2) + sums_squares - 2*means.*sums;
  69.
  70. [foo,idx_mins] = min(variances);
  71.
  72. im_filt = means(sub2ind(size(means),idx_mins,[1:size(means,2)]));
  73. im_filt = reshape( im_filt, length(row_mask_pos), length(col_mask_pos) );
  74. im_out(3:end-2,3:end-2) = im_filt;
  75. else % VECTORIZED and LOOP methods loop over (almost) all pixels in image
  76. basic_shape = 1;
  77.
  78. mask(1:3,3:5,1) = basic_shape;
  79. mask(1:3,2:4,2) = basic_shape;
  80. mask(2:4,2:4,9) = basic_shape;
  81.
  82. for i = 3:8
  83.   mask(:,:,i) = rot90( mask(:,:,i-2) );
  84. end
  85.
  86. variances = zeros(1,9);
  87. for i = 3:size(im,1)-2
  88.   for j = 3:size(im,2)-2
  89.     if VECTORIZED
  90.       sub_mat = im( i-2:i+2, j-2:j+2, ones(9,1) );
  91.       sub_mat = reshape( sub_mat(mask), mask_size, 9 );
  92.       means = sum(sub_mat)/mask_size;
  93.
  94.       variances = sum( (sub_mat-means(ones(mask_size,1),:)).^2 );
  95.       [min_disp,idx_min] = min(variances);
  96.       im_out(i,j) = means(idx_min);
  97.     elseif LOOP
  98.       sub_im = im( i-2:i+2, j-2:j+2 );
  99.       for m = 1:9
  100.         vec = sub_im( mask(:,:,m) );
  101.         variances(m) = sum( (vec-sum(vec)/mask_size).^2 );
  102.       end
  103.       [min_disp,idx_min] = min(variances);
  104.       im_out(i,j) = sum( sub_im(mask(:,:,idx_min)) ) / mask_size;
  105.     else
  106.       error('Unknown method');
  107.     end
  108.   end % for columns
  109.   fprintf( 1, '\b\b\b\b\b\b\b\b %05.2f %%', 100*(i-2)/(size(im,1)-2) );
  110. end % for rows
  111. fprintf(1,'\b\b\b\b\b\b\b\b %05.2f %% \n',100)
  112. end % if INTEGRAL
  113.
  114. if strcmp(imdatatype,'uint8')
  115.   im_out = uint8(round(im_out));
  116. end
  117. if strcmp(imdatatype,'uint16')
  118.   im_out = uint16(round(im_out));
  119. end
  120. if strcmp(imdatatype,'double') | strcmp(imdatatype,'single')
  121.   im_out = im_out/255;
  122. end
  123.
  124. return; % end of rotmask

测试输出结果

原始图像如下所示：

输出图像如下所示：

参考文献

[1] Svoboda T.nKybic J., and Hlavac V. "Image Processing Analysis and Machine Vision" Thomson Engineering 2008.
