【Canvas与标牌】红蓝白Top Gun商标

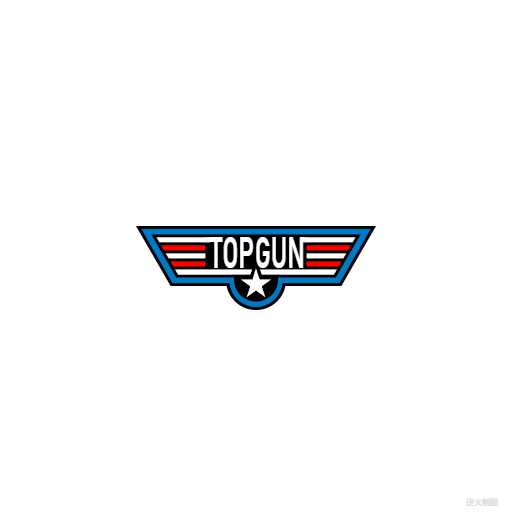

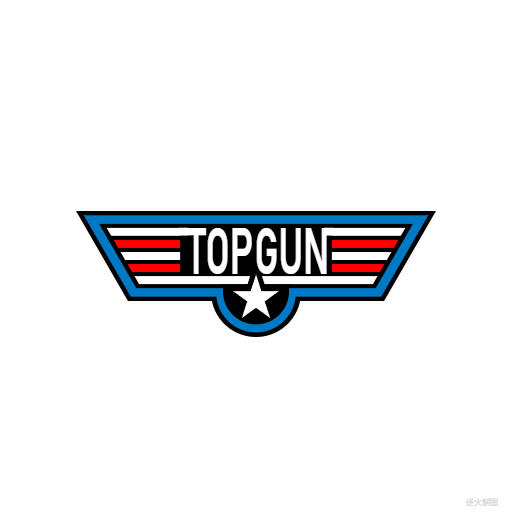

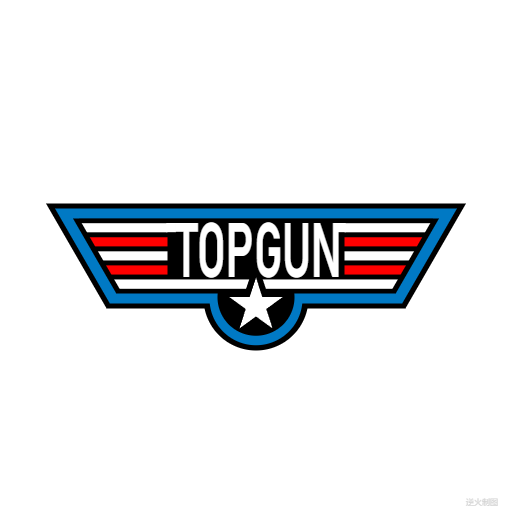

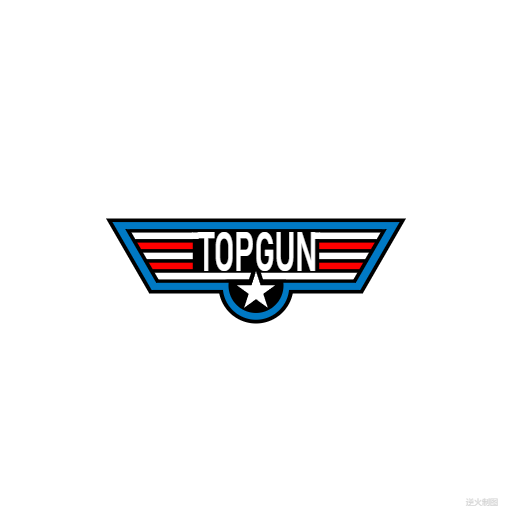

【成图】

120*120的图标：

【代码】

复制代码
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>TopGun商标 Draft4</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
            <img id="myImg" src="732.jpg" style="display:none;"/>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;//基准尺寸

        // 第1圈
        ctx.save();
        var color="black";
        var r=R*1.00;
        var w=2*r;
        var h=w/4;
        ctx.fillStyle=color;
        drawEdge(ctx,0,0,w,h);
        ctx.fill();
        drawSolidCircle(ctx,0,h*0.4,h/2,color);
        ctx.restore();

        // 第2圈
        ctx.save();
        var color="rgb(0,121,196)";//"rgb(0,97,148)";//"rgb(77,128,191)";
        var offset=R/210*10;
        w-=offset*1.8;
        h-=offset;
        ctx.fillStyle=color;
        drawEdge(ctx,0,0,w,h);
        ctx.fill();
        drawSolidCircle(ctx,0,h*0.45,h/2-offset*0.1,color);
        ctx.restore();

        // 第3圈
        ctx.save();
        var color="black";
        var offset=R/210*20;
        w-=offset*1.8;
        h-=offset;
        ctx.fillStyle=color;
        drawEdge(ctx,0,0,w,h);
        ctx.fill();
        drawSolidCircle(ctx,0,h*0.55,h/2+offset*0.05,color);
        ctx.restore();

        // 红白横杠加文字背景
        ctx.save();
        var offset=R/210*10;
        w-=offset*1.2;
        drawEdge(ctx,0,0,w,h);
        ctx.clip();

        var t=h/8;// t=粗条纹厚度的一半=细下文的厚度
        var colors=["white","red","white","red","white"];
        for(var i=0;i<5;i++){
            ctx.fillStyle="black";
            var y=-h/2+i*t*3/2+t/4;
            drawRect(ctx,0,y,w,t/2);
            ctx.fill();
            ctx.fillStyle=colors[i];
            y=-h/2+i*t*3/2+t/2+t/2;
            drawRect(ctx,0,y,w,t);
            ctx.fill();
        }

        ctx.fillStyle="black";// 文字的黑色背景
        var y=-h/2+2*t*3/2+t/4;
        drawRect(ctx,0,y,w/2,t/2*3*2*2);
        ctx.fill();

        ctx.restore();

        // 覆盖用黑色五星
        ctx.save();
        drawEdge(ctx,0,0,w,h);
        ctx.clip();
        ctx.fillStyle="black";
        draw5Star(ctx,0,t*5,4.75*t);
        ctx.fill();
        ctx.restore();

        // 覆盖用白色五星
        ctx.save();
        ctx.fillStyle="white";
        draw5Star(ctx,0,t*5.3,3.0*t);
        ctx.fill();
        ctx.restore();

        // 文字及遮挡方块
        ctx.save();
        ctx.save();// 文字
        ctx.scale(0.95,1.63);
        writeText(ctx,-t*4.7,y+t*3.15,"TOP",t*5.00+"px Bahnschrift SemiBold","WHITE");
        ctx.restore();
        ctx.save();
        ctx.scale(0.95,1.63);
        writeText(ctx,t*4.7,y+t*3.15,"GUN",t*5.00+"px Bahnschrift SemiBold","WHITE");
        ctx.restore();

        ctx.fillStyle="white";// 遮盖文字的方块-左
        var y=-h/2+1*t*3/4+t/4-t*0.03;
        drawRect(ctx,-w*0.24,y,w*0.027,t*0.98);
        ctx.fill();

        ctx.fillStyle="white";// 遮盖文字的方块-右
        var y=-h/2+1*t*3/4+t/4-t*0.03;
        drawRect(ctx,w*0.24,y,w*0.027,t*0.98);
        ctx.fill();
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制商标边界
ctx:绘图上下文
x:商标中心横坐标
y:商标中心纵坐标
w:商标上缘宽
h:商标上下缘厚度
----------------------------------------------------------*/
function drawEdge(ctx,x,y,w,h){
    var core=createPt(x,y);

    var a=createPt(core.x-w/2,core.y-h/2);
    var b=createPt(core.x-w/2,core.y+h/2);
    var c=createPt(core.x+w/2,core.y+h/2);
    var d=createPt(core.x+w/2,core.y-h/2);
    var e=createPt(b.x+h/Math.sqrt(3),b.y);
    var f=createPt(c.x-h/Math.sqrt(3),c.y);

    ctx.beginPath();
    ctx.moveTo(a.x,a.y);
    ctx.lineTo(e.x,e.y);
    ctx.lineTo(f.x,f.y);
    ctx.lineTo(d.x,d.y);
    ctx.closePath();
}

/*--------------------------------------------------
函数:绘制正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){
    var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);

    var arr=[0,0,0,0,0,0,0,0,0,0];

    // 顶五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2-Math.PI/10;
        var x1=R*Math.cos(theta)+x;
        var y1=R*Math.sin(theta)+y;
        arr[i*2]=createPt(x1,y1);
    }

    // 内五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2+Math.PI/10;
        var x1=r*Math.cos(theta)+x;
        var y1=r*Math.sin(theta)+y;
        arr[i*2+1]=createPt(x1,y1);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*--------------------------------------------------
函数:绘制正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){
    var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);

    var arr=[0,0,0,0,0,0,0,0,0,0];

    // 顶五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2-Math.PI/10;
        var x1=R*Math.cos(theta)+x;
        var y1=R*Math.sin(theta)+y;
        arr[i*2]=createPt(x1,y1);
    }

    // 内五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2+Math.PI/10;
        var x1=r*Math.cos(theta)+x;
        var y1=r*Math.sin(theta)+y;
        arr[i*2+1]=createPt(x1,y1);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
在北美和欧洲，顶级富豪圈里有一帮波斯人，除了当年被赶走的巴列维
王朝的遗老遗少，更多的就是如今波斯的这些鞑官狝贵的子女们。
去看看老哈梅内衣的孙女在美国的大庄园，不比懂王的海湖庄园差多少..
--------------------------------------------------------------*/
//-->
</script>
复制代码

END
