【Canvas与色彩】八个多彩圆角菱形

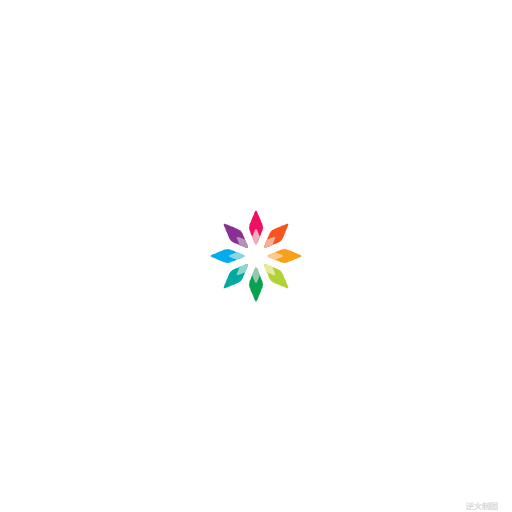

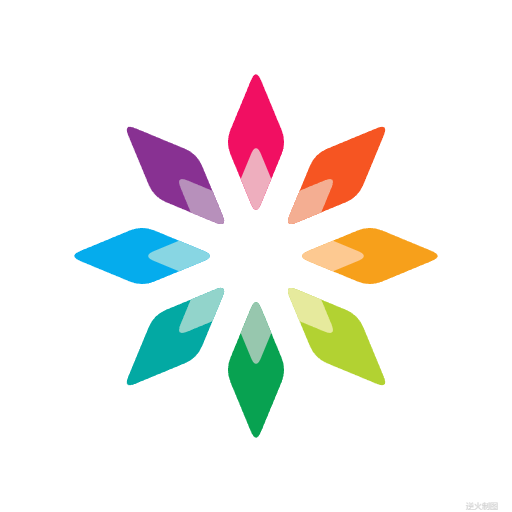

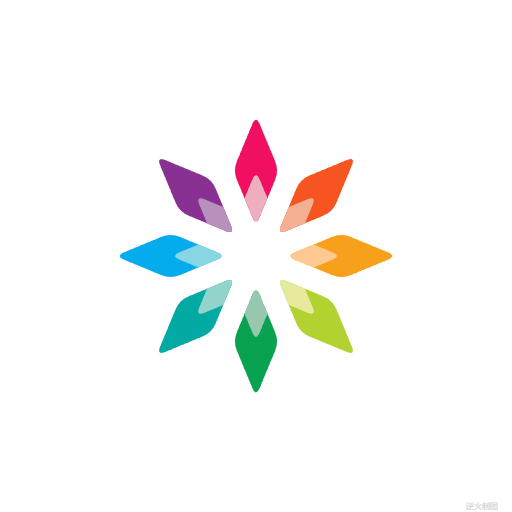

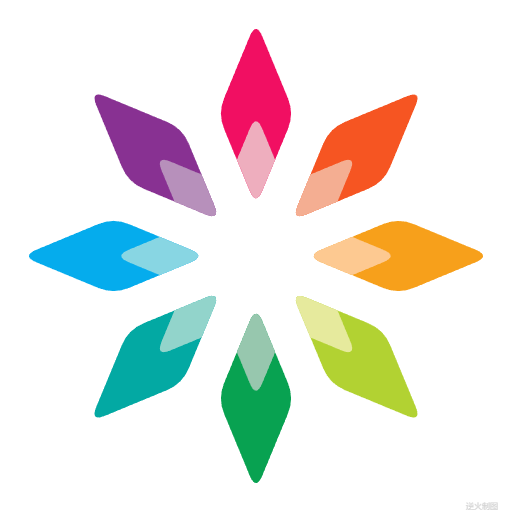

【成图】

【代码】

复制代码
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>八个多彩圆角菱形</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=50;// 基准尺寸

        // 八个大菱形
        ctx.save();
        var r=R*1.00;
        var N=8;
        var colors=["rgb(247,160,27)","rgb(178,210,50)","rgb(8,162,81)","rgb(3,169,163)",
                    "rgb(5,172,237)","rgb(136,49,146)","rgb(241,15,98)","rgb(246,85,34)",
                   ];

        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i;

            var l=r;
            var angle=theta;
            var a=createPt(l*Math.cos(angle),l*Math.sin(angle));

            l=r/3;
            angle=theta-Math.PI/8;
            var a1=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

            l=r/3;
            angle=theta+Math.PI/8;
            var a2=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

            l=2*r;
            angle=theta+Math.PI/8;
            var b=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

            l=r/3;
            angle=theta-Math.PI/8*7;
            var b1=createPt(b.x+l*Math.cos(angle),b.y+l*Math.sin(angle));

            l=r/3;
            angle=theta-Math.PI/8*1;
            var b2=createPt(b.x+l*Math.cos(angle),b.y+l*Math.sin(angle));

            l=2*r;
            angle=theta-Math.PI/8;
            var c=createPt(b.x+l*Math.cos(angle),b.y+l*Math.sin(angle));

            l=r/3;
            angle=theta+Math.PI/8*7;
            var c1=createPt(c.x+l*Math.cos(angle),c.y+l*Math.sin(angle));

            l=r/3;
            angle=theta-Math.PI/8*7;
            var c2=createPt(c.x+l*Math.cos(angle),c.y+l*Math.sin(angle));

            l=2*r;
            angle=theta-Math.PI/8;
            var d=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

            l=r/3;
            angle=theta+Math.PI/8*1;
            var d1=createPt(d.x+l*Math.cos(angle),d.y+l*Math.sin(angle));

            l=r/3;
            angle=theta+Math.PI/8*7;
            var d2=createPt(d.x+l*Math.cos(angle),d.y+l*Math.sin(angle));

            ctx.fillStyle=colors[i];
            ctx.beginPath();
            ctx.moveTo(a1.x,a1.y);
            ctx.quadraticCurveTo(a.x,a.y,a2.x,a2.y);
            ctx.lineTo(b1.x,b1.y);
            ctx.quadraticCurveTo(b.x,b.y,b2.x,b2.y);
            ctx.lineTo(c1.x,c1.y);
            ctx.quadraticCurveTo(c.x,c.y,c2.x,c2.y);
            ctx.lineTo(d1.x,d1.y);
            ctx.quadraticCurveTo(d.x,d.y,d2.x,d2.y);
            ctx.lineTo(a1.x,a1.y);
            ctx.fill();
        }
        ctx.restore();

        // 八个小菱形
        ctx.save();
        var r=R*1.00;
        var N=8;
        var colors=["rgb(253,201,145)","rgb(230,234,157)","rgb(151,199,174)","rgb(146,212,203)",
                    "rgb(136,214,227)","rgb(183,144,187)","rgb(238,174,190)","rgb(244,174,146)",
                   ];

        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i;

            var l=r;
            var angle=theta;
            var a=createPt(l*Math.cos(angle),l*Math.sin(angle));

            l=r/3;
            angle=theta-Math.PI/8;
            var a1=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

            l=r/3;
            angle=theta+Math.PI/8;
            var a2=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

            l=1*r;
            angle=theta+Math.PI/8;
            var b=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

            l=r/3;
            angle=theta-Math.PI/8*7;
            var b1=createPt(b.x+l*Math.cos(angle),b.y+l*Math.sin(angle));

            l=r/3;
            angle=theta-Math.PI/8*1;
            var b2=createPt(b.x+l*Math.cos(angle),b.y+l*Math.sin(angle));

            l=1*r;
            angle=theta-Math.PI/8;
            var c=createPt(b.x+l*Math.cos(angle),b.y+l*Math.sin(angle));

            l=r/3;
            angle=theta+Math.PI/8*7;
            var c1=createPt(c.x+l*Math.cos(angle),c.y+l*Math.sin(angle));

            l=r/3;
            angle=theta-Math.PI/8*7;
            var c2=createPt(c.x+l*Math.cos(angle),c.y+l*Math.sin(angle));

            l=1*r;
            angle=theta-Math.PI/8;
            var d=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

            l=r/3;
            angle=theta+Math.PI/8*1;
            var d1=createPt(d.x+l*Math.cos(angle),d.y+l*Math.sin(angle));

            l=r/3;
            angle=theta+Math.PI/8*7;
            var d2=createPt(d.x+l*Math.cos(angle),d.y+l*Math.sin(angle));

            ctx.fillStyle=colors[i];
            ctx.beginPath();
            ctx.moveTo(a1.x,a1.y);
            ctx.quadraticCurveTo(a.x,a.y,a2.x,a2.y);
            ctx.lineTo(b.x,b.y);
            ctx.lineTo(c1.x,c1.y);
            ctx.quadraticCurveTo(c.x,c.y,c2.x,c2.y);
            ctx.lineTo(d.x,d.y);
            ctx.lineTo(a1.x,a1.y);
            ctx.fill();
        }
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制旋转45°的正方形
ctx:绘图上下文
x:正方形中心横坐标
y:正方形中心纵坐标
r:中心到顶点的距离
----------------------------------------------------------*/
function drawRhombusSqare(ctx,x,y,radius){
    const r=radius;// 中心到顶点的距离
    const round=radius/15;// 圆角半径

    var center=createPt(x,y);
    var a=createPt(center.x+r*Math.cos(Math.PI/2*0),center.y+r*Math.sin(Math.PI/2*0));

    var angle=Math.PI/4*5;
    var l=round;
    var a1=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

    angle=Math.PI/4*3;
    l=round;
    var a2=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

    angle=Math.PI;
    l=round*Math.sqrt(2);
    var a0=createPt(a.x+l*Math.cos(angle),a.y+l*Math.sin(angle));

    var b=createPt(center.x+r*Math.cos(Math.PI/2*1),center.y+r*Math.sin(Math.PI/2*1));

    angle=-Math.PI/4;
    l=round;
    var b1=createPt(b.x+l*Math.cos(angle),b.y+l*Math.sin(angle));

    angle=Math.PI/4*5;
    l=round;
    var b2=createPt(b.x+l*Math.cos(angle),b.y+l*Math.sin(angle));

    angle=-Math.PI/2;
    l=round*Math.sqrt(2);
    var b0=createPt(b.x+l*Math.cos(angle),b.y+l*Math.sin(angle));

    var c=createPt(center.x+r*Math.cos(Math.PI/2*2),center.y+r*Math.sin(Math.PI/2*2));

    angle=Math.PI/4*1;
    l=round;
    var c1=createPt(c.x+l*Math.cos(angle),c.y+l*Math.sin(angle));

    angle=-Math.PI/4*1;
    l=round;
    var c2=createPt(c.x+l*Math.cos(angle),c.y+l*Math.sin(angle));

    angle=0;
    l=round*Math.sqrt(2);
    var c0=createPt(c.x+l*Math.cos(angle),c.y+l*Math.sin(angle));

    var d=createPt(center.x+r*Math.cos(Math.PI/2*3),center.y+r*Math.sin(Math.PI/2*3));

    angle=Math.PI/4*3;
    l=round;
    var d1=createPt(d.x+l*Math.cos(angle),d.y+l*Math.sin(angle));

    angle=Math.PI/4*1;
    l=round;
    var d2=createPt(d.x+l*Math.cos(angle),d.y+l*Math.sin(angle));

    angle=Math.PI/2;
    l=round*Math.sqrt(2);
    var d0=createPt(d.x+l*Math.cos(angle),d.y+l*Math.sin(angle));

    ctx.beginPath();
    ctx.moveTo(a1.x,a1.y);
    ctx.arc(a0.x,a0.y,round,-Math.PI/4,Math.PI/4,false);
    ctx.lineTo(a2.x,a2.y);
    ctx.lineTo(b1.x,b1.y);
    ctx.arc(b0.x,b0.y,round,Math.PI/4,Math.PI/4*3,false);
    ctx.lineTo(b2.x,b2.y);
    ctx.lineTo(c1.x,c1.y);
    ctx.arc(c0.x,c0.y,round,Math.PI/4*3,Math.PI/4*5,false);
    ctx.lineTo(c2.x,c2.y);
    ctx.lineTo(d1.x,d1.y);
    ctx.arc(d0.x,d0.y,round,Math.PI/4*5,-Math.PI/4*1,false);
    ctx.lineTo(d2.x,d2.y);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆,用途是标记点以辅助作图
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
color:填充圆的颜色
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,color){
    ctx.fillStyle=color;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="middle";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
在网络甚至现实中，我从没见过谁真诚地把自己赚钱方法告诉别人，
也没见过哪个职场老油条把自己升职的具体原因和你分享，
也就是说好事都藏着掖着。
--------------------------------------------------------------*/
//-->
</script>
复制代码

END
