【Canvas与色彩】十六等分多彩隔断圆环

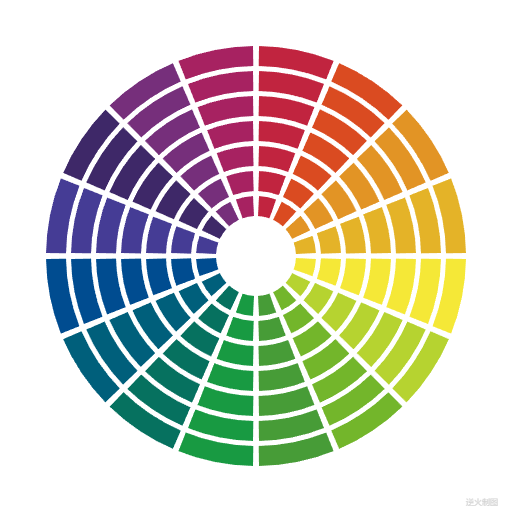

【成图】
【代码】
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>隔断圆环Draft5十六等分多彩</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;// 基准尺寸

        ctx.save();
        var W=3;// 扇形间隔的一半
        var N=16;// 多少扇
        var PART=Math.PI*2/N;// 每扇角度
        var colors=[
        "rgb(245,232,55)","rgb(182,211,48)","rgb(115,182,43)","rgb(71,156,55)",
        "rgb(24,154,66)","rgb(6,113,95)","rgb(0,95,123)","rgb(0,76,144)",
        "rgb(69,60,149)","rgb(62,40,104)","rgb(118,47,123)","rgb(167,34,97)",
        "rgb(193,36,63)","rgb(218,75,33)","rgb(226,148,37)","rgb(228,179,40)",
        ];// 十六颜色数组

        for(var j=0;j<7;j++){
            var rOut=R*1.0-j*25;// 外径
            var rIn=rOut-20;// 内径
            var biasOut=Math.sin(W/rOut);// 外径偏移角
            var biasIn=Math.sin(W/rIn);// 内径偏移角

            for(var i=0;i<N;i++){
                var theta=Math.PI*2/N*i;

                var r=rOut;
                var angle=theta+biasOut;
                var a=createPt(r*Math.cos(angle),r*Math.sin(angle));

                r=rOut;
                angle=theta+PART-biasOut;
                var b=createPt(r*Math.cos(angle),r*Math.sin(angle));

                r=rIn;
                angle=theta+PART-biasOut;
                var c=createPt(r*Math.cos(angle),r*Math.sin(angle));

                r=rIn;
                angle=theta+biasOut;
                var d=createPt(r*Math.cos(angle),r*Math.sin(angle));

                // 上色
                ctx.fillStyle=colors[i];
                ctx.beginPath();
                ctx.moveTo(a.x,a.y);
                ctx.arc(0,0,rOut,theta+biasOut,theta+PART-biasOut,false);
                ctx.lineTo(b.x,b.y);
                ctx.lineTo(c.x,c.y);
                ctx.arc(0,0,rIn,theta+PART-biasOut,theta+biasOut,true);
                ctx.lineTo(d.x,d.y);
                ctx.closePath();
                ctx.fill();
            }
        }
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
衣敝缊袍,与衣狐貉者立,而不耻者,其由也与？
--------------------------------------------------------------*/
//-->
</script>
END
