【Canvas与图标】红色数据库图标

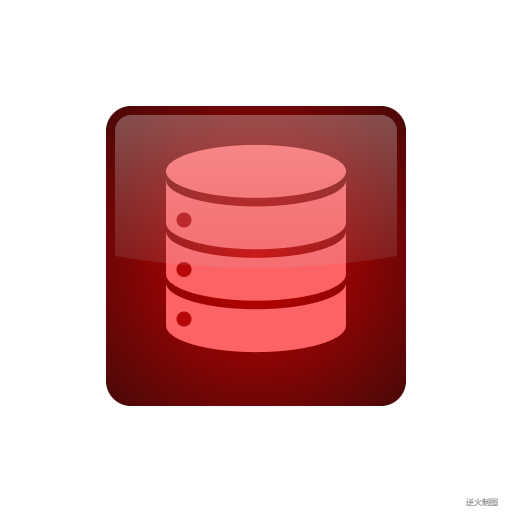

【成图】

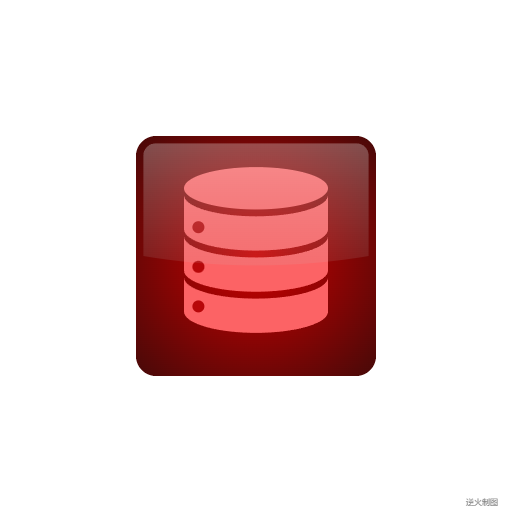

120*120图标：
大小图：
【代码】
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>红色数据库图标 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=120;// 基准尺寸

        // 第1圈
        ctx.save();
        var r=R*1.00;
        var gnt=ctx.createRadialGradient(0,0,0,0,0,r*Math.sqrt(2));// 辐射渐变圈
        gnt.addColorStop(0,"rgb(204,0,0)");
        gnt.addColorStop(1,"rgb(71,9,8)");
        ctx.fillStyle=gnt;
        drawRoundRect(ctx,0,0,2*r,2*r,R/6);
        ctx.fill();
        ctx.restore();

        // 数据库
        ctx.save();
        var r=R*0.60;
        drawDB(ctx,0,0,r);

        // 三个眼
        drawSolidCircle(ctx,-r*0.8,-r*0.4,r/12,"rgb(183,7,9)");
        drawSolidCircle(ctx,-r*0.8,-r*0.4+r*0.55,r/12,"rgb(183,7,9)");
        drawSolidCircle(ctx,-r*0.8,-r*0.4+r*1.10,r/12,"rgb(183,7,9)");

        ctx.restore();

        // 第2圈上半部分
        ctx.save();
        var r=R*0.94;
        drawRoundRect(ctx,0,0,2*r,2*r,R/6-0.06*R);
        ctx.clip();

        var a=createPt(-r,-r);
        var b=createPt(-r,0);
        var c=createPt(0,r/6);
        var d=createPt(r,0);
        var e=createPt(r,-r);

        var gnt=ctx.createLinearGradient(0,-r,0,r/6);
        gnt.addColorStop(0,"rgba(240,240,240,0.3)");
        gnt.addColorStop(0.5,"rgba(215,215,215,0.2)");
        gnt.addColorStop(1,"rgba(190,190,190,0.1)");
        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.quadraticCurveTo(c.x,c.y,d.x,d.y);
        ctx.lineTo(d.x,d.y);
        ctx.lineTo(e.x,e.y);
        ctx.closePath();
        ctx.fill();
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","grey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制数据库三层桶
ctx:绘图上下文
x:矩形中心横坐标
y1:矩形中心纵坐标
radius:椭圆长轴半径
----------------------------------------------------------*/
function drawDB(ctx,x,y1,radius){
    var r=radius;
    const GAP=radius/10.5;
    const THICKNESS=radius/2.1;

    ctx.save();
    ctx.translate(x,y1-r/12-GAP*3/2-THICKNESS*3/2);
    ctx.fillStyle="rgb(252,99,101)";

    // 盖
    ctx.beginPath();
    ctx.ellipse(0, 0, r, r/3.4, 0, 0,  2*Math.PI,false);
    ctx.closePath();
    ctx.fill();

    // 1半圈
    ctx.beginPath();
    var y=GAP;
    ctx.ellipse(0, y, r, r/3.4, 0, 0,  1*Math.PI,false);
    ctx.lineTo(-r,y);
    ctx.lineTo(-r,y+THICKNESS);
    ctx.ellipse(0, y+THICKNESS, r, r/3.4, 0, 1*Math.PI,  0,true);
    ctx.closePath();
    ctx.fill();

    // 2半圈
    ctx.beginPath();
    var y=GAP*2+THICKNESS;
    ctx.ellipse(0, y, r, r/3.4, 0, 0,  1*Math.PI,false);
    ctx.lineTo(-r,y);
    ctx.lineTo(-r,y+THICKNESS);
    ctx.ellipse(0, y+THICKNESS, r, r/3.4, 0, 1*Math.PI,  0,true);
    ctx.closePath();
    ctx.fill();

    // 3半圈
    ctx.beginPath();
    var y=GAP*3+2*THICKNESS;
    ctx.ellipse(0, y, r, r/3.4, 0, 0,  1*Math.PI,false);
    ctx.lineTo(-r,y);
    ctx.lineTo(-r,y+THICKNESS);
    ctx.ellipse(0, y+THICKNESS, r, r/3.4, 0, 1*Math.PI,  0,true);
    ctx.closePath();
    ctx.fill();

    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制圆角矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
radius:圆角半径
----------------------------------------------------------*/
function drawRoundRect(ctx,x,y,width,height,radius){
    ctx.beginPath();
    ctx.moveTo(x-width/2+radius,y-height/2);
    ctx.lineTo(x+width/2-radius,y-height/2);
    ctx.arcTo(x+width/2,y-height/2,x+width/2,y-height/2+radius,radius);
    ctx.lineTo(x+width/2,y-height/2+radius);
    ctx.lineTo(x+width/2,y+height/2-radius);
    ctx.arcTo(x+width/2,y+height/2,x+width/2-radius,y+height/2,radius);
    ctx.lineTo(x+width/2-radius,y+height/2);
    ctx.lineTo(x-width/2+radius,y+height/2);
    ctx.arcTo(x-width/2,y+height/2,x-width/2,y+height/2-radius,radius);
    ctx.lineTo(x-width/2,y+height/2-radius);
    ctx.lineTo(x-width/2,y-height/2+radius);
    ctx.arcTo(x-width/2,y-height/2,x-width/2+radius,y-height/2,radius);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆,用途是标记点以辅助作图
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
color:填充圆的颜色
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,color){
    ctx.fillStyle=color;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
闺蜜在老家工作，是县城重点高中英语老师，十年前，她凭着才华、美貌
还有体面的工作，嫁进了“县城婆罗门”......

现在她经常和我抱怨，山姆超市为啥整个县都没有一家门店，搞得她们富人
家庭想给山姆砸销售额都没机会，她觉得山姆瞎了狗眼，就是看不到县里
富人阶层的富有！很多顶奢品牌都来县里开店，一个破超市居然不把
“婆罗门”们放在眼里！
--------------------------------------------------------------*/
//-->
</script>
END
