【Canvas与旗帜】圆形国旗图标

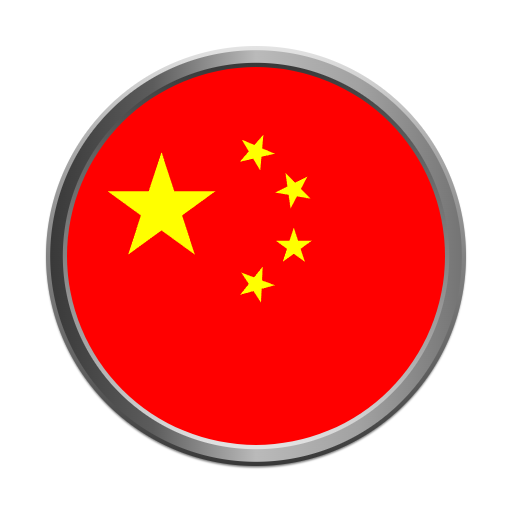

【成图】
120*120的png图标

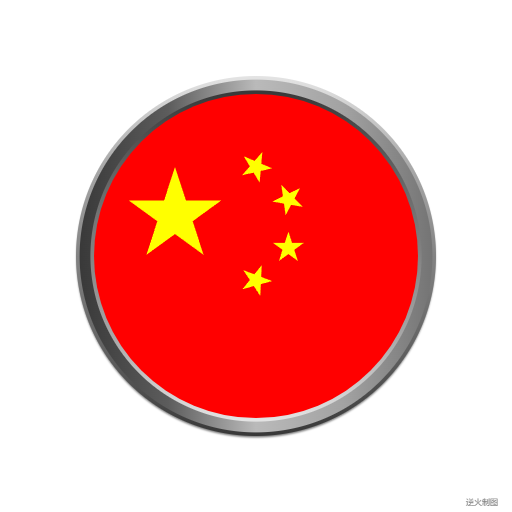

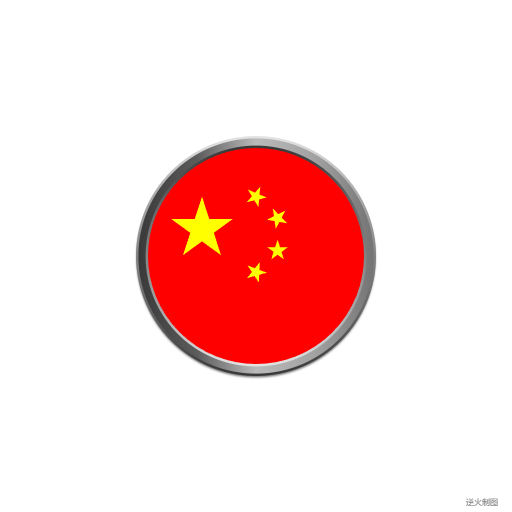

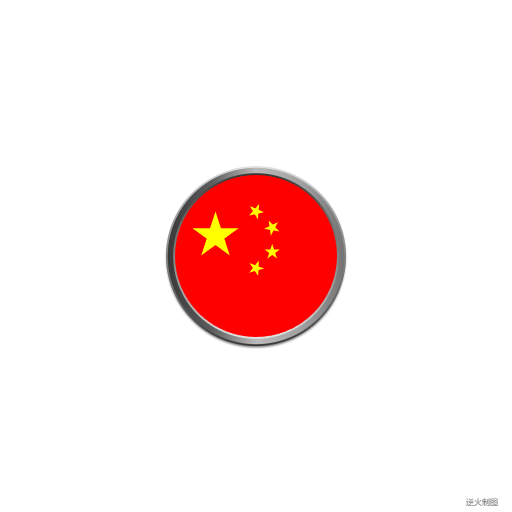

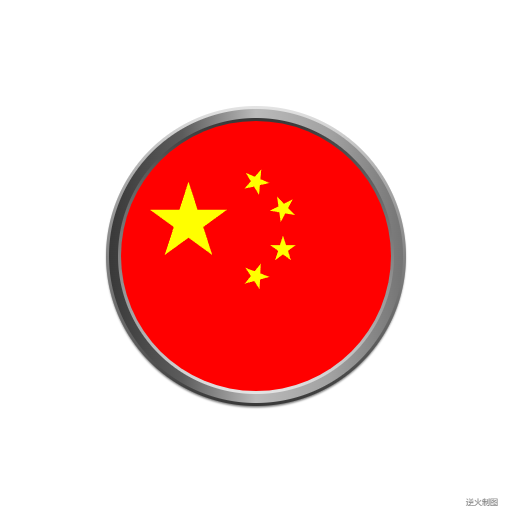

以下是各种尺寸的图：
【代码】
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>金属底座国旗按钮</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=90;// 基准尺寸

        // 外圈
        ctx.save();
        ctx.shadowOffsetY=2; // 设置阴影
        ctx.shadowOffsetY=2;
        ctx.shadowColor="grey";
        ctx.shadowBlur=2;

        var r=R*1.00;
        var gnt=ctx.createLinearGradient(0,-r,0,r);
        gnt.addColorStop(0,"rgb(228,228,228)");
        gnt.addColorStop(0.25,"rgb(169,169,169)");
        gnt.addColorStop(0.5,"rgb(131,131,131)");
        gnt.addColorStop(0.75,"rgb(99,99,99)");
        gnt.addColorStop(1,"rgb(56,56,56)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #2圈
        ctx.save();
        var r=R*0.98;
        var gnt=ctx.createLinearGradient(-r,0,r,0);
        gnt.addColorStop(0,"rgb(57,57,57)");
        gnt.addColorStop(0.25,"rgb(92,92,92)");
        gnt.addColorStop(0.5,"rgb(186,186,186)");
        gnt.addColorStop(0.75,"rgb(162,162,162)");
        gnt.addColorStop(1,"rgb(116,116,116)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #3圈
        ctx.save();
        var r=R*0.92;
        var gnt=ctx.createLinearGradient(0,-r,0,r);
        gnt.addColorStop(0,"rgb(56,56,56)");
        gnt.addColorStop(0.25,"rgb(99,99,99)");
        gnt.addColorStop(0.5,"rgb(131,131,131)");
        gnt.addColorStop(0.75,"rgb(169,169,169)");
        gnt.addColorStop(1,"rgb(228,228,228)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #4圈
        ctx.save();
        var r=R*0.90;

        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.clip();

        var height=2*r;
        var width=height/2*3;

        ctx.fillStyle="red";
        drawRect(ctx,0,0,width,height);
        ctx.fill();

        var w=width/30;//小格宽度
        var h=height/20;// 小格高度

        // 诸星属性数组
        var arr=[
            {"x":-10*w,"y":-5*h,"r":3*w,"theta":0},// 大星
            {"x":-5*w,"y":-8*h,"r":1*w,"theta":Math.atan(5*w/3/h)-Math.PI/10*2},// 最上小星
            {"x":-3*w,"y":-6*h,"r":1*w,"theta":Math.atan(7*w/1/h)-Math.PI/10*2},// 第2小星
            {"x":-3*w,"y":-3*h,"r":1*w,"theta":0},// 第3小星
            {"x":-5*w,"y":-1*h,"r":1*w,"theta":Math.atan(4*w/5/h)+Math.PI/2-Math.PI/10*2},// 第4小星
        ];

        // 绘制五星
        for(var i=0;i<arr.length;i++){
            var star=arr[i];
            ctx.save();
            ctx.fillStyle="yellow";
            ctx.translate(star.x+r/2,star.y+r/4);
            ctx.rotate(star.theta);
            draw5Star(ctx,0,0,star.r);
            ctx.fill();
            ctx.restore();
        }

        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","grey");// 版权
    }
}

/*--------------------------------------------------
函数:绘制正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){
    var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);

    var arr=[0,0,0,0,0,0,0,0,0,0];

    // 顶五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2-Math.PI/10;
        var x1=R*Math.cos(theta)+x;
        var y1=R*Math.sin(theta)+y;
        arr[i*2]=createPt(x1,y1);
    }

    // 内五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2+Math.PI/10;
        var x1=r*Math.cos(theta)+x;
        var y1=r*Math.sin(theta)+y;
        arr[i*2+1]=createPt(x1,y1);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆,用途是标记点以辅助作图
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
color:填充圆的颜色
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,color){
    ctx.fillStyle=color;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
十分急了就办不成事，越急就越办不成，
不如缓一点，波浪式地向前发展。
这同人走远路一样，走一阵要休息一下。
--------------------------------------------------------------*/
//-->
</script>
END
