【Canvas与钟表】红蓝黄糖果色卡通表盘-圆头表针

【成图】

120*120的png图标：

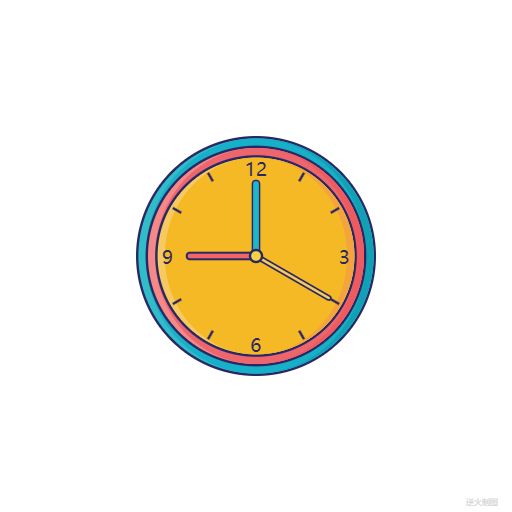

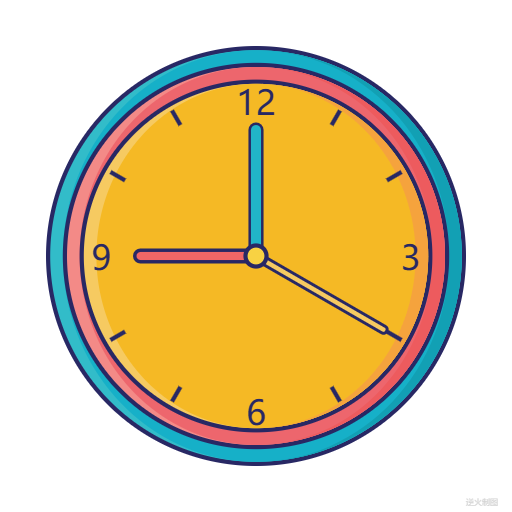

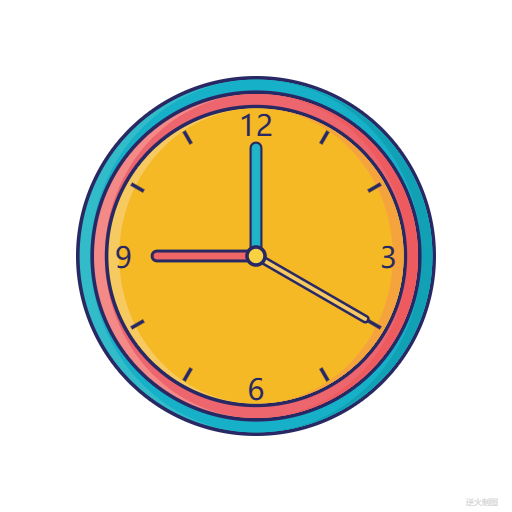

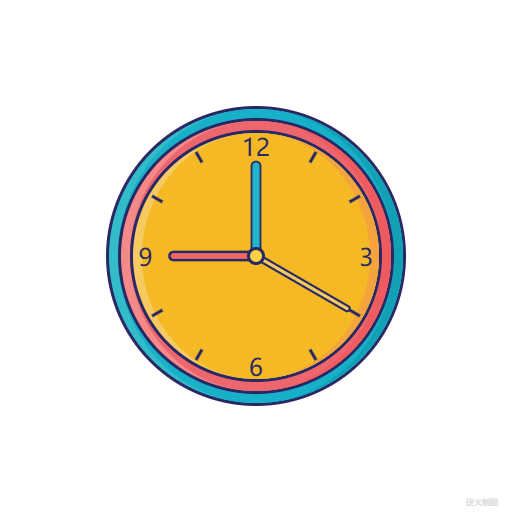

各种大小图：

【代码】

复制代码
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>红蓝黄糖果色卡通表盘-圆头表针</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;// 基准尺寸

        // 第1圈
        ctx.save();
        var r=R*1.00;
        drawSolidCircle(ctx,0,0,r,"rgb(40,40,100)");
        ctx.restore();

        // 第2圈
        ctx.save();
        var r=R*0.98;
        drawSolidCircle(ctx,0,0,r,"rgb(50,188,201)");
        ctx.restore();

        // 第2圈的稍深部分
        ctx.save();
        var rIn=R*0.92;
        var rOut=R*0.98;
        ctx.fillStyle="rgb(22,176,200)";
        ctx.beginPath();
        ctx.moveTo(0,-rOut);
        ctx.ellipse(0, 0, rIn,rOut,  0, -Math.PI/2,  Math.PI/2,true);
        ctx.arc(0,0,rOut,Math.PI/2,-Math.PI/2,true);
        ctx.fill();
        ctx.restore();

        // 第2圈的更深部分
        ctx.save();
        var rIn=R*0.92;
        var rOut=R*0.98;
        ctx.fillStyle="rgb(18,160,180)";
        ctx.beginPath();
        ctx.moveTo(0,-rOut);
        ctx.ellipse(0, 0, rIn,rOut,  0, -Math.PI/2,  Math.PI/2,false);
        ctx.arc(0,0,rOut,Math.PI/2,-Math.PI/2,true);
        ctx.fill();
        ctx.restore();

        // 第3圈
        ctx.save();
        var r=R*0.92;
        drawSolidCircle(ctx,0,0,r,"rgb(40,40,100)");
        ctx.restore();

        // 第4圈
        ctx.save();
        var r=R*0.90;
        drawSolidCircle(ctx,0,0,r,"rgb(243,138,135)");
        ctx.restore();

        // 第4圈的稍深部分
        ctx.save();
        var rIn=R*0.84;
        var rOut=R*0.90;
        ctx.fillStyle="rgb(237,102,109)";
        ctx.beginPath();
        ctx.moveTo(0,-rOut);
        ctx.ellipse(0, 0, rIn,rOut,  0, -Math.PI/2,  Math.PI/2,true);
        ctx.arc(0,0,rOut,Math.PI/2,-Math.PI/2,true);
        ctx.fill();
        ctx.restore();

        // 第4圈的更深部分
        ctx.save();
        var rIn=R*0.84;
        var rOut=R*0.90;
        ctx.fillStyle="rgb(237,91,94)";
        ctx.beginPath();
        ctx.moveTo(0,-rOut);
        ctx.ellipse(0, 0, rIn,rOut,  0, -Math.PI/2,  Math.PI/2,false);
        ctx.arc(0,0,rOut,Math.PI/2,-Math.PI/2,true);
        ctx.fill();
        ctx.restore();

        // 第5圈
        ctx.save();
        var r=R*0.84;
        drawSolidCircle(ctx,0,0,r,"rgb(40,40,100)");
        ctx.restore();

        // 第6圈
        ctx.save();
        var r=R*0.82;
        drawSolidCircle(ctx,0,0,r,"rgb(246,202,97)");
        ctx.restore();

        // 第6圈的稍深部分
        ctx.save();
        var rIn=R*0.76;
        var rOut=R*0.82;
        ctx.fillStyle="rgb(245,185,37)";
        ctx.beginPath();
        ctx.moveTo(0,-rOut);
        ctx.ellipse(0, 0, rIn,rOut,  0, -Math.PI/2,  Math.PI/2,true);
        ctx.arc(0,0,rOut,Math.PI/2,-Math.PI/2,true);
        ctx.fill();
        ctx.restore();

        // 第6圈的更深部分
        ctx.save();
        var rIn=R*0.76;
        var rOut=R*0.82;
        ctx.fillStyle="rgb(245,163,61)";
        ctx.beginPath();
        ctx.moveTo(0,-rOut);
        ctx.ellipse(0, 0, rIn,rOut,  0, -Math.PI/2,  Math.PI/2,false);
        ctx.arc(0,0,rOut,Math.PI/2,-Math.PI/2,true);
        ctx.fill();
        ctx.restore();

        // 刻度
        ctx.save();
        var r=R*0.80;
        var N=12;
        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i;

            if(i%3==0){
                var rMinus=r*0.92;
                var pt=createPt(rMinus*Math.cos(theta),rMinus*Math.sin(theta));

                ctx.font=r/5+"px Microsoft YaHei UI";
                ctx.textAlign="center";
                ctx.textBaseLine="Middle";
                ctx.fillStyle="rgb(40,40,100)";
                ctx.fillText(i+3,pt.x,pt.y+r/12);
            }else{
                var rad1=r/20*20;
                var rad2=r/20*18;
                var pt=createPt(rad1*Math.cos(theta),rad1*Math.sin(theta));
                var pt2=createPt(rad2*Math.cos(theta),rad2*Math.sin(theta));

                ctx.lineWidth=R*0.02;
                ctx.strokeStyle="rgb(40,40,100)";
                ctx.beginPath();
                ctx.moveTo(pt.x,pt.y);
                ctx.lineTo(pt2.x,pt2.y);
                ctx.stroke();
            }
        }
        ctx.restore();

        // 得到当前时间
        var now=new Date();
        var s=now.getSeconds();//20;//
        var m=now.getMinutes();//0;//
        var h=now.getHours()+m/60;//9;//

        // 画三根针
        drawHourPointer(ctx,h,R*0.55);
        drawMinutePointer(ctx,m,R*0.6);
        drawSecondPointer(ctx,s,R*0.7);

        // 中间圆环
        ctx.save();
        var r=R*0.05;
        ctx.lineWidth=R*0.02;
        ctx.strokeStyle="rgb(40,40,100)";
        ctx.fillStyle="rgb(248,210,67)";
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.fill();
        ctx.stroke();
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

// 画时针
function drawHourPointer(ctx,h,radius){
    const R=radius;
    const W=R/20;

    ctx.save();
    ctx.rotate(h*Math.PI/6-Math.PI/2);

    ctx.lineWidth=R*0.03;
    ctx.strokeStyle="rgb(40,40,100)";
    ctx.fillStyle="rgb(240,102,102)";
    ctx.beginPath();
    ctx.lineTo(0,W);
    ctx.lineTo(R,W);
    ctx.arc(R,0,W,Math.PI/2,-Math.PI/2,true);
    ctx.lineTo(R,-W);
    ctx.lineTo(0,-W);
    ctx.closePath();
    ctx.fill();
    ctx.stroke();

    ctx.restore();
}

// 画分针
function drawMinutePointer(ctx,m,radius){
    const R=radius;
    const W=R/20;

    ctx.save();
    ctx.rotate(m*Math.PI/30-Math.PI/2);

    ctx.lineWidth=R*0.02;
    ctx.strokeStyle="rgb(40,40,100)";
    ctx.fillStyle="rgb(33,180,200)";
    ctx.beginPath();
    ctx.lineTo(0,W);
    ctx.lineTo(R,W);
    ctx.arc(R,0,W,Math.PI/2,-Math.PI/2,true);
    ctx.lineTo(R,-W);
    ctx.lineTo(0,-W);
    ctx.closePath();
    ctx.fill();
    ctx.stroke();

    ctx.restore();
}

// 画秒针
function drawSecondPointer(ctx,s,radius){
    const R=radius;
    const W=R/40;

    ctx.save();
    ctx.rotate(s*Math.PI/30-Math.PI/2);

    // 短杆
    ctx.lineWidth=R*0.02;
    ctx.strokeStyle="rgb(40,40,100)";
    ctx.fillStyle="rgb(246,202,97)";
    ctx.beginPath();
    ctx.lineTo(0,W);
    ctx.lineTo(R,W);
    ctx.arc(R,0,W,Math.PI/2,-Math.PI/2,true);
    ctx.lineTo(R,-W);
    ctx.lineTo(0,-W);
    ctx.closePath();
    ctx.fill();
    ctx.stroke();

    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制实心圆,用途是标记点以辅助作图
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
color:填充圆的颜色
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,color){
    ctx.fillStyle=color;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
骐骥一跃，不能十步；驽马十驾，功在不舍。
--------------------------------------------------------------*/
//-->
</script>
复制代码

END
