【Canvas与钟表】淡紫色X纹表盘

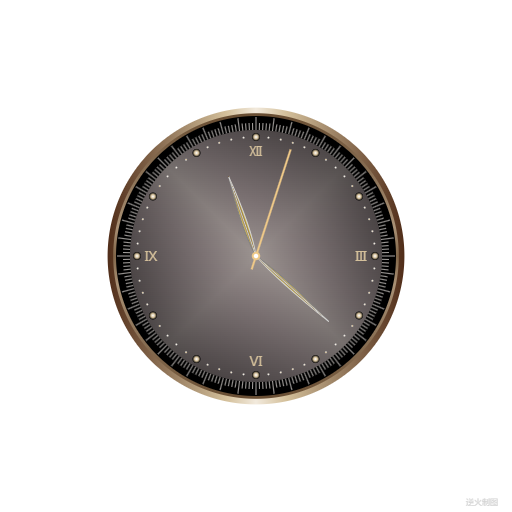

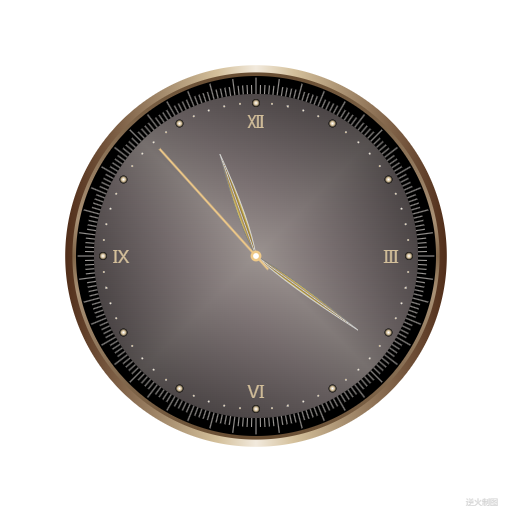

【成图】

【代码】

复制代码
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>淡紫色X纹表盘</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";//"rgb(117,117,117)";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=180;// 基准尺寸

        // 横向渐变宽外框
        ctx.save();
        var r=R*1.06;
        var gnt=ctx.createLinearGradient(-r,0,r,0);
        gnt.addColorStop(0,"rgb(80,45,25)");
        gnt.addColorStop(0.4,"rgb(212,192,155)");
        gnt.addColorStop(0.5,"rgb(242,234,221)");
        gnt.addColorStop(0.6,"rgb(212,192,155)");
        gnt.addColorStop(1,"rgb(80,45,25)");
        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.fill();
        ctx.restore();

        // 横向渐变窄外框
        ctx.save();
        var r=R*1.02;
        var gnt=ctx.createLinearGradient(0,-r,0,r);//(-r,0,r,0);
        gnt.addColorStop(0,"rgb(104,77,50)");
        gnt.addColorStop(0.4,"rgb(169,145,117)");
        gnt.addColorStop(0.5,"rgb(129,102,73)");
        gnt.addColorStop(0.6,"rgb(169,145,117)");
        gnt.addColorStop(1,"rgb(104,77,50)");
        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.fill();
        ctx.restore();

        // 表盘
        ctx.save();
        var r=R*1.00;
        ctx.fillStyle="black";
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.fill();
        ctx.restore();

        // 刻度
        r=R;
        var N=240;
        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i;

            var rad1=0;
            var rad2=0;
            if(i%5!=0){
                rad1=r/20*19;
                rad2=r/20*18;
            }else{
                rad1=r/20*19.8;
                rad2=r/20*18;
            }

            var pt=createPt(rad1*Math.cos(theta),rad1*Math.sin(theta));
            var pt2=createPt(rad2*Math.cos(theta),rad2*Math.sin(theta));

            ctx.strokeStyle="rgb(173,169,166)";
            ctx.beginPath();
            ctx.moveTo(pt.x,pt.y);
            ctx.lineTo(pt2.x,pt2.y);
            ctx.stroke();
        }

        // backslash表盘
        ctx.save();
        var r=R*0.9;
        var gnt=ctx.createLinearGradient(-r,r,r,-r);
        gnt.addColorStop(0,"black");
        gnt.addColorStop(0.4,"rgb(125,115,116)");
        gnt.addColorStop(0.5,"rgb(155,147,144)");
        gnt.addColorStop(0.6,"rgb(125,115,116)");
        gnt.addColorStop(1,"black");
        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.fill();
        ctx.restore();

        // slash蒙版
        ctx.save();
        r=R*0.9;
        var gnt=ctx.createLinearGradient(-r,-r,r,r);
        gnt.addColorStop(0,"rgba(0,0,0,0.35)");
        gnt.addColorStop(0.4,"rgba(125,115,116,0.35)");
        gnt.addColorStop(0.5,"rgba(155,147,144,0.35)");
        gnt.addColorStop(0.6,"rgba(125,115,116,0.35)");
        gnt.addColorStop(1,"rgba(0,0,0,0.35)");
        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.fill();
        ctx.restore();

        // 圆点刻度
        ctx.save();
        r=R*0.85;
        var N=60;
        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i;
            var pt=createPt(r*Math.cos(theta),r*Math.sin(theta));

            if(i%5==0){
                var bgColor=ctx.createRadialGradient(pt.x,pt.y,0,pt.x,pt.y,4);
                bgColor.addColorStop(0,"white");
                bgColor.addColorStop(0.5,"rgb(212,192,155)");
                bgColor.addColorStop(1,"black");
                drawSolidCircle(ctx,pt.x,pt.y,4,bgColor);
            }else{
                var bgColor=ctx.createRadialGradient(pt.x,pt.y,0,pt.x,pt.y,1);
                bgColor.addColorStop(0,"white");
                bgColor.addColorStop(0.5,"rgb(212,192,155)");
                bgColor.addColorStop(1,"lightgrey");
                drawSolidCircle(ctx,pt.x,pt.y,1,bgColor);
            }
        }
        ctx.restore();

        // 数字
        ctx.save();
        r=R*0.75;
        var hours=["Ⅲ","Ⅵ","Ⅸ","Ⅻ"];
        var N=hours.length;
        for(var i=0;i<N;i++){
            var theta=i*Math.PI*2/N;
            var pt=createPt(r*Math.cos(theta),r*Math.sin(theta));

            ctx.font=r/8+"px Microsoft YaHei UI";
            ctx.textAlign="center";
            ctx.textBaseLine="Middle";
            ctx.fillStyle="rgb(212,192,155)";
            ctx.fillText(hours[i],pt.x,pt.y+r/20);
        }
        ctx.restore();

        // 文字
        var color="rgb(232,212,175)";
        var start=createPt(0,R/3);
        var gap=24;
        var sz=R/10;
        //writeText(ctx,start.x,start.y,"Time is fleeting",sz+"px Ink Free",color);
        //writeText(ctx,start.x,start.y+gap,"往事只能回味",sz+"px 汉仪瘦金体繁",color);

        // 得到当前时间
        var now=new Date();
        var s=now.getSeconds();
        var m=now.getMinutes();
        var h=now.getHours()+m/60;

        // 画三根针
        drawHourPointer(ctx,h,R*0.6);
        drawMinutePointer(ctx,m,R*0.7);
        drawSecondPointer(ctx,s,R*0.8);

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

// 画时针
function drawHourPointer(ctx,h,radius){
    const R=radius;
    const W=R/8;

    ctx.save();
    ctx.rotate(h*Math.PI/6-Math.PI/2);

    ctx.strokeStyle="grey";
    var gnt=ctx.createLinearGradient(0,-W/2,0,0);
    gnt.addColorStop(0,"rgb(176,138,117)");
    gnt.addColorStop(0.5,"rgb(240,226,119)");
    gnt.addColorStop(1,"rgb(143,105,58)");
    ctx.fillStyle=gnt;
    ctx.beginPath();
    ctx.moveTo(0,0);
    ctx.quadraticCurveTo(R/3,-W/2,R,0);
    ctx.closePath();
    ctx.fill();
    ctx.stroke();

    ctx.strokeStyle="lightgrey";
    var gnt=ctx.createLinearGradient(0,W/2,0,0);
    gnt.addColorStop(0,"rgb(143,105,58)");
    gnt.addColorStop(0.5,"rgb(240,226,119)");
    gnt.addColorStop(1,"rgb(111,77,29)");
    ctx.fillStyle=gnt;
    ctx.beginPath();
    ctx.moveTo(0,0);
    ctx.quadraticCurveTo(R/3,W/2,R,0);
    ctx.closePath();
    ctx.fill();
    ctx.stroke();

    ctx.restore();
}

// 画分针
function drawMinutePointer(ctx,m,radius){
    const R=radius;
    const W=R/12;

    ctx.save();
    ctx.rotate(m*Math.PI/30-Math.PI/2);

    ctx.strokeStyle="grey";
    var gnt=ctx.createLinearGradient(0,-W/2,0,0);
    gnt.addColorStop(0,"rgb(176,138,117)");
    gnt.addColorStop(0.5,"rgb(240,226,119)");
    gnt.addColorStop(1,"rgb(143,105,58)");
    ctx.fillStyle=gnt;
    ctx.beginPath();
    ctx.moveTo(0,0);
    ctx.quadraticCurveTo(R/3,-W/2,R,0);
    ctx.closePath();
    ctx.fill();
    ctx.stroke();

    ctx.strokeStyle="lightgrey";
    var gnt=ctx.createLinearGradient(0,W/2,0,0);
    gnt.addColorStop(0,"rgb(143,105,58)");
    gnt.addColorStop(0.5,"rgb(240,226,119)");
    gnt.addColorStop(1,"rgb(111,77,29)");
    ctx.fillStyle=gnt;
    ctx.beginPath();
    ctx.moveTo(0,0);
    ctx.quadraticCurveTo(R/3,W/2,R,0);
    ctx.closePath();
    ctx.fill();
    ctx.stroke();

    ctx.restore();
}

// 画秒针
function drawSecondPointer(ctx,s,radius){
    const R=radius;
    const W=R/40;

    ctx.save();
    ctx.rotate(s*Math.PI/30-Math.PI/2);

    // 中间白点
    ctx.fillStyle="rgb(239,201,136)";
    ctx.beginPath();
    ctx.arc(0,0,1.5*W,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();

    // 红色表针
    ctx.strokeStyle="rgb(239,201,136)";
    ctx.lineWidth=2;
    ctx.beginPath();
    ctx.moveTo(-R/8,0);
    ctx.lineTo(R,0);
    ctx.stroke();

    // 红圈
    ctx.fillStyle="rgb(239,201,136)";
    ctx.beginPath();
    ctx.arc(0,0,1.2*W,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();

    // 金点
    ctx.fillStyle="white";
    ctx.beginPath();
    ctx.arc(0,0,0.8*W,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();

    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制实心圆,用途是标记点以辅助作图
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
color:填充圆的颜色
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,color){
    ctx.fillStyle=color;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
逝者如斯夫不舍昼夜
时光容易把人抛红了樱桃绿了芭蕉
人生如白驹过隙转瞬即逝
时光一去不复回往事只能回味
--------------------------------------------------------------*/
//-->
</script>
复制代码
