【Canvas与艺术】环形橄榄枝纹饰

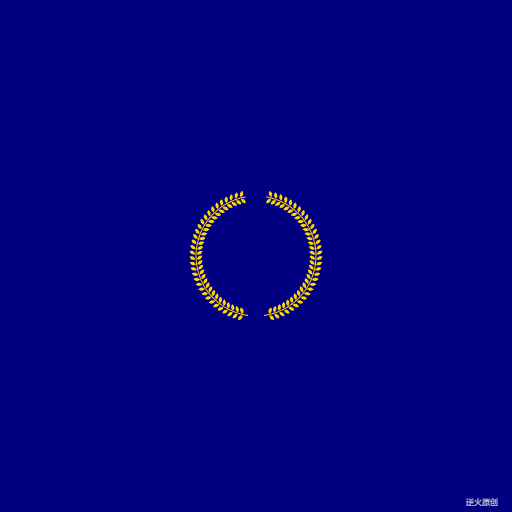

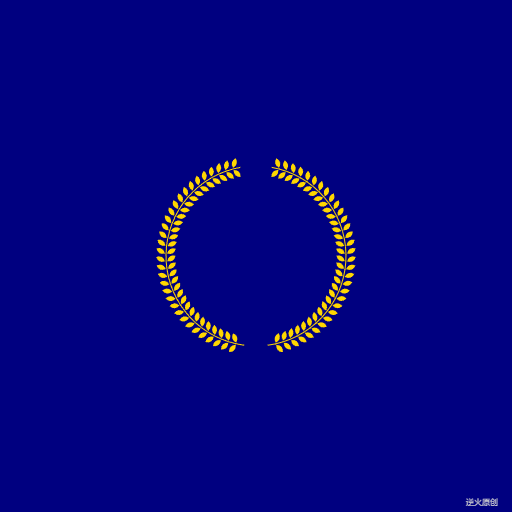

【成图】

【代码】

复制代码
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>环形橄榄枝(draft2)</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.fillStyle = "navy";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);

        var r=120;
        var n=32;

        // 辅助线
        /*ctx.strokeStyle="white";
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.stroke();*/

        drawLeftOliver(ctx,0,0,r,n,Math.PI/2+Math.PI/24,Math.PI/2*3-Math.PI/12,Math.PI/6,Math.PI/4,"gold");
        drawRightOliver(ctx,0,0,r,n,-Math.PI/2+Math.PI/12,Math.PI/2-Math.PI/24,Math.PI/6,Math.PI/4,"gold");


        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火原创","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:画顺时针橄榄枝
x:横坐标
y:纵坐标
r:橄榄枝中心半径
n:叶片对数
start：起始角度
end:中止角度
alpha： 叶片中线到圆弧的角度
beta：叶片中线到圆弧的角度
color:叶片颜色
----------------------------------------------------------*/
function drawLeftOliver(ctx,x,y,r,n,start,end,alpha,beta,color){
    const R=r;                // 橄榄枝中心半径
    var   N=n;                // 有N对叶片
    const START=start;        // 起始角度
    const END=end;            // 中止角度
    const STEP=(END-START)/N;// 步长
    const ALPHA=alpha;        // 叶片中线到圆弧的角度
    const L=R/8;            // 叶片长度
    const BETA=beta;        // 叶片中线到圆弧的角度

    ctx.save();
    ctx.translate(x,y);
    ctx.rotate(STEP);
    ctx.lineWidth=1;
    ctx.strokeStyle=color;

    // 画中心圈
    ctx.beginPath();
    for(var i=-1;i<=N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
        ctx.lineTo(a.x,a.y);
    }
    ctx.stroke();

    // 画外侧叶子
    for(var i=0;i<N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

        r=L/9;
        var angle=theta+ALPHA;
        var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta+ALPHA+BETA;
        var d=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta+ALPHA-BETA;
        var e=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L;
        angle=theta+ALPHA;
        var c=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        ctx.fillStyle=color;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.quadraticCurveTo(d.x,d.y,c.x,c.y);
        ctx.quadraticCurveTo(e.x,e.y,b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    // 画内侧叶子
    for(var i=0;i<N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

        r=L/9;
        var angle=theta-ALPHA+Math.PI;
        var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta-ALPHA+Math.PI+BETA;
        var d=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta-ALPHA+Math.PI-BETA;
        var e=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L;
        angle=theta-ALPHA+Math.PI;
        var c=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        ctx.fillStyle=color;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.quadraticCurveTo(d.x,d.y,c.x,c.y);
        ctx.quadraticCurveTo(e.x,e.y,b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    ctx.restore();
}

/*----------------------------------------------------------
函数:画逆时针橄榄枝
x:横坐标
y:纵坐标
r:橄榄枝中心半径
n:叶片对数
start：起始角度
end:中止角度
alpha： 叶片中线到圆弧的角度
beta：叶片中线到圆弧的角度
color:叶片颜色
----------------------------------------------------------*/
function drawRightOliver(ctx,x,y,r,n,start,end,alpha,beta,color){
    const R=r;                // 橄榄枝中心半径
    var   N=n;                // 有N对叶片
    const START=start;        // 起始角度
    const END=end;            // 中止角度
    const STEP=(END-START)/N;// 步长
    const ALPHA=alpha;        // 叶片中线到圆弧的角度
    const L=R/8;            // 叶片长度
    const BETA=beta;        // 叶片中线到圆弧的角度

    ctx.save();
    ctx.translate(x,y);
    ctx.lineWidth=1;
    ctx.strokeStyle=color;

    // 画中心圈
    ctx.beginPath();
    for(var i=-1;i<=N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
        ctx.lineTo(a.x,a.y);
    }
    ctx.stroke();

    // 画外侧叶子
    for(var i=0;i<N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

        r=L/9;
        var angle=theta-ALPHA;
        var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta-ALPHA+BETA;
        var d=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta-ALPHA-BETA;
        var e=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L;
        angle=theta-ALPHA;
        var c=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        ctx.fillStyle=color;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.quadraticCurveTo(d.x,d.y,c.x,c.y);
        ctx.quadraticCurveTo(e.x,e.y,b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    // 画内侧叶子
    for(var i=0;i<N;i++){
        var theta=START+STEP*i;
        var r=R;
        var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

        r=L/9;
        var angle=theta+ALPHA-Math.PI;
        var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta+ALPHA-Math.PI+BETA;
        var d=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L/9*4/Math.cos(BETA);
        angle=theta+ALPHA-Math.PI-BETA;
        var e=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

        r=L;
        angle=theta+ALPHA-Math.PI;
        var c=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        ctx.fillStyle=color;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.quadraticCurveTo(d.x,d.y,c.x,c.y);
        ctx.quadraticCurveTo(e.x,e.y,b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    ctx.restore();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
一束光照进铁塔，铁塔里的肮脏龌龊被显现，这束光便有了罪。
                                                       --尼采
--------------------------------------------------------------*/
//-->
</script>
复制代码

END
