【Canvas与标牌】Water Outages（停水）标牌

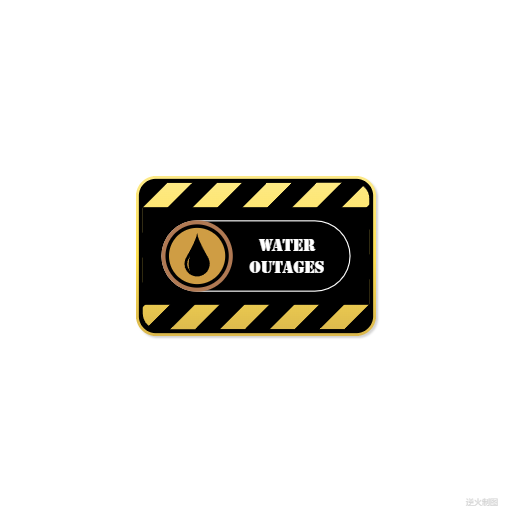

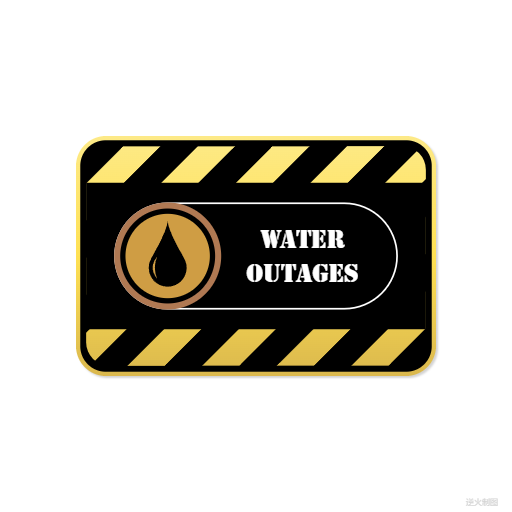

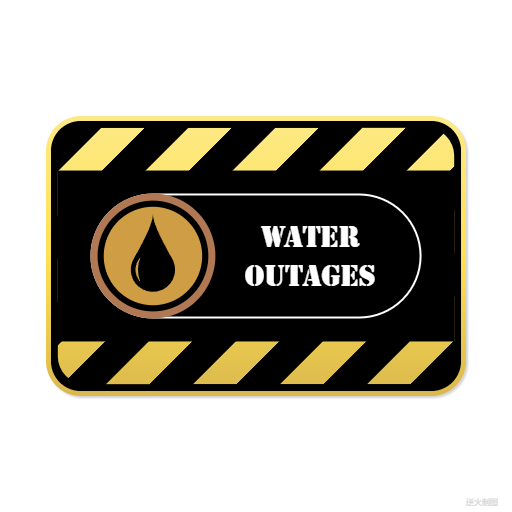

【成图】
【代码】
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>Wate Outages停水标志 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;//基准尺寸

        // 最外圈
        ctx.save();
        var r=R*1.00;

        ctx.shadowOffsetX=2; // 阴影
        ctx.shadowOffsetY=2;
        ctx.shadowColor="lightgrey";
        ctx.shadowBlur=2;

        var gnt1=ctx.createLinearGradient(0,-r,0,r);
        gnt1.addColorStop(0,"rgb(252,238,162)");
        gnt1.addColorStop(0.5,"rgb(255,225,83)");
        gnt1.addColorStop(1,"rgb(200,163,74)");
        ctx.fillStyle=gnt1;
        var w=2*r;
        var h=w/3*2;
        drawRoundRect(ctx,0,0,w,h,R/6);
        ctx.fill();
        ctx.restore();

        // 黑圈
        ctx.save();
        var r=R*0.95;
        ctx.fillStyle="black";
        w-=r*0.05;
        h-=r*0.05;
        drawRoundRect(ctx,0,0,w,h,R/6-0.025*R);
        ctx.fill();
        ctx.restore();

        // 条纹区域
        ctx.save();
        var r=R*0.93;
        w-=r*0.07;
        h-=r*0.07;
        drawRoundRect(ctx,0,0,w,h,R/6-0.025*R-0.01*R);
        ctx.clip();

        const N=15;
        var offset=(w+h)/N;

        for(var i=0;i<N;i++){
            var a=createPt(-w/2-h+i*offset,h/2);

            r=offset;
            var angle=0;
            var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

            r=h*Math.sqrt(2);
            angle=-Math.PI/4;
            var c=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

            r=offset;
            angle=Math.PI;
            var d=createPt(c.x+r*Math.cos(angle),c.y+r*Math.sin(angle));

            ctx.fillStyle=(i%2==0)?"black":gnt1;
            ctx.beginPath();
            ctx.moveTo(a.x,a.y);
            ctx.lineTo(b.x,b.y);
            ctx.lineTo(c.x,c.y);
            ctx.lineTo(d.x,d.y);
            ctx.closePath();
            ctx.fill();
        }

        ctx.restore();

        // 中心字画
        ctx.save();
        var r=R*0.93;

        ctx.fillStyle="black";// 背景黑方块
        drawRect(ctx,0,0,w,h/3*2);
        ctx.fill();

        var left=createPt(-w*0.26,0);// 跑道白圈
        var right=createPt(+w*0.26,0);
        var radius=h*0.24;
        ctx.strokeStyle="white";
        ctx.lineWidth=R/105;
        ctx.beginPath();
        ctx.moveTo(right.x,-radius);
        ctx.arc(right.x,right.y,radius,-Math.PI/2,Math.PI/2,false);
        ctx.lineTo(-right.x,radius);
        ctx.arc(left.x,left.y,radius,Math.PI/2,-Math.PI/2,false);
        ctx.closePath();
        ctx.stroke();

        drawSolidCircle(ctx,left.x,left.y,radius*1.015,"rgb(176,121,83)");// 三圈
        drawSolidCircle(ctx,left.x,left.y,radius*0.9,"black");
        drawSolidCircle(ctx,left.x,left.y,radius*0.8,"rgb(207,157,68)");

        ctx.fillStyle="black";// 水滴
        var center=createPt(left.x,left.y+r*0.07);
        var dropRadius=radius*0.36;
        drawWaterDrop(ctx,center.x,center.y,dropRadius);
        ctx.fill();

        var angle=Math.PI/4;// 月牙
        var a=createPt(center.x+dropRadius*0.8*Math.cos(Math.PI+angle),center.y+dropRadius*0.8*Math.sin(Math.PI+angle));
        var b=createPt(center.x+dropRadius*0.8*Math.cos(Math.PI-angle),center.y+dropRadius*0.8*Math.sin(Math.PI-angle));
        var c=createPt(a.x-dropRadius*0.22,center.y);
        var d=createPt(a.x-dropRadius*0.45,center.y);
        ctx.fillStyle="rgb(207,157,68)";
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.quadraticCurveTo(c.x,c.y,b.x,b.y);
        ctx.quadraticCurveTo(d.x,d.y,a.x,a.y);
        ctx.closePath();
        ctx.fill();

        var start=createPt(right.x-r*0.25,right.y-r*0.1+r*0.09);// 右侧文字
        var sz=R*0.13;
        writeText(ctx,start.x,start.y,"Water",sz+"px Stencil Std","white");
        start=createPt(right.x-r*0.25,right.y+r*0.1+r*0.09);
        writeText(ctx,start.x,start.y,"Outages",sz+"px Stencil Std","white");

        ctx.restore();




        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制水滴形状轮廓
ctx:绘图上下文
x:轮廓中心横坐标
y:轮廓中心纵坐标
radius:水滴下半球半径
----------------------------------------------------------*/
function drawWaterDrop(ctx,x,y,radius){
    const ANGLE=Math.PI/6;

    var d=createPt(x,y-2*radius);// 控制点
    var c=createPt(x,y-(2+0.5)*radius);// 尖
    var b=createPt(x+radius*Math.cos(-ANGLE),y+radius*Math.sin(-ANGLE));// 右
    var a=createPt(x+radius*Math.cos(Math.PI+ANGLE),y+radius*Math.sin(Math.PI+ANGLE));// 左

    ctx.beginPath();
    ctx.arc(x,y,radius,-Math.PI/6,Math.PI/6*7,false);
    ctx.quadraticCurveTo(d.x,d.y,c.x,c.y);
    ctx.lineTo(c.x,c.y);
    ctx.quadraticCurveTo(d.x,d.y,b.x,b.y);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制圆角矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
radius:圆角半径
----------------------------------------------------------*/
function drawRoundRect(ctx,x,y,width,height,radius){
    ctx.beginPath();
    ctx.moveTo(x-width/2+radius,y-height/2);
    ctx.lineTo(x+width/2-radius,y-height/2);
    ctx.arcTo(x+width/2,y-height/2,x+width/2,y-height/2+radius,radius);
    ctx.lineTo(x+width/2,y-height/2+radius);
    ctx.lineTo(x+width/2,y+height/2-radius);
    ctx.arcTo(x+width/2,y+height/2,x+width/2-radius,y+height/2,radius);
    ctx.lineTo(x+width/2-radius,y+height/2);
    ctx.lineTo(x-width/2+radius,y+height/2);
    ctx.arcTo(x-width/2,y+height/2,x-width/2,y+height/2-radius,radius);
    ctx.lineTo(x-width/2,y+height/2-radius);
    ctx.lineTo(x-width/2,y-height/2+radius);
    ctx.arcTo(x-width/2,y-height/2,x-width/2+radius,y-height/2,radius);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}


/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
为什么穷人家的孩子情商很低？

你在人群中可以轻易地分辨出穷人家的孩子，因为他们自卑、懦弱、眼神躲闪、
唯唯诺诺、老实、沉默。
正常人家的孩子都是被宠着，高高兴兴地活着。
而穷人家的孩子往往像奴仆一样如履薄冰如临深渊地活着。
一句话，一个眼神不对，一个巴掌就过来了。
--------------------------------------------------------------*/
//-->
</script>
