【Canvas与艺术】绘制安布雷拉Umbrella伞公司标志

【关键点】

圆弧圆心的定位和起止角度。

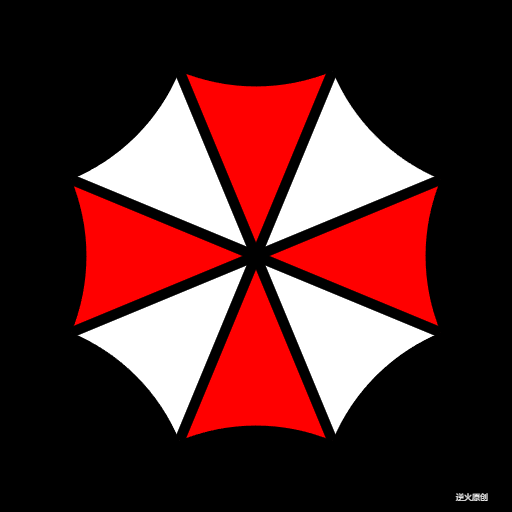

【成果图】

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>安布雷拉Umbrella伞公司标志</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
            <img id="myImg" src="125.png" style="display:none;"/>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移到画布中央

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){

    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏

        // 漆黑背景
        ctx.fillStyle="black";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);

        // 八片红白相间伞叶
        const radius=200;
        for(var i=0;i<8;i++){
            var start=i*Math.PI/4+Math.PI/8;
            var ptStart=createPt(radius*Math.cos(start),radius*Math.sin(start));
            var end=start+Math.PI/4;
            var ptEnd=createPt(radius*Math.cos(end),radius*Math.sin(end));
            var ptArc=createPt(ptStart.x+ptEnd.x,ptStart.y+ptEnd.y);

            ctx.beginPath();
            ctx.moveTo(0,0);
            ctx.lineTo(ptStart.x,ptStart.y);
            ctx.arc(ptArc.x,ptArc.y,radius,end-Math.PI,start-Math.PI,true);
            ctx.closePath();
            ctx.fillStyle=(i%2==1)?"red":"white";
            ctx.fill();
        }

        // 八条伞骨黑道道
        for(var i=0;i<4;i++){
            var start=i*Math.PI/4+Math.PI/8;
            var pt=createPt(radius*Math.cos(start),radius*Math.sin(start));

            ctx.beginPath();
            ctx.moveTo(pt.x,pt.y);
            ctx.lineTo(-pt.x,-pt.y);
            ctx.lineWidth=10;
            ctx.strokeStyle="black";
            ctx.stroke();
        }

        // 版权
        ctx.textBaseline="bottom";
        ctx.textAlign="center";
        ctx.font = "8px consolas";
        ctx.fillStyle="white";
        ctx.fillText("逆火原创",WIDTH/2-40,HEIGHT/2-10);
    }

    // 画前景
    this.paintFg=function(ctx){

    }
}

// 函数，创建一个二维坐标点
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*---------------------------------------------
