【Canvas与徽章】黑白版70周年庆徽章

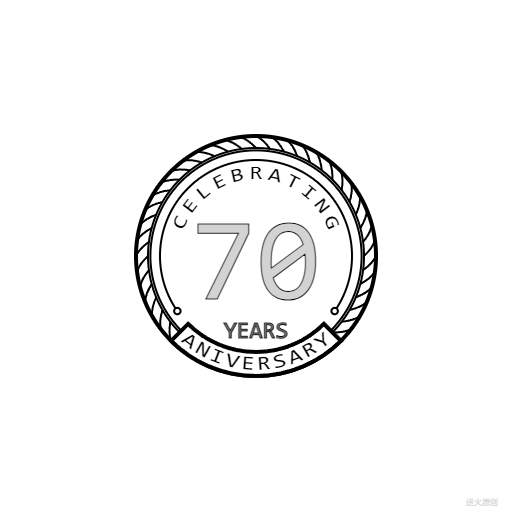

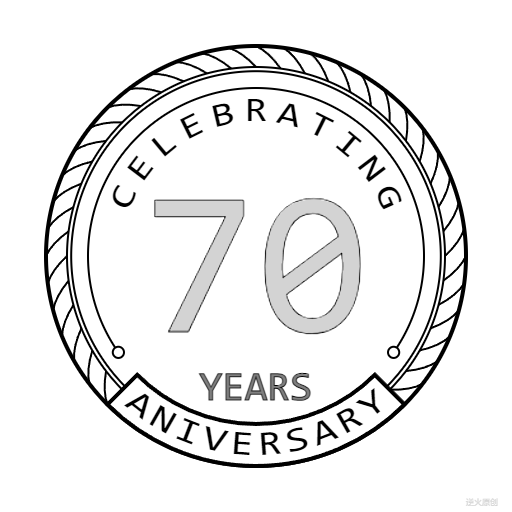

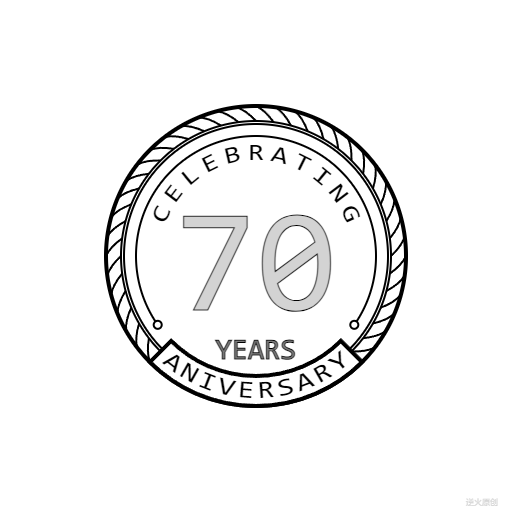

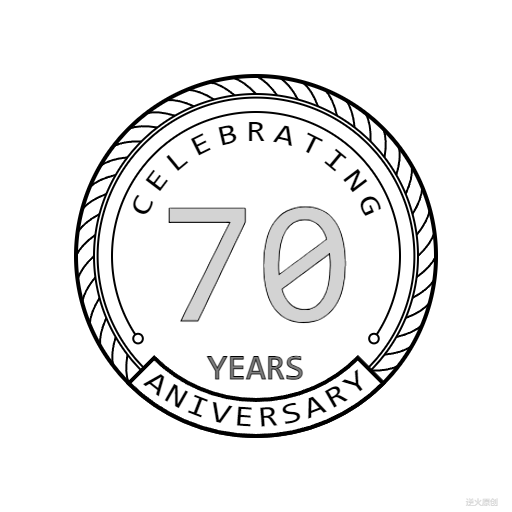

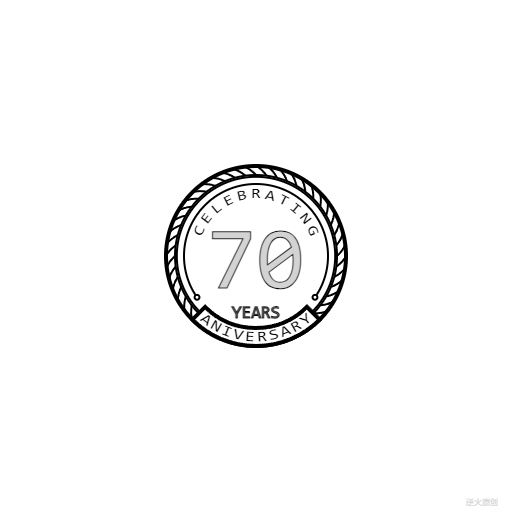

【成图】

【代码】

复制代码
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>黑白环国庆70周年标志</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;


// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 白底
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);

        const R=90;// 基准尺寸

        // 最外粗圈
        ctx.save();
        var r=R*1.00;
        ctx.lineWidth=4;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.stroke();
        ctx.restore();

        // 第二层细圈
        ctx.save();
        var r=R*0.90;
        ctx.lineWidth=2;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.stroke();
        ctx.restore();

        // 粗圈细圈间划波纹线
        ctx.save();
        var rOut=R*1.00;
        var rIn=R*0.90;
        ctx.lineWidth=2;
        var N=48;
        var offset=Math.PI*2/N;

        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i;

            var a=createPt(rOut*Math.cos(theta),rOut*Math.sin(theta));
            var b=createPt(rIn*Math.cos(theta+offset),rIn*Math.sin(theta+offset));
            var c=createPt(a.x/2+b.x/2,a.y/2+b.y/2);
            var cb=Math.sqrt(Math.pow(c.x-b.x,2)+Math.pow(c.y-b.y,2));
            var bo=rIn;
            var oc=Math.sqrt(Math.pow(c.x,2)+Math.pow(c.y,2));
            var alpha=Math.acos((cb*cb+oc*oc-bo*bo)/2/cb/oc);// 余弦定理
            var beta=Math.PI/2-alpha;
            var angle=theta+offset/2;// 简化
            var d=createPt(c.x+cb/3*Math.cos(angle),c.y+cb/3*Math.sin(angle));

            ctx.beginPath();
            ctx.moveTo(a.x,a.y);
            ctx.quadraticCurveTo(d.x,d.y,b.x,b.y);
            ctx.lineTo(b.x,b.y);
            ctx.stroke();
        }
        ctx.restore();

        // 第3层细圈
        ctx.save();
        var r=R*0.88;
        ctx.lineWidth=2;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.closePath();
        ctx.stroke();
        ctx.restore();

        // 下方Aniversary圈
        ctx.save();
        var rOut=R*1.00;
        var rIn=R*0.80;

        var angle=Math.PI/4;
        var a=createPt(rIn*Math.cos(angle),rIn*Math.sin(angle));
        var b=createPt(rOut*Math.cos(angle),rOut*Math.sin(angle));

        angle=Math.PI/4*3;
        var c=createPt(rOut*Math.cos(angle),rOut*Math.sin(angle));
        var d=createPt(rIn*Math.cos(angle),rIn*Math.sin(angle));

        ctx.lineWidth=4;
        ctx.strokeStyle="black";
        ctx.fillStyle="white";
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.arc(0,0,rOut,Math.PI/4,Math.PI/4*3,false);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.arc(0,0,rIn,Math.PI/4*3,Math.PI/4,true);
        ctx.closePath();
        ctx.fill();
        ctx.stroke();
        ctx.restore();

        // Aniversary文字
        var words="ANIVERSARY";
        var arr=words.split("");
        const DOWN_ANGLE=Math.PI/2-Math.PI/13;// 下张角
        const DOWN_OFFSET=DOWN_ANGLE/(arr.length-1);
        var r=R*0.99;// 文字半径
        for(var i=0;i<arr.length;i++){
            var letter=arr[i];
            var theta=Math.PI/2+DOWN_ANGLE/2-i*DOWN_OFFSET;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

            // 辅助线
            /*ctx.save();
            ctx.lineWidth=1;
            ctx.strokeStyle="black";
            ctx.beginPath();
            ctx.moveTo(0,0);
            ctx.lineTo(a.x,a.y);
            ctx.stroke();
            ctx.restore();*/

            ctx.save();
            ctx.translate(a.x,a.y);
            ctx.rotate(theta-Math.PI/2);
            ctx.scale(1,0.8);
            ctx.textBaseline="bottom";
            ctx.textAlign="center";
            ctx.font = r/4.8+"px consolas";
            ctx.fillStyle="black";
            ctx.fillText(letter,0,0);
            //ctx.strokeStyle="black";
            //ctx.strokeText(letter,0,0);
            ctx.restore();
        }

        // 上方CELEBRATING弧
        ctx.save();
        var r=R*0.80;
        // CELEBRATING弧
        ctx.lineWidth=2;
        ctx.beginPath();
        ctx.arc(0,0,r,Math.PI/4-Math.PI/18,Math.PI/4*3+Math.PI/18,true);
        ctx.stroke();
        // 右圈
        var angle=Math.PI/4-Math.PI/18;
        var a=createPt(r*Math.cos(angle),r*Math.sin(angle));
        ctx.lineWidth=2;
        drawCircle(ctx,a.x,a.y,r/30,"black");
        // 左圈
        angle=Math.PI/4*3+Math.PI/18;
        var b=createPt(r*Math.cos(angle),r*Math.sin(angle));
        drawCircle(ctx,b.x,b.y,r/30,"black");
        ctx.restore();

        // 上半圈CELEBRATING文字
        var words="CELEBRATING";
        var arr=words.split("");
        const UP_ANGLE=Math.PI/3*2.2;// 上张角
        const UP_OFFSET=UP_ANGLE/(arr.length-1);
        var r=R*0.60;// 文字半径
        for(var i=0;i<arr.length;i++){
            var letter=arr[i];
            var theta=-Math.PI/2-UP_ANGLE/2+i*UP_OFFSET;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

            // 辅助线
            /*ctx.save();
            ctx.lineWidth=1;
            ctx.strokeStyle="black";
            ctx.beginPath();
            ctx.moveTo(0,0);
            ctx.lineTo(a.x,a.y);
            ctx.stroke();
            ctx.restore();*/

            ctx.save();
            ctx.translate(a.x,a.y);
            ctx.rotate(theta+Math.PI/2);
            ctx.scale(1,0.8);
            ctx.textBaseline="bottom";
            ctx.textAlign="center";
            ctx.font = r/3+"px consolas";
            ctx.fillStyle="black";
            ctx.fillText(letter,0,0);
            ctx.restore();
        }

        // 70
        ctx.save();
        r=R*0.49;
        var x=0,y=r*1.25;
        var word="70";
        ctx.textBaseline="bottom";
        ctx.textAlign="center";
        ctx.font = r/0.5+"px consolas";
        ctx.fillStyle="lightgrey";
        ctx.fillText(word,x,y);
        ctx.strokeStyle="black";
        ctx.strokeText(word,x,y);
        ctx.restore();

        // YEARS
        ctx.save();
        r=R*0.49;
        var x=0,y=r*1.5;
        var word="YEARS";
        ctx.textBaseline="bottom";
        ctx.textAlign="center";
        ctx.font = r/2.5+"px consolas";
        ctx.fillStyle="grey";
        ctx.fillText(word,x,y);
        ctx.strokeStyle="black";
        ctx.strokeText(word,x,y);
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火原创","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制实心圆,用途是标记点以辅助作图
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
color:填充圆的颜色
----------------------------------------------------------*/
function drawCircle(ctx,x,y,r,color){
    ctx.strokeStyle=color;
    ctx.fillStyle="white";
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
    ctx.stroke();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
无论身处何地，不要有就这么混下去的想法
因为如果这样想，你就失去了斗志，
斗志是人生动力的来源，没有了动力的车又能怎样呢？
所以，无论是卑微，受压迫，被繁琐的事情压得喘不过气来，
也要积极地开创自己的事业。
--------------------------------------------------------------*/
//-->
</script>
复制代码

END
