【Canvas与艺术】环形合掌纹

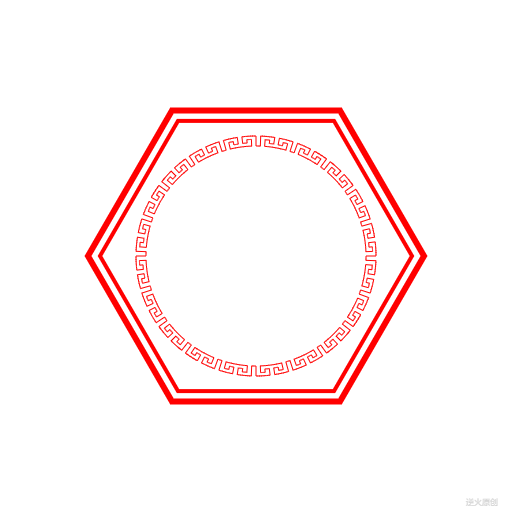

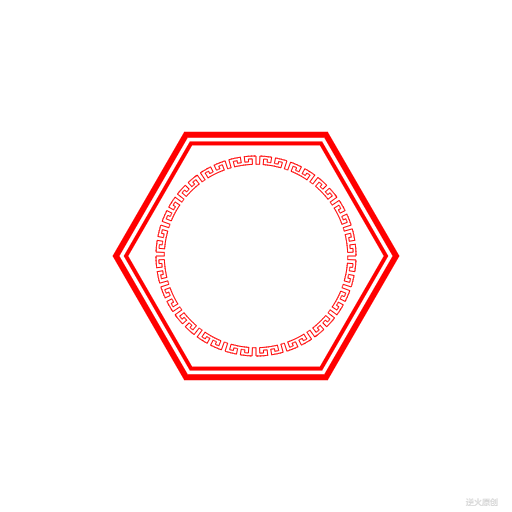

【成图】

【代码】

复制代码
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>环形合掌纹</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);

        // 合掌纹饰绘制开始
        const R=100;             // 最外缘半径
        var   N=20;                 // 个数
        ctx.lineWidth=1;
        const T=R/12;             // 厚度，外缘到内缘的厚度
        const PART_T=T/3;         // 三分之一厚度
        const ANGLE=Math.PI*2/N; //分度角
        const PART_ANGLE=ANGLE/8;// 分度角的八分之一

        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i;
            var r=R-T;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
            var b=createPt(r*Math.cos(theta+PART_ANGLE),r*Math.sin(theta+PART_ANGLE));

            r=T;
            var angle=theta+PART_ANGLE;
            var c=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

            r=R;
            var d=createPt(r*Math.cos(theta+4*PART_ANGLE),r*Math.sin(theta+4*PART_ANGLE));

            angle=theta+4*PART_ANGLE+Math.PI;
            r=2*PART_T;
            var e=createPt(d.x+r*Math.cos(angle),d.y+r*Math.sin(angle));

            angle=theta+3*PART_ANGLE;
            r=R-2*PART_T;
            var f=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+3*PART_ANGLE;
            r=R-1*PART_T;
            var g=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+2*PART_ANGLE;
            r=R-1*PART_T;
            var h=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+2*PART_ANGLE;
            r=R-T;
            var j=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+7*PART_ANGLE;
            r=R-T;
            var k=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+7*PART_ANGLE;
            r=R-1*PART_T;
            var l=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+6*PART_ANGLE;
            r=R-1*PART_T;
            var m=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+6*PART_ANGLE;
            r=R-2*PART_T;
            var n=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+5*PART_ANGLE;
            r=R-2*PART_T;
            var o=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+5*PART_ANGLE;
            r=R;
            var p=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+8*PART_ANGLE;
            r=R;
            var q=createPt(r*Math.cos(angle),r*Math.sin(angle));

            angle=theta+8*PART_ANGLE;
            r=R-T;
            var s=createPt(r*Math.cos(angle),r*Math.sin(angle));

            ctx.strokeStyle="red";
            ctx.beginPath();
            ctx.moveTo(a.x,a.y);
            ctx.arc(0,0,R-T,theta,theta+PART_ANGLE,false);
            ctx.lineTo(b.x,b.y);
            ctx.lineTo(c.x,c.y);
            ctx.arc(0,0,R,theta+PART_ANGLE,theta+4*PART_ANGLE,false);
            ctx.lineTo(d.x,d.y);
            ctx.lineTo(e.x,e.y);
            ctx.arc(0,0,R-2*PART_T,theta+4*PART_ANGLE,theta+3*PART_ANGLE,true);
            ctx.lineTo(f.x,f.y);
            ctx.lineTo(g.x,g.y);
            ctx.arc(0,0,R-1*PART_T,theta+3*PART_ANGLE,theta+2*PART_ANGLE,true);
            ctx.lineTo(h.x,h.y);
            ctx.lineTo(j.x,j.y);
            ctx.arc(0,0,R-T,theta+2*PART_ANGLE,theta+7*PART_ANGLE,false);
            ctx.lineTo(k.x,k.y);
            ctx.lineTo(l.x,l.y);
            ctx.arc(0,0,R-1*PART_T,theta+7*PART_ANGLE,theta+6*PART_ANGLE,true);
            ctx.lineTo(m.x,m.y);
            ctx.lineTo(n.x,n.y);
            ctx.arc(0,0,R-2*PART_T,theta+6*PART_ANGLE,theta+5*PART_ANGLE,true);
            ctx.lineTo(o.x,o.y);
            ctx.lineTo(p.x,p.y);
            ctx.arc(0,0,R,theta+5*PART_ANGLE,theta+8*PART_ANGLE,false);
            ctx.lineTo(q.x,q.y);
            ctx.lineTo(s.x,s.y);

            ctx.stroke();
        }

        // 小六边形
        N=6;
        var r1=1.3*R;
        ctx.strokeStyle="red";
        ctx.lineWidth=4;
        ctx.beginPath();
        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i;
            var r=r1;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
            ctx.lineTo(a.x,a.y);
        }
        ctx.closePath();
        ctx.stroke();

        // 大六边形
        N=6;
        var r1=1.4*R;
        ctx.strokeStyle="red";
        ctx.lineWidth=6;
        ctx.beginPath();
        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i;
            var r=r1;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
            ctx.lineTo(a.x,a.y);
        }
        ctx.closePath();
        ctx.stroke();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火原创","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
一个再出色的人，
长期再差的关系和环境中浸泡，
也会变得暗淡无光、神经兮兮、歇斯底里，
人要到托举和滋养他的地方去。
--------------------------------------------------------------*/
//-->
</script>
复制代码
