【Canvas与钟表】硬朗风格十二棱表表盘

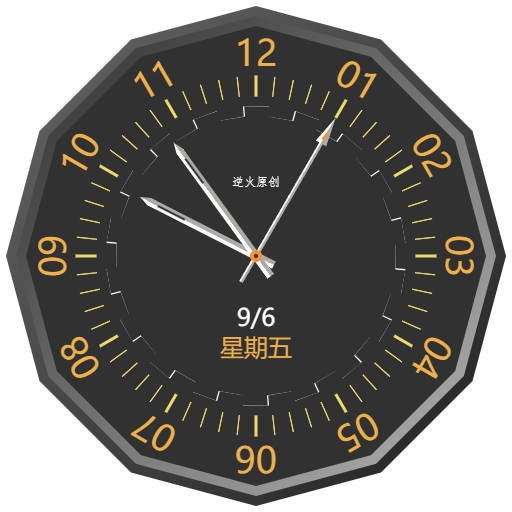

【成图】

【代码】

复制代码
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>正十二边内嵌齿轮花样表盘</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="512px" height="512px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 边长
const LENGTH=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(LENGTH/2,LENGTH/2);// 原点平移到画布中央

    // 准备
    stage=new Stage();
    stage.init();
}

// 每一秒调用paintClock函数
setInterval(paintClock,1000);

//-------------------------------
// 绘制时钟
//-------------------------------
function paintClock(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);
}

// 舞台类
function Stage(){

    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-LENGTH/2,-LENGTH/2,LENGTH,LENGTH);// 清屏

        // 准备正十二边形
        var polyArr=[];
        for(var i=0;i<12;i++){
            var theta=Math.PI/6*i;
            var pt={};
            pt.x=Math.cos(theta);
            pt.y=Math.sin(theta);
            polyArr.push(pt);
        }

        // 最外圈
        ctx.beginPath();
        for(let i=0;i<polyArr.length;i++){
            ctx.lineTo(250*polyArr[i].x,250*polyArr[i].y);
        }
        ctx.closePath();
        var linegrad=ctx.createLinearGradient(-250,-250,250,250);
        linegrad.addColorStop(0,"rgb(103,103,103)");
        linegrad.addColorStop(1,"rgb(32,32,32)");
        ctx.fillStyle=linegrad;
        ctx.fill();

        // 第二圈
        ctx.beginPath();
        for(let i=0;i<polyArr.length;i++){
            ctx.lineTo(240*polyArr[i].x,240*polyArr[i].y);
        }
        ctx.closePath();
        var linegrad=ctx.createLinearGradient(-240,-240,240,240);
        linegrad.addColorStop(0,"rgb(43,43,43)");
        linegrad.addColorStop(1,"rgb(184,184,184)");
        ctx.fillStyle=linegrad;
        ctx.fill();

        // 第三圈
        ctx.beginPath();
        for(let i=0;i<polyArr.length;i++){
            ctx.lineTo(230*polyArr[i].x,230*polyArr[i].y);
        }
        ctx.closePath();
        ctx.fillStyle="rgb(49,49,49)";
        ctx.fill();

        // 十二时辰
        var hours=["03","04","05","06","07","08","09","10","11","12","01","02"];
        for(var i=0;i<12;i++){
            var theta=i*Math.PI/6;

            var x3=190*Math.cos(theta);
            var y3=190*Math.sin(theta);

            ctx.save();
            ctx.translate(x3,y3);
            ctx.rotate(theta+Math.PI/2);
            ctx.font="36px Microsoft YaHei UI";
            ctx.textAlign="center";
            ctx.textBaseLine="Middle";
            ctx.fillStyle="rgb(238,176,75)";
            ctx.fillText(hours[i],0,0);
            ctx.restore();
        }

        // 内圈刻度
        for(var i=0;i<60;i++){
            var theta=i*Math.PI/30;
            var x1=180*Math.cos(theta);
            var y1=180*Math.sin(theta);
            var x2=160*Math.cos(theta);
            var y2=160*Math.sin(theta);

            ctx.beginPath();
            ctx.moveTo(x1,y1);
            ctx.lineTo(x2,y2);
            ctx.closePath();
            ctx.lineWidth=(i%5==0)?3:1;
            ctx.strokeStyle="rgb(231,219,111)";
            ctx.stroke();
        }

        // 准备齿轮数组
        var gearArr=[];
        for(var i=0;i<36;i++){
            var theta=Math.PI/18*i-Math.PI/36;
            var x1=150*Math.cos(theta);
            var y1=150*Math.sin(theta);

            var x2=140*Math.cos(theta);
            var y2=140*Math.sin(theta);

            if(i%2==0){
                gearArr.push({x:x1,y:y1});
                gearArr.push({x:x2,y:y2});
            }else{
                gearArr.push({x:x2,y:y2});
                gearArr.push({x:x1,y:y1});
            }
        }

        // 画齿轮
        ctx.beginPath();
        for(var i=0;i<gearArr.length;i++){
            ctx.lineTo(gearArr[i].x,gearArr[i].y);
        }
        ctx.closePath();
        ctx.fillStyle="rgb(255,255,255)";
        ctx.fill();

        // 转0.5°再画一圈齿轮，造成明暗效果
        ctx.save();
        ctx.rotate(Math.PI/360);
        ctx.beginPath();
        for(var i=0;i<gearArr.length;i++){
            ctx.lineTo(gearArr[i].x,gearArr[i].y);
        }
        ctx.closePath();
        ctx.fillStyle="rgb(49,49,49)";
        ctx.fill();
        ctx.restore();


        // logo
        ctx.font="12px 仿宋";
        ctx.textAlign="center";
        ctx.textBaseLine="Middle";
        ctx.fillStyle="white";
        ctx.fillText("逆火原创",0,-70);
    }

    // 画前景
    this.paintFg=function(ctx){
        // 得到当前时间
        var now=new Date();
        var s=now.getSeconds();
        var m=now.getMinutes();
        var h=now.getHours()+m/60;

        // 日期
        var tMonth = now.getMonth()+1;　　
        var tDate = now.getDate();
        ctx.font="24px Microsoft YaHei UI";
        ctx.textAlign="center";
        ctx.textBaseLine="Middle";
        ctx.fillStyle="white";
        ctx.fillText(tMonth+"/"+tDate,0,70);

        // 星期
        ctx.textAlign="center";
        ctx.textBaseLine="Middle";
        ctx.fillStyle="rgb(238,176,75)";
        ctx.fillText(getWeekDay(now.getDay()),0,100);

        // 画时针
        ctx.save();
        ctx.rotate(h*Math.PI/6-Math.PI/2);
        ctx.beginPath();
        ctx.moveTo(0,0);
        ctx.lineTo(-20,0);
        ctx.lineTo(-20,4);
        ctx.lineTo(120,4);
        ctx.lineTo(130,0);
        ctx.closePath();
        ctx.fillStyle="rgb(171,172,166)";
        ctx.fill();

        ctx.beginPath();
        ctx.moveTo(0,0);
        ctx.lineTo(-20,0);
        ctx.lineTo(-20,-4);
        ctx.lineTo(120,-4);
        ctx.lineTo(130,0);
        ctx.closePath();
        ctx.fillStyle="rgb(252,252,250)";
        ctx.fill();

        ctx.beginPath();
        ctx.moveTo(80,1);
        ctx.lineTo(110,1);
        ctx.lineTo(110,-1);
        ctx.lineTo(80,-1);
        ctx.closePath();
        ctx.fillStyle="rgb(49,49,49)";
        ctx.fill();

        ctx.restore();

        // 画分针
        ctx.save();
        ctx.rotate(m*Math.PI/30-Math.PI/2);

        ctx.beginPath();
        ctx.moveTo(0,0);
        ctx.lineTo(-25,0);
        ctx.lineTo(-25,4);
        ctx.lineTo(130,4);
        ctx.lineTo(140,0);
        ctx.closePath();
        ctx.fillStyle="rgb(171,172,166)";
        ctx.fill();

        ctx.beginPath();
        ctx.moveTo(0,0);
        ctx.lineTo(-25,0);
        ctx.lineTo(-25,-4);
        ctx.lineTo(130,-4);
        ctx.lineTo(140,0);
        ctx.closePath();
        ctx.fillStyle="rgb(252,252,250)";
        ctx.fill();

        ctx.beginPath();
        ctx.moveTo(90,1);
        ctx.lineTo(120,1);
        ctx.lineTo(120,-1);
        ctx.lineTo(90,-1);
        ctx.closePath();
        ctx.fillStyle="rgb(49,49,49)";
        ctx.fill();

        ctx.restore();

        // 画秒针
        ctx.save();
        ctx.rotate(s*Math.PI/30-Math.PI/2);

        ctx.beginPath();
        ctx.moveTo(0,0);
        ctx.lineTo(-30,0);
        ctx.lineTo(-30,2);
        ctx.lineTo(130,2);
        ctx.lineTo(130,6);
        ctx.lineTo(160,0);
        ctx.closePath();
        ctx.fillStyle="rgb(171,172,166)";
        ctx.fill();

        ctx.beginPath();
        ctx.moveTo(0,0);
        ctx.lineTo(-30,0);
        ctx.lineTo(-30,-2);
        ctx.lineTo(130,-2);
        ctx.lineTo(130,-6);
        ctx.lineTo(160,0);
        ctx.closePath();
        ctx.fillStyle="rgb(252,252,250)";
        ctx.fill();

        ctx.beginPath();
        ctx.moveTo(134,2);
        ctx.lineTo(146,0);
        ctx.lineTo(134,-2);
        ctx.closePath();
        ctx.fillStyle="rgb(251,143,56)";
        ctx.fill();

        ctx.restore();

        // 画中心小圆点
        ctx.beginPath();
        ctx.arc(0,0,6,0,Math.PI*2,true);
        ctx.closePath();
        ctx.fillStyle="rgb(251,143,56)";
        ctx.fill();

        ctx.beginPath();
        ctx.arc(0,0,2,0,Math.PI*2,true);
        ctx.closePath();
        ctx.fillStyle="rgb(49,49,49)";
        ctx.fill();
    }
}

// 取当天是星期几
function getWeekDay(idx){
    const days = ['星期日', '星期一', '星期二', '星期三', '星期四', '星期五', '星期六'];
    return days[idx];
}
/*---------------------------------------------
笼鸡有粮刀汤近，野鹤无粮天地宽。
----------------------------------------------*/
//-->
</script>
复制代码

END
