【Canvas与化学】枣红实心球钙元素图标

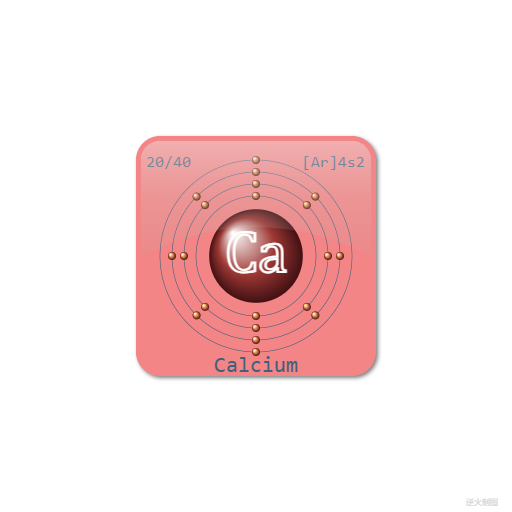

【成图】

120*120

大小图

【代码】

复制代码
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>钙元素图标 Draft2</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

// 暂停标志
var paused=false;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');

    // 设置点击鼠标暂停
    canvas.onclick=function(e){
        paused=! paused;
    }

    // 设置高宽
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    this.theta=0;

    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){
        if(!paused){
            this.theta+=0.02;
        }
    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;// 基准尺寸

        // 第1圈
        ctx.save();
        ctx.shadowOffsetX=2;
        ctx.shadowOffsetY=2;
        ctx.shadowColor="grey";
        ctx.shadowBlur=4;

        var r=R*1.00;
        ctx.fillStyle="rgb(243,133,134)";
        drawRoundRect(ctx,0,0,2*r,2*r,R/5);
        ctx.fill();
        ctx.restore();

        // 最外层价电子
        ctx.save();
        var r=R*0.80;
        var COLOR="rgb(61,96,124)";
        ctx.strokeStyle=COLOR;

        ctx.lineWidth=R/210;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);// 电子轨道
        ctx.closePath();
        ctx.stroke();

        for(var i=0;i<2;i++){
            var theta=Math.PI*2/2*i+Math.PI/2;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
            var radius=R/30;
            var gnt1=ctx.createRadialGradient(a.x-radius/2,a.y-radius/2,radius/100,a.x,a.y,radius);// 辐射渐变
            gnt1.addColorStop(0,"rgb(255,255,255)");
            gnt1.addColorStop(0.3,"rgb(254,197,130)");
            gnt1.addColorStop(1,"rgb(88,8,1)");
            drawSolidCircle(ctx,a.x,a.y,radius,gnt1);
        }

        ctx.restore();

        // 第二层电子
        ctx.save();
        var r=R*0.70;
        var COLOR="rgb(61,96,124)";
        ctx.strokeStyle=COLOR;

        ctx.lineWidth=R/210;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);// 电子轨道
        ctx.closePath();
        ctx.stroke();

        for(var i=0;i<8;i++){
            var theta=Math.PI*2/8*i;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
            var radius=R/30;
            var gnt1=ctx.createRadialGradient(a.x-radius/2,a.y-radius/2,radius/100,a.x,a.y,radius);// 辐射渐变
            gnt1.addColorStop(0,"rgb(255,255,255)");
            gnt1.addColorStop(0.3,"rgb(254,197,130)");
            gnt1.addColorStop(1,"rgb(88,8,1)");
            drawSolidCircle(ctx,a.x,a.y,radius,gnt1);
        }
        ctx.restore();

        // 第3层电子
        ctx.save();
        var r=R*0.60;
        var COLOR="rgb(61,96,124)";
        ctx.strokeStyle=COLOR;

        ctx.lineWidth=R/210;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);// 电子轨道
        ctx.closePath();
        ctx.stroke();

        for(var i=0;i<8;i++){
            var theta=Math.PI*2/8*i;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
            var radius=R/30;
            var gnt1=ctx.createRadialGradient(a.x-radius/2,a.y-radius/2,radius/100,a.x,a.y,radius);// 辐射渐变
            gnt1.addColorStop(0,"rgb(255,255,255)");
            gnt1.addColorStop(0.3,"rgb(254,197,130)");
            gnt1.addColorStop(1,"rgb(88,8,1)");
            drawSolidCircle(ctx,a.x,a.y,radius,gnt1);
        }
        ctx.restore();

        // 最内层价电子
        ctx.save();
        var r=R*0.50;
        var COLOR="rgb(61,96,124)";
        ctx.strokeStyle=COLOR;

        ctx.lineWidth=R/210;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);// 电子轨道
        ctx.closePath();
        ctx.stroke();

        for(var i=0;i<2;i++){
            var theta=Math.PI*2/2*i+Math.PI/2;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
            var radius=R/30;
            var gnt1=ctx.createRadialGradient(a.x-radius/2,a.y-radius/2,radius/100,a.x,a.y,radius);// 辐射渐变
            gnt1.addColorStop(0,"rgb(255,255,255)");
            gnt1.addColorStop(0.3,"rgb(254,197,130)");
            gnt1.addColorStop(1,"rgb(88,8,1)");
            drawSolidCircle(ctx,a.x,a.y,radius,gnt1);
        }
        ctx.restore();


        // 黄圈
        ctx.save();
        var r=R*0.39;
        var gnt=ctx.createRadialGradient(-r/2,-r/2,r/100,0,0,r);// 辐射渐变
        gnt.addColorStop(0,"rgb(255,255,255)");
        gnt.addColorStop(0.6,"rgb(156,56,52)");
        gnt.addColorStop(1,"rgb(66,16,19)");

        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // 元素符号
        ctx.save();
        var r=R*0.38;
        ctx.textBaseline="middle";
        ctx.textAlign="center";
        ctx.font = r*1.3+"px Cambria";

        ctx.lineWidth=2;
        ctx.strokeStyle="white";
        ctx.strokeText("Ca",0,-r*0.0);

        // 质子数/原子量
        ctx.save();
        var r=R*0.91;
        ctx.textBaseline="middle";
        ctx.textAlign="center";
        ctx.font = r*0.15+"px consolas";
        ctx.fillStyle=COLOR;
        ctx.fillText("20/40",-r*0.80,-r*0.85);
        ctx.restore();

        // 核外电子排布
        ctx.save();
        var r=R*0.91;
        ctx.textBaseline="middle";
        ctx.textAlign="center";
        ctx.font = r*0.15+"px consolas";
        ctx.fillStyle=COLOR;
        ctx.fillText("[Ar]4s2",r*0.71,-r*0.85);
        ctx.restore();

        // 元素名
        ctx.save();
        var r=R*0.91;
        ctx.textBaseline="middle";
        ctx.textAlign="center";
        ctx.font = r*0.2+"px consolas";
        ctx.fillStyle=COLOR;
        ctx.fillText("Calcium",0,r*1.01);
        ctx.restore();

        // 玻璃光
        ctx.save();
        var r=R*0.96;

        drawRoundRect(ctx,0,0,2*r,2*r,R/5-0.04*R);
        ctx.clip();// 切图矩形

        var a=createPt(-r,0);
        var b=createPt(0,-r/2);
        var c=createPt(r,0);
        var d=createPt(r,-r);
        var e=createPt(-r,-r);

        var gnt=ctx.createLinearGradient(0,-r,0,0);
        gnt.addColorStop(0,"rgba(240,240,240,0.4)");
        gnt.addColorStop(0.5,"rgba(210,210,210,0.2)");
        gnt.addColorStop(1,"rgba(180,180,180,0.1)");
        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.quadraticCurveTo(b.x,b.y,c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.lineTo(e.x,e.y);
        ctx.closePath();
        ctx.fill();
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制倒角矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
chamferLength:倒角长度
----------------------------------------------------------*/
function drawChamferedRect(ctx,x,y,width,height,chamferLength){
    ctx.beginPath();
    ctx.moveTo(x-width/2+chamferLength,y-height/2);
    ctx.lineTo(x+width/2-chamferLength,y-height/2);
    ctx.lineTo(x+width/2,y-height/2+chamferLength);
    ctx.lineTo(x+width/2,y+height/2-chamferLength);
    ctx.lineTo(x+width/2-chamferLength,y+height/2);
    ctx.lineTo(x-width/2+chamferLength,y+height/2);
    ctx.lineTo(x-width/2,y+height/2-chamferLength);
    ctx.lineTo(x-width/2,y-height/2+chamferLength);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制圆角矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
radius:圆角半径
----------------------------------------------------------*/
function drawRoundRect(ctx,x,y,width,height,radius){
    ctx.beginPath();
    ctx.moveTo(x-width/2+radius,y-height/2);
    ctx.lineTo(x+width/2-radius,y-height/2);
    ctx.arcTo(x+width/2,y-height/2,x+width/2,y-height/2+radius,radius);
    ctx.lineTo(x+width/2,y-height/2+radius);
    ctx.lineTo(x+width/2,y+height/2-radius);
    ctx.arcTo(x+width/2,y+height/2,x+width/2-radius,y+height/2,radius);
    ctx.lineTo(x+width/2-radius,y+height/2);
    ctx.lineTo(x-width/2+radius,y+height/2);
    ctx.arcTo(x-width/2,y+height/2,x-width/2,y+height/2-radius,radius);
    ctx.lineTo(x-width/2,y+height/2-radius);
    ctx.lineTo(x-width/2,y-height/2+radius);
    ctx.arcTo(x-width/2,y-height/2,x-width/2+radius,y-height/2,radius);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆,用途是标记点以辅助作图
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
color:填充圆的颜色
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,color){
    ctx.fillStyle=color;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
让心情变好的五条法则：
1.不说负面情绪，只描述事实；
2.越来越专注于过好自己，能量和幸运越会照顾你；
3.只解决问题，不做没有意义的担心，输了就认；
4.确定了一件事长期坚持有好处，就一直坚持；
5.学会原谅自己，要允许自己做错事，允许自己出现情绪波动，我知道你
已经在很努力很努力在做好了。

勇敢无畏才是前进提升的前提。当你害怕被评判，害怕犯错，认为犯错就是失败，那么你往往会逃避，而不开始好像不会失败，但其实不开始才是真正的选择了失败，当你选择逃避不做的那一刻，1%-99%的成功率成了0%。
--------------------------------------------------------------*/
//-->
</script>
复制代码
