【Canvas与艺术】双“方齿齿轮”啮合示意图

【关键点】

齿轮数组的建立、旋转角度的调整。

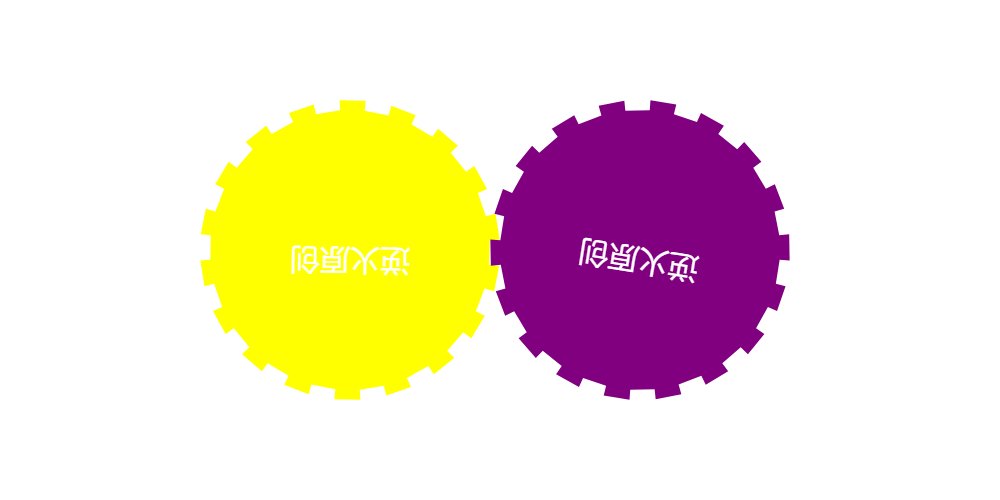

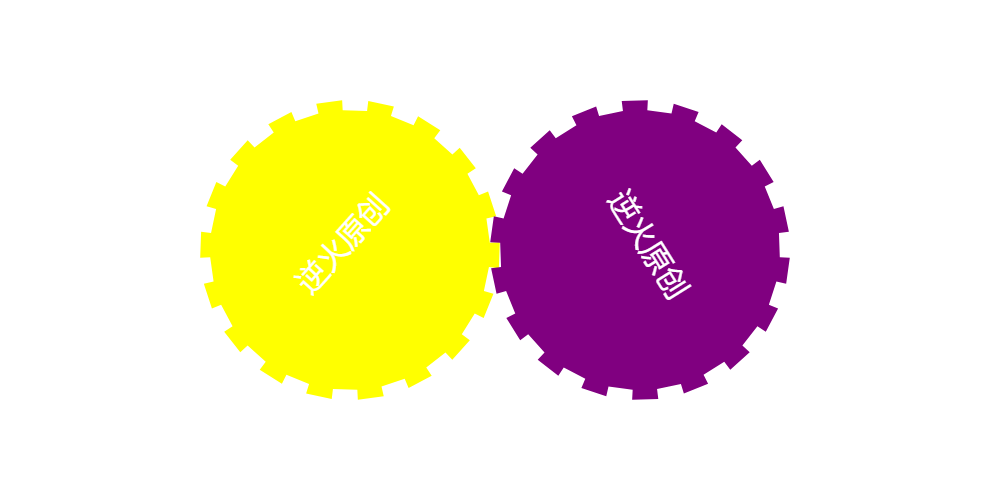

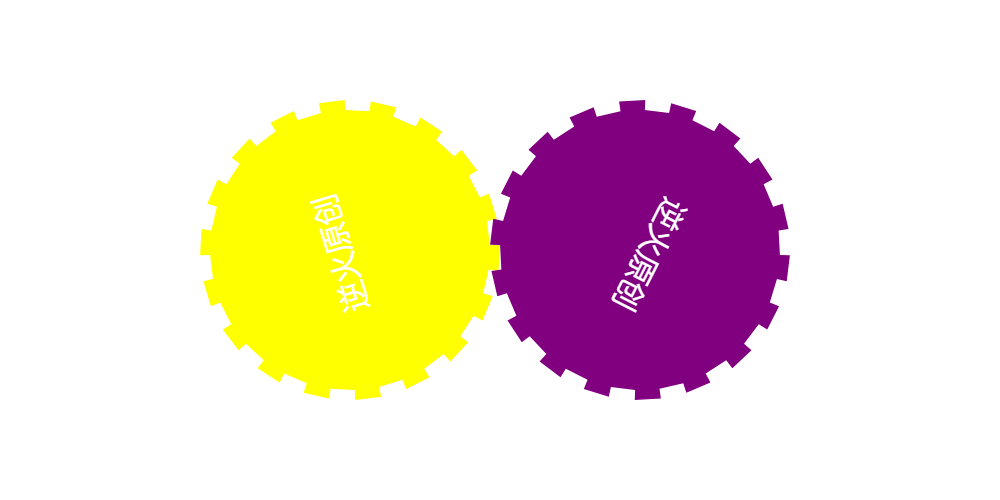

【图例】

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>双“方齿齿轮”啮合示意图</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="512px" height="512px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 边长
const WIDTH=1000;
const HEIGHT=500;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移到画布中央

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 转角
    this.angle=0;

    // 准备齿轮数组
    this.gearArr=[];

    // 初始化
    this.init=function(){
        for(var i=0;i<36;i++){
            var theta=Math.PI/18*i-Math.PI/36;
            var x1=150*Math.cos(theta);
            var y1=150*Math.sin(theta);

            var x2=140*Math.cos(theta);
            var y2=140*Math.sin(theta);

            if(i%2==0){
                this.gearArr.push({x:x1,y:y1});
                this.gearArr.push({x:x2,y:y2});
            }else{
                this.gearArr.push({x:x2,y:y2});
                this.gearArr.push({x:x1,y:y1});
            }
        }
    }

    // 更新
    this.update=function(){
        this.angle+=Math.PI/180;
    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 画黄齿轮
        ctx.save();
        ctx.translate(-150,0);
        ctx.rotate(-this.angle);
        ctx.beginPath();
        for(var i=0;i<this.gearArr.length;i++){
            ctx.lineTo(this.gearArr[i].x,this.gearArr[i].y);
        }
        ctx.closePath();
        ctx.fillStyle="yellow";
        ctx.fill();

        ctx.font="30px consolas";
        ctx.textAlign="center";
        ctx.textBaseLine="Middle";
        ctx.fillStyle="white";
        ctx.fillText("逆火原创",0,0);

        ctx.restore();

        // 画紫齿轮
        ctx.save();
        ctx.translate(140,0);
        ctx.rotate(this.angle+Math.PI/18);
        ctx.beginPath();
        for(var i=0;i<this.gearArr.length;i++){
            ctx.lineTo(this.gearArr[i].x,this.gearArr[i].y);
        }
        ctx.closePath();
        ctx.fillStyle="purple";
        ctx.fill();

        ctx.font="30px Arial";
        ctx.textAlign="center";
        ctx.textBaseLine="Middle";
        ctx.fillStyle="white";
        ctx.fillText("逆火原创",0,0);

        ctx.restore();
    }
}

/*---------------------------------------------
风雪压我两三年，我笑风轻雪如棉。
----------------------------------------------*/
//-->
