CoordinatorLayout 自定义Behavior并不难,由简到难手把手带你飞

先来看看最终的效果~~

这里写图片描述

本文同步至博主的私人博客wing的地方酒馆

嗯。。一个是头像上移的 另一个是模仿UC浏览器的。

(PД`q。)你不是说!有三款的吗,怎么只有两款!!!!

不要急嘛。。。 说了从简到难,第一款是介绍概念的啦。

关于CoordinatorLayout,以及系统预留ScrollBehavior使用网上以及有很多文章,这里就不阐述了,如果你还不了解,你可以查看[译]掌握CoordinatorLayout

基础概念

其实Behavior就是一个应用于View的观察者模式,一个View跟随者另一个View的变化而变化,或者说一个View监听另一个View。

在Behavior中,被观察View 也就是事件源被称为denpendcy,而观察View,则被称为child。

开始自定义 难度1 Button与TextView的爱恨情仇

首先在布局文件中跟布局设置为CoordinatorLayout,里面放一个Button和一个TextView。

<?xml version="1.0" encoding="utf-8"?>

<android.support.design.widget.CoordinatorLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    >
    <TextView
        app:layout_behavior=".EasyBehavior"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="观察者View child"
        />
    <Button
        android:id="@+id/btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center"
        android:text="被观察View dependency"
        />
  </android.support.design.widget.CoordinatorLayout>





这里我们在Activity中做一些手脚,让Button动起来(不要在意坐标这些细节)

  @Override protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_easy_behavior);
    findViewById(R.id.btn).setOnTouchListener(new View.OnTouchListener() {
      @Override public boolean onTouch(View v, MotionEvent event) {
        switch (event.getAction()){

          case MotionEvent.ACTION_MOVE:
            v.setX(event.getRawX()-v.getWidth()/2);
            v.setY(event.getRawY()-v.getHeight()/2);
            break;
        }
        return false;
      }
    });

  }



此时,Button已经可以跟随手指移动了。

现在去自定义一个Behavior让TextView跟随Button一起动!

创建一个EasyBehavior类,继承于Behavior

public class EasyBehavior extends CoordinatorLayout.Behavior<TextView> {//这里的泛型是child的类型,也就是观察者View
  public EasyBehavior(Context context, AttributeSet attrs) {
    super(context, attrs);
  }

  @Override
  public boolean layoutDependsOn(CoordinatorLayout parent, TextView child, View dependency) {
    //告知监听的dependency是Button
    return dependency instanceof Button;
  }

  @Override
  //当 dependency(Button)变化的时候,可以对child(TextView)进行操作
  public boolean onDependentViewChanged(CoordinatorLayout parent, TextView child, View dependency) {
    child.setX(dependency.getX()+200);
    child.setY(dependency.getY()+200);
    child.setText(dependency.getX()+","+dependency.getY());

    return true;
  }
}



注意两个方法

layoutDependsOn() 代表寻找被观察View

onDependentViewChanged() 被观察View变化的时候回调用的方法

在onDependentViewChanged中,我们让TextView跟随Button的移动而移动。代码比较简单,一看就懂。

Tip

必须重写带双参的构造器,因为从xml反射需要调用。

接下来,在xml中,给TextView设置我们的Behavior。

<TextView
        app:layout_behavior=".EasyBehavior"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="观察者View child"
        />

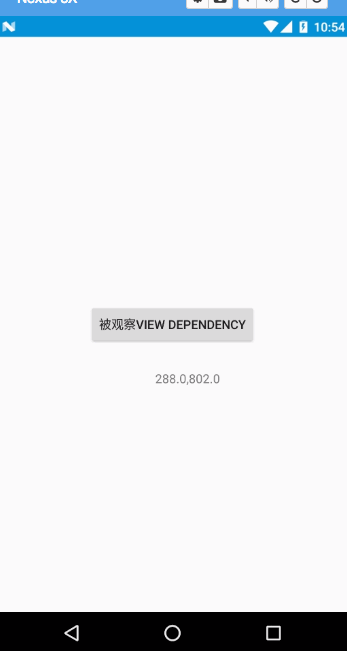

运行效果如下:

这里写图片描述

这样一个最简单的behavior就做好了。

难度 2 仿UC折叠Behavior

这个效果布局嵌套比上一个例子些许复杂,如果看起来吃力,务必去补习CoordinatorLayout!!!!

先定义xml如下:

<android.support.design.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:ignore="RtlHardcoded"
    >

  <android.support.design.widget.AppBarLayout
      android:layout_width="match_parent"
      android:layout_height="wrap_content"
      android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"
      app:elevation="0dp"
      >

    <android.support.design.widget.CollapsingToolbarLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        app:layout_scrollFlags="scroll|exitUntilCollapsed|snap"
        >

      <ImageView
          android:layout_width="match_parent"
          android:layout_height="300dp"
          android:scaleType="centerCrop"
          android:src="@drawable/bg"
          app:layout_collapseMode="parallax"
          app:layout_collapseParallaxMultiplier="0.9"
          />

      <FrameLayout
          android:id="@+id/frameLayout"
          android:layout_width="match_parent"
          android:layout_height="100dp"
          android:layout_gravity="bottom|center_horizontal"
          android:background="@color/primary"
          android:orientation="vertical"
          app:layout_collapseMode="parallax"
          app:layout_collapseParallaxMultiplier="0.3"
          >

      </FrameLayout>
    </android.support.design.widget.CollapsingToolbarLayout>
  </android.support.design.widget.AppBarLayout>


  <android.support.v4.widget.NestedScrollView
      android:layout_width="match_parent"
      android:layout_height="match_parent"
      android:scrollbars="none"
      app:behavior_overlapTop="30dp"
      app:layout_behavior="@string/appbar_scrolling_view_behavior"

      >

    <include layout="@layout/layout_main"/>
  </android.support.v4.widget.NestedScrollView>

  <android.support.v7.widget.Toolbar
      android:id="@+id/main.toolbar"
      android:layout_width="match_parent"
      android:layout_height="?attr/actionBarSize"
      android:background="@color/primaryDark"
      app:layout_anchor="@id/frameLayout"
      app:theme="@style/ThemeOverlay.AppCompat.Dark"
      >
  </android.support.v7.widget.Toolbar>

  <TextView

      android:id="@+id/tv_title"
      android:textColor="#fff"
      android:textSize="18sp"
      android:gravity="center"
      android:text="头条"
      app:layout_behavior=".DrawerBehavior"
      android:background="@color/primaryDark"
      android:layout_width="match_parent"
      android:layout_height="50dp"
      >

  </TextView>
</android.support.design.widget.CoordinatorLayout>



有一点值得注意的是,app:layout_anchor=”@id/frameLayout”这个属性,是附着的意思,这里我用作给了toolbar,代表toolbar附着在了frameLayout之上。会跟随frameLayout的scroll而变化Y的值。

思路分析

如何实现折叠呢,下半部分不用管了,AppBarLayout已经帮我们做好了,我们只要标注相应的scrollflags即可,所以,如上的布局,不做任何处理的话,作为标题的TextView是一直显示的,于是只要让TextView跟随Toolbar变化而变化就可以了。 接下来就创建一个Behavior类!

public class DrawerBehavior extends CoordinatorLayout.Behavior<TextView> {
  private int mFrameMaxHeight = 100;
  private int mStartY;
  @Override
  public boolean layoutDependsOn(CoordinatorLayout parent, TextView child, View dependency) {
    return dependency instanceof Toolbar;
  }

  public DrawerBehavior(Context context, AttributeSet attrs) {
    super(context, attrs);
  }

  @Override public boolean onDependentViewChanged(CoordinatorLayout parent, TextView child,
      View dependency) {

  }
}



现在你应该可以很轻易的看懂这个Behavior的结构了。我们主要大展身手的地方其实是在onDependentViewChanged方法。

@Override public boolean onDependentViewChanged(CoordinatorLayout parent, TextView child,
      View dependency) {
    //记录开始的Y坐标  也就是toolbar起始Y坐标
    if(mStartY == 0) {
      mStartY = (int) dependency.getY();
    }

    //计算toolbar从开始移动到最后的百分比
    float percent = dependency.getY()/mStartY;

    //改变child的坐标(从消失,到可见)
    child.setY(child.getHeight()*(1-percent) - child.getHeight());
    return true;
  }



里面监听了Toolbar的Y坐标变化,然后让TextView的Y坐标也跟着变化。达到如预览图效果。

这里写图片描述

难度3 头像缩放效果

相信有了以上两个例子,这个效果对你来说不难了,不就是让imageView监听Toolbar然后跟随Toolbar的唯一变化而进行位移以及缩放么。

所以具体的解析就不说了,直接上个Behavior代码

/泛型为child类型
public class CustomBehavior extends CoordinatorLayout.Behavior<CircleImageView> {
    private Context mContext;
    //头像的最终大小
    private float mCustomFinalHeight;

    //最终头像的Y
    private float mFinalAvatarY;

    private float mStartAvatarY;

    private float mStartAvatarX;

    private int mAvatarMaxHeight;

    private BounceInterpolator interpolator = new BounceInterpolator();

    public CustomBehavior(Context context, AttributeSet attrs) {
        mContext = context;
        if (attrs != null) {
            TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.CustomBehavior);
            //获取缩小以后的大小
            mCustomFinalHeight = a.getDimension(R.styleable.CustomBehavior_finalHeight, 0);
            a.recycle();
        }
    }




    // 如果dependency为Toolbar
    @Override
    public boolean layoutDependsOn(CoordinatorLayout parent, CircleImageView child, View dependency) {
        return dependency instanceof Toolbar;
    }


    //当dependency变化的时候调用
    @Override
    public boolean onDependentViewChanged(CoordinatorLayout parent, CircleImageView child, View dependency) {
        //初始化属性
        //init(child, dependency);
        mFinalAvatarY = dependency.getHeight()/2;
        if(mStartAvatarY == 0){
            mStartAvatarY = dependency.getY();
        }
        if(mStartAvatarX == 0){
            mStartAvatarX = child.getX();
        }

        if(mAvatarMaxHeight == 0){
            mAvatarMaxHeight = child.getHeight();
        }


        //child.setY(dependency.getY());

        //让ImageView跟随toolbar垂直移动

        child.setY(dependency.getY()+dependency.getHeight()/2-mCustomFinalHeight/2);

        float percent = dependency.getY() / mStartAvatarY;

        //float x = mStartAvatarX*(1+percent);
        float x = mStartAvatarX * (1+ interpolator.getInterpolation(percent));

        //Log.e("wing","started x "+ mStartAvatarX + " currentX "+ x);

        //当toolbar 达到了位置,就不改变了。
        if(dependency.getY() > dependency.getHeight()/2) {
                child.setX(x);
        }else {
            child.setX(mStartAvatarX + ((mAvatarMaxHeight-mCustomFinalHeight))/2);
        }

        CoordinatorLayout.LayoutParams layoutParams =
            (CoordinatorLayout.LayoutParams) child.getLayoutParams();
        layoutParams.height = (int) ((mAvatarMaxHeight-mCustomFinalHeight) * percent + mCustomFinalHeight);
        layoutParams.width =  (int) ((mAvatarMaxHeight-mCustomFinalHeight) * percent + mCustomFinalHeight);
        child.setLayoutParams(layoutParams);

        return true;
    }


}



还是说说坐标计算相关的吧。举个例子。如何让ImageView处于Toolbar中心呢,我的代码如下

 //让ImageView跟随toolbar垂直移动

        child.setY(dependency.getY()+dependency.getHeight()/2-mCustomFinalHeight/2);



为什么是这样? 上个图就明白了

这里写图片描述
