Access、Trunk、Hybrid接口原理

Access、Trunk、Hybrid接口原理

1.意义

交换机内部处理的数据帧一律都带有VLAN标签，而现网中交换机连接的设备有些只会收发Untagged帧，要与这些设备交互，就需要接口能够识别Untagged帧并在收发时给帧添加、剥除VLAN标签。同时，现网中属于同一个VLAN的用户可能会被连接在不同的交换机上，且跨越交换机的VLAN可能不止一个，如果需要用户间的互通，就需要交换机间的接口能够同时识别和发送多个VLAN的数据帧。

根据接口连接对象以及对收发数据帧处理的不同，华为定义了4种接口的链路类型：Access、Trunk、Hybrid和QinQ，以适应不同的连接和组网。其中Access接口、Trunk接口和Hybrid接口如下图



2.链路类型和接口类型





接口类型	对接收不带Tag的报文处理	对接收带Tag的报文处理	发送帧处理过程
Access接口	接收该报文，并打上缺省的VLAN ID。	当VLAN ID与缺省VLAN ID相同时，接收该报文。 当VLAN ID与缺省VLAN ID不同时，丢弃该报文。	先剥离帧的PVID Tag，然后再发送。
Trunk接口	打上缺省的VLAN ID，当缺省VLAN ID在允许通过的VLAN ID列表里时，接收该报文。 打上缺省的VLAN ID，当缺省VLAN ID不在允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID在接口允许通过的VLAN ID列表里时，接收该报文。 当VLAN ID不在接口允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID与缺省VLAN ID相同，且是该接口允许通过的VLAN ID时，去掉Tag，发送该报文。 当VLAN ID与缺省VLAN ID不同，且是该接口允许通过的VLAN ID时，保持原有Tag，发送该报文。
Hybrid接口	打上缺省的VLAN ID，当缺省VLAN ID在允许通过的VLAN ID列表里时，接收该报文。 打上缺省的VLAN ID，当缺省VLAN ID不在允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID在接口允许通过的VLAN ID列表里时，接收该报文。 当VLAN ID不在接口允许通过的VLAN ID列表里时，丢弃该报文。	当VLAN ID是该接口允许通过的VLAN ID时，发送该报文。可以通过命令设置发送时是否携带Tag。



Hybrid接口比较灵活，可以代替Access接口和Trunk接口

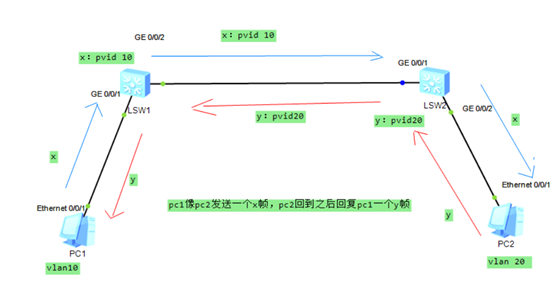

3. Hybrid的实验证明

通过下面的命令来实现的

port hybrid  tagged  vlan 10  …… 允许接口接受 pvid 为 10的帧，并且接受到pvid 为10的帧，保留标签转发

port hybrid  untagged vlan 10 ….. 允许接口接受 pvid 为 10的帧，并且接受到pvid 为10的帧，剥离标签转发

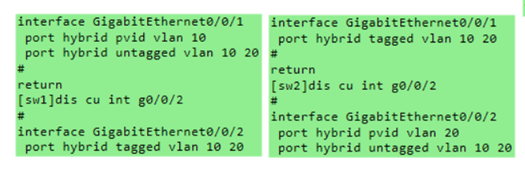

Sw1 和sw2上面的配置命令如下
