hhdb数据库介绍(10-8)

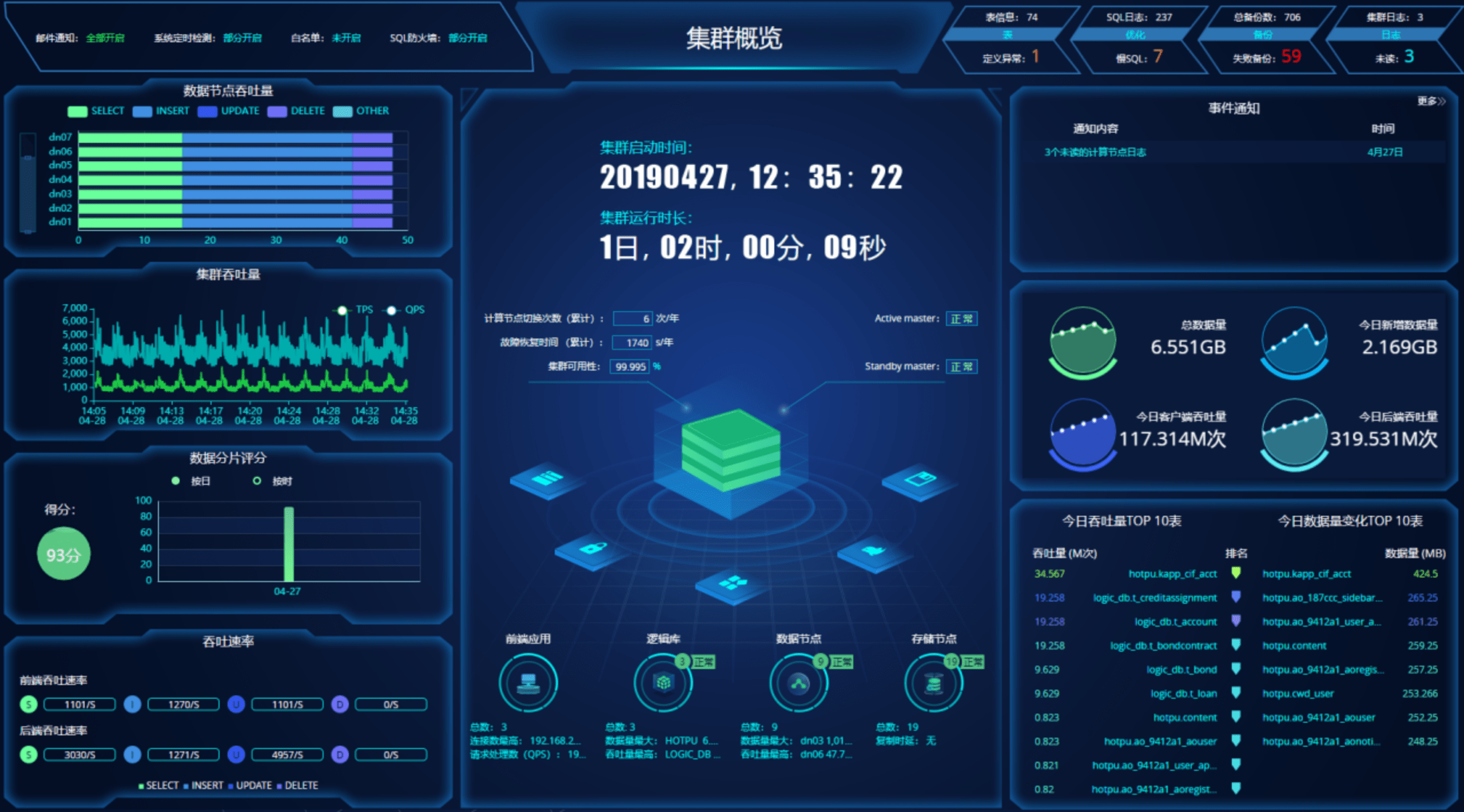

首页

管理平台通过数据可视方式在首页功能中实时展示计算节点集群的数据量、访问流量、集群组件状态、告警事件、安全防控等用户关心的信息。

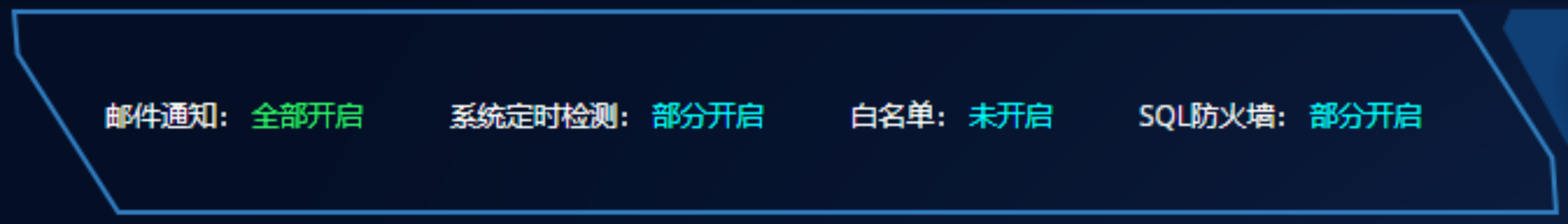

集群安全

邮件通知：根据通知设置中监控开关是否打开判断，分为：全部开启、未开启、部分开启，点击跳转到通知设置页面

系统定时检测：根据定时检测设置页面所有开关是否打开判断，分为：全部开启、部分开启、未开启，点击跳转到定时检测设置页面

白名单：根据白名单功能实际开关状态判断，分为：开启、未开启，点击跳转到白名单页面

SQL防火墙：根据SQL防火墙SQL拦截状态是否启用判断，分为：全部开启、部分开启、未开启，点击跳转到SQL防火墙页面

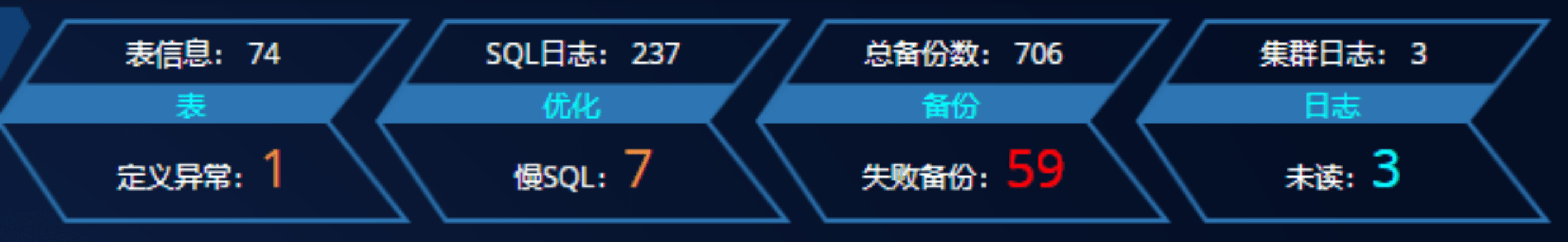

重要信息摘要

表： 第一行“表信息”为表信息页面中所有表的数量，第二行“定义异常”为在“表结构与表索引检测”中检测状态非正常的表数量

优化： 第一行“SQL日志”为管理平台“操作日志智能分析”功能中已记录的SQL数量。第二行“慢SQL”为管理平台“操作日志智能分析”功能中标记的SQL。（当操作日志智能分析未开启SQL统计时，“SQL日志”与“慢SQL”显示未开启)

备份： 第一行“备份总数”为管理平台“备份任务”功能中所有备份记录数，第二行“失败备份”为备份状态为“备份失败”的任务记录数

日志： 第一行“集群日志”为管理平台“计算节点日志”功能中的总日志数量。第二行“未读”为计算节点日志中状态为“未读”的日志数量。当日志数量大于999时，页面显示999+

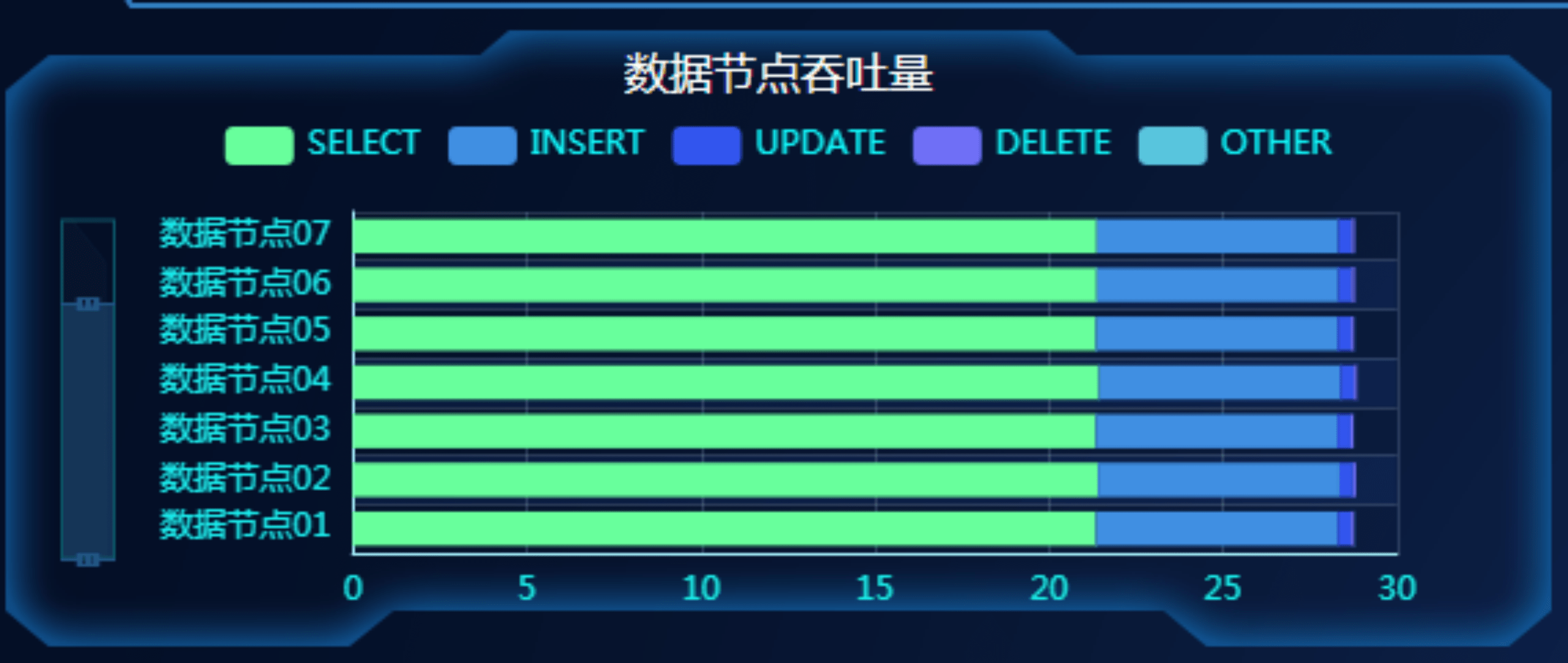

数据节点吞吐量

说明
显示集群中所有数据节点的实时吞吐量，吞吐类型包括：SELECT/INSERT/UPDATE/DELETE/OTHER。点击标题可跳转至“数据节点吞吐量”报表功能页面。

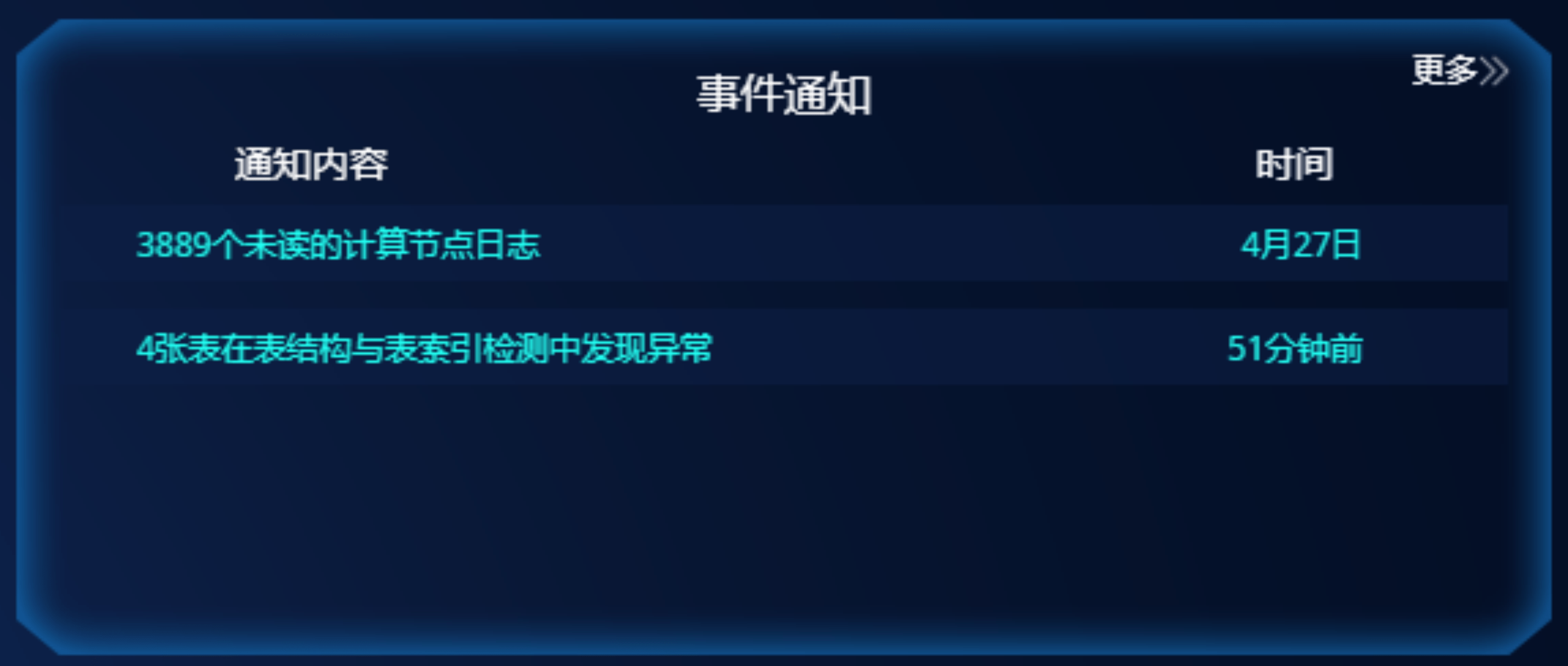

事件通知

注意
事件来源于管理平台右上角事件提醒标志的历史事件。点击【更多】可链接至“历史事件”查看更多更详细的通知内容。

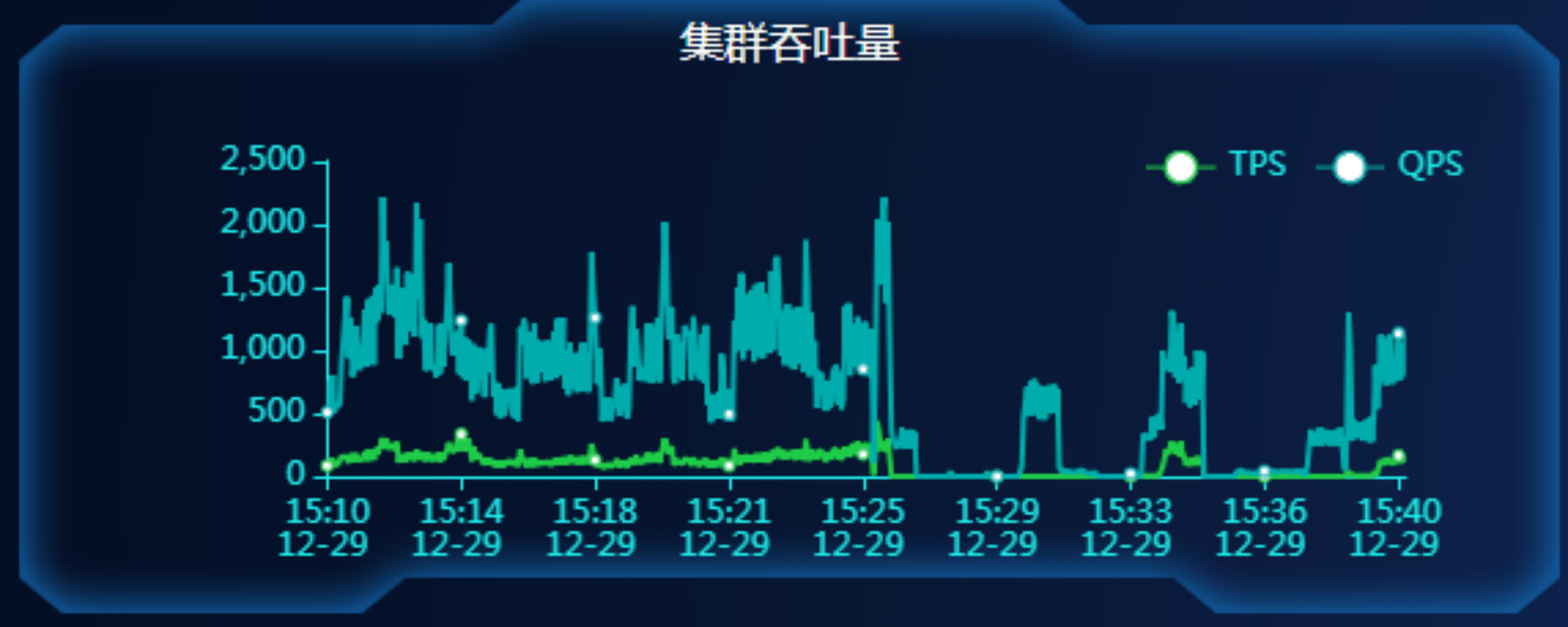

集群吞吐量

说明
显示集群中计算节点每秒事务数（TPS：Transactions Per Second）和每秒查询率（QPS：Query Per
Second）。

• 多节点模式的集群显示的“集群吞吐量”为所有计算节点之和

• 事务外TPS不统计SELECT操作，事务内SELECT/UPDATE/DELETE/INSERT都会统计

• QPS不统计“begin、commit”等事务语句

• 点击标题可链接至“计算节点流量”功能页面

• 页面数据刷新频率为3秒

数据量与吞吐量概览

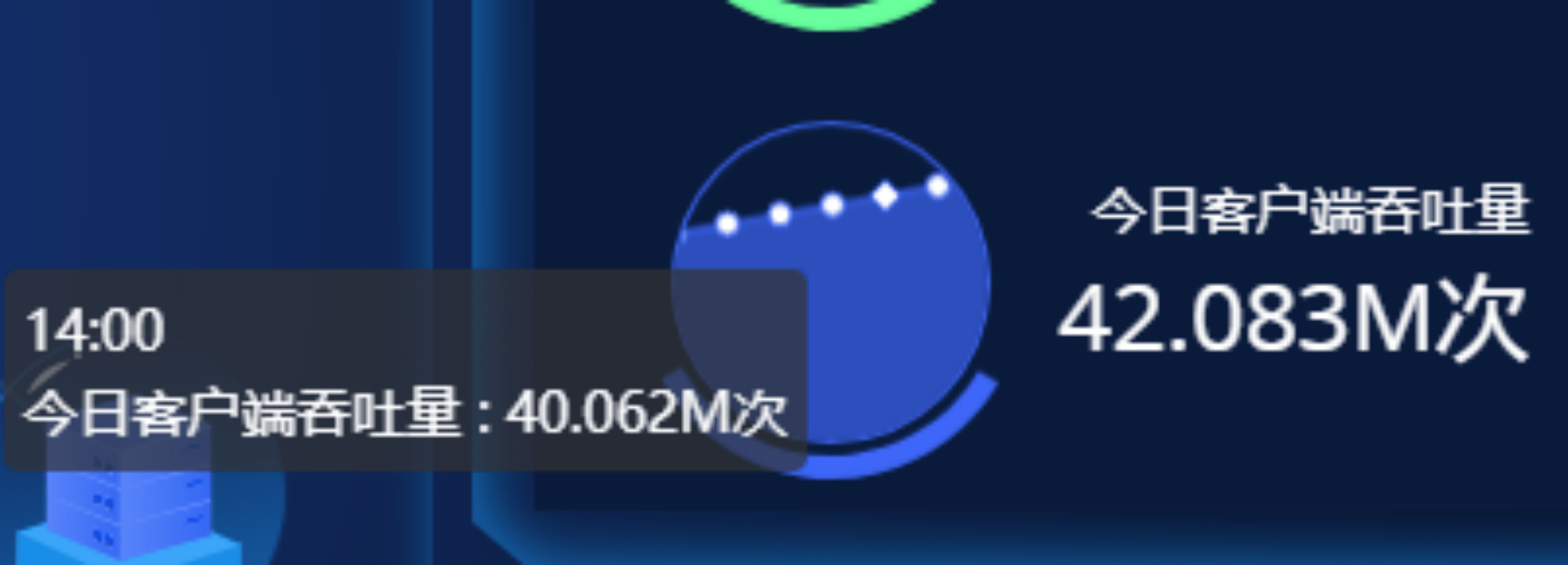

今日客户端吞吐量

说明
客户端吞吐量为前端应用发往计算节点的操作（SELECT、INSERT、UPDATE、DELETE、OTHER）量统计

• 显示集群中所有计算节点今日客户端吞吐量数据，按照自然日计算统计

• 页面刷新频率为1分钟

• 今日客户端吞吐量每日凌晨清零，若当日未做任何操作则显示为0

• 点击曲线图可链接至“计算节点吞吐量”报表详情页面

今日后端吞吐量

说明
后端吞吐量为计算节点发往底层数据节点的操作（SELECT、INSERT、UPDATE、DELETE、OTHER）量统计。

• 显示集群中所有计算节点今日后端吞吐量数据，按照自然日计算统计

• 页面刷新频率为1分钟

• 今日客户端吞吐量每日凌晨清零，若当日未做任何操作则显示为0

• 点击曲线图可链接至“数据节点吞吐量”报表详情页面

今日新增数据量

说明
今日新增数据量为集群从今日零点起至当前时间业务数据量变化展示。若为负数则代表数据量较零点时减少了。

• 页面数据1小时更新一次

• 每天凌晨自动清零

• 计算公式：集群所有表在正常存储节点中的数据量之和减去今天凌晨之前记录的数据量

• 点击曲线图可链接至“集群数据量”报表详情页面

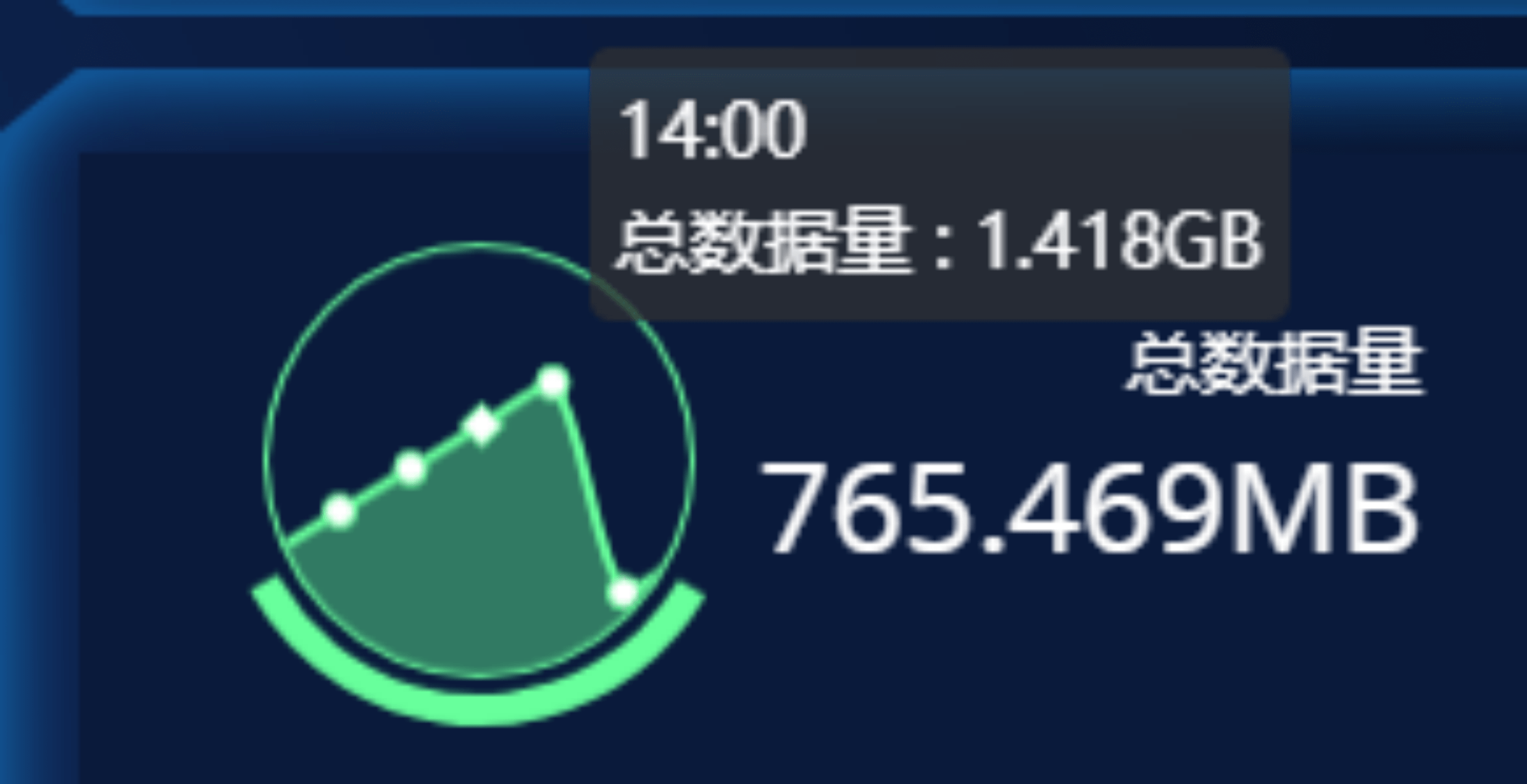

总数据量

说明
显示集群中所有数据节点的当前总数据量数据，即所有表在正常存储节点中的数据量之和。

• 页面数据1小时更新一次

• 只获取当前数据节点下主存储节点的数据容量

• 点击曲线图可链接至“集群数据量”报表详情页面

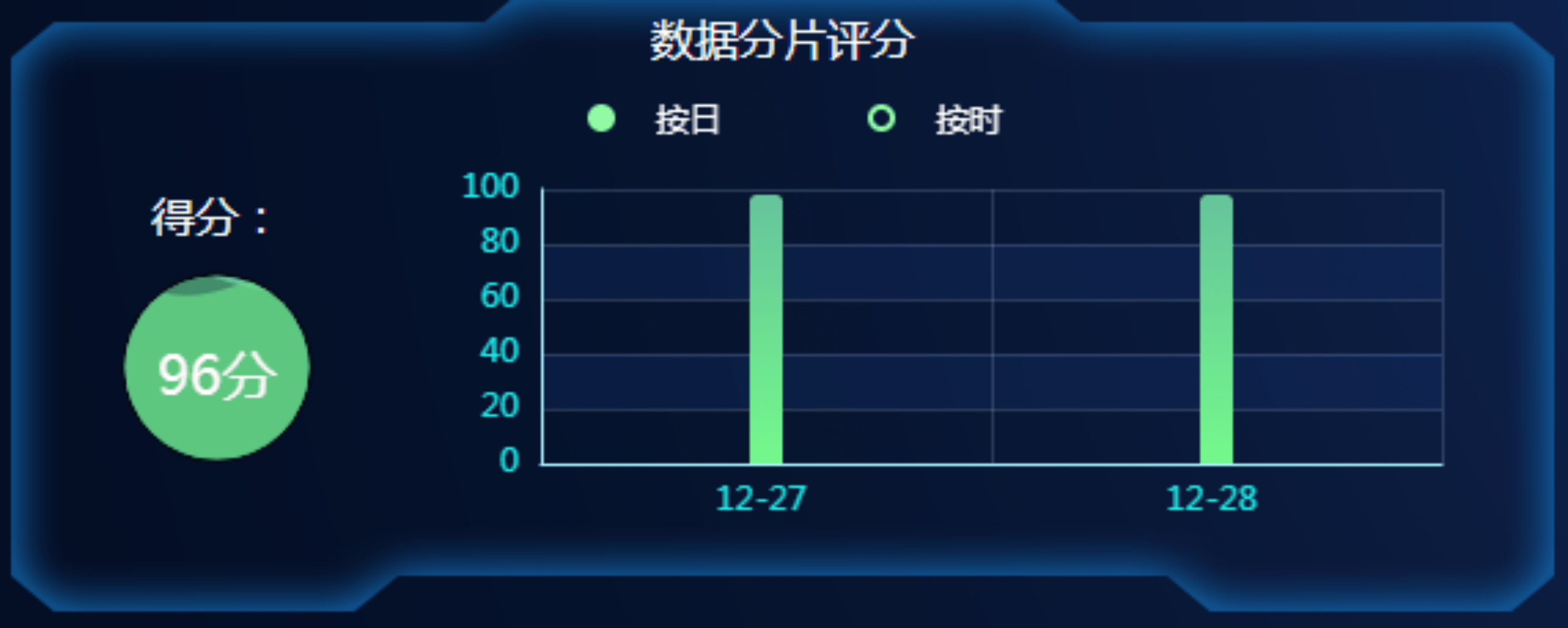

数据分片评分

说明
通过打分的方式体现集群中水平分片表的拆分优劣情况，当计算节点启动不足24小时得分无法计算，页面不予显示。点击标题处会跳转到“数据分片评分”详情界面。评分趋势图显示近期分片合理性评分变化情况，可以选择按天查看和按小时查看。

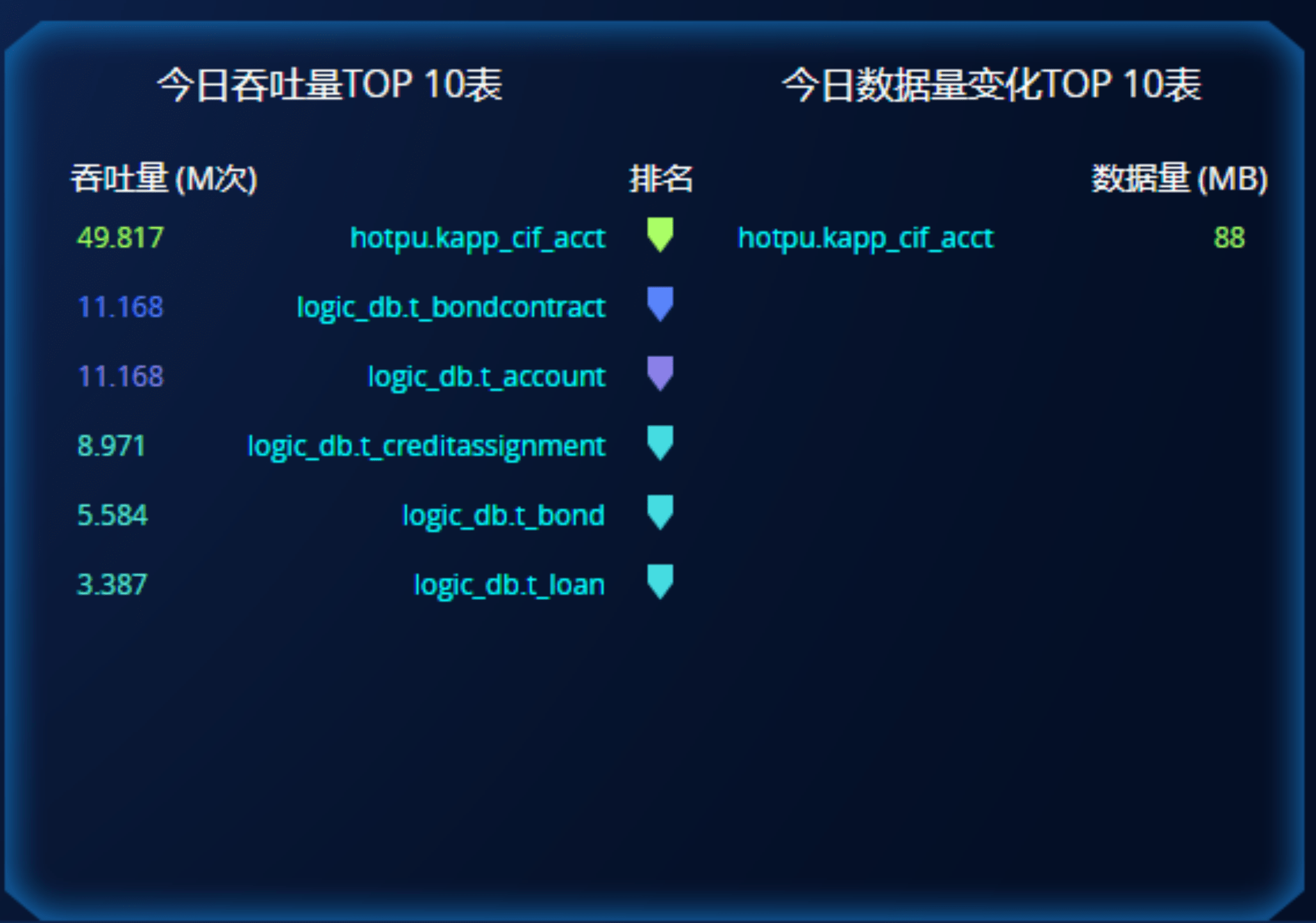

今日TOP 10表

说明
显示集群中当日数据量变化最大与吞吐量最高的前十业务表。

• 数据量变化TOP 10 按表数据新增或下降的绝对值进行前10排序

• 全局表取的数据量为各数据节点下主存储节点数据量的平均值

• 水平分片表取的数据量为所有数据节点下主存储节点数据量总和

• 点击“今日吞吐量TOP10表”区域可链接至“计算节点吞吐量”报表详情页面；点击“今日数据量量TOP10表”区域可链接至“集群数据量”报表详情页面

吞吐速率

说明
显示前端（前端应用发往计算节点）与后端（计算节点发往数据节点）实时的SELECT、INSERT、UPDATE、DELETE的操作频率，单位（次/s）。

• 页面数据刷新频率为3秒

• 计算方式：用固定时间内操作增量除以间隔时间得出每秒操作频率

• 多节点模式集群操作增量为集群所有计算节点统计之和

• 点击“前端吞吐速率”区域可链接至计算节点吞吐量报表详情页面；点击“后端吞吐速率”区域可链接至“数据节点吞吐量”报表详情页面

集群概览

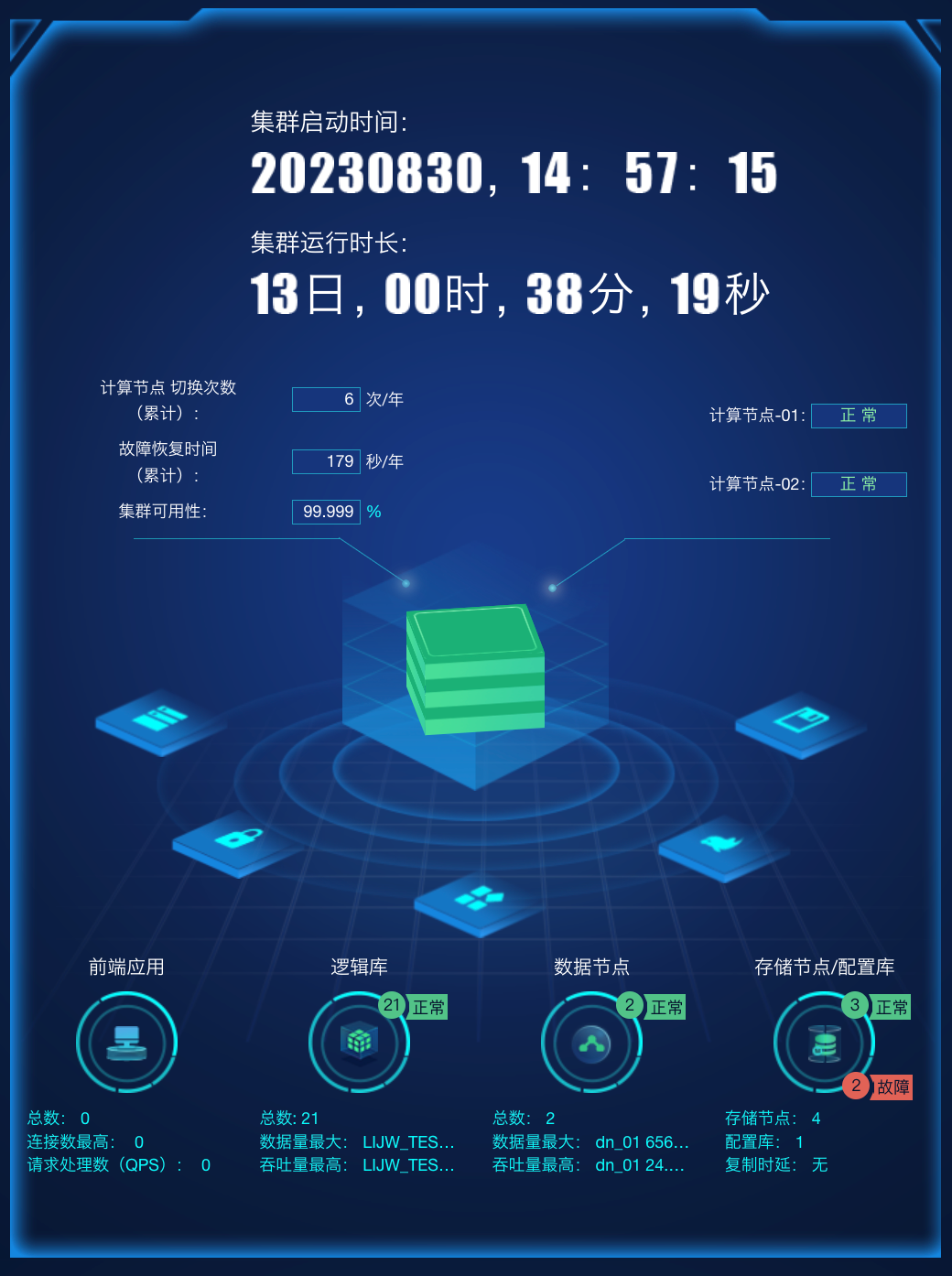

主备节点模式集群概览：

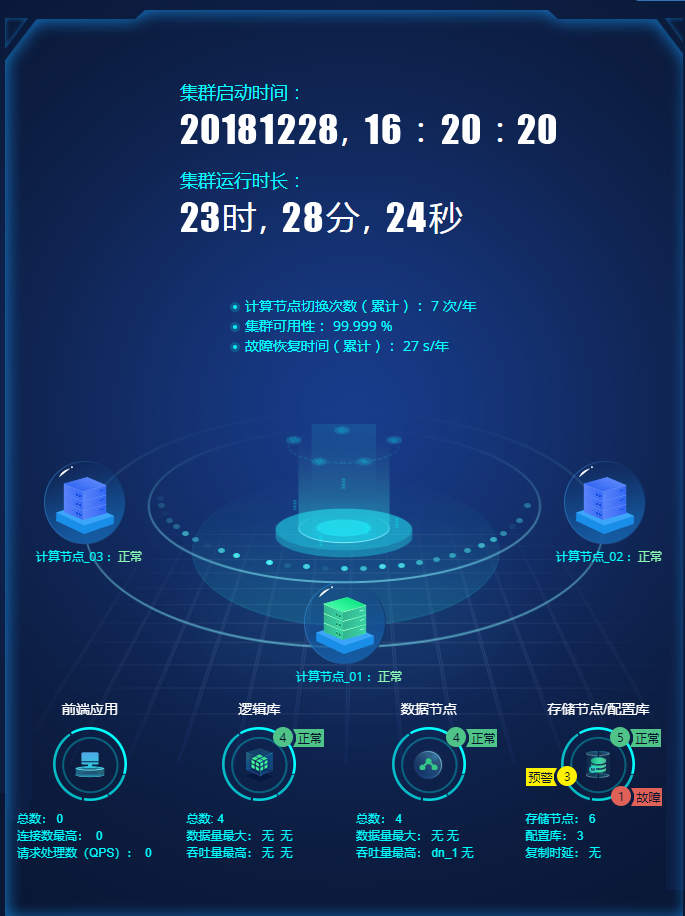

多节点模式集群概览：

• 集群启动时间：显示当前主计算节点的实际启动时间

• 集群运行时长：显示当前主计算节点从启动至今运行时间

• 计算节点切换次数：主备模式集群计算节点集群的高可用切换次数或多节点模式集群计算节点换主次数。按自然年进行统计

• 集群可用性：利用“故障恢复时间”除以一个自然年得出

• 故障恢复时间：集群发生高可用切换或换主时的消耗时间，即从发生故障到恢复可用的这段时间。按自然年进行累加统计

• 前端应用：显示前端应用总数、连接数最高的前端应用、QPS最高的前端应用，数据从“智能逻辑拓扑”中获取

• 逻辑库：显示逻辑库总数、逻辑库正常或预警状态的个数，数据量和操作量最大的逻辑库信息。数据从“智能逻辑拓扑”获取

• 数据节点：显示数据节点总数、数据节点正常或预警状态的个数、数据量和操作量最大的数据节点信息。数据从“智能逻辑拓扑”获取

• 存储节点/配置库：显示存储节点总数、配置库总数、存储节点正常或预警或故障状态的个数、存在复制时延的存储节点信息、存在复制延迟的配置库信息。数据从“智能逻辑拓扑”获取
