嵌入式系统针对GPIO的开发，大部分都是采用c/c++进行开发，也有在树莓派上针对GPIO的java开发包，但必须要用树莓派平台，但友善之臂Friendarm的板子并不支持，只能自己想办法，在这里我们用Jni技术，直接调用友善之臂Friendarm的驱动包接口

1.首先下载友善之臂Friendarm的开发包Matrix，并编译

apt-get update && apt-get install git git clone https://github.com/friendlyarm/matrix.git

2 . 针对NanoPC T3修改common.h, common.c两个文件
可能T3比较新，官方的开发包并没有包含对T3的初始化的支持，所以需要修改这两个文件

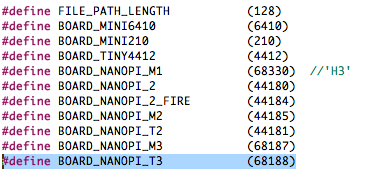

在common.h中增加BOARD_NANOPI_T3 的宏定义

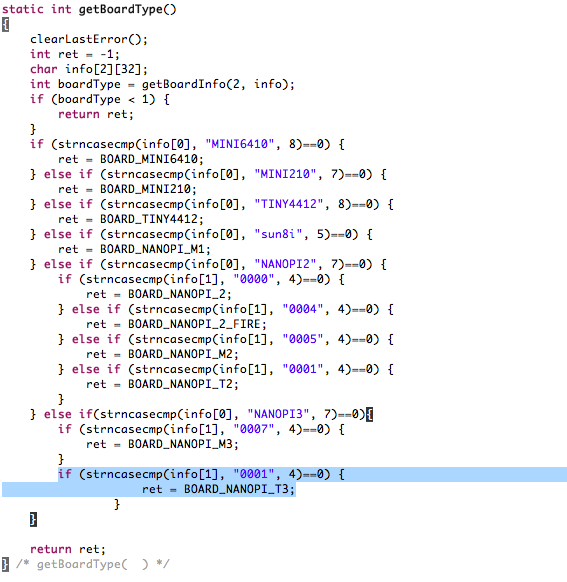

在common.c getBoardType函数中增加T3的识别

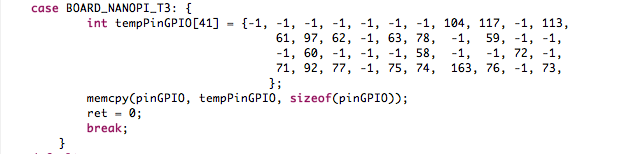

在gpio.c initPinGPIO函数中增加T3的初始化代码，T3和M3的一样，copy过来就可以

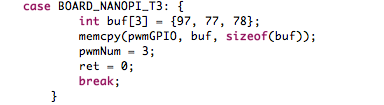

在pwm.c initPwmGPIO函数中增加T3的初始化代码，T3和M3的一样，copy过来就可以

1. 生成Java Jni类包装C语音库的函数，并实现c语言代码，并编译打包
   java代码如下：

public class FriendarmLib {

    static
    {
        System.loadLibrary("friendarm");////调用的动态链接库文件名为libfriendarm.so;
    }

    ///////////common
    public native static int boardInit();

    public native static int initPinGPIO(int board);
    public native static int pintoGPIO(int pin);
    public native static int exportGPIOPin(int pin);
    public native static int unexportGPIOPin(int pin);

    // GPIO_LOW or GPIO_HIGH
    public native static int setGPIOValue(int pin, int value);
    public native static int getGPIOValue(int pin);

    // GPIO_IN or GPIO_OUT
    public native static int setGPIODirection(int pin, int direction);
    public native static int getGPIODirection(int pin);

    //PWM GPIO
    public native static int initPwmGPIO(int board);
    public native static int PWMPlay(int pin, int freq, int duty);
    public native static int PWMStop(int pin);
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28

在FriendarmLib.java目录下执行javac FriendarmLib.java在此目录下编译生成 FriendarmLib.class文件。
在src目录下执行javah com.diego.jni.FriendarmLib在src目录下生成com_diego_jni_FriendarmLib.h文件；注意的是一定在src目录下，javah后面是包路径。

/* DO NOT EDIT THIS FILE - it is machine generated */
#include <jni.h>
/* Header for class com_diego_jni_FriendarmLib */

#ifndef _Included_com_diego_jni_FriendarmLib
#define _Included_com_diego_jni_FriendarmLib
#ifdef __cplusplus
extern "C" {
#endif
/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    boardInit
 * Signature: ()I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_boardInit
  (JNIEnv *, jclass);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    initPinGPIO
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_initPinGPIO
  (JNIEnv *, jclass, jint);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    pintoGPIO
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_pintoGPIO
  (JNIEnv *, jclass, jint);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    exportGPIOPin
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_exportGPIOPin
  (JNIEnv *, jclass, jint);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    unexportGPIOPin
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_unexportGPIOPin
  (JNIEnv *, jclass, jint);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    setGPIOValue
 * Signature: (II)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_setGPIOValue
  (JNIEnv *, jclass, jint, jint);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    getGPIOValue
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_getGPIOValue
  (JNIEnv *, jclass, jint);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    setGPIODirection
 * Signature: (II)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_setGPIODirection
  (JNIEnv *, jclass, jint, jint);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    getGPIODirection
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_getGPIODirection
  (JNIEnv *, jclass, jint);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    initPwmGPIO
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_initPwmGPIO
  (JNIEnv *, jclass, jint);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    PWMPlay
 * Signature: (III)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_PWMPlay
  (JNIEnv *, jclass, jint, jint, jint);

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    PWMStop
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_PWMStop
  (JNIEnv *, jclass, jint);

#ifdef __cplusplus
}
#endif
#endif

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37
• 38
• 39
• 40
• 41
• 42
• 43
• 44
• 45
• 46
• 47
• 48
• 49
• 50
• 51
• 52
• 53
• 54
• 55
• 56
• 57
• 58
• 59
• 60
• 61
• 62
• 63
• 64
• 65
• 66
• 67
• 68
• 69
• 70
• 71
• 72
• 73
• 74
• 75
• 76
• 77
• 78
• 79
• 80
• 81
• 82
• 83
• 84
• 85
• 86
• 87
• 88
• 89
• 90
• 91
• 92
• 93
• 94
• 95
• 96
• 97
• 98
• 99
• 100
• 101
• 102
• 103
• 104
• 105
• 106
• 107
• 108
• 109

com_diego_jni_FriendarmLib.h文件是项目中，供C语言调用的头文件，只需要实现此头文件中定义的接口函数，就可以了。com_diego_jni_FriendarmLib.c文件的代码如下：

/*
 * com_diego_jni_FriendarmLib.c
 *
 *  Created on: Oct 3, 2016
 *      Author: william
 */
#include <stdio.h>
#include "com_diego_jni_FriendarmLib.h"
#include "common.h"
#include "libfahw-gpio.h"
#include "libfahw-filectl.h"
#include "libfahw-pwm.h"

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    boardInit
 * Signature: ()I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_boardInit
  (JNIEnv * env, jclass jc){
    //printf("******this is in c file\n");
    return (jint)boardInit();
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    initPinGPIO
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_initPinGPIO
  (JNIEnv * env, jclass jc, jint board){
    return (jint)initPinGPIO(board);
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    pintoGPIO
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_pintoGPIO
  (JNIEnv * env, jclass jc, jint pin){
    return (jint)pintoGPIO(pin);
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    exportGPIOPin
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_exportGPIOPin
  (JNIEnv * env, jclass jc, jint pin){
    return (jint)exportGPIOPin(pin);
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    unexportGPIOPin
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_unexportGPIOPin
  (JNIEnv * env, jclass jc, jint pin){
    return (jint)unexportGPIOPin(pin);
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    setGPIOValue
 * Signature: (II)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_setGPIOValue
  (JNIEnv * env, jclass jc, jint pin, jint value){
    return (jint)setGPIOValue(pin,value);
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    getGPIOValue
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_getGPIOValue
  (JNIEnv * env, jclass jc, jint pin){
    return (jint)getGPIOValue(pin);
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    setGPIODirection
 * Signature: (II)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_setGPIODirection
  (JNIEnv * env, jclass jc, jint pin, jint direction){
    return (jint)setGPIODirection(pin,direction);
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    getGPIODirection
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_getGPIODirection
  (JNIEnv * env, jclass jc, jint pin){
    return (jint)getGPIODirection(pin);
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    initPwmGPIO
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_initPwmGPIO
  (JNIEnv * env, jclass jc, jint board){
    return (jint)initPwmGPIO(board);
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    PWMPlay
 * Signature: (III)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_PWMPlay
  (JNIEnv * env, jclass jc, jint pin, jint freq, jint duty){
    return (jint)PWMPlay(pin,freq,duty);
}

/*
 * Class:     com_diego_jni_FriendarmLib
 * Method:    PWMStop
 * Signature: (I)I
 */
JNIEXPORT jint JNICALL Java_com_diego_jni_FriendarmLib_PWMStop
  (JNIEnv * env, jclass jc, jint pin){
    return (jint)PWMStop(pin);
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37
• 38
• 39
• 40
• 41
• 42
• 43
• 44
• 45
• 46
• 47
• 48
• 49
• 50
• 51
• 52
• 53
• 54
• 55
• 56
• 57
• 58
• 59
• 60
• 61
• 62
• 63
• 64
• 65
• 66
• 67
• 68
• 69
• 70
• 71
• 72
• 73
• 74
• 75
• 76
• 77
• 78
• 79
• 80
• 81
• 82
• 83
• 84
• 85
• 86
• 87
• 88
• 89
• 90
• 91
• 92
• 93
• 94
• 95
• 96
• 97
• 98
• 99
• 100
• 101
• 102
• 103
• 104
• 105
• 106
• 107
• 108
• 109
• 110
• 111
• 112
• 113
• 114
• 115
• 116
• 117
• 118
• 119
• 120
• 121
• 122
• 123
• 124
• 125
• 126
• 127
• 128
• 129
• 130
• 131
• 132
• 133
• 134

将com_diego_jni_FriendarmLib.h上传到友善之臂Friendarm T3主板~/matrix/lib/includes目录。
将com_diego_jni_FriendarmLib.c上传到友善之臂Friendarm T3主板~/matrix/lib目录。

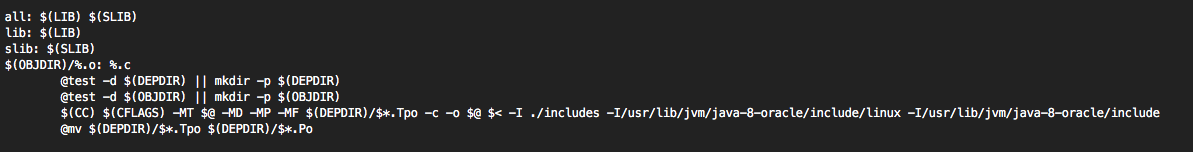

修改~/matrix/lib目录下Makefile文件的编译段，增加jvm相关头文件的包含目录，修改后的代码如下：

接下来执行在~/matrix/lib目录下执行make命令，在/matrix/lib/.obj目录下会生成所有的.o文件, 注意.obj目录是隐藏目录，在lib目录下执行cd .obj目录即可进入此目录，执行ls目录可以看到所有生成的.o 文件

打包动态链接.so文件，执行如下命令：
gcc -Wall -rdynamic -shared -o libfriendarm.so com_diego_jni_FriendarmLib.o common.o gpio.o pwm.o filectl.o
注意这里需要用的目标文件.o 文件全部打包进去，否则调用会出错。执行完成后会生成libfriendarm.so文件

执行mv libfriendarm.so /usr/lib命令将libfriendarm.so文件移动到java的搜索目录下。
接下来就可以在java中调用官方的c语言包，调用的示例代码如下：

try{
            int i=FriendarmLib.boardInit();
            System.out.println("****** the result for gpio is :"+i);
        }catch(Exception e){
            e.printStackTrace();
            System.exit(0);
        }

• 1
• 2
• 3
• 4
• 5
• 6
• 7

执行后输出入下:

输出信息中T3的主板是NANOPI3和M3是一样的，官方应该及时更新库文件。

4.在本例中只用到了GPIO，和PWM所以只打包了相应的接口函数，可以按照此方法打包其他需要的接口，在Java中调用；如果方便，还是使用树莓派的比较方便，有开源项目pi4j 项目专门针对树莓派的硬件接口提供Java调用接口。友善之臂的板子性能不错，但需要加强针对生态的建设，另外要吐槽的是，虽然板子集成了蓝牙，但蓝牙不能用，官方也不解决。
