【树莓派】制作树莓派最小镜像：img裁剪瘦身

制作树莓派镜像，可以参考这篇文章：http://blog.csdn.net/talkxin/article/details/50456282

摘录部分要点内容如下（如果作者不允许转载，请联系即删除）：

一、查看当前系统所占容量
用Win32DiskImager来制作镜像时是将sd卡正卡全部做成镜像，是因为无法读取到linux分区的原因，所以我们在制作镜像前，先要确定我们当前系统所占用了多少系统空间，即备份镜像的大小。

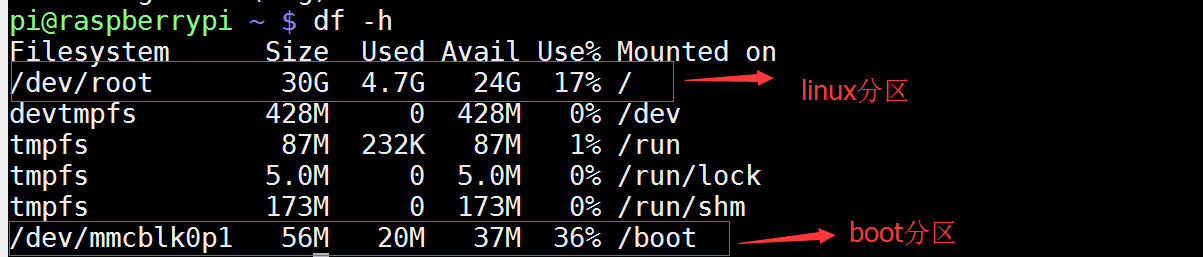

#查看当前系统所占用的空间

df -lh




可以看到，树莓派是有两个分区，所以boot 【size】+linux【Used】+分区损耗【因为格式转换，所以会损耗5%~10%】=镜像实际大小，所以若used使用百分比超过50%那么就无法在sd中创建此镜像。

二、安装需要的软件
dosfstools：fat32分区格式化工具
dump：dump & restore 备份工具
parted & kpartx：虚拟磁盘工具

sudo apt-get install dosfstools dump parted kpartx





三、生成空白img
根据一里面系统所占用的空间，生成空白的img。

#df为磁盘占用空间

sudo dd if=/dev/zero of=raspberrypi.img bs=1K count=$df





这也是错误比较多的地方，有人不理解原文中count=2500参数的意义，此参数是用dd命令创建一个大约2.5G的空白镜像，若不使用第一步来算出实际镜像大小的话，制作出来的镜像就会出错

此处注意
dd命令中【1k=1024b;1KB=1000b;1M=1024kb;1MB=1000kb】

四、分割虚拟磁盘
我们已将空白的img创建完毕，现在需要通过parted将磁盘分为boot与root区
通过sudo fdisk -l /dev/mmcblk0得知

第一个分区为boot分区，采用FAT32格式，由sector 8192开始到sector 12879
第二个分割区采用EXT4，由sector 122880开始到空白img结尾。

sudo parted raspberrypi.img --script -- mklabel msdos
sudo parted raspberrypi.img --script -- mkpart primary fat32 8192s 122879s
sudo parted raspberrypi.img --script -- mkpart primary ext4 122880s -1





五、挂载虚拟磁盘并格式化

loopdevice：执行 losetup 连接 img 文件的 loop device
device：执行完 kpartx 后，虚拟磁盘代号。
partBoot：由 device 加上 p1 组合而成的 FAT32 虚拟磁盘分区。
partRoot：由 device 加上 p2 组合而成的 EXT4 虚拟磁盘分区。

首先建立虚拟磁盘并分区

loopdevice=`sudo losetup -f --show raspberrypi.img`
device=`sudo kpartx -va $loopdevice | sed -E 's/.*(loop[0-9])p.*/\1/g' | head -1`
device="/dev/mapper/${device}"
partBoot="${device}p1"
partRoot="${device}p2"





然后格式化虚拟磁盘分区

#boot分区用fat32进行格式化
sudo mkfs.vfat $partBoot
sudo mkfs.ext4 $partRoot



六、开始备份
boot分区为fat32格式，可以直接利用cp命令直接拷贝

sudo mount -t vfat $partBoot /media
sudo cp -rfp /boot/* /media/
sudo umount /media







linux分区为ext4格式，需要利用dump & restore备份

#跳过raspberrypi.img不备份
sudo chattr +d raspberrypi.img
sudo mount -t ext4 $partRoot /media/
cd /media
sudo dump -h 0 -0uaf - / | sudo restore -rf -
cd
sudo umount /media



这里原文中也有一点bug，用dump进行磁盘备份时，会将之前创建的空白img一并备份进去，通过chattr跳过raspberrypi.img

七、备份完毕，卸载虚拟磁盘
此时，已将所有数据备份至空白img，此时就可以卸载虚拟磁盘，将img拷贝出保存了。
然后利用Win32DiskImager或者df命令即可将该raspberrypi.img恢复至sd卡上。

sudo kpartx -d $loopdevice
sudo losetup -d $loopdevice



这里是整理后的脚本，编辑sudo vi backup.sh，复制以下内容，sudo chmod 777 backup.sh，然后sudo ./backup.sh就可以在当前脚本目录中生成树莓派的SD卡镜像了。



也可以参考如下shell脚本：

#!/bin/sh
sudo apt-get install -y dosfstools parted kpartx rsync
df=`df -P | grep /dev/root | awk '{print $3}'`
dr=`df -P | grep /dev/mmcblk0p1 | awk '{print $2}'`
df=`echo $df $dr |awk '{print int(($1+$2)*1.2)}'`
sudo dd if=/dev/zero of=raspberrypi.img bs=1K count=$df
sudo parted raspberrypi.img --script -- mklabel msdos
start=`sudo fdisk -l /dev/mmcblk0| awk 'NR==10 {print $2}'`
start=`echo $start's'`
end=`sudo fdisk -l /dev/mmcblk0| awk 'NR==10 {print $3}'`
end2=$[end+1]
end=`echo $end's'`
end2=`echo $end2's'`

sudo parted raspberrypi.img --script -- mkpart primary fat32 $start $end
sudo parted raspberrypi.img --script -- mkpart primary ext4 $end2 -1

loopdevice=`sudo losetup -f --show raspberrypi.img`
device=`sudo kpartx -va $loopdevice | sed -E 's/.*(loop[0-9])p.*/\1/g' | head -1`
device="/dev/mapper/${device}"
partBoot="${device}p1"
partRoot="${device}p2"
sudo mkfs.vfat $partBoot
sudo mkfs.ext4 $partRoot
sudo mount -t vfat $partBoot /media
sudo cp -rfp /boot/* /media/
sudo umount /media
sudo mount -t ext4 $partRoot /media/
cd /media
sudo rsync -aP --exclude="raspberrypi.img" --exclude=/media/* --exclude=/sys/* --exclude=/proc/*  --exclude=/tmp/* / ./
cd
sudo umount /media
sudo kpartx -d $loopdevice
sudo losetup -d $loopdevice



其余参考：

【树莓派】制作树莓派所使用的img镜像（一）：http://www.cnblogs.com/haochuang/p/6066532.html
