基于FMEA和FTA进行故障预测和原因分析

基于 FMEA（失效模式与影响分析，Failure Mode and Effects Analysis） 和 FTA（故障树分析，Fault Tree Analysis） 进行故障预测和原因分析是一种系统化、结构化的方法，广泛应用于产品设计、制造过程改进以及质量控制中。以下是结合这两种方法进行故障预测和原因分析的步骤：

一、FMEA 的应用：识别潜在故障模式

FMEA 是一种自下而上的分析方法，主要用于识别系统或过程中可能发生的失效模式及其影响。它通过评估每个失效模式的严重性（Severity）、发生概率（Occurrence）和检测难度（Detection），计算风险优先数（RPN, Risk Priority Number），从而确定需要重点关注的故障。

FMEA 分析步骤：

  1. 定义范围：

    • 确定分析对象（如一个产品、系统或流程）。
    • 明确分析的目标和边界。

  2. 识别失效模式：

    • 列出系统或组件可能发生的失效模式（如断裂、短路、泄漏等）。

  3. 分析失效影响：

    • 对每种失效模式，分析其对系统性能、安全性或客户体验的影响。

  4. 评估失效原因：

    • 找出导致失效的根本原因（如材料缺陷、设计不足、操作不当等）。

  5. 评分与计算 RPN：

    • 根据严重性（S）、发生概率（O）和检测难度（D）分别打分（通常为 1-10 分）。
    • 计算风险优先数：RPN = S × O × D。

  6. 制定改进措施：

    • 针对高 RPN 的失效模式，制定预防或纠正措施（如设计优化、增加检测手段等）。

  7. 验证改进效果：

    • 重新评估改进后的失效模式，确保风险降低到可接受水平。

二、FTA 的应用：构建故障因果关系

FTA 是一种自上而下的分析方法，通过逻辑门（如“与”门、“或”门）将系统的顶层故障事件分解为底层的基本事件，帮助分析故障的根本原因及其组合关系。

FTA 分析步骤：

  1. 定义顶事件：

    • 确定需要分析的顶层故障事件（如“系统宕机”或“产品失效”）。

  2. 分解故障路径：

    • 使用逻辑门（如“与”门、“或”门）将顶事件逐步分解为中间事件和基本事件。
    • 基本事件是无法再分解的原因（如“电源中断”或“软件错误”）。

  3. 构建故障树：

    • 使用图形工具绘制故障树，明确各事件之间的因果关系。

  4. 定量分析：

    • 根据历史数据或专家经验，估算每个基本事件的发生概率。
    • 利用布尔代数计算顶事件的发生概率。

  5. 识别关键路径：

    • 找出对顶事件影响最大的基本事件或事件组合（即关键路径）。

  6. 制定改进措施：

    • 针对关键路径中的薄弱环节，采取预防措施（如提高可靠性、增加冗余设计等）。

三、FMEA 与 FTA 的结合应用

FMEA 和 FTA 可以相互补充，共同用于故障预测和原因分析：

  1. 使用 FMEA 识别潜在故障：

    • 通过 FMEA 系统地识别所有可能的失效模式及其影响。
    • 将高 RPN 的失效模式作为 FTA 的顶事件。

  2. 使用 FTA 深入分析根本原因：

    • 针对 FMEA 中识别的高风险失效模式，利用 FTA 构建故障树，深入分析其根本原因。
    • 找出导致故障的关键路径和薄弱环节。

  3. 综合评估与改进：

    • 结合 FMEA 的 RPN 和 FTA 的定量分析结果，评估故障的风险等级。
    • 制定全面的改进计划，优先解决高风险问题。

  4. 持续优化：

    • 定期更新 FMEA 和 FTA 分析结果，反映系统的变化和改进效果。
    • 不断优化设计和流程，提高系统的可靠性和安全性。

四、案例示例

假设我们正在分析某汽车制动系统的故障风险：

1. 使用 FMEA：

  • 失效模式：制动失灵。
  • 失效影响：车辆失控，可能导致严重事故。
  • 失效原因：刹车片磨损、液压油泄漏、传感器故障等。
  • 评分：严重性（9/10）、发生概率（5/10）、检测难度（8/10）。
  • RPN：9 × 5 × 8 = 360（高风险）。

2. 使用 FTA：

  • 顶事件：制动失灵。
  • 中间事件：液压系统故障、电子控制系统故障。
  • 基本事件：液压油泄漏、刹车片磨损、传感器信号丢失。
  • 定量分析：计算制动失灵的概率，并找出关键路径（如液压油泄漏导致的连锁反应）。

3. 综合改进：

  • 针对 FMEA 的高 RPN 和 FTA 的关键路径，采取以下措施：
    • 增加液压油泄漏检测报警功能。
    • 优化刹车片材质，延长使用寿命。
    • 提高传感器的可靠性。

通过结合 FMEA 和 FTA，可以更全面地识别和分析故障风险，为系统设计和改进提供科学依据。

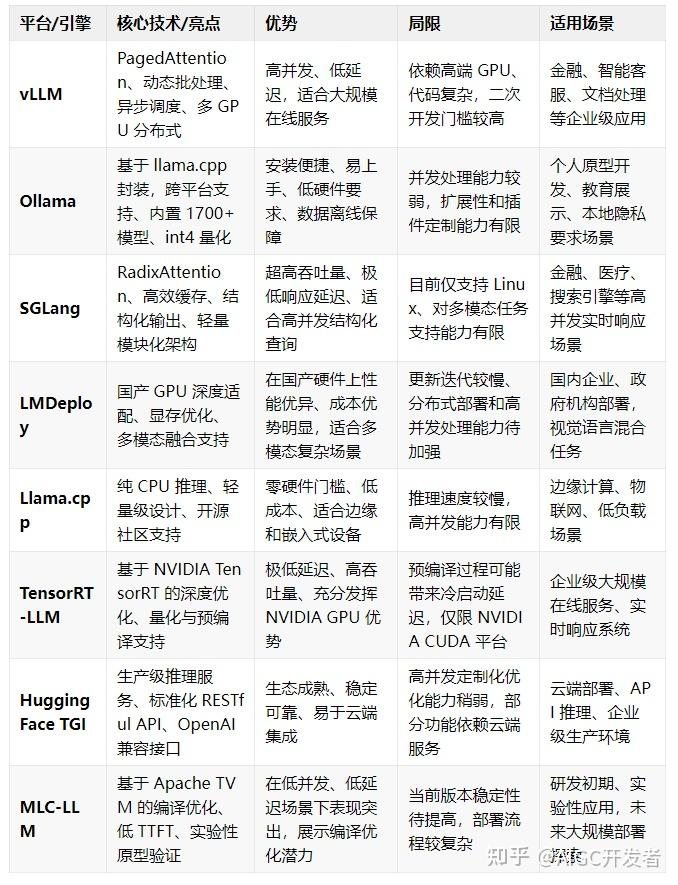

八款平台/引擎的技术特点、优势局限和适用场景，整理了以下综合对比表
