纹理的应用

环境光照

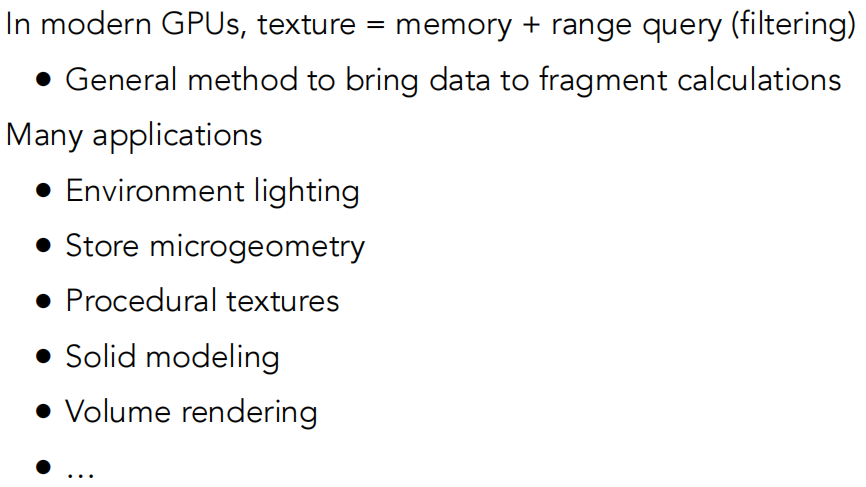

现在的 GPU 里，我们可以把纹理理解成就是一块内存，包括我可以对这块内存上进行范围查询（或滤波）。可以理解成有一块区域我可以做点查询，可以做范围查询，可以做得非常快。

Environment Map

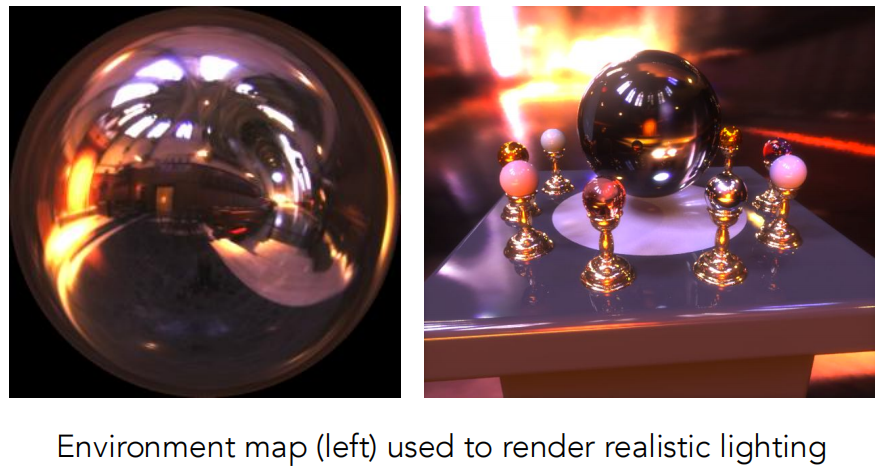

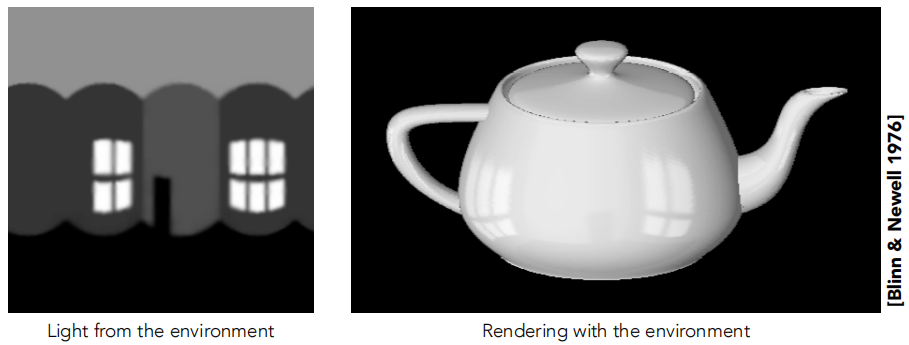

如在一个房间内，来自四面八方都会有光，如果我能把各个方向的光都能记录下来，就叫做环境贴图。就是我们可以用纹理去描述整个环境光长什么样，然后我用这个纹理去渲染物体。这个当然要比点光源要好很多。这个茶壶叫犹他茶壶，因为最早是犹他大学做的。因为我们认为环境光来自无限远处，所以我只要记录某个方向的光照就行了。

但实际上环境的光照当然不能用这么简单地定义，因为我从房间的一个地方走到另一个地方，接受光照的方向当然发生了变化。这里的环境贴图认为是环境光来自无限远。

那么我就可以把环境光存储在一个球面上，并且可以像世界地图那样展开。

Spherical Environment Map

展开后会有一个扭曲问题，上面和下面向中间扭曲。这里可以在世界地图上想象出来。

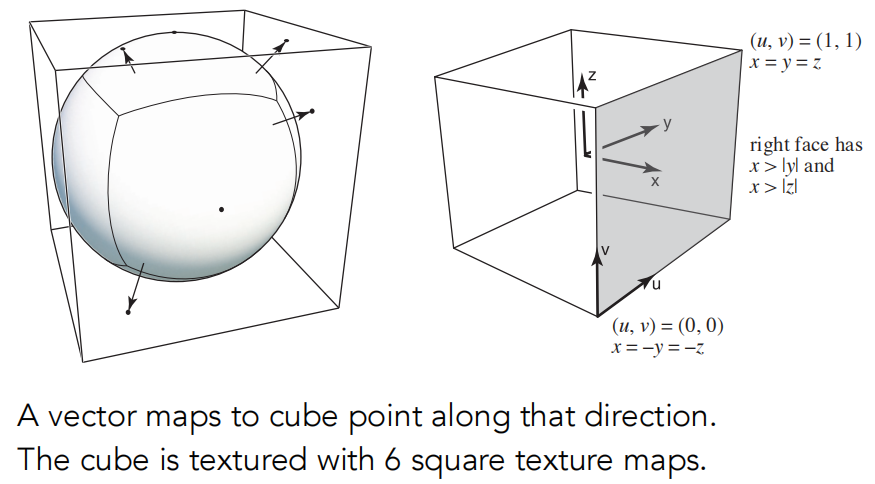

可以用一个立方体来记录：

正方体的展开就没有任何问题。这种方法叫做 Cube Map

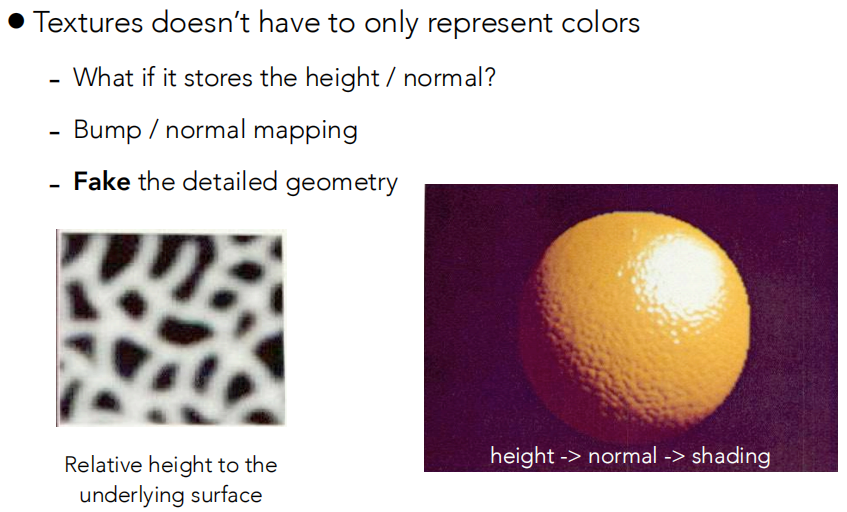

纹理不止可以定义颜色，还可以做凹凸贴图（法线贴图）。

如果真要在一个球上表示凹凸不平，相对高度变化的形状，那得用多少个三角形才能表示。也就是说，我们可以在不把几何形体变复杂的情况下，通过一个复杂的纹理从而定义任何一个点它的相对高度。相对高度发生变化，法线就会发生变化，人们看到着色上的明暗对比就是因为法线发生了变化。比如左边的图定义相对距离，表示相对高度。

凹凸贴图过程，可以看到法线方向改变了：

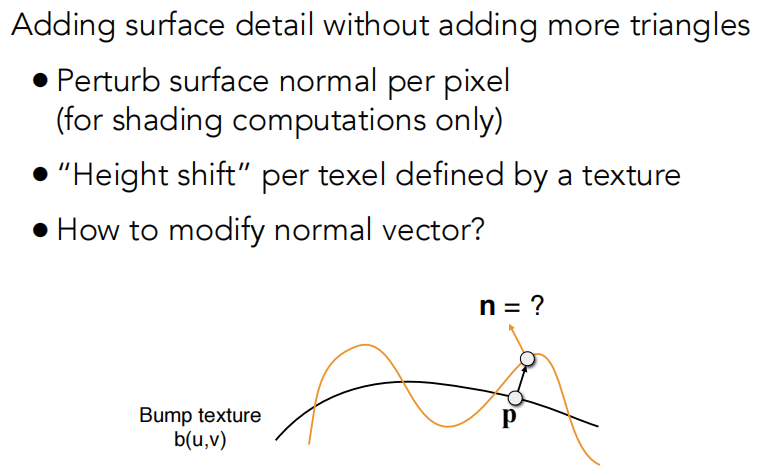

那么法线应当如何计算呢？

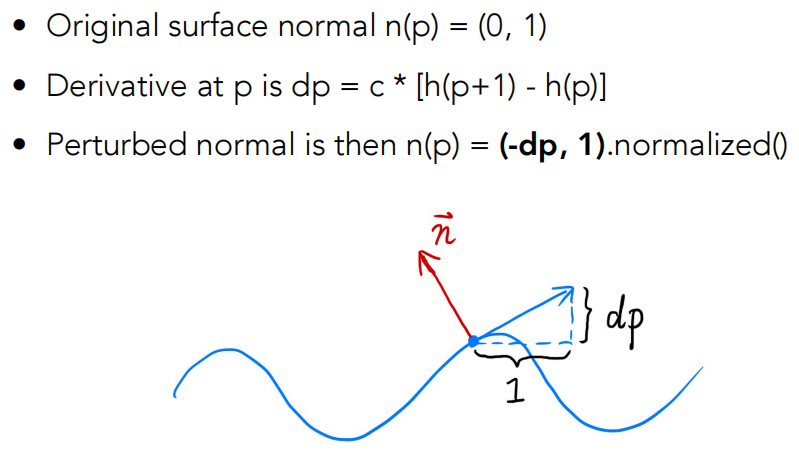

用差分的方法求出这个点所在曲线的切线，法线垂直于切线，从而求得法线。（旋转 90°：x、y 对换，并且把 y 加上负号）

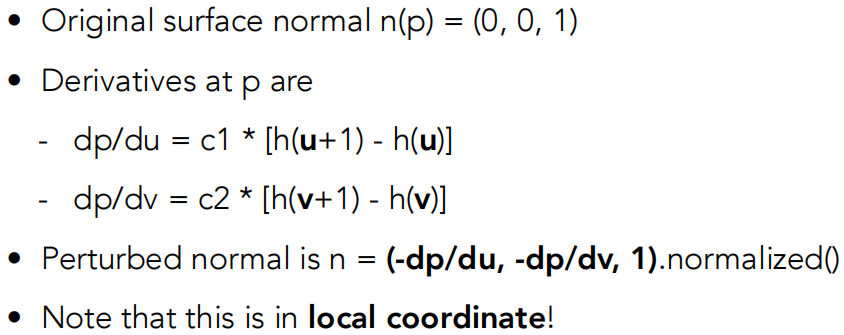

在平面上是这么做，那么在三维上呢？我们有个二维的贴图，原始的法线是 (0, 0, 1)，就看贴图如何影响这个点的法线的梯度。

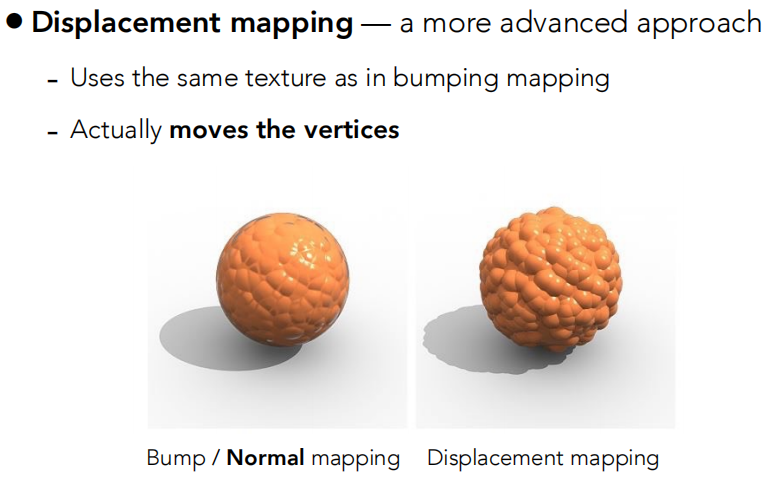

有一个更现代化的一种方法，叫位移贴图（Displacement Mapping）：

凹凸贴图只是给一个假的法线，而位移贴图是真的会把形状的点的位置进行移动。凹凸贴图在边缘的地方会露馅。位移贴图的效果就很明显，但它的代价就是要求模型本身的三角形要足够细，因为它改变的是三角形顶点的位置。DirectX 提供动态曲面细分，就是说我不需要开始有一个足够细的模型，可以根据需要来做它的细分。

纹理也不一定是二维的贴图，也可以是三维的，就是一个球把它砍成两半，还可以看到纹理。叫做体积贴图。

它们实际上没有真正生成纹理的图，它们定义了一个在三维空间中的一个噪声的函数，所以在空间中任何一个点它都有一个解析式，能够算出这个噪声的值，对于这个噪声我可以做一系列的处理，我可以做二值化等操作，然后变成我需要的样子，比如右图的大理石。

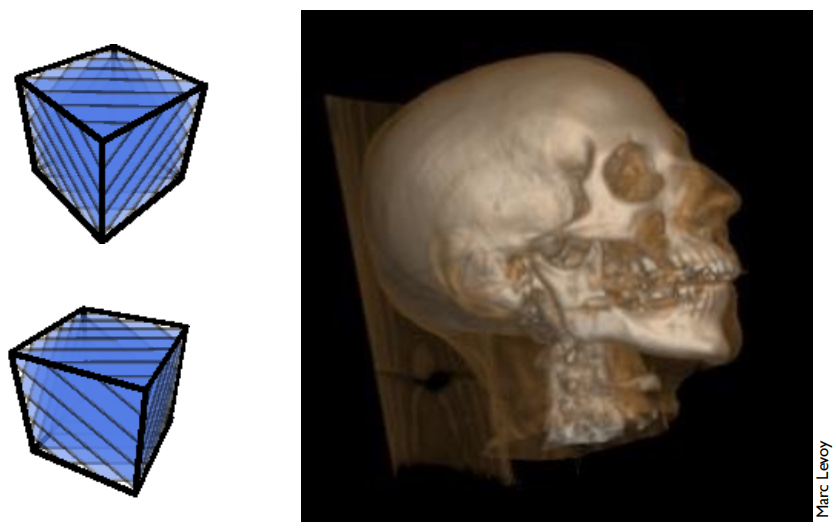

三维的纹理广泛应用在体积的渲染中，比如在医学中的应用。

纹理还可以记录一些之前已经计算好的值，比如阴影。
