JPEG编码协议--图片实例解析

    接上一篇JPEG压缩数据格式，本篇文章通过分析实例图片来理解学习文件格式。

图片实例一、

    通过16进制打开图片一，如下图所示，所有的标记和标记段已标出。





 依次解析这些字段：

①、SOI：独立标记，标识图像开始；

②、APP0：预留的APP数据，APP0一般为交换格式和图像识别信息。

       00 10  => APP0段长度等于16字节

       4A 46 49 46 00 =>ASCII码"JFIF"，包含一个空字符

       01 01 =>主版本号01，次版本号01

       00  =>像素密度单位； 0＝无单位；1＝点数/英寸；2＝点数/厘米

       00  01 => 水平方向密度

       00 01 => 垂直方向密度

       00 00 => 缩略图水平像素数目 缩略图垂直像素数目

③、DQT：定义量化表

       00 43 => DQT段长度是67字节

       00      => 量化表精度是8Bit，标号0量化表

       08 ~ 33 => 这64字节为标号0的量化表数据

④、DQT：定义量化表

       00 43 => DQT段长度是67字节

       01      => 量化表精度是8Bit，标号1量化表

       09 ~ 33 => 这64字节为标号1的量化表数据

⑤、SOF0：表示使用Baseline DCT变化、霍夫曼编码

       00 11 => 本段长度是17字节

       08      => 采样精度是8bit

       01 B9 => 图像高度为441像素

       01 66 => 图像宽带为358像素

       03      => 图像包含三个分量，为YCbCr图像  (1=灰度图，3＝YCbCr/YIQ 彩色图，4＝CMYK 彩色图)

       01 22 00 => Y分量的水平采样因子=2，垂直采样因子=2，使用标号0的量化表

       02 11 01 => Cb分量的水平采样因子=1，垂直采样因子=1，使用标号1的量化表

       03 11 01 => Cr分量的水平采样因子=1，垂直采样因子=1，使用标号1的量化表l

⑥、DHT：定义霍夫曼编码表

       00 1F  => 本段长度为31字节

       00       => DC表，标号0

       00 01 05 01 01 01 01 01 01 00 00 00 00 00 00 00 => 表示16种霍夫曼码的每种数量，可以累加这16个数=12

       00 01 02 03 04 05 06 07 08 09 0A 0B                    => 这12个数表示每种霍夫曼关联的值

⑦、DHT：定义霍夫曼编码表

       00 B5  => 本段长度为181字节

       10       => 交流表，标号0

       00 02 01 03 03 02 04 03 05 05 04 04 00 00 01 7D  => 表示16种霍夫曼码的每种数量，可以累加这16个数=162

       01 02  03 ... F8 F9 FA => 这162个数表示每种霍夫曼关联的值

⑧、DHT：定义霍夫曼表

       00 1F  => 本段长度为31字节

       01       => DC表，标号1

       00 03 01 01 01 01 01 01 01 01 01 00 00 00 00 00   => 表示16种霍夫曼码的每种数量，可以累加这16个数=12

       00 01 02 03 04 05 06 07 08 09 0A 0B                      => 这12个数表示每种霍夫曼关联的值

⑨、DHT：定义霍夫曼编码表

       00 B5  => 本段长度为181字节

       11       => 交流表，标号1

        00 02 01 02 04 04 03 04 07 05 04 04 00 01 02 77 =>  表示16种霍夫曼码的每种数量，可以累加这16个数=162

        00 1 02 ... F8 F9 FA => 这162个数表示每种霍夫曼关联的值

⑩、SOS：扫描数据开始

       00 0C  => SOS标记段长度是12字节

       03      => 图像包含三个分量，为YCbCr图像  (1=灰度图，3＝YCbCr/YIQ 彩色图，4＝CMYK 彩色图)，与SOF0中的字段相同

       01 00 => 图像第一分量（Y），选择标号0的DC霍夫曼表和标号0的AC霍夫曼表

       02 11 => 图像第二分量（Cb），选择标号1的DC霍夫曼表和标号1的AC霍夫曼表

       03 11 => 图像第三分量（Cr），选择标号1的DC霍夫曼表和标号1的AC霍夫曼表



       00      => 在Baseline DCT中，值为0

       3F      => 在Baseline DCT中，值为63

       00      => 在Baseline DCT中，值为0

       在SOS段之后紧跟着的就是图像编码数据，按照扫描行排列，数据以zig-zag顺序是从左到右、从上到下。

       F7 FA 28 ... 56 65 73 => 图像编码数据

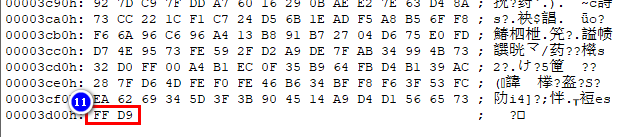

⑪、EOI：独立标记，标识图像结束；
