分布式一致性协议实现原理

为什么需要一致性

  1. 数据不能存在单个节点（主机）上，否则可能出现单点故障。
  2. 多个节点（主机）需要保证具有相同的数据。
  3. 一致性算法就是为了解决上面两个问题。

一致性算法的定义

一致性就是数据保持一致，在分布式系统中，可以理解为多个节点中数据的值是一致的。

一致性的分类

  • 强一致性
    • 说明：保证系统改变提交以后立即改变集群的状态。
    • 模型：
      • Paxos
      • Raft（muti-paxos）
      • ZAB（muti-paxos）
  • 弱一致性
    • 说明：也叫最终一致性，系统不保证改变提交以后立即改变集群的状态，但是随着时间的推移最终状态是一致的。
    • 模型：
      • DNS系统
      • Gossip协议

一致性算法实现举例

  • Google的Chubby分布式锁服务，采用了Paxos算法
  • etcd分布式键值数据库，采用了Raft算法
  • ZooKeeper分布式应用协调服务，Chubby的开源实现，采用ZAB算法

Paxos算法

  • 概念介绍
  1. Proposal提案，即分布式系统的修改请求，可以表示为[提案编号N，提案内容value]
  2. Client用户，类似社会民众，负责提出建议
  3. Propser议员，类似基层人大代表，负责帮Client上交提案
  4. Acceptor投票者，类似全国人大代表，负责为提案投票，不同意比自己以前接收过的提案编号要小的提案，其他提案都同意，例如A以前给N号提案表决过，那么再收到小于等于N号的提案时就直接拒绝了
  5. Learner提案接受者，类似记录被通过提案的记录员，负责记录提案

一、什么是Paxos

Paxos是一种算法，用于在一组通过异步网络通信的分布式设备之间达成共识。一个或多个客户端向Paxos提出一个值，当大多数(一半以上)运行Paxos的设备同意其中一个提议的value时，我们就达成了共识（Consensus）。Paxos被广泛使用，因为它是第一个被严格证明为正确的共识算法。

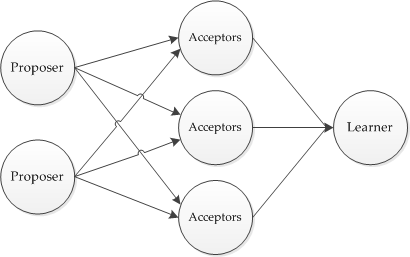

在这里插入图片描述

二、Paxos的基本角色

1）提议者Proposer：从客户端接收请求（值），然后尝试让接受者接收提议的这些值。

2）接受者：Acceptor：接收提议者提出的特定值，并且让当前提议者知道本设备此前已经接受了什么值。一次接受者的回应代表了针对特定提议值的一次投票。

3）学习者Learner：接收共识的结果。

三、Paxos的基本流程

Paxos是一个2阶段协议，意味着提议者需要和接受者交互两次。

从上层来看：

阶段一：提议者向网络中每一个接受者确认它们是否已经接收过提议，如果没有，则提议一个值。

阶段二：如果一半以上接受者都同意这个值，那么则达成共识。

  • Basic Paxos算法
  • 步骤
  1. Propser准备一个N号提案
  2. Propser询问Acceptor中的多数派是否接收过N号的提案，如果都没有进入下一步，否则本提案不被考虑
  3. Acceptor开始表决，Acceptor无条件同意从未接收过的N号提案，达到多数派同意后，进入下一步
  4. Learner记录提案

Basic Paxos算法

    • 节点故障
      • 若Proposer故障，没关系，再从集群中选出Proposer即可
      • 若Acceptor故障，表决时能达到多数派也没问题
    • 潜在问题-活锁
      • 假设系统有多个Proposer，他们不断向Acceptor发出提案，还没等到上一个提案达到多数派下一个提案又来了，就会导致Acceptor放弃当前提案转向处理下一个提案，于是所有提案都别想通过了。
  • Multi Paxos算法
    • 根据Basic Paxos的改进：整个系统只有一个Proposer，称之为Leader。
    • 步骤
  1. 若集群中没有Leader，则在集群中选出一个节点并声明它为第M任Leader。
  2. 集群的Acceptor只表决最新的Leader发出的最新的提案
  3. 其他步骤和Basic Paxos相同

Multi Paxos算法

    • 算法优化
      Multi Paxos角色过多，对于计算机集群而言，可以将Proposer、Acceptor和Learner三者身份集中在一个节点上，此时只需要从集群中选出Proposer，其他节点都是Acceptor和Learner，这就是接下来要讨论的Raft算法

Raft算法

  • 说明：Paxos算法不容易实现，Raft算法是对Paxos算法的简化和改进
  • 概念介绍
  1. Leader总统节点，负责发出提案
  2. Follower追随者节点，负责同意Leader发出的提案
  3. Candidate候选人，负责争夺Leader

Raft算法中的角色

  • 步骤：Raft算法将一致性问题分解为两个的子问题，Leader选举和状态复制
    • Leader选举

1.每个Follower都持有一个定时器

2.当定时器时间到了而集群中仍然没有Leader，Follower将声明自己是Candidate并参与Leader选举，同时将消息发给其他节点来争取他们的投票，若其他节点长时间没有响应Candidate将重新发送选举信息

3. 集群中其他节点将给Candidate投票

4. 获得多数派支持的Candidate将成为第M任Leader（M任是最新的任期）

5. 在任期内的Leader会不断发送心跳给其他节点证明自己还活着，其他节点受到心跳以后就清空自己的计时器并回复Leader的心跳。这个机制保证其他节点不会在Leader任期内参加Leader选举。

6. 当Leader节点出现故障而导致Leader失联，没有接收到心跳的Follower节点将准备成为Candidate进入下一轮Leader选举

7. 若出现两个Candidate同时选举并获得了相同的票数，那么这两个Candidate将随机推迟一段时间后再向其他节点发出投票请求，这保证了再次发送投票请求以后不冲突

  • 状态复制
  1. Leader负责接收来自Client的提案请求（红色提案表示未确认）

2. 提案内容将包含在Leader发出的下一个心跳中

3. Follower接收到心跳以后回复Leader的心跳

4. Leader接收到多数派Follower的回复以后确认提案并写入自己的存储空间中并回复Client

5. Leader通知Follower节点确认提案并写入自己的存储空间，随后所有的节点都拥有相同的数据

6. 若集群中出现网络异常，导致集群被分割，将出现多个Leader

7. 被分割出的非多数派集群将无法达到共识，即脑裂，如图中的A、B节点将无法确认提案

8. 当集群再次连通时，将只听从最新任期Leader的指挥，旧Leader将退化为Follower，如图中B节点的Leader（任期1）需要听从D节点的Leader（任期2）的指挥，此时集群重新达到一致性状态

ZAB算法

  • 说明：ZAB也是对Multi Paxos算法的改进，大部分和raft相同
  • 和raft算法的主要区别：
  1. 对于Leader的任期，raft叫做term，而ZAB叫做epoch
  2. 在状态复制的过程中，raft的心跳从Leader向Follower发送，而ZAB则相反

Zab 借鉴了 Paxos 算法，是特别为 Zookeeper 设计的支持崩溃恢复的原子广播协议。基于该协议，Zookeeper 设计为只有一台客户端（Leader）负责处理外部的写事务请求，然后Leader 客户端将数据同步到其他 Follower 节点。即 Zookeeper 只有一个 Leader 可以发起提
案。

Zab 协议内容
Zab 协议包括两种基本的模式：消息广播、崩溃恢复。

消息广播



崩溃恢复——异常假设



崩溃恢复——Leader选举

崩溃恢复——数据恢复

Gossip算法

  • 说明：Gossip算法每个节点都是对等的，即没有角色之分。Gossip算法中的每个节点都会将数据改动告诉其他节点（类似传八卦）。有话说得好："最多通过六个人你就能认识全世界任何一个陌生人"，因此数据改动的消息很快就会传遍整个集群。
  • 步骤：

gossip 是一种弱一致算法，也就是最终一致性算法。
特点：
1，去中心化，集群中各个节点都是对等的。
2，无法保证在某个时刻所有节点状态一致。
3，比较适合小数据量的同步。失败检测、路由同步、Pub/Sub、动态负载均衡
应用：redis 的 sentinel 的同步。 Cassandra集群。
例子：有3个节点A，B，C。对任何一个节点A，以固定频率或一定的概率，将自己的数据及版本号发送到其他节点B，C。对于B，C，在接收到数据后会跟自己的数据进行对比，将新数据保存下来，将A没有的数据发送给A，A可以在接收到数据后给B,C响应。
经过多次交互，最终达到一致状态。
主要针对数据比较稳定的场景，如果数据变化比较频繁，会对网络带宽、CPU资源造成很大的负载。

Gossip 协议最终目的是将数据分发到网络中的每一个节点。根据不同的具体应用场景，网络中两个节点之间存在三种通信方式：推送模式、拉取模式、Push/Pull。

Push: 节点 A 将数据 (key,value,version) 及对应的版本号推送给 B 节点，B 节点更新 A 中比自己新的数据

Pull：A 仅将数据 key, version 推送给 B，B 将本地比 A 新的数据（Key, value, version）推送给 A，A 更新本地

Push/Pull：与 Pull 类似，只是多了一步，A 再将本地比 B 新的数据推送给 B，B 则更新本地

如果把两个节点数据同步一次定义为一个周期，则在一个周期内，Push 需通信 1 次，Pull 需 2 次，Push/Pull 则需 3 次。虽然消息数增加了，但从效果上来讲，Push/Pull 最好，理论上一个周期内可以使两个节点完全一致。直观上，Push/Pull 的收敛速度也是最快的。

————————————————

  1. 集群启动，如下图所示（这里设置集群有20个节点）

2. 某节点收到数据改动，并将改动传播给其他4个节点，传播路径表示为较粗的4条线

3. 收到数据改动的节点重复上面的过程直到所有的节点都被感染

今天来讲一下 Reids Cluster 的 Gossip 协议和集群操作，文章的思维导图如下所示。

集群模式和 Gossip 简介

对于数据存储领域，当数据量或者请求流量大到一定程度后，就必然会引入分布式。比如 Redis，虽然其单机性能十分优秀，但是因为下列原因时，也不得不引入集群。

单机无法保证高可用，需要引入多实例来提供高可用性单机能够提供高达 8W 左右的QPS，再高的QPS则需要引入多实例单机能够支持的数据量有限，处理更多的数据需要引入多实例；单机所处理的网络流量已经超过服务器的网卡的上限值，需要引入多实例来分流。有集群，集群往往需要维护一定的元数据，比如实例的ip地址，缓存分片的 slots 信息等，所以需要一套分布式机制来维护元数据的一致性。这类机制一般有两个模式：分散式和集中式

分散式机制将元数据存储在部分或者所有节点上，不同节点之间进行不断的通信来维护元数据的变更和一致性。Redis Cluster，Consul 等都是该模式。



而集中式是将集群元数据集中存储在外部节点或者中间件上，比如 zookeeper。旧版本的 kafka 和 storm 等都是使用该模式。

两种模式各有优劣，具体如下表所示：



分散式的元数据模式有多种可选的算法进行元数据的同步，比如说 Paxos、Raft 和 Gossip。Paxos 和 Raft 等都需要全部节点或者大多数节点(超过一半)正常运行，整个集群才能稳定运行，而 Gossip 则不需要半数以上的节点运行。

Gossip 协议，顾名思义，就像流言蜚语一样，利用一种随机、带有传染性的方式，将信息传播到整个网络中，并在一定时间内，使得系统内的所有节点数据一致。对你来说，掌握这个协议不仅能很好地理解这种最常用的，实现最终一致性的算法，也能在后续工作中得心应手地实现数据的最终一致性。

Gossip 协议又称 epidemic 协议（epidemic protocol），是基于流行病传播方式的节点或者进程之间信息交换的协议，在P2P网络和分布式系统中应用广泛，它的方法论也特别简单：

在一个处于有界网络的集群里，如果每个节点都随机与其他节点交换特定信息，经过足够长的时间后，集群各个节点对该份信息的认知终将收敛到一致。

这里的“特定信息”一般就是指集群状态、各节点的状态以及其他元数据等。Gossip协议是完全符合 BASE 原则，可以用在任何要求最终一致性的领域，比如分布式存储和注册中心。另外，它可以很方便地实现弹性集群，允许节点随时上下线，提供快捷的失败检测和动态负载均衡等。

此外，Gossip 协议的最大的好处是，即使集群节点的数量增加，每个节点的负载也不会增加很多，几乎是恒定的。这就允许 Redis Cluster 或者 Consul 集群管理的节点规模能横向扩展到数千个。

Redis Cluster 的 Gossip 通信机制

Redis Cluster 是在 3.0 版本引入集群功能。为了让让集群中的每个实例都知道其他所有实例的状态信息，Redis 集群规定各个实例之间按照 Gossip 协议来通信传递信息。

上图展示了主从架构的 Redis Cluster 示意图，其中实线表示节点间的主从复制关系，而虚线表示各个节点之间的 Gossip 通信。

Redis Cluster 中的每个节点都维护一份自己视角下的当前整个集群的状态，主要包括：

当前集群状态集群中各节点所负责的 slots信息，及其migrate状态集群中各节点的master-slave状态集群中各节点的存活状态及怀疑Fail状态也就是说上面的信息，就是集群中Node相互八卦传播流言蜚语的内容主题，而且比较全面，既有自己的更有别人的，这么一来大家都相互传，最终信息就全面而且一致了。

Redis Cluster 的节点之间会相互发送多种消息，较为重要的如下所示：

MEET：通过「cluster meet ip port」命令，已有集群的节点会向新的节点发送邀请，加入现有集群，然后新节点就会开始与其他节点进行通信；PING：节点按照配置的时间间隔向集群中其他节点发送 ping 消息，消息中带有自己的状态，还有自己维护的集群元数据，和部分其他节点的元数据；PONG: 节点用于回应 PING 和 MEET 的消息，结构和 PING 消息类似，也包含自己的状态和其他信息，也可以用于信息广播和更新；FAIL: 节点 PING 不通某节点后，会向集群所有节点广播该节点挂掉的消息。其他节点收到消息后标记已下线。Redis 的源码中 cluster.h 文件定义了全部的消息类型，代码为 redis 4.0版本。

通过上述这些消息，集群中的每一个实例都能获得其它所有实例的状态信息。这样一来，即使有新节点加入、节点故障、Slot 变更等事件发生，实例间也可以通过 PING、PONG 消息的传递，完成集群状态在每个实例上的同步。下面，我们依次来看看几种常见的场景。

定时 PING/PONG 消息

Redis Cluster 中的节点都会定时地向其他节点发送 PING 消息，来交换各个节点状态信息，检查各个节点状态，包括在线状态、疑似下线状态 PFAIL 和已下线状态 FAIL。

Redis 集群的定时 PING/PONG 的工作原理可以概括成两点：

一是，每个实例之间会按照一定的频率，从集群中随机挑选一些实例，把 PING 消息发送给挑选出来的实例，用来检测这些实例是否在线，并交换彼此的状态信息。PING 消息中封装了发送消息的实例自身的状态信息、部分其它实例的状态信息，以及 Slot 映射表。二是，一个实例在接收到 PING 消息后，会给发送 PING 消息的实例，发送一个 PONG 消息。PONG 消息包含的内容和 PING 消息一样。下图显示了两个实例间进行 PING、PONG 消息传递的情况，其中实例一为发送节点，实例二是接收节点





新节点上线

Redis Cluster 加入新节点时，客户端需要执行 CLUSTER MEET 命令，如下图所示。

节点一在执行 CLUSTER MEET 命令时会首先为新节点创建一个 clusterNode 数据，并将其添加到自己维护的 clusterState 的 nodes 字典中。有关 clusterState 和 clusterNode 关系，我们在最后一节会有详尽的示意图和源码来讲解。

然后节点一会根据据 CLUSTER MEET 命令中的 IP 地址和端口号，向新节点发送一条 MEET 消息。新节点接收到节点一发送的MEET消息后，新节点也会为节点一创建一个 clusterNode 结构，并将该结构添加到自己维护的 clusterState 的 nodes 字典中。

接着，新节点向节点一返回一条PONG消息。节点一接收到节点B返回的PONG消息后，得知新节点已经成功的接收了自己发送的MEET消息。

最后，节点一还会向新节点发送一条 PING 消息。新节点接收到该条 PING 消息后，可以知道节点A已经成功的接收到了自己返回的P ONG消息，从而完成了新节点接入的握手操作。

MEET 操作成功之后，节点一会通过稍早时讲的定时 PING 机制将新节点的信息发送给集群中的其他节点，让其他节点也与新节点进行握手，最终，经过一段时间后，新节点会被集群中的所有节点认识。

节点疑似下线和真正下线

Redis Cluster 中的节点会定期检查已经发送 PING 消息的接收方节点是否在规定时间 ( cluster-node-timeout ) 内返回了 PONG 消息，如果没有则会将其标记为疑似下线状态，也就是 PFAIL 状态，如下图所示。





然后，节点一会通过 PING 消息，将节点二处于疑似下线状态的信息传递给其他节点，例如节点三。节点三接收到节点一的 PING 消息得知节点二进入 PFAIL 状态后，会在自己维护的 clusterState 的 nodes 字典中找到节点二所对应的 clusterNode 结构，并将主节点一的下线报告添加到 clusterNode 结构的 fail_reports 链表中。

随着时间的推移，如果节点十 (举个例子) 也因为 PONG 超时而认为节点二疑似下线了，并且发现自己维护的节点二的 clusterNode 的 fail_reports 中有半数以上的主节点数量的未过时的将节点二标记为 PFAIL 状态报告日志，那么节点十将会把节点二将被标记为已下线 FAIL 状态，并且节点十会立刻向集群其他节点广播主节点二已经下线的 FAIL 消息，所有收到 FAIL 消息的节点都会立即将节点二状态标记为已下线。如下图所示。





需要注意的是，报告疑似下线记录是由时效性的，如果超过 cluster-node-timeout *2 的时间，这个报告就会被忽略掉，让节点二又恢复成正常状态。

Redis Cluster 通信源码实现

综上，我们了解了 Redis Cluster 在定时 PING/PONG、新节点上线、节点疑似下线和真正下线等环节的原理和操作流程，下面我们来真正看一下 Redis 在这些环节的源码实现和具体操作。





Cluster中的每个节点都维护一份在自己看来当前整个集群的状态，主要包括：

  1. 当前集群状态
  2. 集群中各节点所负责的slots信息，及其migrate状态
  3. 集群中各节点的master-slave状态
  4. 集群中各节点的存活状态及不可达投票

Redis 集群是去中心化的，彼此之间状态同步靠 gossip 协议通信，集群的消息有以下几种类型：

  • Meet 通过「cluster meet ip port」命令，已有集群的节点会向新的节点发送邀请，加入现有集群。
  • Ping  节点每秒会向集群中其他节点发送 ping 消息，消息中带有自己已知的两个节点的地址、槽、状态信息、最后一次通信时间等。
  • Pong  节点收到 ping 消息后会回复 pong 消息，消息中同样带有自己已知的两个节点信息。
  • Fail 节点 ping 不通某节点后，会向集群所有节点广播该节点挂掉的消息。其他节点收到消息后标记已下线。
