从0创建一个OS (十) 32-bit模式下的GDT

本节将学习如何使用汇编完成一个32bit模式下的全局描述符表(GDT)

关键字： GDT

目标：用汇编实现GDT结构

理论基础

之前的实模式下，我们用的寻址方法就是段地址 << 4 + 偏移地址，但是随着计算机理论的发展，人们发现，如果不在各种地址段之间加上访问权限的限制，计算机数据的安全性难以保障，恶意软件可以通过访问大量地址获得存储在计算机上的，并不属于本软件的信息.

因此人们开发出一整套机制来完成保护数据的任务，这也是"保护模式"的由来.在32-bit模式下，人们使用的寻址方法为描述符寻址，即，对于任意存储在计算机中的数据/代码，需要先寻找全局描述符表(GDT)，它存有各种描述符，再通过各种描述符，寻找具体的数据所在位置.

那么怎样寻找全局描述符表(GDT)呢？找东西，用描述符，因此会有一个GDT描述符，那么如何找GDT描述符呢？难道会有GDT描述符描述符吗？不，人们人为定义了GDT描述符的位置，根据系统的不同而不同.

还有一个问题，描述符如何"描述"数据的存储位置呢？
当然是数据所在段的基地址，还有数据所在段的大小.这样可以确定我们的目标数据段，在其中寻找目标数据，而不超越该段，越界访问其它数据.

当然，为了使数据访问更加安全，人们为描述符设置了除基地址和大小之外的属性，这些属性更加精细地控制该描述符可以访问的数据类型.如访问类型(读/写/执行)，描述符权限等.

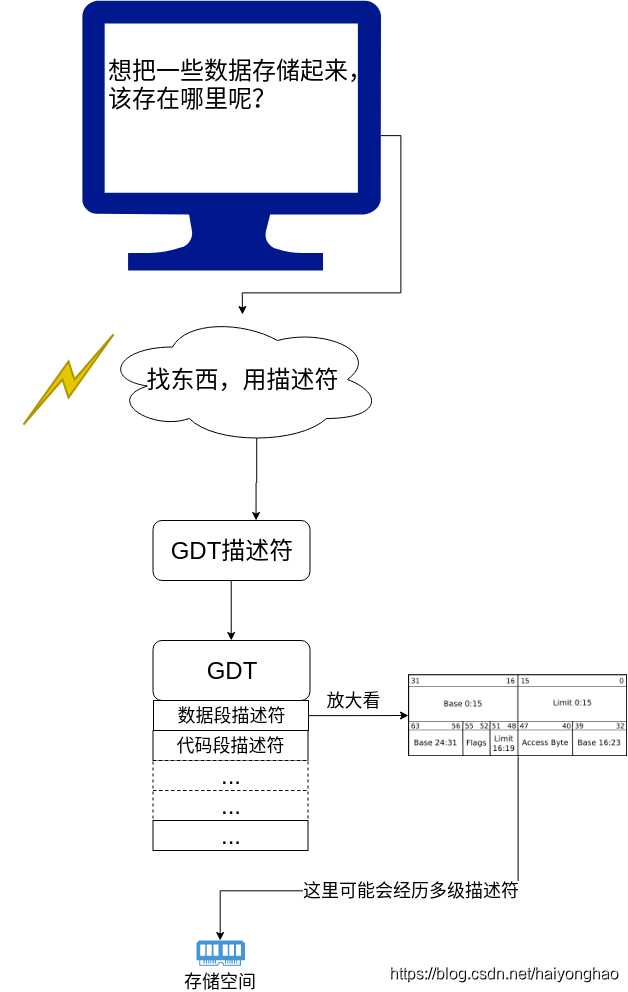

以下图示说明GDT寻址过程:

还有一些额外数据
GDT最多含有8192个描述符，每个描述符8个字节.
为什么可能会经历多级描述符呢？
多级描述符可以寻址更大的地址空间.
在经历多级描述符时，除了最底层的描述符，上层的描述符都被称为描述符选择子,其作用是定位下一级描述符表.

源码

了解完了GDT，来看一下如何实现一个GDT结构为后续的寻址提供便利，本节的源码与上一节一样，暂时无法实验，给出的源码示例如何写一个GDT，实现其物理结构.

gdt_start: ; 不要认为这些标签可有可无，它们可以帮助计算GDT的size、jump范围

    ; GDT的开头是8个字节的空值
    dd 0x0 ; 4字节
    dd 0x0 ; 4字节

; 代码段的gdt, base = 0x00000000, length = 0xffffff
; 对于gdt中的flags，参见https://wiki.osdev.org/Global_Descriptor_Table
gdt_code:
    dw 0xffff   ; 段长度(segment length), bit0 - bit15
    dw 0x0      ; 段基址(segment base), bit0 - bit15
    db 0x0      ; 段基址(segment base), bit16 - bit23
    db 10011010b ; Access Byte (flags)(8bits)
    db 11001111b ; 段长度(段长度共20bit，该字节低4bit为段长度的高4bit)
                 ; flags标志位，共4bit，在该字节的高4bit
    db 0x0       ; ; 段基址(segment base), bit24 - bit31

; 数据段的gdt， base和length和代码段一样
; 部分标志位(flags)有所不同
gdt_data:
    dw 0xffff
    dw 0x0
    db 0x0
    db 10010010b
    db 11001111b
    db 0x0

gdt_end:

; GDT描述符(descriptor)
gdt_descriptor:
    dw gdt_end - gdt_start - 1 ; 描述符中指明的GDT的大小(16bit),该大小总是比实际大小小1
    dd gdt_start ; 描述符中指明的GDT的地址(32bit)

; 定义一些常数，供后续使用
CODE_SEG equ gdt_code - gdt_start
DATA_SEG equ gdt_data - gdt_start

需要说明的是，GDT中的描述符选择子的Flags和Access Byte的内容如下:

Pr: Present bit. 1bit 对于所有有效的描述符(描述符选择子)，Pr都必须为1.
Privl: Privilege. 2bit 包含优先级，0最高，3最低.
S: Descriptor Type. 数据段和代码段应该将该bit值1, 系统段如TSS段，应该将bit置0.
Ex: Executable bit. 如果为1, 则是代码段选择子，如果为0,则为数据段选择子.
DC: Direction bit / Conforming bit.这是个多功能bit.

对于数据段，该bit给出了数据增长方向，如果为0,那么数据段向上增长，如果为1,那么数据段向下增长(之前学过的stack就是向下增长).

对于代码段，该bit给出了代码一致性，如果为0,那么该段代码可被同级权限或更低级权限执行.如果为1,该段代码只能被Privl域设置的权限执行.

RW:可读/可写bit，对于代码段，这是一个是否可读bit，代码段不可写.对于数据段，这是一个是否可写bit，数据段一直是可读的.

Ac: Accessed，默认为0，只有在CPU访问它时，才自动设置为1

Gr: 粒度bit，如果为0,那么Limit的单位是字节，如果为1,Limit的单位是页(Page),一页为4KiB.

Sz: Size bit. 如果为0, 选择子定义16bit的保护模式，如果为1,定义32bit的保护模式，可以同时存在16bit和32bit的选择子.
