CST电磁仿真软件如何计算有源S参数
1.如何从命令行启动 CST 软件？2.CST 电磁仿真计算时，为什么要关闭超线程？【操作教程】3.CST电磁仿真软件对火箭发射场雷击仿真与电子设备结构设计4.CST电磁仿真软件配置的CPU、内存、显卡显存越大越好吗？5.CST电磁仿真软件要怎么学？6.怎么理解CST软件中的端口与参数？CST软件-CST下载7.学习CST入门教程的好去处：CST基础与中文教程资源8.CST电磁仿真技术：引领时代发展的前沿9.CST软件如何选择时域求解器的频率范围10.CST如何选择时域求解器的频率范围11.了解一下，CST软件的TLM求解器
12.CST电磁仿真软件如何计算有源S参数

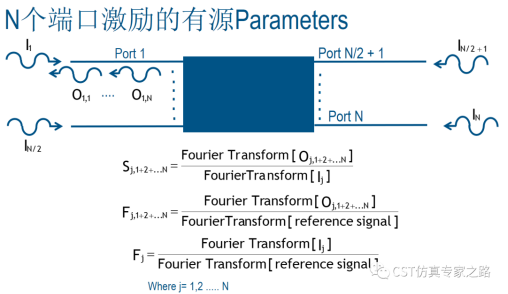

13.CST软件发展历程—完备的技术14.TLM算法原理和历史背景15.CST电磁仿真教程：如何进行时域自适应网格设置16.CST如何进行局部网格剖分17.CST软件如何实现S-parameter随其他参数变化的1D曲线18.CST软件如何添加和管理自定义的材料19.CST软件如何使用Poser人体摆姿势20.如何打包CST仿真结果21.仿真软件的功能有哪些？仿真软件助力科研与工程领域22.CST软件如何查看方向图的交叉极化23.CST如何查看I求解器的近场分布24.CST如何计算有匹配的多天线效率？CST软件代理25.CST软件如何仿真Total Scan方向图的26.5G毫米波阵列天线仿真——CDF计算【CST仿真案例】27.【CST仿真案例】同一天线针对不同位置同时优化28.同一天线针对不同位置同时优化【CST仿真案例】29.CST均匀头模型和天线SAR比吸收率仿真案例30.CST仿真案例——龙伯透镜天线 --- 空间变化介电材料31.CST电磁仿真案例：77GHz汽车雷达保险杠32.CST电磁模拟三角偶极子天线（下）MIMO系统, 包络相关系数ECC和分集增益DG33.CST软件分析案例：球体RCS计算 - 金属球的单站RCS34.天线与热——多物理场耦合仿真实例35.CST软件如何获得色散图 Dispersion Diagram --- 区分波数k与相位常数beta36.CST仿真分析：圆柱形谐振腔的模式分析37.CST软件超表面---经典蘑菇型结构的AMC特性与EBG特性38.CST微带传输线 - 本征模 - Beta相位常数，色散图, 相速度, Pierce耦合阻抗39.CST软件优化超表面--- 偏振片- 线圆极化转换，天线阵任务，远场算轴比AR40.CST软件分析：超材料SRR-wire单元和等效材料参数提取41.CST超材料光子晶体---60度周期布里渊区与布洛赫定理42.CST超材料光子晶体和禁带分析实例本期介绍如何用在CST里计算有源S参数。所谓有源S参数和常规的S参数不同，是指的多个端口同时激励时候各个端口的响应情况。在CST中用两种有源S参数的表示方式，一种是直接在S-parameter文件夹中生成的结果，而另一种是生成在F-parameter中。两种方式都是用来描述多端口激励时候在某一端口的反射频谱结果，即我们通常认为的有源S参数。有源S参数是有可能大于1的。先把公式放在这里：
可以看到有源S-parameter是归一化到端口激励功率的，而F-parameter则没用归一化端口本身的激励功率。

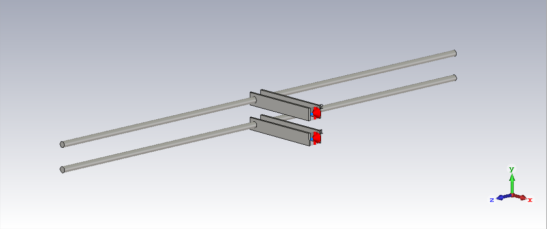

下面我们用一个2端口的天线阵列举例说明，如下图所示：

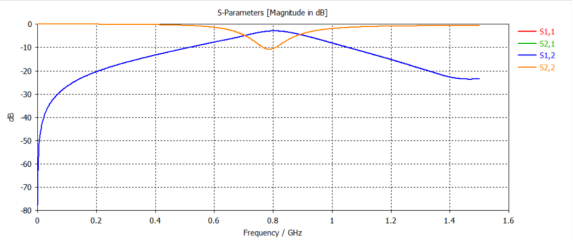

对于常规S参数，如下图：

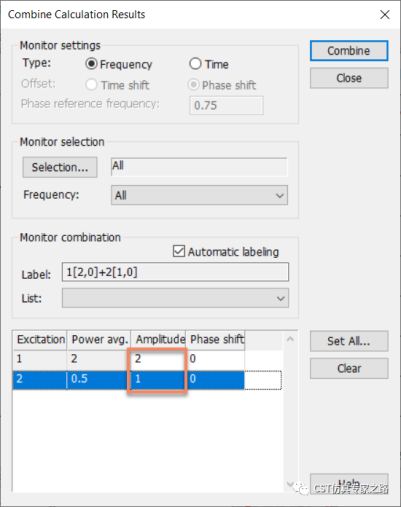

如果我们把1单元和2单元同时激励，则有源S参数就产生了。这里我们可以在两个端口算完之后用Combine Result的方式合成。如下图所示：

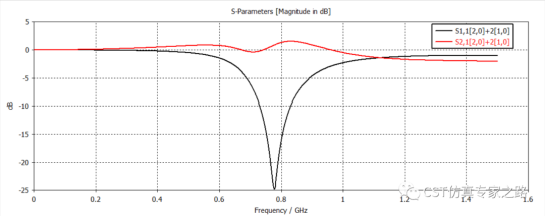

这里我们1端口激励幅度是2，相位是0，1端口的平均功率是0.5*2^2=2w。二端口激励服务是1，相位是0，2端口的平均功率是0.5w。此时得到有源S参数的S1,1[2,0]+2[1,0]和S2,1[2,0]+2[1,0]，如下图所示：

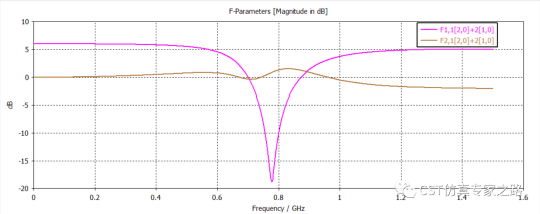

稍作解释，这里的S1,1[2,0]+2[1,0]=（2*S1,1+S1,2）/2，同样S2,1[2,0]+2[1,0]=（2*S2,1+S2,2）/1，F参数 F1,1[2,0]+2[1,0]和F2,1[2,0]+2[1,0]，如下图所示：
这里的F1,1[2,0]+2[1,0]=2*S1,1+S1,2，同样F2,1[2,0]+2[1,0]=2*S2,1+S2,2，可以看到有源S参数和F参数的区别在于是否除以端口本身的激励功率额，这个2端口的现象也可以推广到N端口的有源结果。
