时域求解器适用于宽频仿真，可常常常常有用户搞不清到底应该设置多宽的频率，下面列举几个判断依据：

1.激励信号

频率范围自动影响时域激励信号，都可以叫“仿真时间”，不过一个是纳秒级，一个是实际时间。所以频带越宽，该信号时间越短，仿真实战时间越短。所以时域适用于宽频仿真。

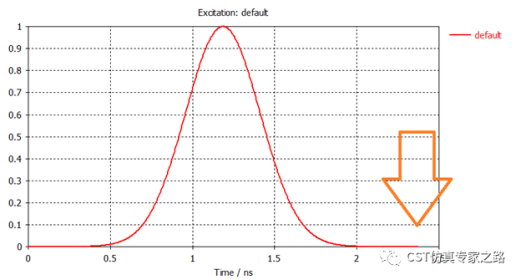

0-1.5GHz

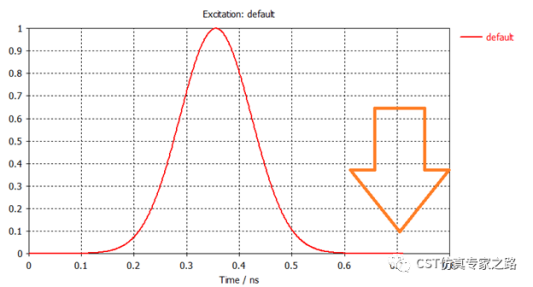

 0-5GHz



2.从零开始

参加过基础培训的朋友知道，一般情况下推荐从DC频率开始设置，因为不包括DC的话，激励信号时间会变长。

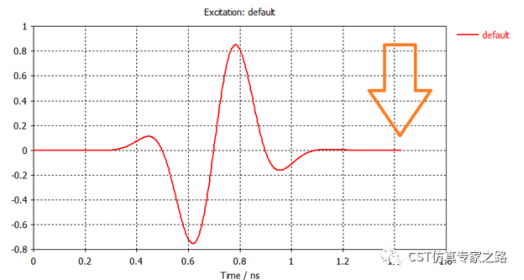

0.01GHz-5GHz:

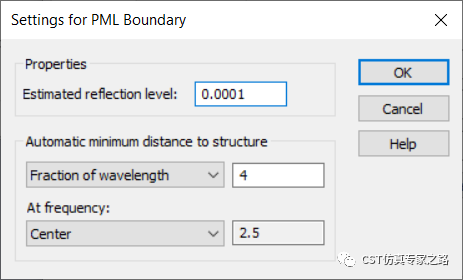

3. Open (add space) 边界

这个边界的影响很多人都忽略了，默认是增加中心频率的1/4波长，所以频率范围能够影响计算域的大小！计算域中填充网格，所以中心频率越小，网格越多。



那么问题来了，比如5GHz-15GHz和0-20GHz中心频率相同，那我们是不是就应该用0-20GHz呢？这要考虑网格。

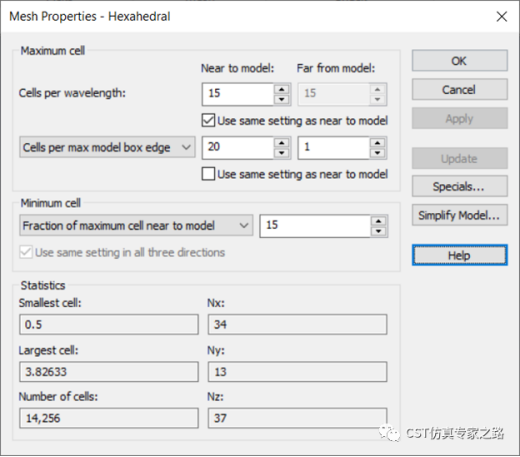

4. 全局网格

最大的网格由最高频率（最小波长）限制，所以最高频率太高的话，网格反而制约仿真时间，这里就要取舍了。

 5. 最高频率

一般情况是越高越好，注意是“一般情况“，最高频率放在我们需要知道或感兴趣的最高频率就可以了，但是频率太高网格会很累；

6. 最低频率

一般情况是越低越好，注意是“一般情况“。最低频率最好不要低过波导结构的截止频率，低频波长太大进不去。尤其某些低频带有震荡效果，则大幅增加仿真时间，需要注意。
