实验3：二层直连式WLAN组网设计

【实验目的】

1.理解二层直连式组网工作原理。

2.掌握二层直连式WLAN组网配置方法。

【实验环境】

1．安装Win10/Win7/XP操作系统的PC计算机。

2．ENSP软件

【实验内容、要求】

为一小型公司组建二层直连式无线局域网，要求各pc之间能够互通并且能够访问外网。由于成本限制，只能利用该公司现有设备：一台路由器AR1220，一台AC控制器AC6605，三台AP（两台AP3030，一台AP6050）。要满足10台以内笔记本无线接入，10台以内台式机通过有线接入。请为该公司设计网络拓扑、完成配置并测试是否达到要求。

【实验步骤】

网络拓扑如下：


二层式直连WLAN中无线控制器起到一个核心的三层交换机的作用，作为网关，可以节约一些设备的费用，适用于小型企业。

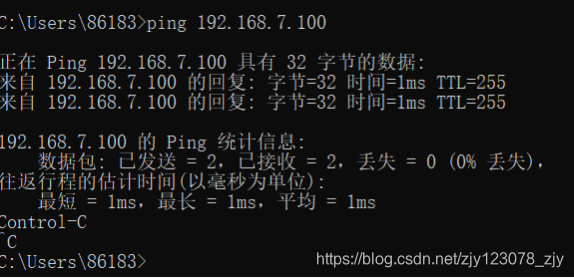

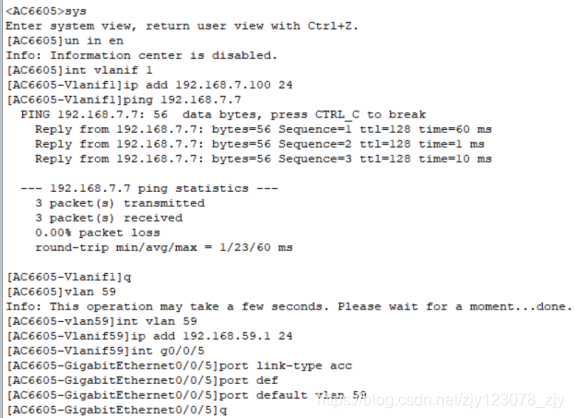

首次登录，用户名为admin，密码为admin@huawei.com，首次登录成功之后会提示，重新设置密码，进入以下界面，此处重新设置新密码为admin123。

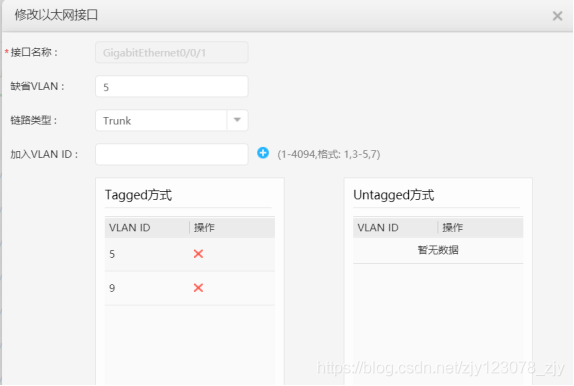

首先需要设置AC与AP之间的接口模式为trunk模式


查看所有接口接入的vlan及模式：

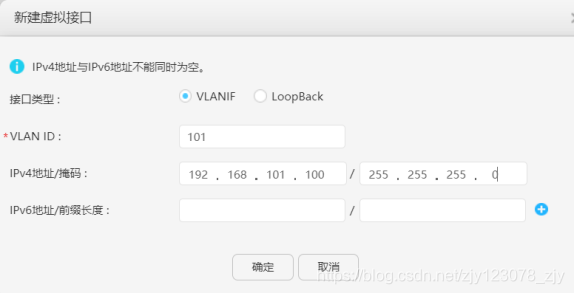

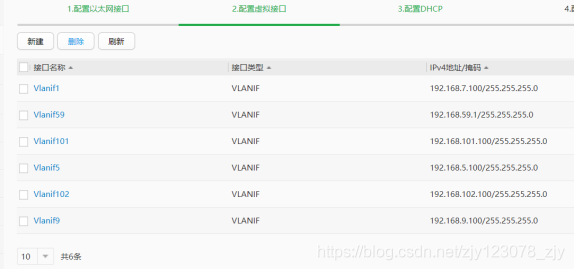

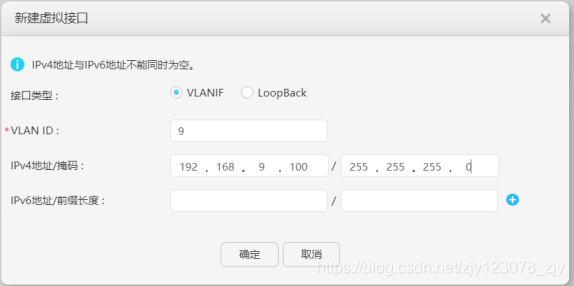

配置好虚拟接口如下：


配置DHCP

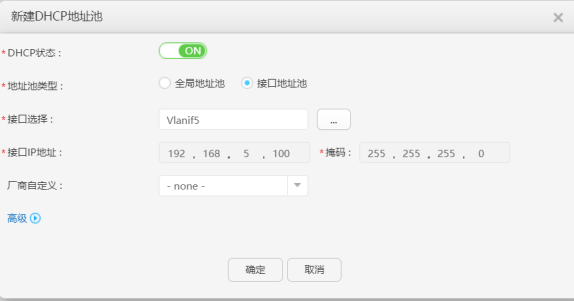

vlanif 5开启基于接口的DHCP，给AP分配管理地址；

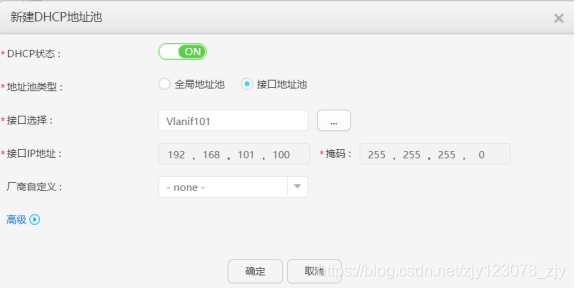

vlanif 9、vlanif101、vlanif102开启基于接口的DHCP，给用户PC分配地址

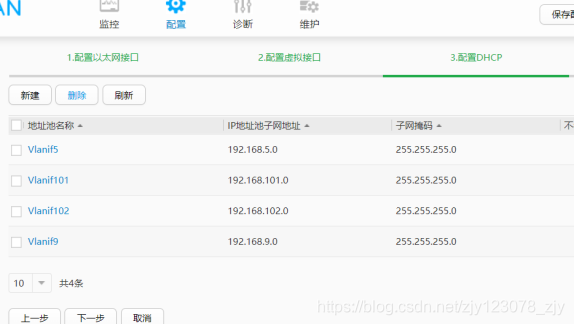

配置好DHCP地址池如下：

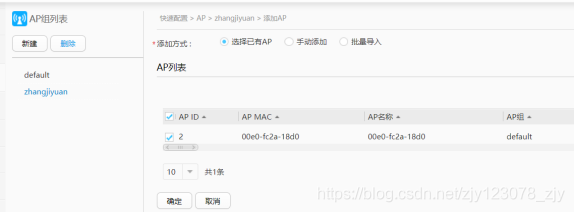

默认情况下上线的AP都是属于defaultAP分组的，我将AP-ID为2的AP添加到销售部的SSID: zhangjiyuan_XS中，点击确定，此时AP就会重启，以获取管理IP地址，并且为用户PC分配IP地址。

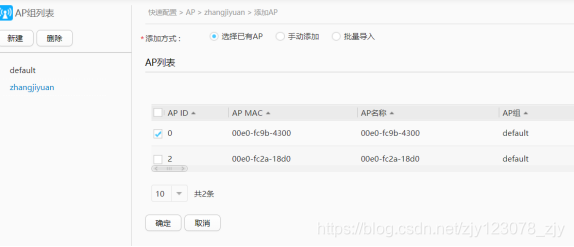

将AP-ID为0的AP添加到销售部的SSID: zhangjiyuan_RS中，点击确定，此时AP就会重启。

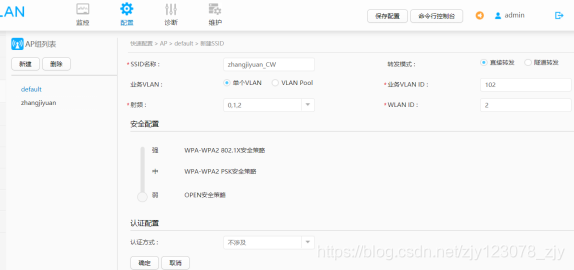

将AP-ID为2的AP添加到销售部的SSID: zhangjiyuan_CW中，点击确定，此时AP就会重启。


【实验结果】

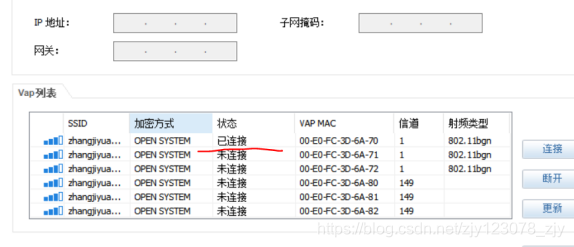

（1）此时就可以搜索到无线信号了。接下来就将PC进行连接。因为都是开放状态的wifi信号，所以不用输入密码就可以点击连接上了。同样，将所有PC连接上wifi。

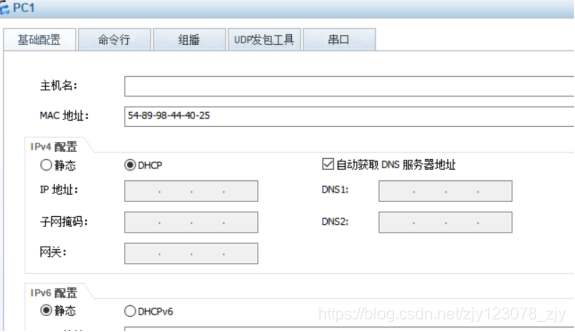

（2）并且将台式机，也设置为通过DHCP获取IP地址。

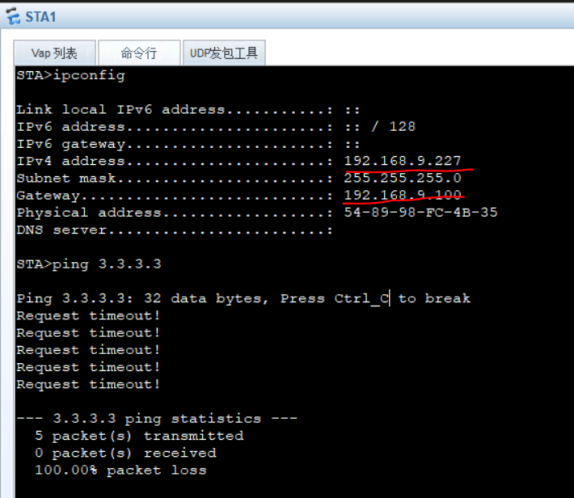

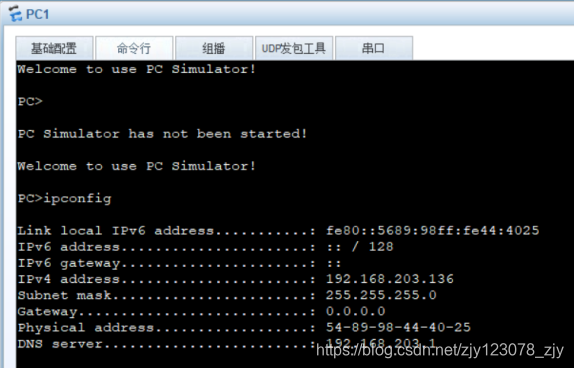

（3）查看笔记本通过无线连接获取的IP地址，并且测试网络的连通性。


没有ping通的原因是还没有配置路由表，因此在AC和路由器上配置路由

路由器配置路由表：

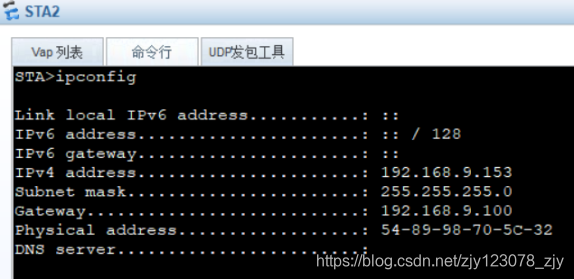

另外一台笔记本获取的IP地址为：


两台台式机获取的IP地址为：


最后所有PC都已经从AP处获取了IP地址
