实验三+二层旁挂式WLAN组网设计
班 级： 网络17405班 学 号：xxxx 姓 名： 张xx
实验日期: 2020/3/17 实验课节: 实验三
实验项目 : 二层旁挂式WLAN组网设计
【实验目的】
1.理解二层旁挂式组网工作原理。
2.掌握二层旁挂式WLAN组网配置方法。
【实验环境】
1．安装Win10/Win7/XP操作系统的PC计算机。
2．ENSP软件
【实验内容、要求】
为一小型公司组建二层旁挂式无线局域网，要求各pc之间能够互通并且能够访问外网。由于成本限制，只能利用该公司现有设备：一台路由器AR1220，一台AC控制器AC6605，三台AP（两台AP3030，一台AP6050）。要满足10台以内笔记本无线接入，10台以内台式机通过有线接入。请为该公司设计网络拓扑、完成配置并测试是否达到要求。
【实验步骤】

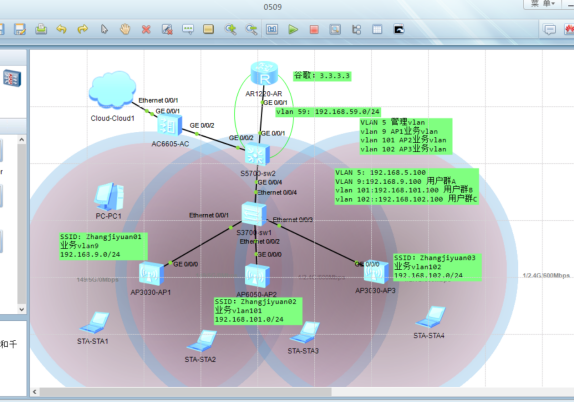

1.网络拓扑图如下：
使用SW2: 给用户分配IP地址；
使用AC: 给AP分配管理IP地址；
4台笔记本、两台有线台式机接入网络。
2.具体配置如下：

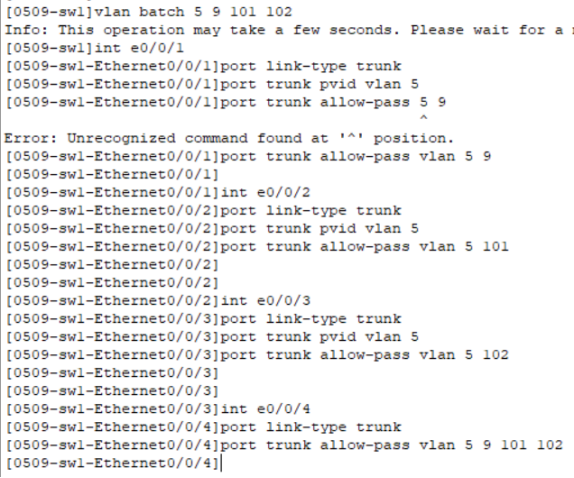

（1）SW1具体配置:

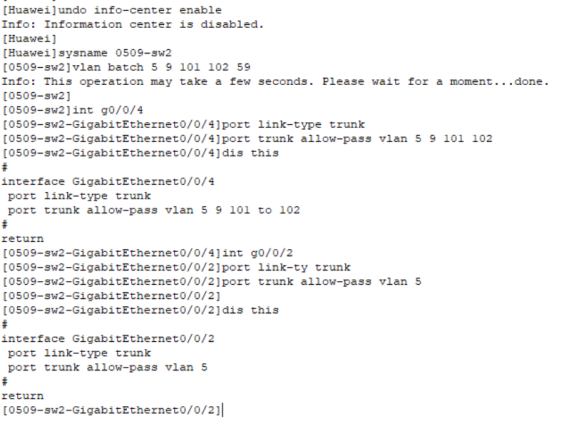

（2）SW2具体配置:
（3）配置核心交换机的缺省路由
为核心层交换机配置业务VLAN IP地址池
（4）路由器0509-R具体配置:
（5）AC的具体配置：
3.测试AC与物理本机之间的联通性

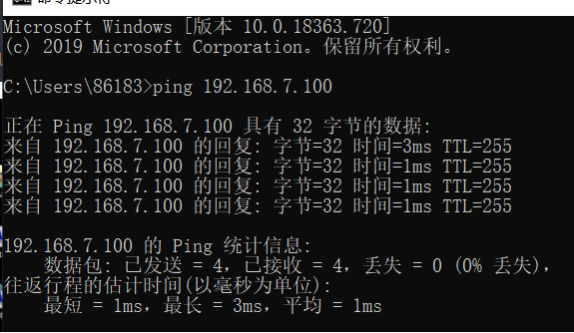

（1）物理本机可以ping通AC
（2）但是AC却ping不同物理本机，经过一段时间的纠结，觉得可能是本机的防火墙或者是杀毒软件的作用。

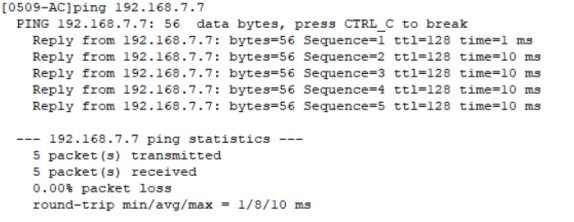

（3）关闭防火墙之后，重新ping本机，发现此时就可以连通了。完美！！！！
4.登录AC的web界面，进行相关的配置以及管理AP。此时又遇到一个问题就是无论是使用http或者是https都不可以访问到192.168.7.100。这又是为什么呢？又纠结了好久，发现可以通过在AC中开启http的访问，一下子就高兴了，哎呀，试试吧！！！发现https开启失败。为什么呢？为什么会启动失败呢，老师就可以完美的访问！！！
5.在查找的问题的过程中，看到一个博客提到，如果在命令行模式下启动httpweb管理失败，那么它也应该是不支持web管理的。这就很明白了，为甚么我一直不能通过web界面进行访问192.168.7.100。
6.启动httpweb管理功能失败，经过分析，判定可能的原因是ensp及其相关组件的版本太低，不支持web管理界面，只有卸载了。重新安装VirtualBox 5.2.22、eNSP V1.3.00、Npcap 0.99-r9、WinPcp 4.1.3、Wireshark 3.0.0 64bit,并且进行软件的相关配置之后，重新打开以上网络拓扑图。
7.配置在本地开启http服务器，并且设置服务器支持https功能，这个时候就可以执行以下命令了：
http server enable;http secure-server enable.

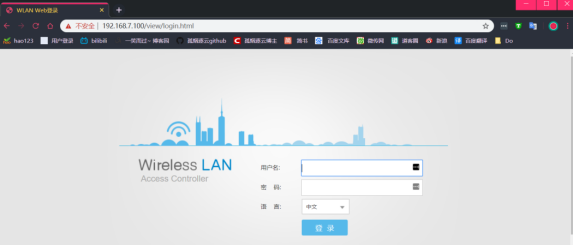

8.之后在浏览器中输入：https://192.168.7.100，就可以访问了。
默认的用户名为admin，密码为admin@huawei.com，登录之后会让首次登录的用户重新设置密码，此处设置为admin123，设置成功之后跳转到重新登录的页面，输入用户名admin和设置的密码admin123。进入以下界面：
9.配置AC，点击下方的下一步。
将AC与核心交换机之间的接口模式设置为trunk，并且将管理vlan5加入，点击下方的确定，之后就可以继续虚拟接口的配置了，点击下一步。

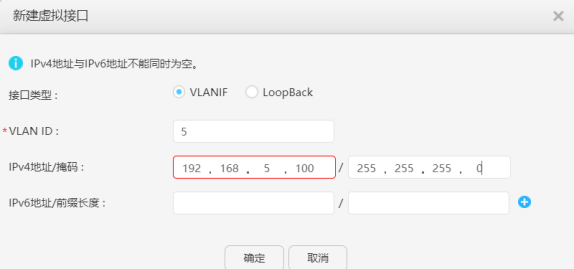

10.虚拟接口的配置

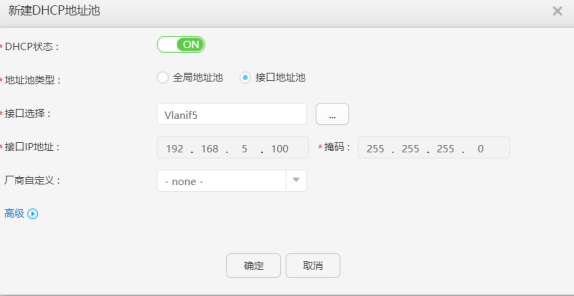

11.新建DHCP地址池
12.配置AC，管理vlan5 用于AC与AP之间建立CAPWAP隧道，并且开启对AP的认证，认证方式采用MAC地址认证。
首先将该拓扑中需要进行认证的AP的MAC地址保存到0509-AP.txt文件中，（此处需要注意的是，如果输入的某台AP的MAC地址有误，该AP就不能上线）具体内容如下：
之后将MAC地址复制一下，点击确定就可以了。
添加完成之后，我们就可以在AP配置中的AP配置查看到刚才添加的三条用于认证的AP的MAC地址了，并且，我们可以注意到他们的状态都为idle，该状态表明AC与AP之间处在建链前的初始状态。
13.来到首页点击完成就可以了。

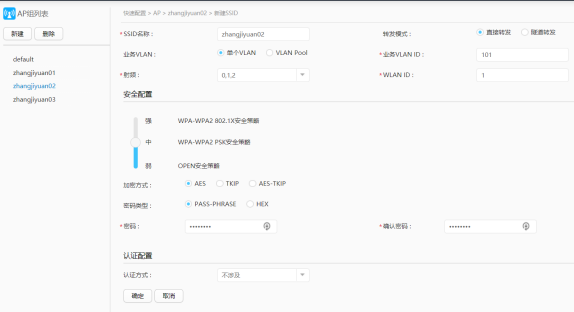

14.找到侧边栏中的AP配置，首先我们需要创建三个AP组：zhangjiyuan01、zhangjiyuan02、zhangjiyuan03，并且创建三个SSID，分别为zhangjiyuan01、zhangjiyuan02、zhangjiyuan03，之后将三台AP分别加入到所对应的SSID中，就可以了，设置安全策略的方式为WPA2 PSK，设置密码为12345678。
15.默认情况下，添加的AP都是处在defaultAP分组中的，经过一段时间之后，三个AP都拿到了IP地址。

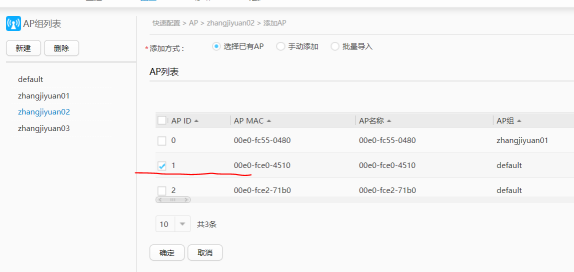

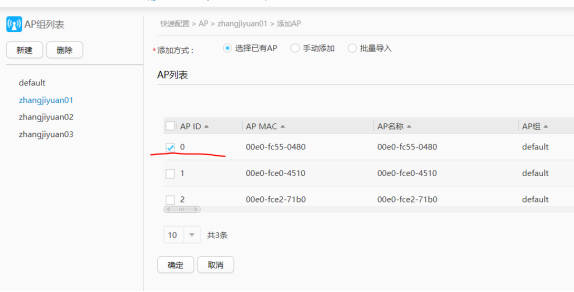

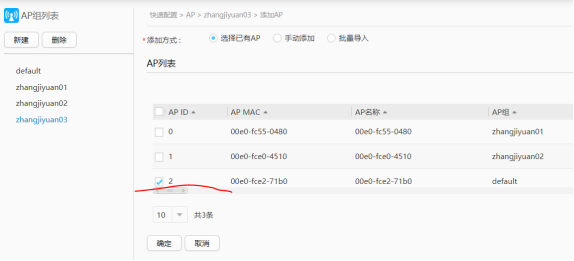

16.将AP分组与AP进行关联
17.此时AP会进行一次重启，会进行获相应的业务vlan号、射频、WLAN ID以及安全策略和认证方式等。
【实验结果】
18.此时，查看拓扑图AP已经向各个方向辐射电磁波信号了，笔记本电脑也已经处于wifi信号的笼罩之下了。
19.在用户连接wifi之前，首先查看一下AP的性能分析，以及接入AP的用户情况，由以下截图，可以看出此时还么哦呦任何用户接入任何wifi。所以接下来就需要将笔记本连接wifi了。

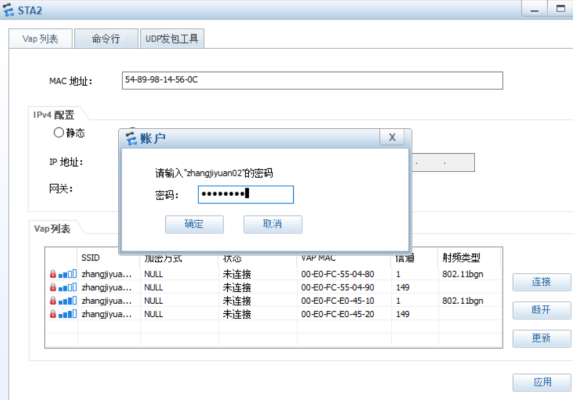

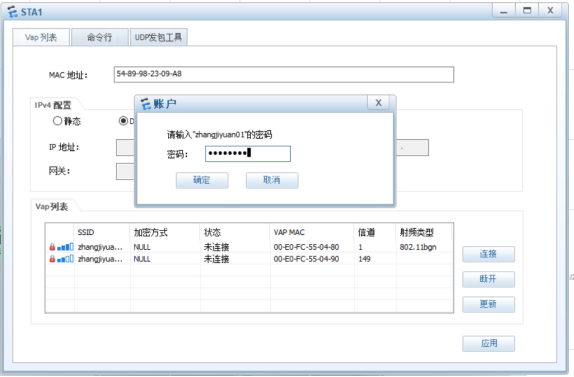

20.此时我们就可以让我们的第一台笔记本STA1连接SSID: zhangjiyuan01了，双击连接的时候，会让输入wifi密码：12345678，之后点击确定就可以了。（需要注意的是我们的AP会同时发射2.4GHz和5GHz的wifi信号，我们只需要选择一个信号较好的一个连接就可以了）

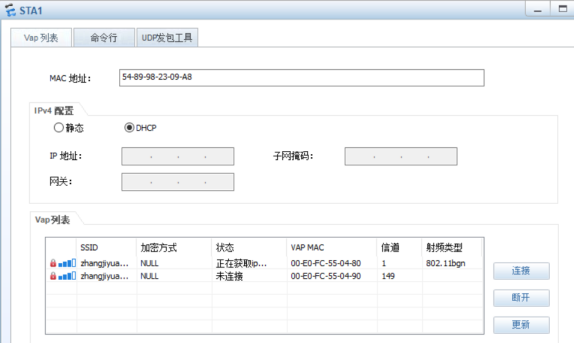

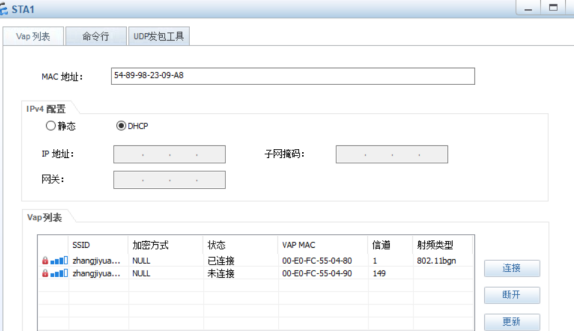

21.但是感到非常疑惑的是，获取ip地址这个状态整整10多分钟，也没有获取到，之后我连接了两台台式机（直连线连接接入层交换机），只是在连接的瞬间，查看ip地址就已经获取到了。这到底是是为什么呢？

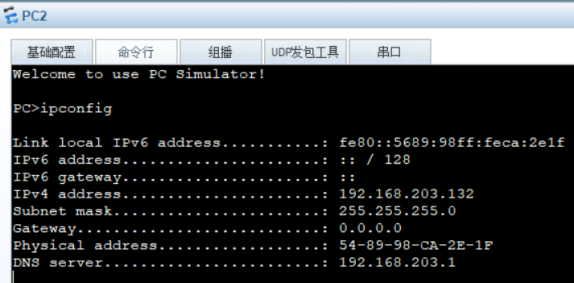

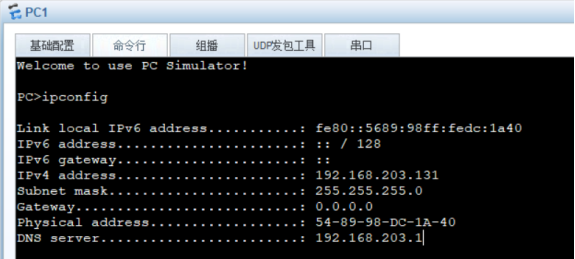

22.两台后来连接的PC都已经动过DHCP获取了IP地址，可是笔记本却获取不了，最后反倒是AP都没有wifi信号了！！！！不过，发现两台台式机的DNS server的IP地址不是114.114.114.114或者是8.8.8.8，而是192.168.203.1。所以，就应该是DNS server的地址不正确，导致他们获取不到IP地址。

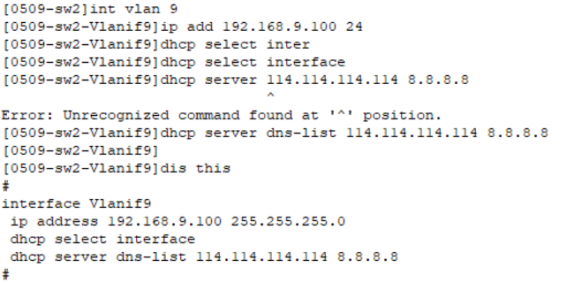

23.重新设置各个vlan中的DNS server了。具体设置如下：
此时设置的时候发现竟然第一次就将vlanif102的设置错误了，不过还好重新设置了一下，设置完成之后，重新保存配置信息.
24.笔记本重新进行连接wifi
之后各个笔记本都可以连接上了，查看各个笔记本获取的ip地址。

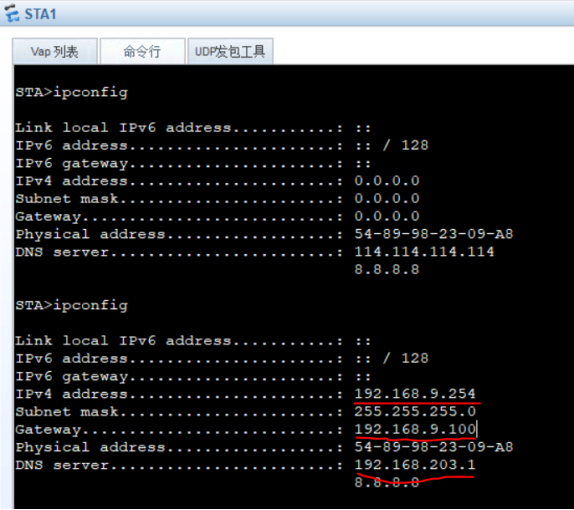

（1）由第一台笔记本获取的ip地址，我们可以看出，它连接的是第一台AP。获取的ip地址为192.168.9.0网段的。
（2）由下图可知，STA2和STA3连接的都是第二台AP SSID为zhangjiyuan02，获取的IP地址都为192.168.101.0网段的。

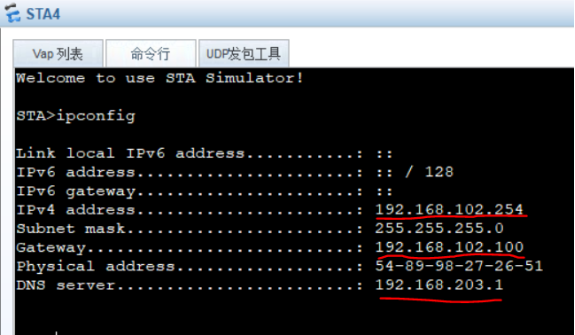

（3）由下图可知，STA4连接的是第三台AP SSID为zhangjiyuan03，获取的IP地址都为192.168.102.0网段的。

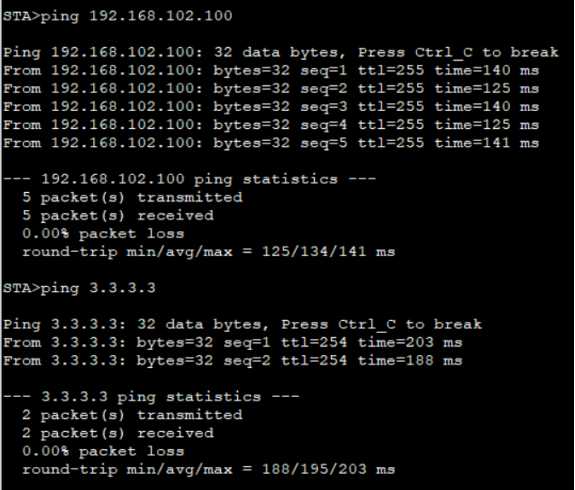

（4）查看一下笔记本是否能够ping通网关、路由器lookback 0 地址（3.3.3.3）

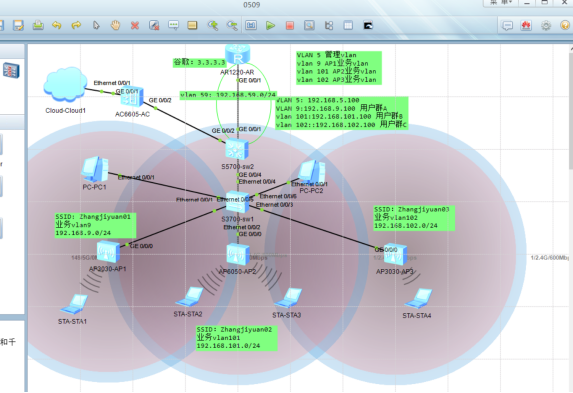

（5）最后有线连接的两台台式机和无线连接的4台笔记本连接完成之后的网络拓扑如下：

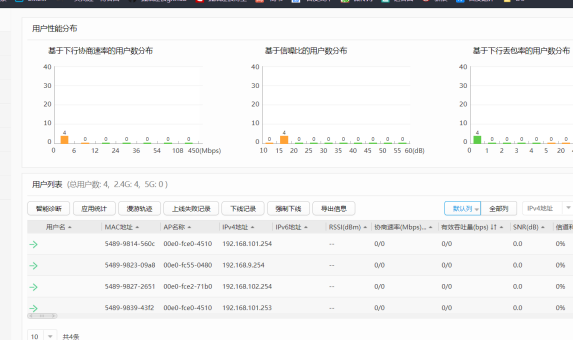

（6）此时，再次查看AC 的web界面，显示的连接的用户就是通过无线连接的用户了，完美，终于告一段落了！！！！
