【Android UI设计与开发】第04期：引导界面（四）仿人人网V5.9.2最新版引导界面

这一篇我将会以人人网的引导界面为实例来展开详细的讲解，人人网的引导界面比较的新颖，不同于其他应用程序千篇一律的靠滑动来引导用户，而是以一个一个比较生动形象的动画效果展示在用户们的面前，有一种给人眼前一亮的感觉，话不多说，进入正题。

一、实现的效果图

欢迎界面：

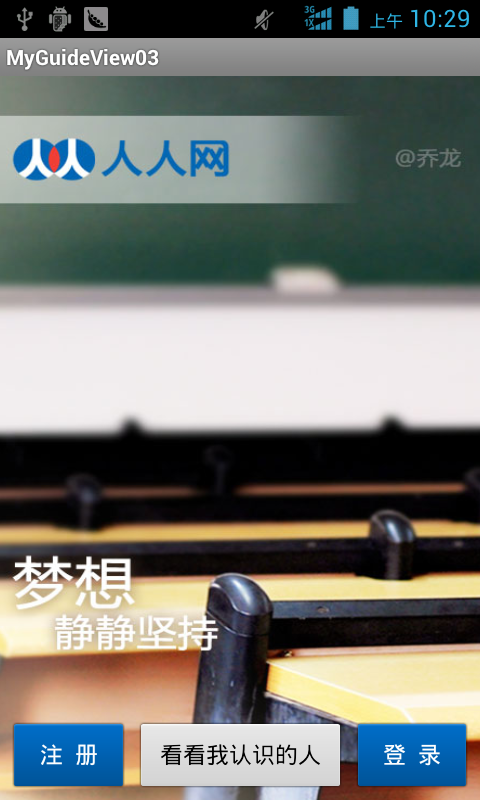

引导界面1

引导界面 2

引导界面 3

二 、项目的目录结构

三、具体的编码实现

1、欢迎界面的xml布局，activity_welcome：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:background="@drawable/v5_6_2_welcome"
    android:orientation="vertical" />

2、引导界面的xml布局，activity_guide.xml：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:orientation="vertical" >

    <ImageView
        android:id="@+id/iv_guide_picture"
        android:layout_width="fill_parent"
        android:layout_height="fill_parent"
        android:layout_weight="1.0"
        android:scaleType="fitXY" />

    <LinearLayout
        android:id="@+id/ll_bottom_action_bar"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:layout_alignParentBottom="true"
        android:orientation="horizontal"
        android:padding="7dip" >

        <Button
            android:id="@+id/btn_register"
            android:layout_width="fill_parent"
            android:layout_height="45dip"
            android:layout_weight="1.5"
            android:background="@drawable/guide_btn_blue"
            android:gravity="center"
            android:singleLine="true"
            android:text="注  册"
            android:textColor="#FFFFFF"
            android:textSize="15.0sp" />

        <Button
            android:id="@+id/btn_look_at_the_people_i_know"
            android:layout_width="fill_parent"
            android:layout_height="45dip"
            android:layout_marginLeft="8dip"
            android:layout_marginRight="8dip"
            android:layout_weight="1.0"
            android:background="@drawable/guide_btn_white"
            android:gravity="center"
            android:singleLine="true"
            android:text="看看我认识的人"
            android:textColor="#000000"
            android:textSize="15.0sp" />

        <Button
            android:id="@+id/btn_login"
            android:layout_width="fill_parent"
            android:layout_height="45dip"
            android:layout_weight="1.5"
            android:background="@drawable/guide_btn_blue"
            android:gravity="center"
            android:singleLine="true"
            android:text="登  录"
            android:textColor="#FFFFFF"
            android:textSize="15.0sp" />
    </LinearLayout>
</RelativeLayout>

3、在这里还要创建两个xml资源文件文件来实现自定义按钮的效果，关于自定义按钮的效果实现我会在后面的UI专题详细介绍，这里就不在赘述，guide_btn_blue.xml：

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">

    <item android:drawable="@drawable/v5_0_1_guide_blue_default" android:state_focused="true" android:state_pressed="false"/>
    <item android:drawable="@drawable/v5_0_1_guide_blue_press" android:state_pressed="true"/>
    <item android:drawable="@drawable/v5_0_1_guide_blue_default"/>

</selector>

guide_btn_white：

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">

    <item android:drawable="@drawable/v5_0_1_guide_black_default" android:state_focused="true" android:state_pressed="false"/>
    <item android:drawable="@drawable/v5_0_1_guide_black_press" android:state_pressed="true"/>
    <item android:drawable="@drawable/v5_0_1_guide_black_default"/>

</selector>

4、然后是动画效果的xml资源文件，关于自定义动画效果的实现我也会在后面的UI专题中详细介绍，这里也就不再赘述渐入动画资源文件，guide_fade_in.xml：

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android" >

    <alpha android:fromAlpha="0.0"
           android:toAlpha="1.0" />

</set>

渐隐动画资源文件，guide_fade_out.xml：

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android" >

    <scale
        android:fillAfter="false"
        android:fromXScale="1.1"
        android:fromYScale="1.1"
        android:interpolator="@android:anim/decelerate_interpolator"
        android:pivotX="50.0%"
        android:pivotY="50.0%"
        android:toXScale="1.1"
        android:toYScale="1.1" />

    <alpha
        xmlns:android="http://schemas.android.com/apk/res/android"
        android:fromAlpha="1.0"
        android:toAlpha="0.0" />

</set>

放大动画资源文件,guide_fade_in_scale：

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android" >

    <scale
        android:fillAfter="false"
        android:fromXScale="1.0"
        android:fromYScale="1.0"
        android:interpolator="@android:anim/decelerate_interpolator"
        android:pivotX="50.0%"
        android:pivotY="50.0%"
        android:toXScale="1.1"
        android:toYScale="1.1"/>

</set>

5、开始启动的欢迎界WelcomeActivity.java：

package com.yangyu.myguideview03;

import android.app.Activity;
import android.content.Intent;
import android.os.Bundle;
import android.os.CountDownTimer;

/**
 * @author yangyu
 *  功能描述：欢迎界面Activity（Logo）
 */
public class WelcomeActivity extends Activity {

    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_welcome);

        /**
         * millisInFuture:从开始调用start()到倒计时完成并onFinish()方法被调用的毫秒数
         * countDownInterval:接收onTick(long)回调的间隔时间
         */
        new CountDownTimer(5000, 1000) {
            @Override
            public void onTick(long millisUntilFinished) {
            }

            @Override
            public void onFinish() {
                Intent intent = new Intent(WelcomeActivity.this, GuideActivity.class);
                startActivity(intent);
                WelcomeActivity.this.finish();
            }
        }.start();
    }
}

6、引导界面，GuideActivity.java：

package com.yangyu.myguideview03;

import android.app.Activity;
import android.graphics.drawable.Drawable;
import android.os.Bundle;
import android.view.View;
import android.view.View.OnClickListener;
import android.view.animation.Animation;
import android.view.animation.Animation.AnimationListener;
import android.view.animation.AnimationUtils;
import android.widget.Button;
import android.widget.ImageView;
import android.widget.Toast;

/**
 * @author yangyu
 * 功能描述：导引界面(每张图片都执行的动画顺序，渐现、放大和渐隐，结束后切换图片和文字
 * 又开始执行 渐现、放大和渐隐,当最后一张执行完渐隐，切换到第一张，从而达到循环效果)
 */
public class GuideActivity extends Activity implements OnClickListener{
    //定义注册、登录和看看我认识的人按钮
    private Button btnRegister,btnLogin,btnIKnowPeople;

    //显示图片的ImageView组件
    private ImageView ivGuidePicture;

    //要展示的一组图片资源
    private Drawable[] pictures;

    //每张展示图片要执行的一组动画效果
    private Animation[] animations;

    //当前执行的是第几张图片（资源索引）
    private int currentItem = 0;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_guide);

        initView();

        initData();
    }

    /**
     * 初始化组件
     */
    private void initView(){
        //实例化ImageView引导图片
        ivGuidePicture = (ImageView) findViewById(R.id.iv_guide_picture);

        //实例化按钮
        btnRegister = (Button) findViewById(R.id.btn_register);
        btnIKnowPeople = (Button) findViewById(R.id.btn_look_at_the_people_i_know);
        btnLogin = (Button) findViewById(R.id.btn_login);

        //实例化引导图片数组
        pictures = new Drawable[] { getResources().getDrawable(R.drawable.v5_3_0_guide_pic1),getResources().getDrawable(R.drawable.v5_3_0_guide_pic2),
                                    getResources().getDrawable(R.drawable.v5_3_0_guide_pic3)};

        //实例化动画效果数组
        animations = new Animation[] { AnimationUtils.loadAnimation(this, R.anim.guide_fade_in),
                                       AnimationUtils.loadAnimation(this, R.anim.guide_fade_in_scale),
                                       AnimationUtils.loadAnimation(this, R.anim.guide_fade_out) };
    }

    /**
     * 初始化数据
     */
    private void initData(){
        //给按钮设置监听
        btnRegister.setOnClickListener(this);
        btnIKnowPeople.setOnClickListener(this);
        btnLogin.setOnClickListener(this);

        //给每个动画效果设置播放时间
        animations[0].setDuration(1500);
        animations[1].setDuration(3000);
        animations[2].setDuration(1500);

        //给每个动画效果设置监听事件
        animations[0].setAnimationListener(new GuideAnimationListener(0));
        animations[1].setAnimationListener(new GuideAnimationListener(1));
        animations[2].setAnimationListener(new GuideAnimationListener(2));

        //设置图片动画初始化默认值为0
        ivGuidePicture.setImageDrawable(pictures[currentItem]);
        ivGuidePicture.startAnimation(animations[0]);
    }

    /**
     * 实现了动画监听接口，重写里面的方法
     */
    class GuideAnimationListener implements AnimationListener {
        private int index;

        public GuideAnimationListener(int index) {
            this.index = index;
        }

        @Override
        public void onAnimationStart(Animation animation) {
        }

        //重写动画结束时的监听事件，实现了动画循环播放的效果
        @Override
        public void onAnimationEnd(Animation animation) {
            if (index < (animations.length - 1)) {
                ivGuidePicture.startAnimation(animations[index + 1]);
            } else {
                currentItem++;
                if (currentItem > (pictures.length - 1)) {
                    currentItem = 0;
                }
                ivGuidePicture.setImageDrawable(pictures[currentItem]);
                ivGuidePicture.startAnimation(animations[0]);
            }
        }

        @Override
        public void onAnimationRepeat(Animation animation) {

        }

    }

    @Override
    public void onClick(View v) {
         switch (v.getId()) {
            case R.id.btn_register:
                Toast.makeText(this, "点击了注册按钮", Toast.LENGTH_SHORT).show();
                break;
            case R.id.btn_look_at_the_people_i_know:
                Toast.makeText(this, "点击了我认识的人按钮", Toast.LENGTH_SHORT).show();
                break;
            case R.id.btn_login:
                Toast.makeText(this, "点击了登录按钮", Toast.LENGTH_SHORT).show();
                break;
            default:
                break;
            }
    }
}

           下一篇将会对整个引导界面的开发专题做一个完结篇，敬请期待。

源码下载地址
