yolox-ros-deepstream

cv-detect-ros子项目(四)（yolox-ros-deepstream）

硬件环境

• 英伟达jetson nano 板载计算机(原则上jetson 系列产品都能适配此项目)
• 鼠标键盘（推荐使用有线连接方式）

软件环境

• Jetpack 4.5.1 （ubuntu 18.04）
• TensorRT 7.1
• CUDA 10.2
• cuDNN 8.0
• OpenCV 4.1.1
• deepstream 5.1

相关资源百度云盘链接如下：

链接：https://pan.baidu.com/s/1uRdl1Z6jUQXZyhmFKPmj5w　　提取码：3dS0
如下图所示：

一、安装ROS操作系统

备注：（以下操作最好在搭建梯子或者更换国内源的情况下进行，否则下载速度很慢）

请参考ROS官方安装连接： 官方安装教程
也可按以下步骤安装：

- sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" > /etc/apt/sources.list.d/ros-latest.list'
- sudo apt install curl
- curl -s https://raw.githubusercontent.com/ros/rosdistro/master/ros.asc | sudo apt-key add -(**若出现`gpg: no valid OpenPGP data found`可直接跳过 **)
- sudo apt update
- sudo apt install ros-melodic-desktop-full
- echo "source /opt/ros/melodic/setup.bash" >> ~/.bashrc
- source ~/.bashrc
- source /opt/ros/melodic/setup.bash
- sudo apt install python-rosdep python-rosinstall python-rosinstall-generator python-wstool build-essential
- sudo apt install python-rosdep
- sudo rosdep init
- rosdep update

• 以上步骤执行完成后，可尝试在终端运行roscore命令，若出现下图所示，说明ros安装正常：


---

二、安装DeepStream on TX2(Jetpack 4.5.1)

(备注):若使用SDKManager软件对TX2进行刷机，且刷入系统时选择了DeepStream 5.１选项，便会自动安装 DeepStream，无需进行以下手动安装。

１．安装依赖

执行下面命令来安装需要的软件包：

sudo apt install \
libssl1.0.0 \
libgstreamer1.0-0 \
gstreamer1.0-tools \
gstreamer1.0-plugins-good \
gstreamer1.0-plugins-bad \
gstreamer1.0-plugins-ugly \
gstreamer1.0-libav \
libgstrtspserver-1.0-0 \
libjansson4=2.11-1

２．安装 DeepStream SDK

（１）进入官方DeepStream SDK选择DeepStream 5.1 for Jetson并下载(Jetpack 4.5.1 向下兼容)
（备注）：也可在本人提供相关资源百度云盘链接中下载deepstream_sdk_5.1_jetson.tbz2文件包

（２）下载后得到压缩文件deepstream_sdk_5.1_jetson.tbz2，输入以下命令以提取并安装DeepStream SDK:

sudo tar -xvf deepstream_sdk_5.1_jetson.tbz2 -C /
cd /opt/nvidia/deepstream/deepstream-5.1
sudo ./install.sh
sudo ldconfig

（３） DeepStream测试

• 执行以下命令：

cd /opt/nvidia/deepstream/deepstream-5.1/sources/objectDetector_Yolo

• 执行编译命令

sudo CUDA_VER=10.2 make -C nvdsinfer_custom_impl_Yolo

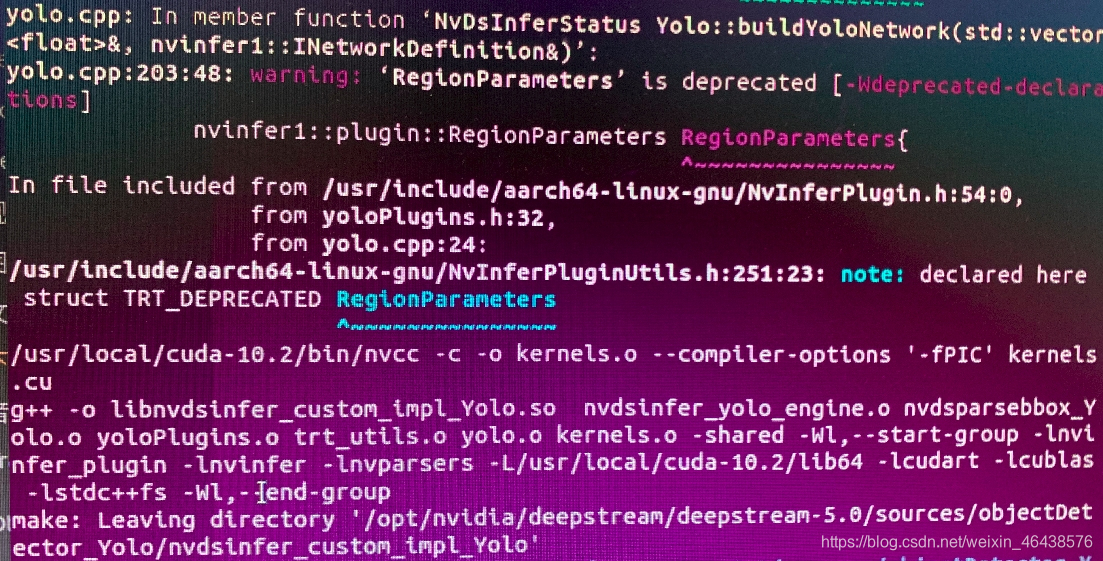

出现如下图所示结果，说明编译成功：

• 编辑文件prebuild.sh并注释掉除yolov3-tiny的语句
  执行以下命令（下载yolov3-tiny.cfg和yolov3-tiny.weights）：

sudo ./prebuild.sh

• 执行命令：

deepstream-app -c deepstream_app_config_yoloV3_tiny.txt

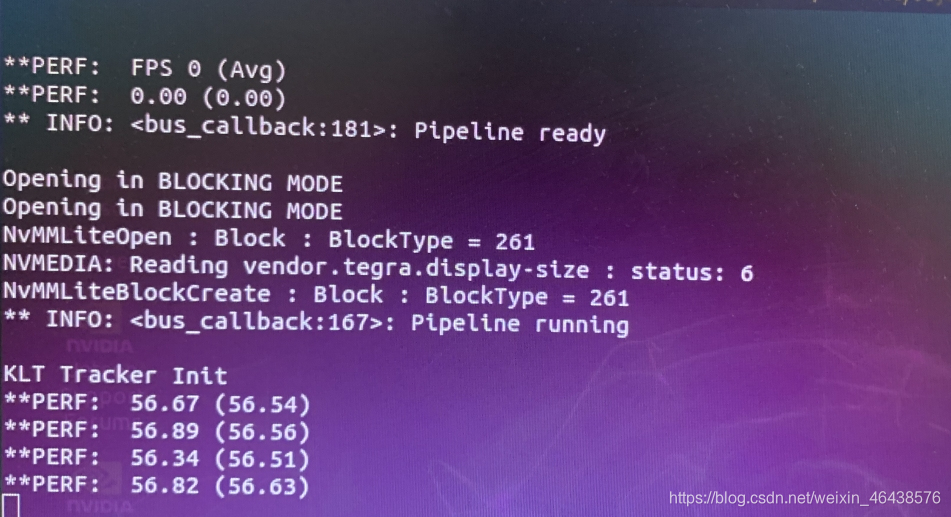

若能生成相关engine引擎并启动视频流检测，则说明DeepStream SDK安装成功,如下图所示：

---

三、安装onnx2trt（在jetson nano 上完成）

1. 查看TensoRT版本

dpkg -l |grep TensorRT

2. 安装cmake

   • 删除原来的cmake

   sudo apt remove cmake
   sudo apt purge --auto-remove cmake

   • 下载所需版本,解压

   tar -xzvf cmake-3.21.2.tar.gz
   cd ~/cmake-3.21.2

   • 编译安装
     执行命令......

   ./bootstrap
   make -j4
   sudo make install

   • 如果编译安装cmake时如果出现错误:could not find OpenSSL,执行

   sudo apt install libssl-dev

   • 移动路径

   sudo cp ./bin/cmake /usr/bin/

   • 验证安装结果

   cmake --version

3. 安装protobuf

   • 下载protobuf-3.17.3.zip并解压

     unzip protobuf-3.17.3.zip

   • 执行以下命令（其中sudo make install 等待时间较长）

         cd protobuf-3.17.3
         ./autogen.sh
         ./configuremake
         sudo make install
         sudo ldconfig
         protoc --version


4. 安装onnx-tensorrt

   git clone -b 7.1 https://github.com/onnx/onnx-tensorrt.git

   • 克隆后onnx-tensorrt/third_party/onnx中内容是空的,需要下载与tensorrt7.1匹配的onnx1.6
     下载地址为：https://github.com/onnx/onnx/releases　，也可在百度网盘中下载。
     将下载后的内容,解压放置到onnx-tensorrt/third_party/

      tar -xzvf onnx-1.6.0.tar.gz
      mv onnx-1.6.0 onnx


   • 执行以下命令

      cd onnx-tensorrt
      mkdir build
      cd build
      cmake .. -DTENSORRT_ROOT=/usr/src/tensorrt
      make -j4
      sudo make install
      onnx2trt -V


5. 生成yolox的TensorRT engine 文件（必须在同一jetson nano 上完成！！！）

   • 从相关资源百度云盘链接中将yolox_s.onnx、yolox_tiny.onnx、yolox_nano.onnx到Jetson Nano上，可放置于home目录下，并依次执行 以下命令：

     onnx2trt yolox_s.onnx -o yolox_s.engine

     onnx2trt yolox_tiny.onnx -o yolox_tiny.engine

     onnx2trt yolox_nano.onnx -o yolox_nano.engine

     若要自己生成.onnx文件，请进入以下链接：
     yolox导出onnx

四、从github克隆cv-detect-ros项目，并将本人设计好的yolox-ros-deepstream子项目的相关子文件夹拷贝到相应目录下进行编译

1. 从github克隆cv-detect-ros项目（建议在搭建梯子的环境下进行git clone）

先按　ctrl + alt +t 进入终端（默认克隆的文件在家目录下）

git clone https://github.com/guojianyang/cv-detect-ros.git

2. 首先对我们所要操作的文件夹赋予权限

sudo chmod -R 777 /opt/nvidia/deepstream/deepstream-5.1/sources/

3. 再拷贝cv-detect-ros/yolox-ros-deepstream/yolox-ros文件夹到opt/nvidia/deepstream/deepstream-5.1/sources/
   yolox-ros中的文件内容如下图所示：


sudo cp ~/cv-detect-ros/yolox-ros-deepstream/yolox-ros /opt/nvidia/deepstream/deepstream-5.1/sources/

4. 拷贝步骤（三）中生成的yolox、yolox-tiny和yolox-nano的engine文件到opt/nvidia/deepstream/deepstream-5.1/sources/yolox-ros

cp ~/yolox_s.engine /opt/nvidia/deepstream/deepstream-5.1/sources/yolox-ros

cp ~/yolox_tiny.engine /opt/nvidia/deepstream/deepstream-5.1/sources/yolox-ros

cp ~/yolox_nano.engine /opt/nvidia/deepstream/deepstream-5.1/sources/yolox-ros

5. 编译

    cd /opt/nvidia/deepstream/deepstream-5.1/sources/yolox-ros
    CUDA_VER=10.2 make -C nvdsinfer_custom_impl_yolox


   对于yolox-tiny和yolox-nano的部署， nvdsparsebbox_yolox.cpp中先修改

   static const int INPUT_W = 416; //640;
   static const int INPUT_H = 416; //640;


   然后在进行编译

6. 搭建自定义的rostpoic话题消息的工作空间boxes_ws，建立ros接口

• 将git clone 的文件夹cv-detect-ros/yolovx-ros-deepstream/boxes_ws复制到home目录下

sudo cp -r ~/cv-detect-ros/yolox-ros-deepstream/boxes_ws ~/

• 进入boxes_ws文件夹，编译ros工作空间

cd ~/boxes_ws

• boxes_ws目录下若有 build和devel文件,则需删除后再编译,否则无需执行本步骤

rm -r build devel

• 编译

catkin_make

• 编译成功后，需将boxes_ws工作空间添加环境变量

sudo gedit .bashrc

echo "source ~/boxes_ws/devel/setup.bash" >> ~/.bashrc

source ~/.bashrc

• 将src下功能包darknet_ros_msgs建立软连接至/opt/nvidia/deepstream/deepstream-5.1/sources/yolovx-ros/目录下

cd ~/boxes_ws/src
ln -s ~/boxes_ws/src/ darknet_ros_msgs /opt/nvidia/deepstream/deepstream-5.1/sources/yolovx-ros/

• 测试ros接口是否成功建立

cd /opt/nvidia/deepstream/deepstream-5.1/sources/yolovx-ros/

  在当前目录终端下运行`python2`(一定要python2),并导入以下功能包：

from darknet_ros_msgs.msg import BoundingBox_tensor,BoundingBoxes_tensor

   若以上导入没有报错，则说明ros接口创建成功！！！

五、落地部署测试

• 测试推理视频文件

  • 启动检测程序(启动成功后会出现检测画面)

    cd /opt/nvidia/deepstream/deepstream-5.1/sources/yolox-ros

    deepstream-app -c deepstream_app_config.txt


  • 将yolox-ros-deepstream中的client_ros.py文件复制到/opt/nvidia/deepstream/deepstream-5.1/sources/yolox-ros/中

    cp -r ~/cv-detect-ros/yolox-ros-deepstream/client_ros.py /opt/nvidia/deepstream/deepstream-5.1/sources/yolox-ros/

  • ctrl + alt +t 新建终端，启动roscore

    roscore

  • 再ctrl + alt +t新建一个终端,并进入目录/opt/nvidia/deepstream/deepstream-5.1/sources/yolox-ros/

    cd /opt/nvidia/deepstream/deepstream-5.1/sources/yolox-ros/
    python2 client_ros.py

  • client_ros.py文件启动后，检测到的目标数据以topic的形式发布出来，可通过订阅话题boundingboxes_tensor实时查看目标检测的数据

  • 如下图所示：


• USB摄像头视频测试

  • 摄像头简单检测指令(ros的接入与上述一样):

      ls /dev/video*


  • 安装v4l-utils工具:

      sudo apt install v4l-utils


  • 检测摄像头比较完整信息的指令:

      v4l2-ctl --list-devices


  • 摄像头更细致规格的查看指令:

      v4l2-ctl --device=/dev/video0 --list-formats-ext
      v4l2-ctl --device=/dev/video1 --list-formats-ext


  • yolox usb摄像头测试指令：

      deepstream-app -c source1_usb_dec_infer_yolox.txt


• CSI摄像头视频测试(ros的接入与上述一样)：

    deepstream-app -c source1_csi_dec_infer_yolox.txt


六、针对自定义数据模型的修改

• 修改config_infer_primary.txt中的参数(num-detected-classes为自定义的类别数)

        num-detected-classes=80


• 在labels.txt中修改类别名称文件，换成自定义的类别名称
