SI3933在汽车PKE车钥匙的应用方案

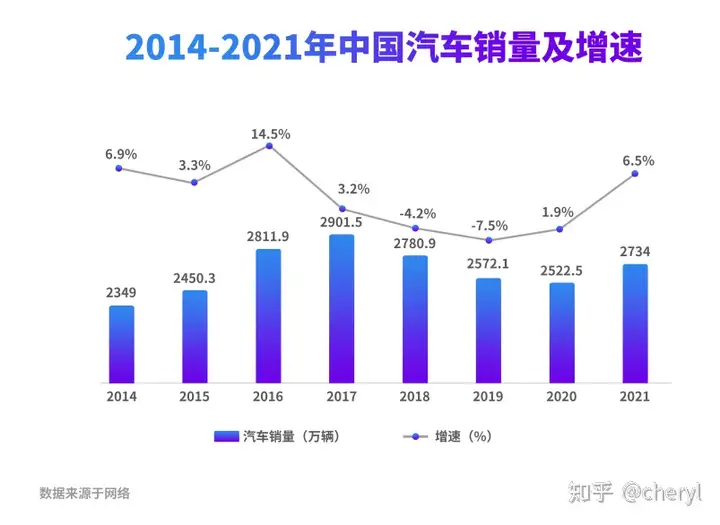

根据汽车工业协会数据，2021年汽车产销双双超过2600万辆，汽车消费市场巨大，汽车时代已经到来。汽车无线接入技术得到更为广泛的支持，RKE/PKE技术给人们的汽车使用带来了更大的方便与便捷。





RKE与PKE

一、RKE：

钥匙端按下钥匙上的按钮，发出包含对应命令信息的信号，这样将唤醒RKE钥匙扣内部的CPU，CPU则发送数据流到射频(RF)发射机。数据流通常是64到128位长，包括一个前置位、一个命令码和一个滚动码。数据流通常以2KHz到20KHz的速率发送。调制方式为幅度键控(ASK)，主要目的是为延长钥匙扣的电池寿命。汽车端接收到点波信号后，经控制模块BCM认证后实现开/关锁动作。

二、PKE：

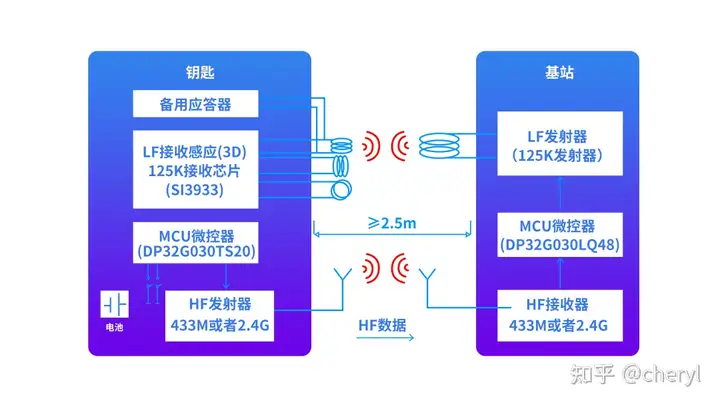

PKE技术，即passive keyless entry，在RKE基础上增加RFID工作方式，由车钥匙和车载控制组成，车钥匙进入指定范围内，车钥匙接收到车载模块的感应信号并发射应答信号，通过识别判断是否是合法授权驾驶者进行自动开门。



方案特点

◆有效触发距离为4~5m；

◆具有智能双向通信系统，无需人工干预；

◆SI3933可在125KHz和UHF(可选315/433/868MHz)频率下工作；

◆可pin对pin替换AS3933，功能没有区别，软硬件兼容。

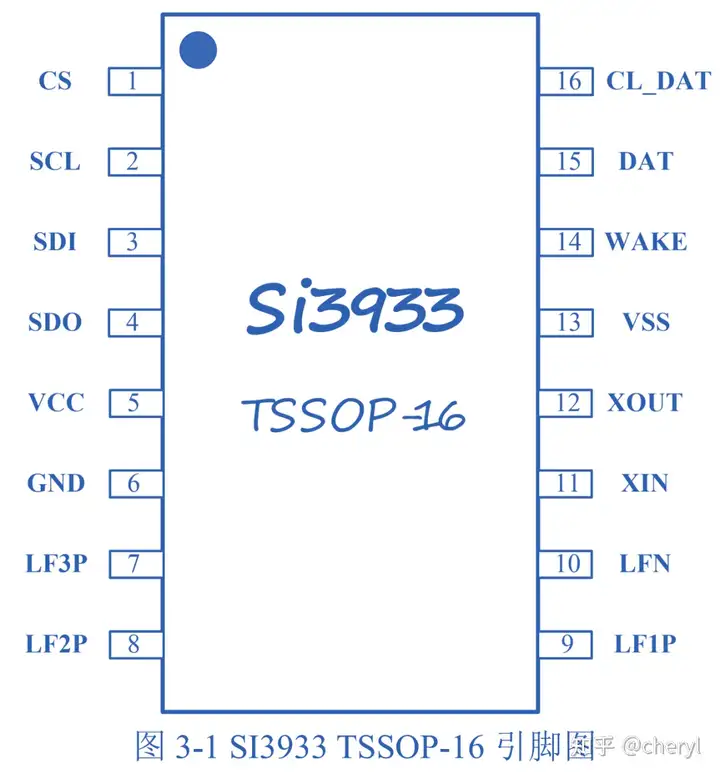

芯片介绍

SI3933是一款三通道的低功耗ASK接收机，可用于检测15KHz-150KHz低频载波频率的数字信号，并产生唤醒信号。内部集成的校验器用于检测16位或32位曼彻斯特编码的唤醒向量，且支持两次重复的向量校验。

SI3933可以使用一个、两个或者三个通道工作，每个通道都具有频率检测功能和数字 RSSI计算功能。通道的灵敏度可调，从而实现更长的通信距离，并且适应噪声环境下工作。

SI3933具有内部时钟产生器，可选择使用晶体振荡器或者RC振荡器。用户也可以选择使用外部时钟。

SI3933支持可编程的数据速率和带时钟恢复的曼彻斯特解码。自动调谐功能确保了芯片与所需载波频率的完美匹配，极大地简化了天线调谐。

应用领域

◆ 有源RFID标签

◆ 高价值资产跟踪

◆ 门禁管理系统

◆ 实时定位系统

◆ 无线传感器网络

◆ 操作员识别

◆ 访问控制

◆ 远程无钥匙进入

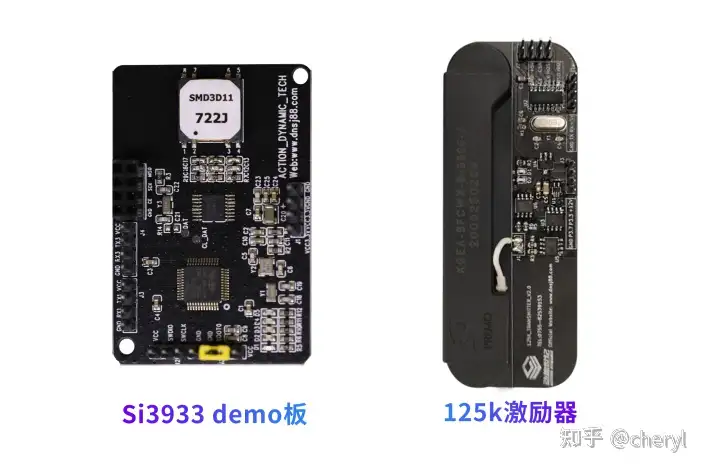

相关图示
