蓝牙红外遥控器

前言：

CH592蓝牙红外遥控器使用讲解。

一、软件

1、代码说明

获取压缩包并打开程序源码，固件讲解可以查看file文档，如下图：

2、烧录方式

通过USB或者串口1的方式进行下载。串口1可作为下载和串口打印观察日志（PA9/115200）。

BOOT脚拉低后上位机ISP工具刷新选择串口点击下载。

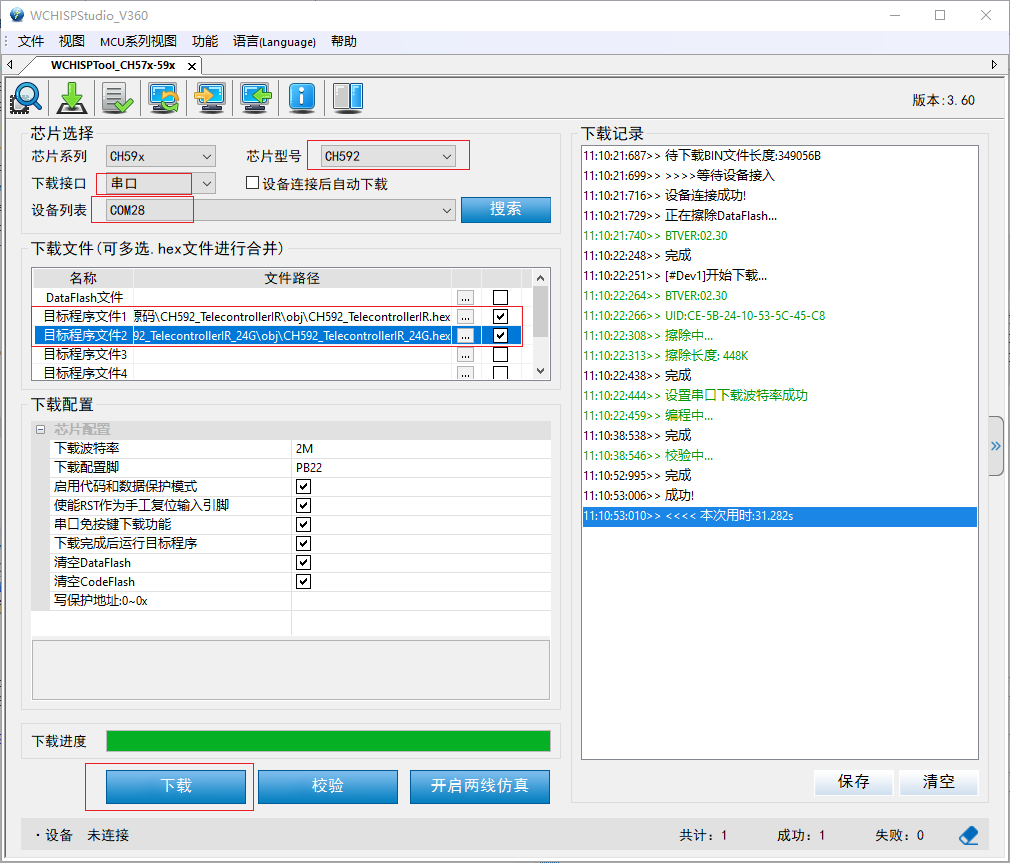

ISP工具选择合并下载蓝牙+2.4G模式，如下图。如仅使用蓝牙模式可以只烧录蓝牙的固件，因为其起始地址是从0开始的，单个下载蓝牙工程可以正常运行。

二、操作说明

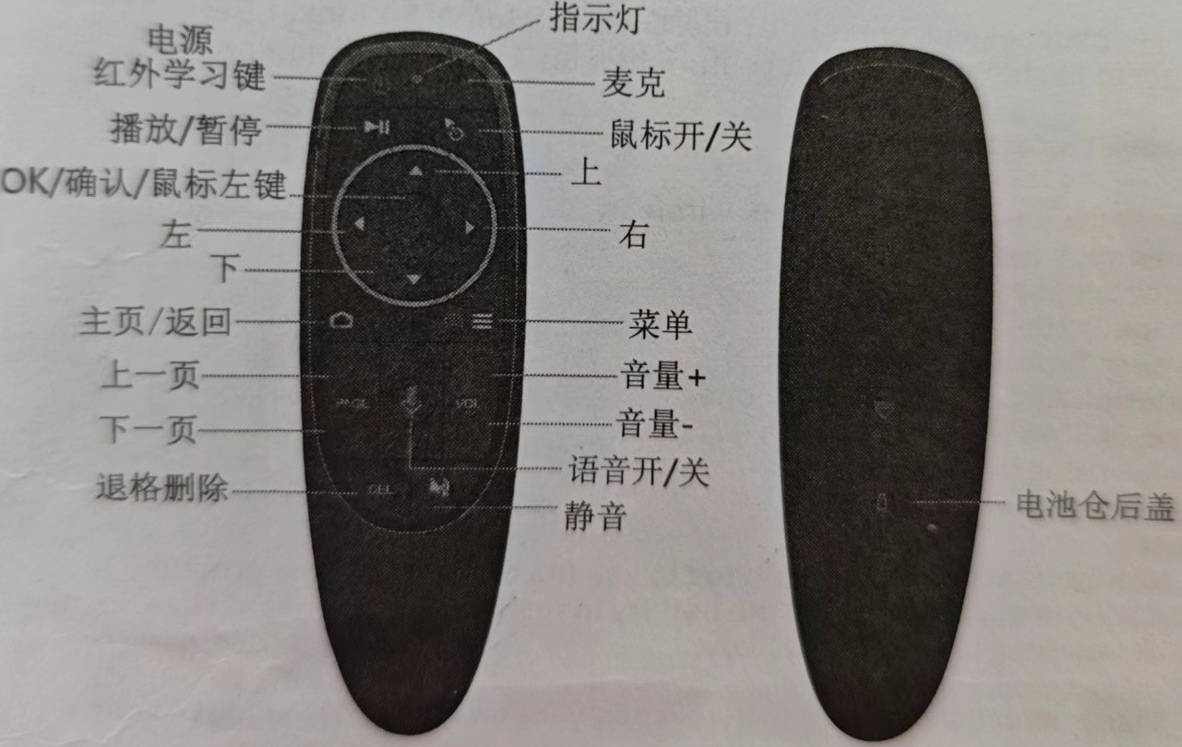

样图

1、模式切换

设备初次上电处于蓝牙模式，左键和右键一起长按3秒后松开，LED灯会慢闪3秒钟，再切换工作模式，原本2.4G模式切换到蓝牙模式，原本是蓝牙模式则切换到2.4G模式。

2、蓝牙模式

1. 将遥控器切换到蓝牙工作模式。蓝牙搜索：沁恒语音遥控器，并点击连接。
2. 通过设置内的蓝牙扫描设备，连接名称为“沁恒语音遥控器”的设备
3. 设备连接成功后，可以打开备忘录，在备忘录中新建一个文件，打字部分内容进入。
4. 通过上下左右观察键盘光标变化，测试删除键等所有按键功能。
5. 通过鼠标开关键，将部分按键功能切换为鼠标，测试鼠标按键是否正确响应。
6. 使用BLE调试助手连接设备，修改MTU为247，使能特征值为0xFFE4的NOTIFY通道，选择将数据保存到文件。当按下语音键时，录音数据通过NOTIFY上传，手机app会将上报数值存储下来。录音结束后将BLE调试助手保存的文件传输到电脑，修改后缀名为.pcm，使用ffplay进行播放


3、2.4G模式

左键和右键同时按下进行切换模式，操作的方式和BLE模式相同。

4、语音模式

1. 将遥控器切换到2.4G工作模式
2. 将配对的dongle连接至windows电脑
3. 打开电脑自带录音机，开始，录音。
4. 按下录音键，对准麦克风口，说话，进行录音。

5. 录音结束后，播放录音文件，听录音效果。
