一、准备工作

首先需要把需要的器材准备好，我使用的是quartus18.0，并且要使用IP核被破解的版本，不然无法使用其中的FFT和NCO，一定要注意，quartus对于版本非常敏感，一定要严格对应好版本

1、带IP的quartus18.0

2、modelsim，这个modelsim不能使用自己下载的modelsim，要去官网下载，对应版本的modelsim-altera版本，而不是modesim se，应为modelsim-altera版本，是已经将altera上的器件的lib编译好了，如果自己下载modelsim使用，则还要自己编译相应的altera库，非常的坑

二、IP核导入

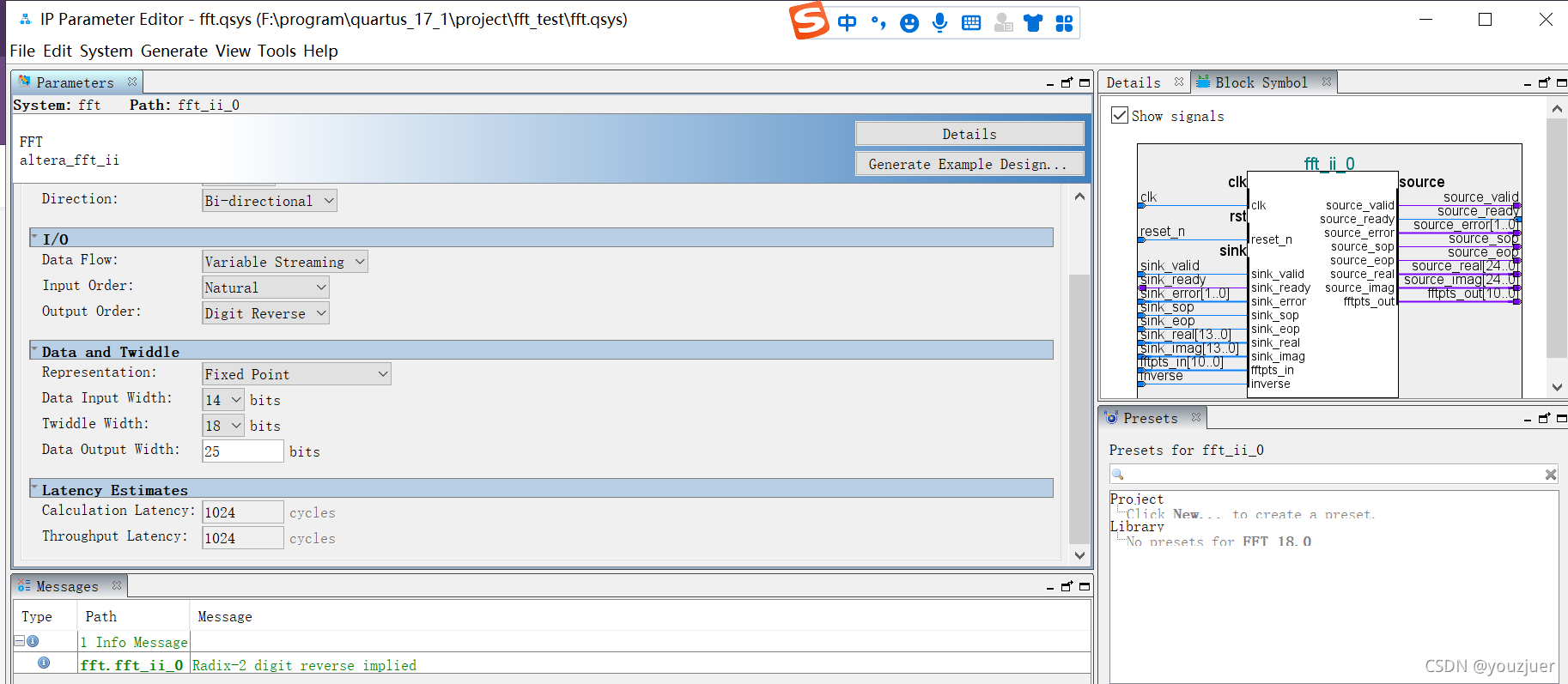

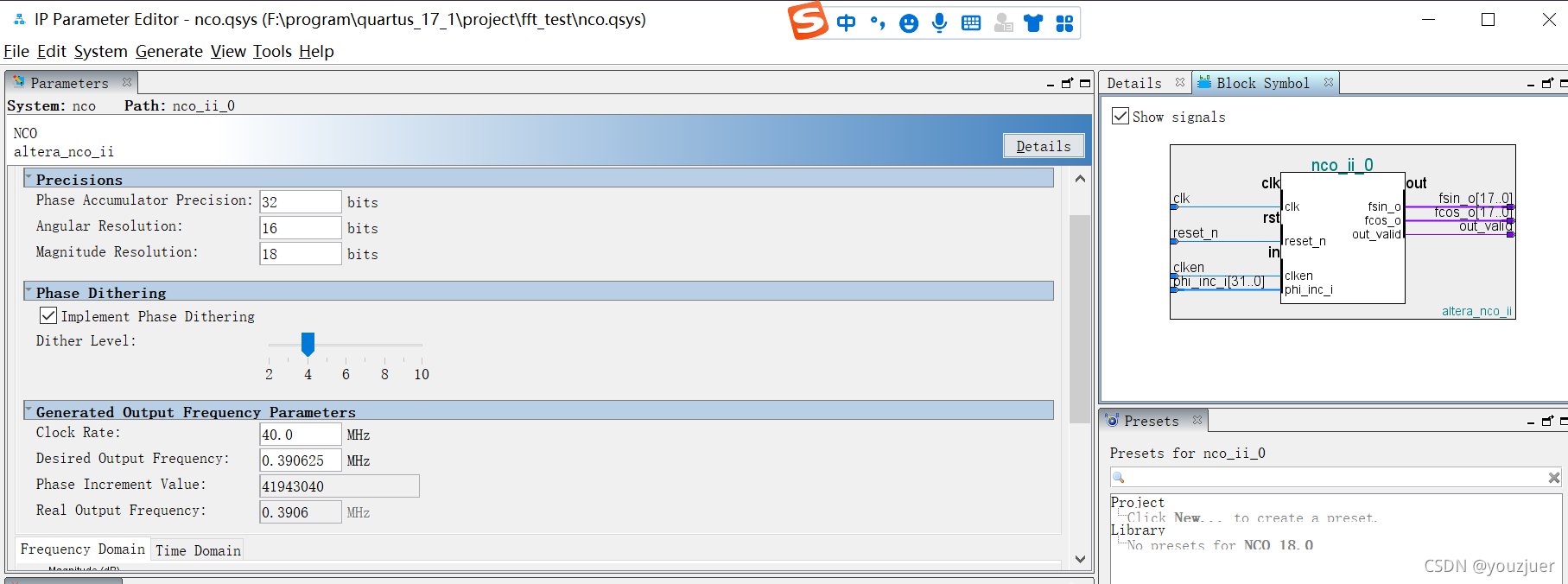

1、在quartus的IP库中，导入FFT核和NCO核，并完成设置，具体的设置结果如下：

设置的位置在tool->platform designer

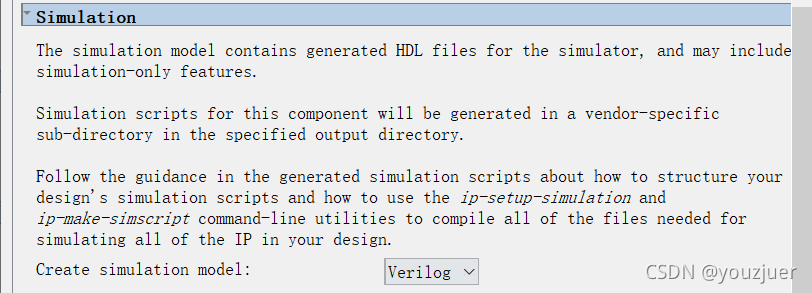

设置好以后就generate HDL，在这一步中一定要注意，在simulation中选择verilog选项：

2、然后将两个IP加入到工程中：

Project->add file in Project,

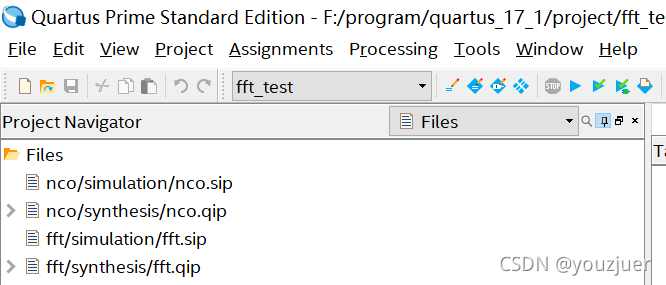

主要加入的是两个文件，后缀为sip和qip的文件，分别在simulation文件夹下和synthesis文件夹下。加入后如下所示：

三、编写代码

1、fft_wrapper.v


module fft_wrapper(clk,in_signal,
    real_power,
    imag_power,
    fft_source_sop,
    sink_sop,
    sink_eop,
    sink_valid,
    reset_n,
    start);

    input        clk;
    input     start;
    input        wire [13:0] in_signal;
    wire        [31:0] short_in_signal;
    output    wire [24:0]    real_power;
    output    wire [24:0]    imag_power;
    //fft signal

    output    wire     sink_valid;
    wire        sink_ready;

    output    wire sink_sop;
    output    wire sink_eop;

    wire         [10:0]    fft_pts;
    output     wire fft_source_sop;
    wire   fft_source_eop;
    output     reg    reset_n;


    wire        [13:0]    real_to_fft_p;
    wire        [13:0]     imag_to_fft_p;
    reg [4:0] count;

    reg eop2, sop2, eop5;


    initial
    begin
        reset_n = 0;
        count = 5'd0;
    end

    always@(posedge clk)
        begin
            count <= count + 1;
            if(count == 10)
                begin
                reset_n = 1;
                end
        end

//    always @(posedge clk)
//        begin
//            if(start)
//                begin
//                reset_n <= 0;
//                count <= 5'd0;
//                end
//            else
//                begin
//                    count = count + 5'd1;
//                    if(count == 5'd10)
//                        begin
//                            reset_n <= 1;
//                        end
//                end
//        end

    control_for_fft control_for_fft_longer_inst(
    .clk(clk),
    .insignal(in_signal),
    .sink_valid(sink_valid),
    .sink_ready(sink_ready),
    .sink_error(),
    .sink_sop(sink_sop),
    .sink_eop(sink_eop),
    .inverse(inverse),
    .outreal(real_to_fft_p),
    .outimag(imag_to_fft_p),
    .fft_pts(fft_pts));



    fft fft_inst (
        .clk          (clk),          //    clk.clk
        .reset_n      (reset_n),      //    rst.reset_n
        .sink_valid   (sink_valid),   //   sink.sink_valid
        .sink_ready   (sink_ready),   //       .sink_ready
        .sink_error   (2'b00),   //       .sink_error
        .sink_sop     (sink_sop),     //       .sink_sop
        .sink_eop     (sink_eop),     //       .sink_eop
        .sink_real    (real_to_fft_p),    //       .sink_real
        .sink_imag    (imag_to_fft_p),    //       .sink_imag
        .fftpts_in    (fft_pts),    //       .fftpts_in
        .inverse      (1'b0),      //       .inverse
        .source_valid (), // source.source_valid
        .source_ready (1'b1), //       .source_ready
        .source_error (), //       .source_error
        .source_sop   (fft_source_sop),   //       .source_sop
        .source_eop   (fft_source_eop),   //       .source_eop
        .source_real  (real_power),  //       .source_real
        .source_imag  (imag_power),  //       .source_imag
        .fftpts_out   ()    //       .fftpts_out
    );


endmodule

2、control_for_fft.v

module control_for_fft(
    clk,
    insignal,
    sink_valid,
    sink_ready,
    sink_error,
    sink_sop,
    sink_eop,
    inverse,
    outreal,
    outimag,
    fft_pts);

input clk;
input [13:0] insignal;
output reg sink_valid, sink_sop, sink_eop, inverse, sink_ready;
output reg [1:0] sink_error;

output  [13:0] outreal, outimag;
output reg [10:0] fft_pts;
reg [9:0] count;

initial
begin
    count = 10'd1;
    inverse = 0;
    sink_valid = 0;
    sink_ready = 1;
    sink_error = 2'b00;
    fft_pts = 11'd1024;
end

assign outreal = insignal;
assign outimage = 14'd0;


always @(posedge clk)
    begin
        begin
            count <= count + 1;
        end

        if(count == 10'd1024)
            begin
                sink_eop <= 1;
            end
        if(count == 10'd0)
            begin
                sink_eop <= 0;
                sink_sop <= 1;
                sink_valid <= 1;
            end
        if(count == 10'd1)
            begin
                sink_sop <= 0;
            end
    end

endmodule

3、fft_test.v

`timescale 1ns / 1ps
module fft_test;



reg clk;
reg start;

wire reset_n;
wire [13:0] fsin_o, fcos_o;

wire sink_sop_sig;
wire sink_eop_sig;
wire [24:0] real_power_sig;

wire [24:0] imag_power_sig;

initial
begin
    clk <= 0;
    start <= 0;
    #2 start <= 1;
end

always begin #10 clk <= ~clk; end


    nco nco_inst (
        .clk       (clk),       // clk.clk
        .reset_n   (reset_n),   // rst.reset_n
//        .clken     (clken),        //  in.clken
        .clken     (1'b1),        //  in.clken
//        .phi_inc_i (phi_inc_i), //    .phi_inc_i
        .phi_inc_i (32'd41943040), //    .phi_inc_i
        .fsin_o    (fsin_o),    // out.fsin_o
        .fcos_o    (fcos_o),    //    .fcos_o
        .out_valid (out_valid)  //    .out_valid
    );





fft_wrapper fft_wrapper_inst
(
    .clk(clk),
    //.in_signal(in_signal_sig),
    .in_signal(fsin_o),
    .real_power(real_power_sig),
    .imag_power(imag_power_sig),
    .fft_source_sop(fft_source_sop_sig),
    .sink_sop(sink_sop_sig),
    .sink_eop(sink_eop_sig),
    .sink_valid(sink_valid_sig),
    .reset_n(reset_n),
    .start(start)
);

endmodule

四、仿真

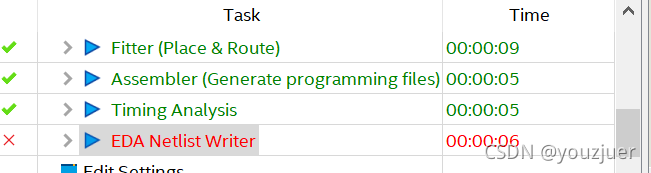

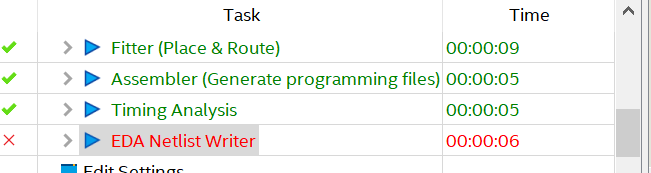

1、综合后，会发现

有错误出现，不用管，直接联合仿真即可。

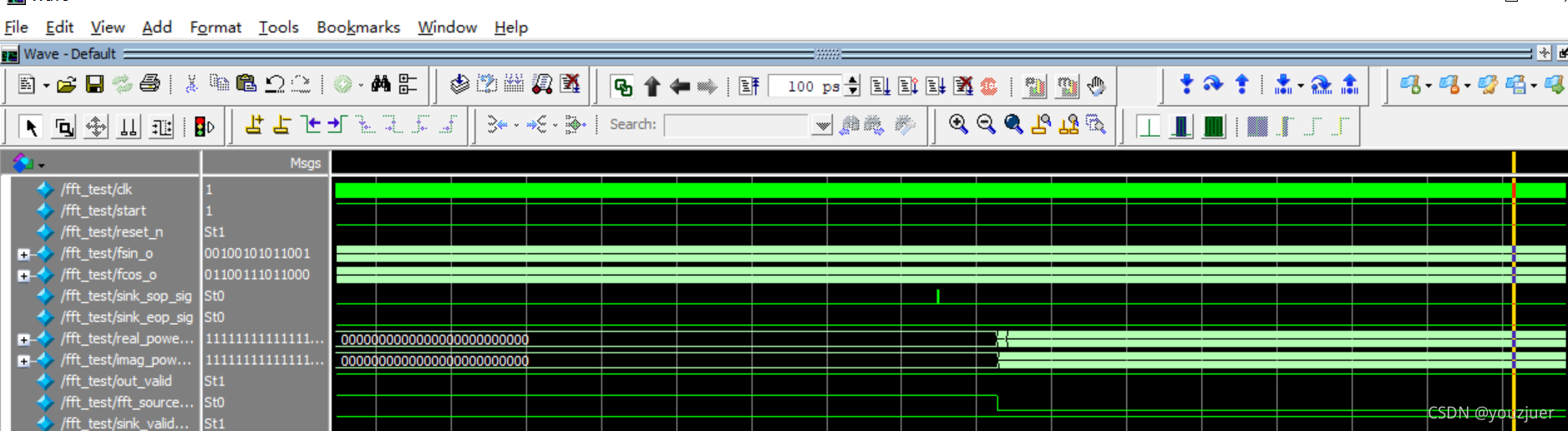

仿真结果如下：

————————————————
