VirtManager三种网络配置使用

一、网桥配置

1、创建网桥命令所属包名：bridge-utils

2、创建网桥，命令添加方式

brctl addbr br0 #添加网桥

brctl addif br0 eth4 #将网卡eth4绑定到br0上。可绑定多块网卡

ip addr add 172.21.130.61/16 dev br0 #给网桥配置ip，配置的是eth4的ip

ip addr del 172.21.130.61/16 dev eth4 #删除eth4的ip，eth4服务于br0，做数据处理

brctl stp br0 off #可选，关闭stp

route add default gw 172.20.0.254 br0 #给网桥br0添加默认路由



重启网络服务systemctl restart network



补充：

ifconfig br0 down 关闭网桥

ifconfig br0 up  开启网桥

brctl delbr br0 删除网桥



ifconfig eth4 0 清空eth4配置

ifconfig br0 172.20.12.125/16 broadcast 172.20.255.255 up 另一种配置ip方式



brctl addif br0 eth4 eth5  #可绑定多块网卡，将网卡eth4，eth5绑定到br0上

ip link set up br0 #可选，开启网桥



注意：使用命令创建的网桥和添加的路由，在系统重启后会失效。想长久使用，应该写入配置文件，见下文



3、创建网桥，配置文件方式

U系

/etc/network/interfaces

auto eth4

iface eth4 inet static

#       address 172.21.130.61

#       netmask 255.255.0.0

#       gateway 172.20.0.254



auto br_pub

iface br_pub inet static

         address 172.21.130.61

         netmask 255.255.0.0

         gateway 172.20.0.254

         bridge_ports eth4

         bridge_stp off

         bridge_fd 0

         bridge_maxwait 0

         dns-nameservers 172.31.255.3  #dns不生效？待测



R系

复制桥接绑定的网卡信息

vim  ifcfg-ens3

TYPE=Ethernet

BOOTPROTO=none

NAME=ens3

DEVICE=ens3

ONBOOT=yes

BRIDGE=br0    #添加此行

#IPADDR=172.30.60.15

#NETMASK=255.255.0.0

#GATEWAY=172.30.0.254





vim ifcfg-br0

#TYPE=Ethernet

BOOTPROTO=none

TYPE=bridge    #添加此行

NAME=br0

DEVICE=br0

ONBOOT=yes

IPADDR=172.30.60.15

NETMASK=255.255.0.0

GATEWAY=172.30.0.254



重启网络服务systemctl restart network



二、vrit-manager配置网桥

使用命令创建的网桥需要在vrit manager网络配置中手动指定，而配置文件创建的可以直接勾选

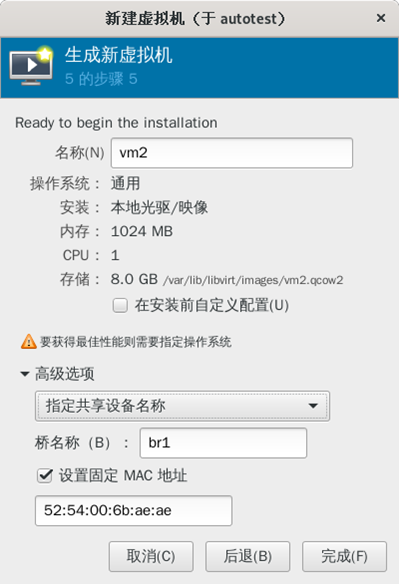

1、命令创建网桥，手动指定

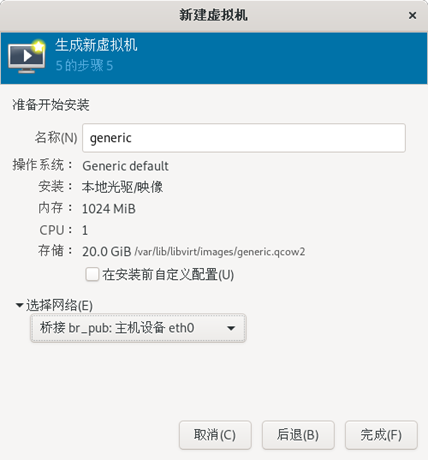

2、配置文件创建网桥，直接选择

三、virt-manager可提供的虚拟网络

虚拟网络类型仅主机、NAT和路由，仅主机下创建的虚拟机之间、虚拟机和主机可通信；NAT和路由可以访问主机及主机相连的网络，都需要转发；桥接方式，前面已讲

virtmanager默认提供一个NAT虚拟网络

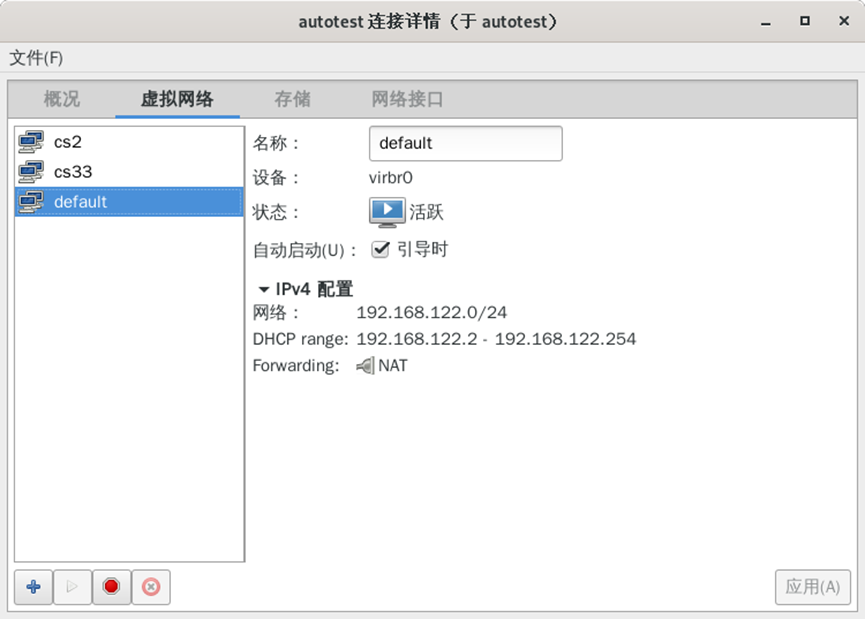

启动virtmanager，菜单栏编辑-连接详情-虚拟网络，即可查看到默认的NAT虚拟网络



手动创建虚拟网络

1、仅主机

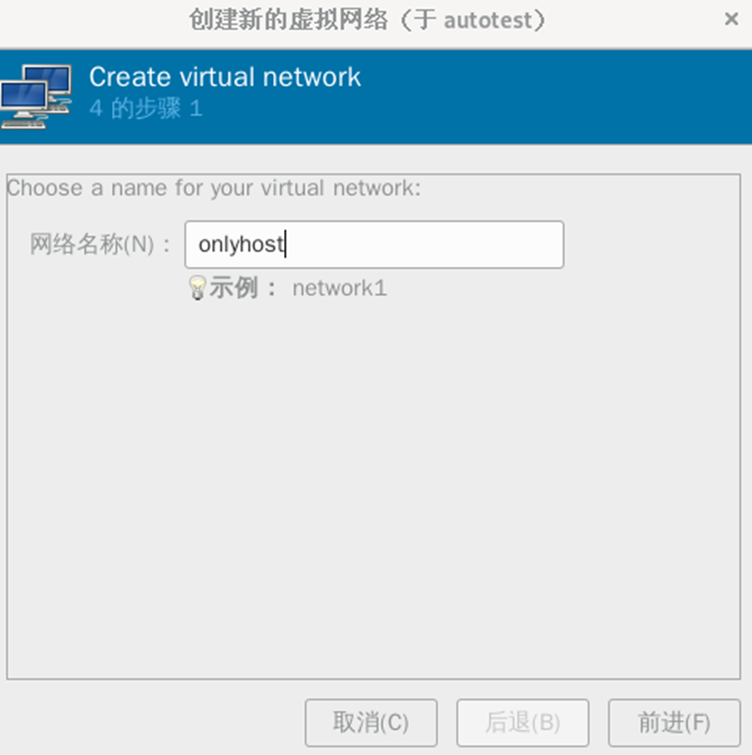

输入虚拟网络名称

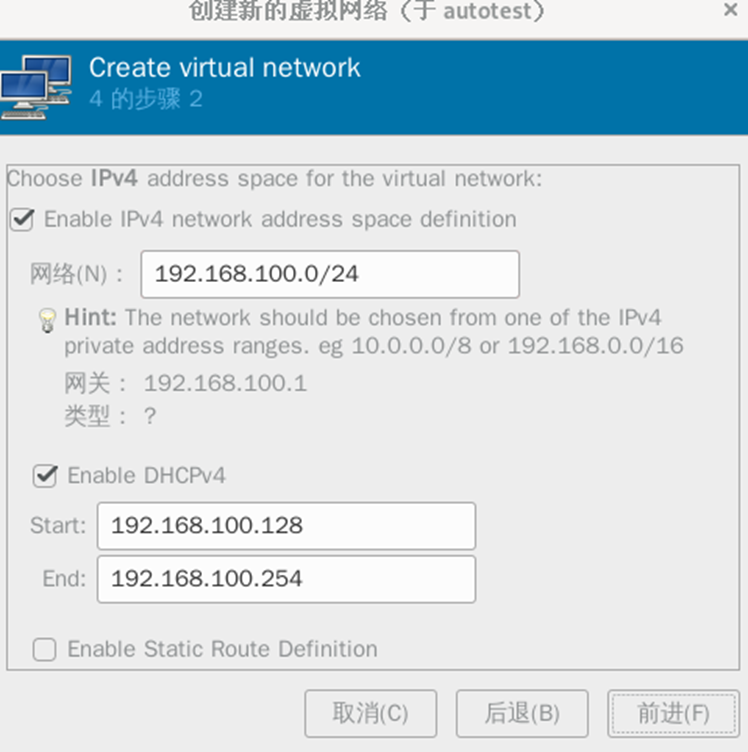

分配ipv4地址段，同时启用dhcp服务

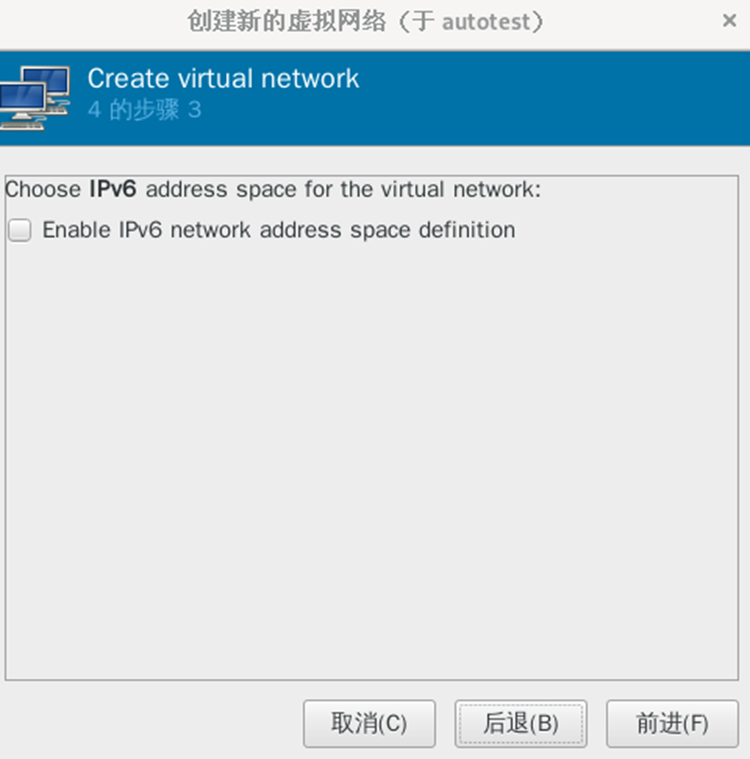

不格外分配ipv6

选择隔离的虚拟网络

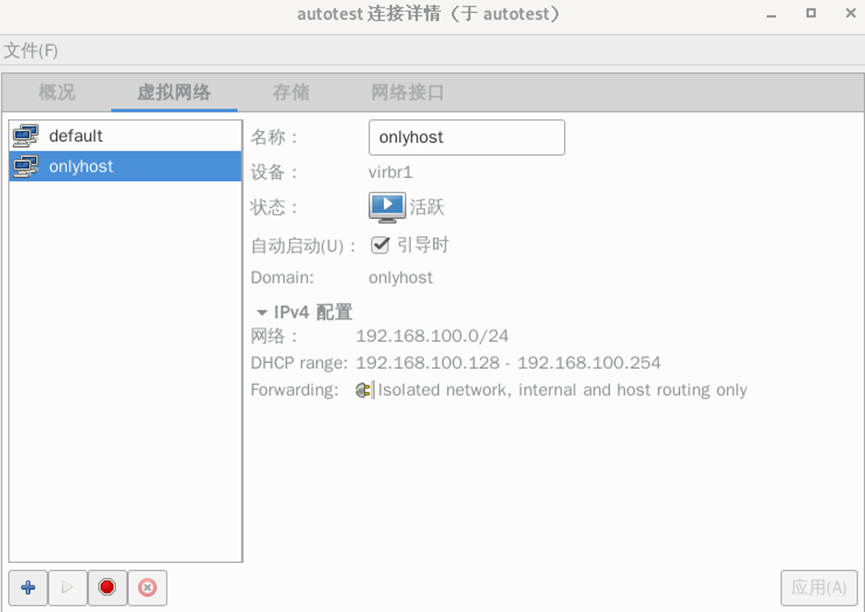

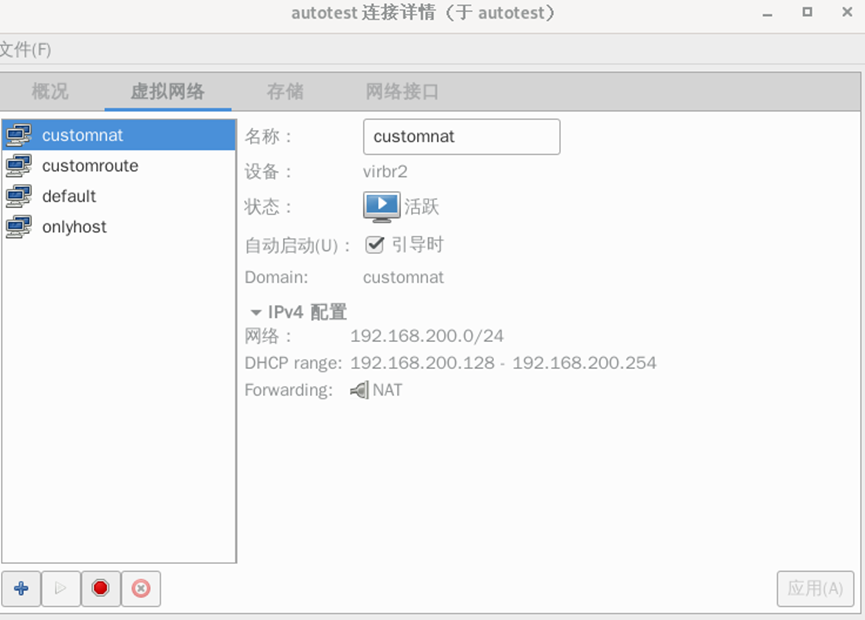

创建完成展示界面

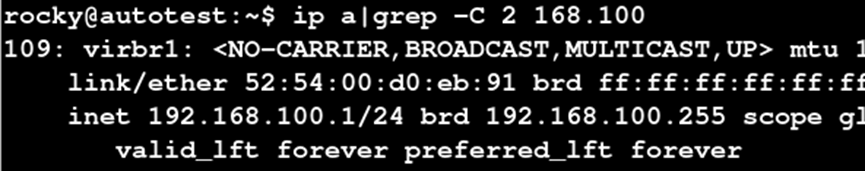

同时物理机会显示一条虚拟网卡信息，虚拟机通过此地址转发访问其他虚拟主机



2、NAT模式

前面步骤和仅主机一致，设置的ipv4段不要冲突即可

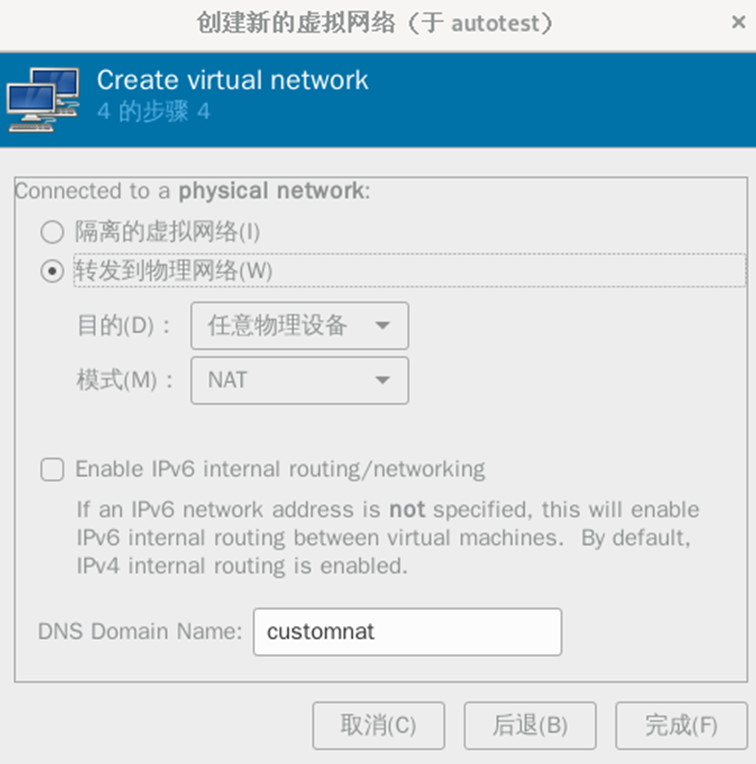

此处选择转发到物理网络，可转发到指定网口或者所有网口，模式选择NAT。虚拟机配置网关（virt manager生成的）后，访问其他虚拟主机和外部网络由virt manager提供地址转发

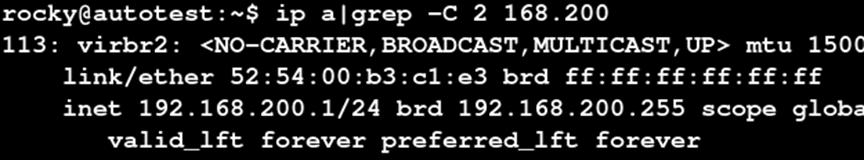

同时物理机会显示一条虚拟网卡记录，虚拟机通过此地址转发通信或访问外部网络

3、路由模式

前面步骤和仅主机一致，设置的ipv4段不要冲突即可

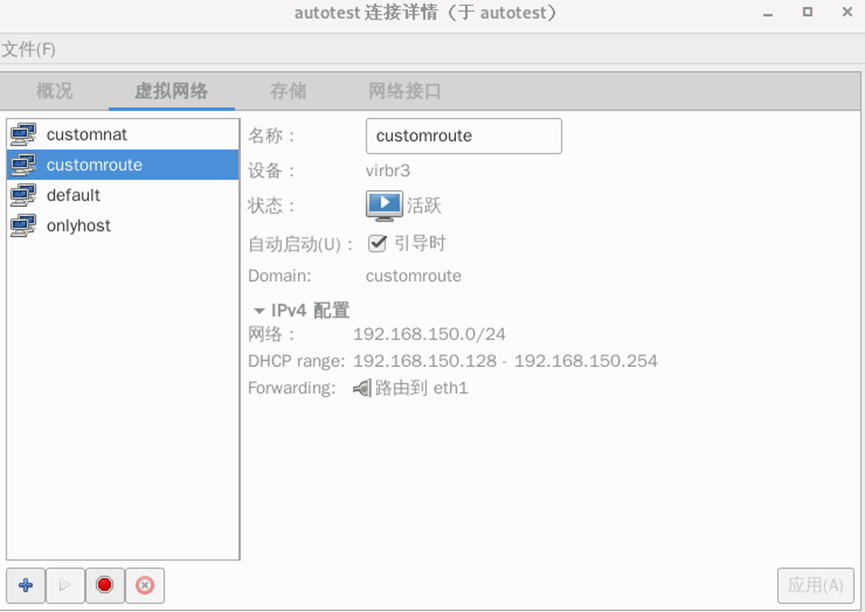

此处选择转发到物理网络，可转发到指定网口或者所有网口，模式选择路由。虚拟机配置网关后，由virtmanager提供路由和转发

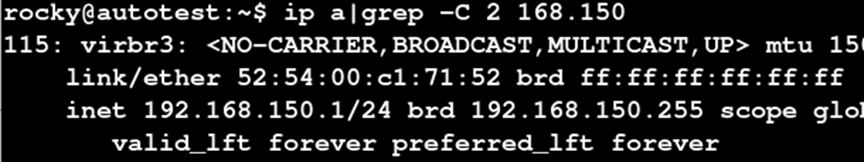

同时物理机会显示一条虚拟网卡记录，虚拟机通过此地址转发通信或访问外部网络
