飞机油门 1000-2000 ms 频率50hz 单个周期1/50HZ=20ms

1首先了解下遥控器是如何控制云台的

简单来说，遥控器输出pwm1000-2000来控制云台、

https://blog.csdn.net/qq_45598353/article/details/119064475

原理：arduino模拟遥控器
以无人机的无刷电机为例，遥控器与无刷电机进行校准：

1.遥控器将油门打到最大

2.接收机油门输出端口的pwm输出最大，（一般在2000左右）

3.pwm输出到电调

4.给电调上电

5.因为输出到电调的pwm比较大，电调进行校对，设定现在的值为最大值，并发出滴滴声

6.遥控器将油门打到最小

7.接收机油门油门输出端口的pwm输出最小，（一般在1000左右）

8.pwm输出到电调

9.电调设定现在的值为最小值，并发出滴滴滴声

10.慢慢把遥控器往上掰，无刷电机开始转动。

我们用arduino代替遥控器和接收机，只需要arduino去模拟遥控器的pwm输出给电调就好了，不用纠结接收机的pwm具体是多少，因为电调会和arduino的pwm重新校对最大值和最小值。

1 确定遥控器各通道和对应的按钮

可以配合pix地面站，波动遥控器查看

2设置控制模式

例如设置通道8和通道6控制云台的旋转

设置遥控器

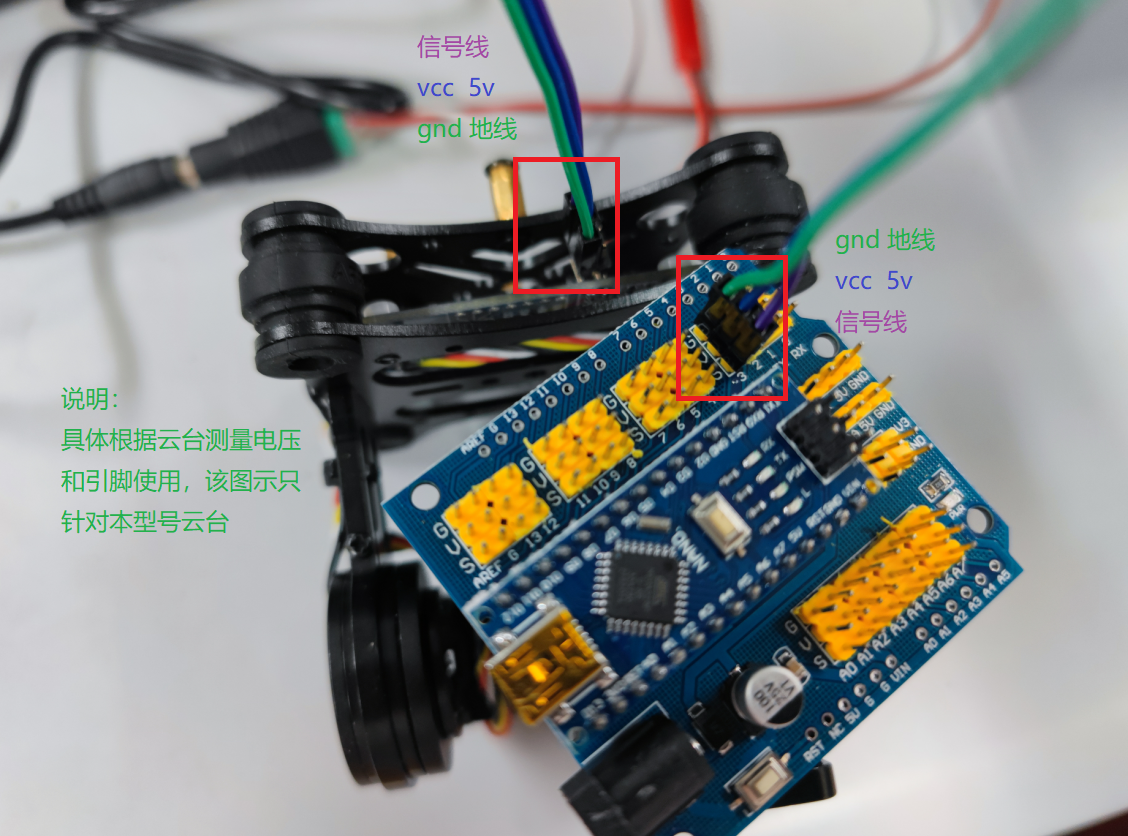

3连线和控制

接收机的6-8通道接触杜邦线，插在云台的接口上

这里用的是一个轴云台分别是x 和y党乡的控制

2 模拟控制

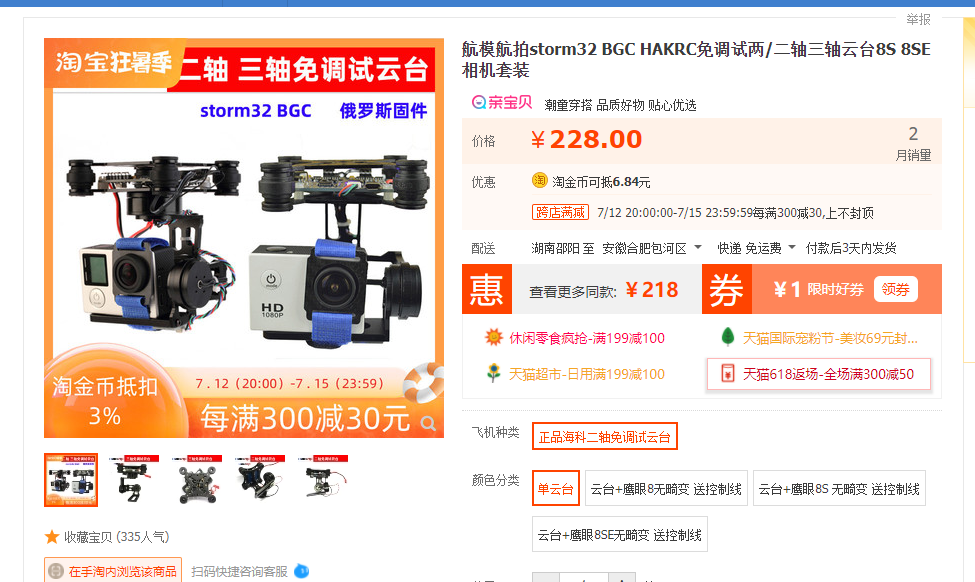

三轴云台storm32 BGC HAKRC调试+

https://item.taobao.com/item.htm?spm=a1z0d.7625083.1998302264.5.5c5f4e69ZXr5PC&id=41842088229

诸如此类的云台，都是遥控器pwm控制（1000-2000）

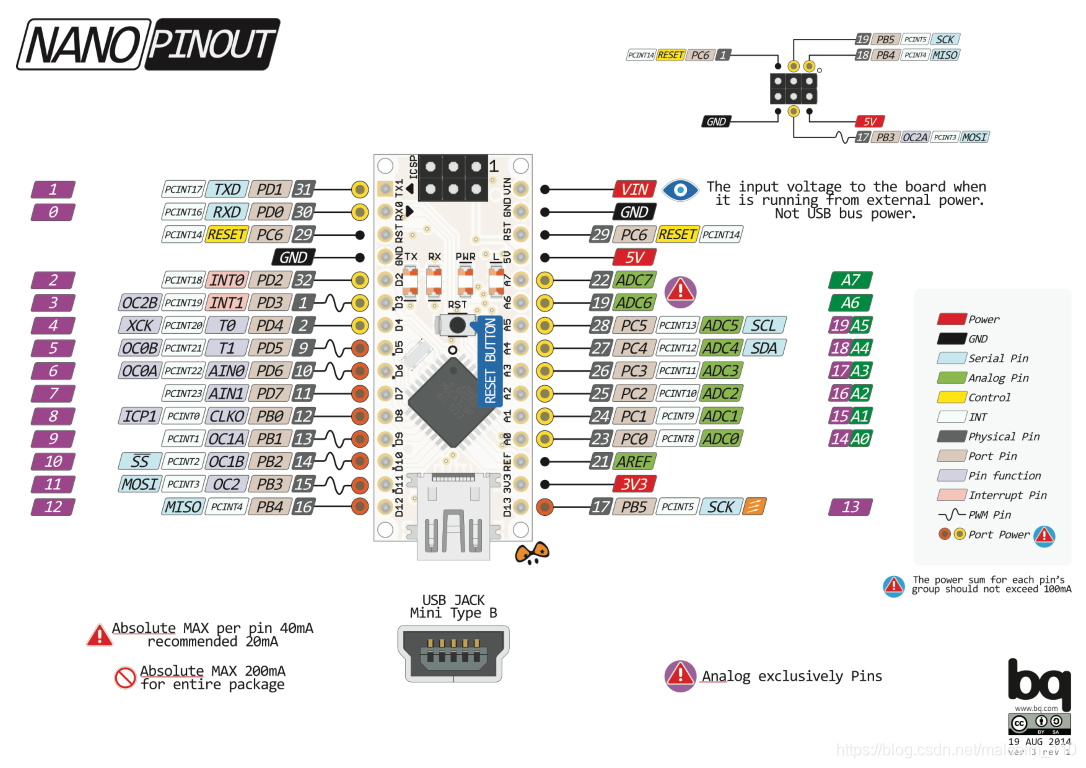

单片机 arduino nano

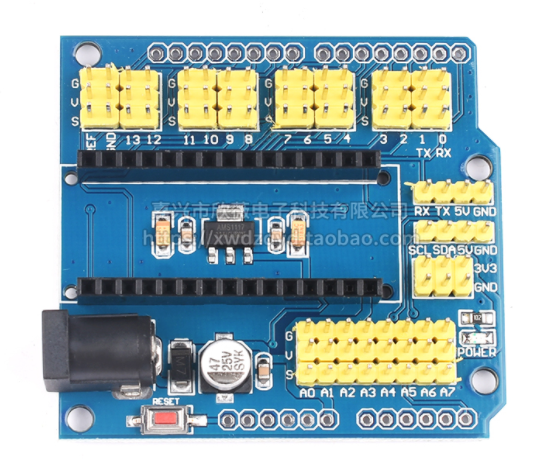

扩展版要不要无所谓（引脚用的少）

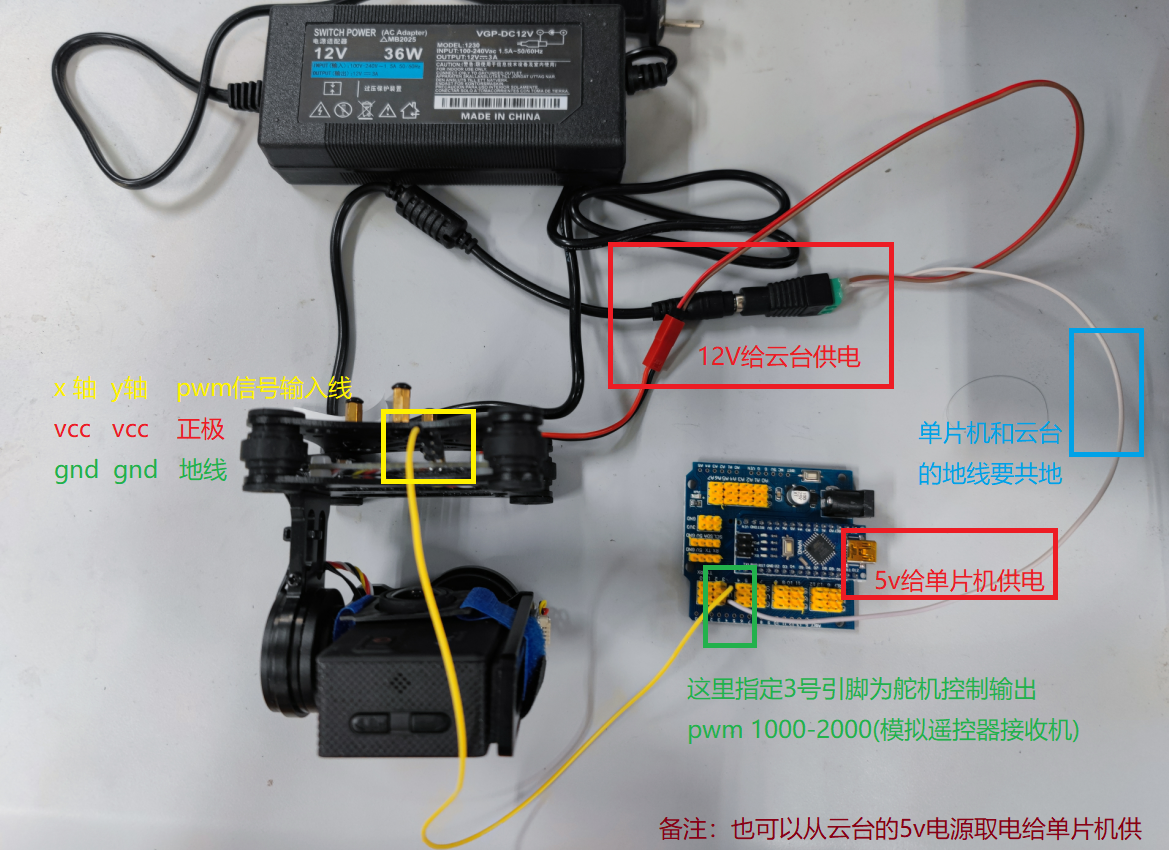

ARduino控制

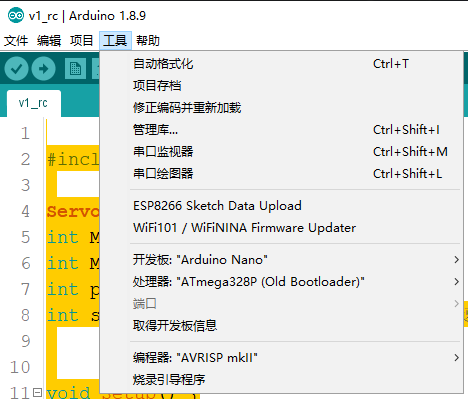

单片机程序

样例1 单个引脚控制一个自由度

如果超出范围自己讲1000-2000对应到具体的角度

#include <Servo.h>

Servo myservo1;//
int Max=2000;       //转速最大时候的pwm
int Min=1000;       //转速最小时候的pwm
int pos=Min;        //初始转速赋值
int sign=0;         //标志位，用于切换转速增大还是减小


void setup() {
     myservo1.attach(3);  //pwm输出口为9号端口
     myservo1.write(Max); //输出定义的pwm最大值，模拟遥控器油门打到最大
     delay(5000);         //等待电机设定最大值，会滴滴的发出声音
     myservo1.write(Min); //输出定义的pwm最小值，模拟遥控器油门打到最小
     delay(5000);         //等待电机设定最小值，会滴滴滴的发出声音
     Serial.begin(9600);
}
void loop()    //电机转速从小变大再变小，反复循环. pwm数值会从串口输出。
{
  delay(10);
  if(sign==0)              //让转速逐渐增大，增大到最大速度的一半
  {
    Serial.println(pos);
    myservo1.write(pos);   //输出pwm到9号端口
    pos++;
    if(pos==(Max+Min)/2)
    sign=1;
  }
  if(sign==1)              //让转速逐渐减小，减小到电机停止转动
  {
    Serial.println(pos);
    myservo1.write(pos);   //输出pwm到9号端口
    pos--;
    if(pos==Min)
    sign=0;
  }

}

样例2 上电自检 0-180度 180度到0度

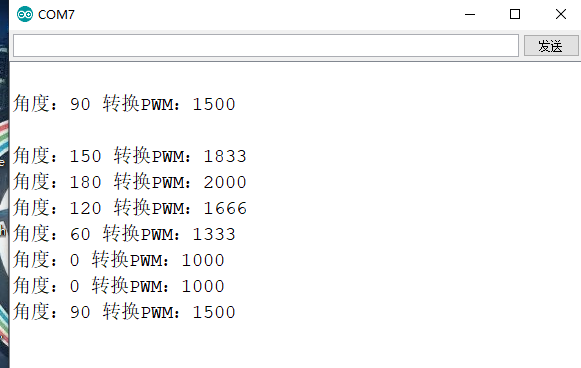

串口输入 0-180

90; 敲回车发送控制转到90度

#include <Servo.h>

Servo myservo_x;//pwm类
int pin_x=3;    //x引脚 x y z
int Max=2000;       //转速/角度最大时候的pwm 180度（具体度数实际测量可能是270度）
int Min=1000;       //转速/角度最小时候的pwm 0度
int zhong=int(Max+Min)/2;//转速/角度中间时候的pwm  90度
int pos=Min;        //初始转速赋值


//电机转速从小变大再变小，反复循环. pwm数值会从串口输出。
void Test_MinToMax(){


  for(int i=Min;i<=Max;i++)
  {
    myservo_x.write(i);
    delay(10);
  }
  for(int i=Max;i>=Min;i--)
  {
    myservo_x.write(i);
    delay(10);
  }


}

int SetDegreeToPWM(int jiaodu){
  int Pwm=int((Min+Max)/2);
  if(jiaodu<0){jiaodu=0;Pwm=Min;}
  else if(jiaodu>180){jiaodu=180;Pwm=Max;}
  else{Pwm=int(float(jiaodu)/180.0*float(Max-Min)+float(Min));}
  Serial.print("角度："); Serial.print(jiaodu); Serial.print(" 转换PWM："); Serial.println(Pwm);
  return  Pwm ;
  }

void setup() {
     myservo_x.attach(pin_x);  //pwm输出口为9号端口

     myservo_x.write(SetDegreeToPWM(0));
     delay(3000);

     Test_MinToMax();//min-max-min
     delay(3000);

     myservo_x.write(SetDegreeToPWM(90));
     delay(3000);

     Serial.begin(9600);
     while(Serial.read()>= 0){} //clear serialbuffer
}



void loop()
{

   if(Serial.available()>0){
      String  comdata =Serial.readStringUntil(";");
      int jiaodu=comdata.toInt();
      int Pwm_=SetDegreeToPWM(jiaodu);
      myservo_x.write(Pwm_);
      delay(10);
      }

}

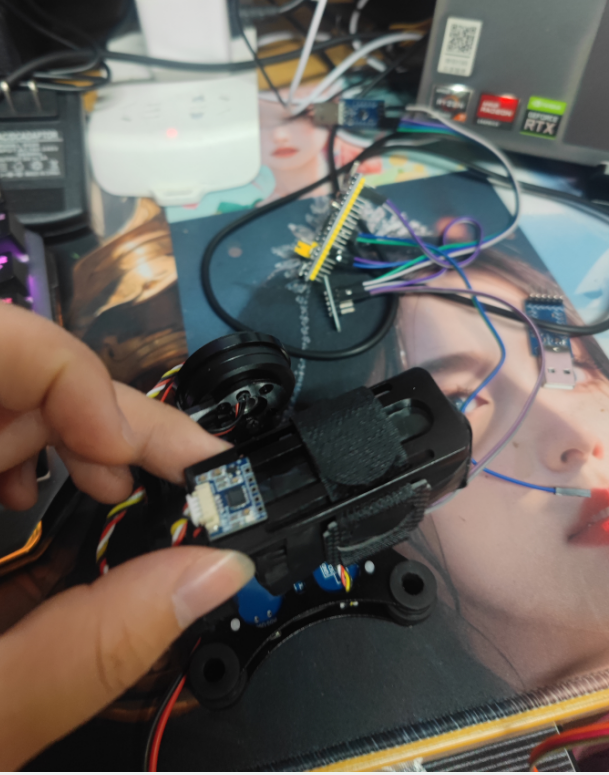

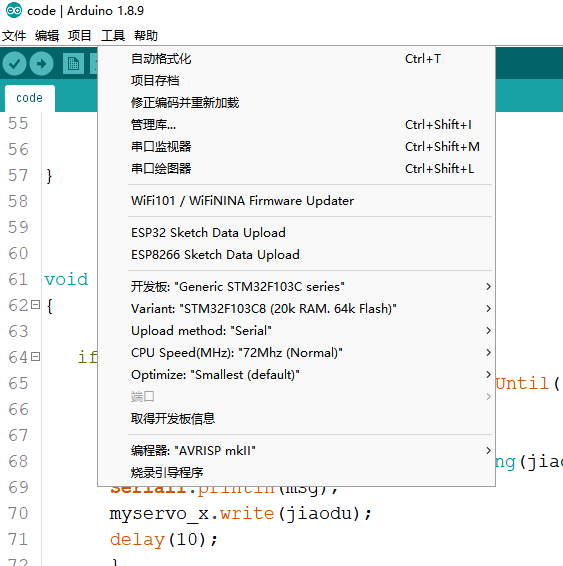

STM32控制

直接舵机角度控制无需再转化

#include <Servo.h>

Servo myservo_x;//pwm类
int pin_x=PA6 ;    //x引脚 x y z
int Max=2000;       //转速/角度最大时候的pwm 180度（具体度数实际测量可能是270度）
int Min=1000;       //转速/角度最小时候的pwm 0度
int zhong=int(Max+Min)/2;//转速/角度中间时候的pwm  90度
int pos=Min;        //初始转速赋值


//电机转速从小变大再变小，反复循环. pwm数值会从串口输出。
void Test_MinToMax(){


  for(int i=Min;i<=Max;i++)
  {
    myservo_x.write(i);
    delay(10);
  }
  for(int i=Max;i>=Min;i--)
  {
    myservo_x.write(i);
    delay(10);
  }


}

int SetDegreeToPWM(int jiaodu){
  int Pwm=int((Min+Max)/2);
  if(jiaodu<0){jiaodu=0;Pwm=Min;}
  else if(jiaodu>180){jiaodu=180;Pwm=Max;}
  else{Pwm=int(float(jiaodu)/180.0*float(Max-Min)+float(Min));}
  Serial1.print("角度："); Serial1.print(jiaodu); Serial1.print(" 转换PWM："); Serial1.println(Pwm);
  return  Pwm ;
  }

void setup() {

     Serial1.begin(9600);
     while(Serial1.read()>= 0){} //clear serialbuffer

     Serial1.println("开始运行，请输入0-180，默认90度，指令 “度数;” ");

     myservo_x.attach(pin_x);  //pwm输出口为9号端口

     myservo_x.write(SetDegreeToPWM(90));
     delay(10);

//     Test_MinToMax();//min-max-min
//     delay(3000);
//
//     myservo_x.write(SetDegreeToPWM(90));
//     delay(3000);


}



void loop()
{

   if(Serial1.available()>0){
      String  comdata =Serial1.readStringUntil(';');
      int jiaodu=comdata.toInt();
      int Pwm_=SetDegreeToPWM(jiaodu);
      String msg=String("设定角度: ")+String(jiaodu)+" pwm:"+String(Pwm_);
      Serial1.println(msg);
      myservo_x.write(jiaodu);
      delay(10);
      }

}

python 树莓派 pca6805

pca 3.3V SCL SDA GNS (5V+ NO NEED )

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

293

294

295

296

297

298

299

import cv2
import socket
import struct
import pickle
import threading
import RPi.GPIO as GPIO
from Adafruit_PCA9685 import PCA9685
import busio
from board import SCL, SDA
#SCL (时钟线)：GPIO 3（物理引脚 5）
#SDA (数据线)：GPIO 2（物理引脚 3）
import time

# 初始化 GPIO
GPIO.setmode(GPIO.BCM)

# L298N 电机驱动引脚
# M1 left-qian  M2  right-qian  M3 left-hou   M4-right-hou
motor_pins = {
    "M1": (4, 17),
    "M2": (27, 22),
    "M3": (5, 6),
    "M4": (13, 19),
}

for pins in motor_pins.values():
    GPIO.setup(pins[0], GPIO.OUT)
    GPIO.setup(pins[1], GPIO.OUT)

# 初始化 I2C 连接 (PCA9685)
i2c = busio.I2C(SCL, SDA)


if not i2c.try_lock():
    print("I2C 未能成功初始化！")

else:
    try:
        print("I2C 初始化成功！")

    finally:
        i2c.unlock()  # 释放 I2C 锁



pca = PCA9685()
pca.set_pwm_freq(50)

pca.frequency = 50  # 设置 PWM 频率为 50Hz（舵机标准）
#使用 树莓派 + PCA9685 模拟四旋翼无人机 遥控器（RC）PWM 信号。
#输出 四个通道的 PWM 信号，分别对应 油门、偏航、俯仰、横滚（Throttle, Yaw, Pitch, Roll）。
#PWM 范围：1000us（最小油门）~ 2000us（最大油门）（典型遥控器信号）。
#更新 PWM 频率为 50Hz（标准 RC 频率）。

# 3️⃣ 设置舵机的 PWM 范围
SERVO_MIN_PULSE = 1000   # 1000us → 0°
SERVO_MAX_PULSE = 2000  # 2000us → 180°
SERVO_RANGE = 180       # 舵机角度范围（0° - 180°）

# 4️⃣ 计算 PWM 幅度
def set_servo_angle(channel, angle):
    """使用 set_pwm 设置舵机角度"""
    pulse_length = 1000000 / pca.frequency  # 计算 PWM 总周期（微秒）
    pulse_length //= 4096  # PCA9685 12-bit 分辨率，每步 = 总周期 / 4096

    # 计算脉冲宽度（单位：4096 级）
    pulse = int((angle / SERVO_RANGE) * (SERVO_MAX_PULSE - SERVO_MIN_PULSE) + SERVO_MIN_PULSE)
    pulse //= pulse_length

    # 使用 set_pwm 设置 PWM (0=起始点, pulse=结束点)
    pca.set_pwm(channel, 0, int(pulse))

# 5️⃣ 让舵机在 0° - 180° 之间移动
servo_channel = 4  # 连接舵机的 PCA9685 通道

def test_seroe():
    print("0")
    #set_servo_angle(servo_channel, 0)   # 转到 0°
    #time.sleep(1)
    #print("90")
    #set_servo_angle(servo_channel, 90)  # 转到 90°
    time.sleep(1)
    #print("180")
    set_servo_angle(6, 45) # 转到 180°
    #time.sleep(1)




#pca.frequency = 1000  # PWM 频率

# PCA9685 控制通道
pwm_channels = {"M1": 0, "M2": 1, "M3": 2, "M4": 3}
current_speed = 50

Dgree_pin ={'yaw':4,'roll':5,'pitch':6}

# 设定电机方向和速度
def set_motor_direction(motor, direction):
    pin1, pin2 = motor_pins[motor]# 1 motor 2 pin
    if direction == "FORWARD":
        GPIO.output(pin1, GPIO.HIGH)
        GPIO.output(pin2, GPIO.LOW)
    elif direction == "BACKWARD":
        GPIO.output(pin1, GPIO.LOW)
        GPIO.output(pin2, GPIO.HIGH)
    elif direction == "STOP":
        GPIO.output(pin1, GPIO.LOW)
        GPIO.output(pin2, GPIO.LOW)



def set_motor_speed(motor, speed): # 1 speed
    if speed >100:
        speed=100
    elif speed<0:
        speed=0

    pwm_id=pwm_channels[motor]
    speed_pwm = int((speed / 100) * 0xFFFF)
    print(motor,pwm_id,speed,speed_pwm)
    pca.set_pwm(pwm_id,0,speed_pwm)
    #pca.channels[pwm_id].duty_cycle = int((speed / 100) * 0xFFFF)
def set_dgree(pin, speed): # 1 speed
    if speed >100:
        speed=100
    elif speed<0:
        speed=0

    pwm_id=Dgree_pin[pin]

    speed_pwm = int((speed / 100) * 0xFFFF)
    print(pin,pwm_id,speed,speed_pwm)
    pca.set_pwm(pwm_id,0,speed_pwm)

def set_all_speed(speed):
    set_motor_speed("M1", speed)
    set_motor_speed("M2", speed)
    set_motor_speed("M3", speed)
    set_motor_speed("M4", speed)




def move_forward(speed):
    set_motor_direction("M1", "FORWARD")
    set_motor_direction("M2", "FORWARD")
    set_motor_direction("M3", "FORWARD")
    set_motor_direction("M4", "FORWARD")

    set_motor_speed("M1", speed)
    set_motor_speed("M2", speed)
    set_motor_speed("M3", speed)
    set_motor_speed("M4", speed)

def move_backward(speed):
    set_motor_direction("M1", "BACKWARD")
    set_motor_direction("M2", "BACKWARD")
    set_motor_direction("M3", "BACKWARD")
    set_motor_direction("M4", "BACKWARD")

    set_motor_speed("M1", speed)
    set_motor_speed("M2", speed)
    set_motor_speed("M3", speed)
    set_motor_speed("M4", speed)


def turn_left(speed):
    set_motor_direction("M1", "BACKWARD")
    set_motor_direction("M2", "BACKWARD")
    set_motor_direction("M3", "FORWARD")
    set_motor_direction("M4", "FORWARD")

    set_motor_speed("M1", speed)
    set_motor_speed("M2", speed)
    set_motor_speed("M3", speed)
    set_motor_speed("M4", speed)

def turn_right(speed):
    set_motor_direction("M1", "FORWARD")
    set_motor_direction("M2", "FORWARD")
    set_motor_direction("M3", "BACKWARD")
    set_motor_direction("M4", "BACKWARD")

    set_motor_speed("M1", speed)
    set_motor_speed("M2", speed)
    set_motor_speed("M3", speed)
    set_motor_speed("M4", speed)

def stop():
    set_motor_direction("M1", "STOP")
    set_motor_direction("M2", "STOP")
    set_motor_direction("M3", "STOP")
    set_motor_direction("M4", "STOP")

    speed=0
    set_motor_speed("M1", speed)
    set_motor_speed("M2", speed)
    set_motor_speed("M3", speed)
    set_motor_speed("M4", speed)
# 视频流服务器
def video_stream_server():
    server = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    server.bind(('0.0.0.0', 5002))
    server.listen(5)
    print("视频服务器启动，等待连接...")
    client, addr = server.accept()
    print(f"视频客户端连接：{addr}")

    cap = cv2.VideoCapture(0)

    while True:
        success, frame = cap.read()
        if not success:
            break
        frame = cv2.resize(frame, (640, 480))  # 降低分辨率
        _, buffer = cv2.imencode('.jpg', frame, [cv2.IMWRITE_JPEG_QUALITY, 50])  # JPEG 压缩
        data = pickle.dumps(buffer)
        client.sendall(struct.pack("Q", len(data)) + data)  # 发送数据大小+压缩图像
        time.sleep(0.05)  # 控制帧率 (20FPS)

    cap.release()
    client.close()

# 控制指令服务器
def control_server():
    global current_speed
    server = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    server.bind(('0.0.0.0', 5003))
    server.listen(5)
    print("控制服务器启动，等待连接...")

    while True:
        client, addr = server.accept()
        print(f"控制客户端连接：{addr}")
        while True:
            try:
                data = client.recv(1024).decode().strip()
                if not data:
                    break
                print("Rec data:",data)
                if data.startswith("FORWARD"):
                    _, speed = data.split()
                    current_speed = int(speed)
                    print(f"FORWARD  速度设置为 {current_speed}%")
                    move_forward(current_speed)
                elif data.startswith("BACKWARD"):
                    _, speed = data.split()
                    current_speed = int(speed)
                    print(f"BACKWARD  速度设置为 {current_speed}%")
                    move_backward(current_speed)
                elif data.startswith("LEFT"):
                    _, speed = data.split()
                    current_speed = int(speed)
                    print(f"LEFT  速度设置为 {current_speed}%")
                    move_backward(current_speed)
                elif data.startswith("RIGHT"):
                    _, speed = data.split()
                    current_speed = int(speed)
                    print(f"RIGHT  速度设置为 {current_speed}%")
                    move_backward(current_speed)
                elif data.startswith("ALLSPEED"):
                    _, speed = data.split()
                    current_speed = int(speed)
                    print(f"速度设置为 {current_speed}%")
                    set_all_speed(current_speed)
                elif data == "STOP":
                    stop()

                elif data.startswith("yaw"):
                    _, speed = data.split()

                    print(f"yaw 设置为 {speed}%")
                    set_dgree('yaw', int(speed))
                elif data.startswith("roll"):
                    _, speed = data.split()

                    print(f"roll 设置为 {speed}%")
                    set_dgree('roll', int(speed))
                elif data.startswith("pitch"):
                    _, speed = data.split()

                    print(f"pitch 设置为 {speed}%")
                    set_dgree('pitch', int(speed))

                #stop()
                client.send(b"OK")
            except:
                break
        client.close()

if __name__ == "__main__":
    #threading.Thread(target=video_stream_server, daemon=True).start()
    #threading.Thread(target=control_server, daemon=True).start()

    while True:
        #time.sleep(1)

        test_seroe()
