MIPI CSI 2 --- IDI

MIPI-CSI-2协议是MIPI联盟协议的子协议，专门针对摄像头芯片的接口而设计。

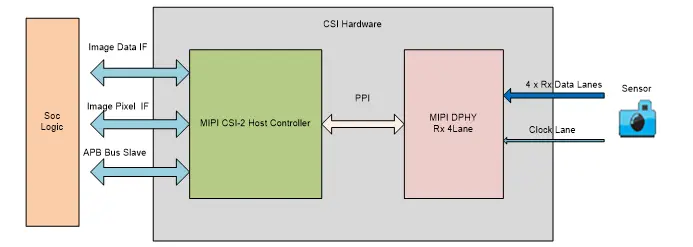

MIPI接口在系统的实现如上图所示，MIPI DPHY提供了4 Lane的Rx接口，由Sensor提供Clock，并通过四条数据Lane输入图像数据。DPHY与CSI-2 Host Contrller之间通过PPI（PHY-Protocol Interface）相连，该接口包括了控制，数据，时钟等多条信号。CSI-2 Host Contrller通过PPI接口收到数据后进行解析，完成后通过IDI(Image Data Interface)或者IPI(Image Pixel Interface)输出到SoC的其他模块(ISP)；同时SoC通过APB Slave总线控制CSI-2 Host Contrller的相关寄存器。

IDI(Image Data Interface )接口:

- 输出CSI-2 规格书中推荐的32位或者64位的图像格式；

- 提供水平或竖直方向的精确视频同步信号；

- 提供CSI-2 Data Type (DT) 和 Virtual Channel (VC)的相关信息；

IPI(Image Pixel Interface)接口:

- 48 位并行输出，提供像素时钟同步信号；

- 提供水平或竖直方向的精确视频同步信号；
