87.【IDL】国外学习与开源网站汇总88.【IDL】 如何保存IDL绘制的图像或图形89.【IDL】学习书籍《Modern IDL》90.【IDL】 读写Excel的方法总结91.【IDL】 绘制颜色棒 （colorbar）92.【IDL】 IDL8.1新功能介绍93.【IDL】 讨论浮点运算精度问题 （IDL与Excef和Matlab相比）94.【IDL】 图像显示程序（直接图形法与对象图形法混合显示）95.【IDL】 IDL Advanced及其详细功能介绍96.【IDL】自定义鼠标光标样式（直接图形法与对象图形法）97.【IDL】多条件判断的另类写法（case代替i）98.2014年IDL培训班素材包及录屏共享99.IDL中开发游戏“2048”100.ENVI 6.0自助试用许可开放申请一、背景知识
计算机表示颜色也是用二进制。16位色的发色总数是6553真彩色，也就是2的16次方；24位色被称为真彩色，它可以达到人眼分辨的极限，发色数是1677万多色，也就是2的24次方。
图像显示的时候可能涉及到真彩色显示、伪彩色显示和假彩色显示等方式。
IDL下显示图像又有直接图形法、对象图形法、智能化工具可视化和快速可视化四种，后面分别以代码的形式给出各种模式下的图像显示例程，仔细看注释。
二、基本概念
真彩色（True Color）：真彩色是指在组成一幅彩色图像的每个像素值中，有R、G、B三个基色分量，每个基色分量直接决定显示设备的基色强度产生彩色。

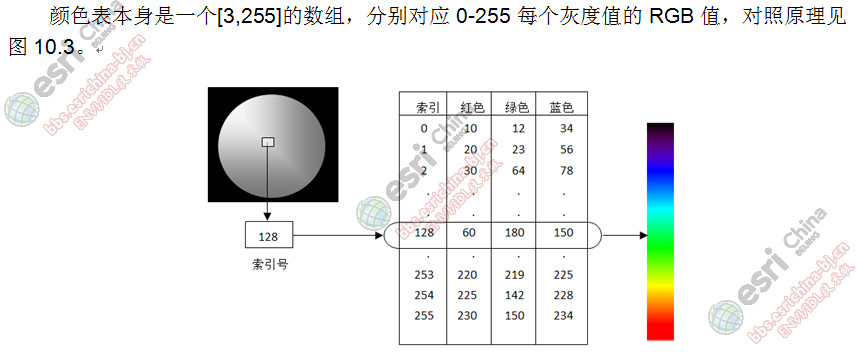

伪彩色（Pseudo Color）：每个像素的颜色不是由每个基色分量的数值直接决定，而是把像素值当作颜色查找表(color look-up table，CLUT)的表项入口地址，去查找一个显示图像时使用的R，G，B强度值，用查找出的R，G，B强度值合成产生彩色。
假彩色（False Color）：将多波段单色影像合成为假彩色影像，如landsat 7/ETM+有八个波段，用其中三个合成就是假彩色。
从实现技术上讲，假彩色与真彩色是一致的，都是R、G、B分量组合显示；伪彩色显示调用的是颜色表。
三、代码实现
1. 直接图形法
;直接图形法--
PRO SHOWIMAGEDIRECTGRAPHICS,imgDims,$
rgbImage,$
redChannel,$
greenChannel,$
blueChannel
;真彩色
;显示窗口
WINDOW,0,xsize= imgDims[0],ysize = imgDims[1],$
title = '真彩色'
DEVICE,decomposed = 1
;/true相当于true=1，即对应图像数组为(3, w, h)
TV,rgbImage,/true
;直接图形法--伪彩色
WINDOW,1,xsize= imgDims[0],ysize = imgDims[1],$
title = '灰度显示'
;原灰度显示
TV, redChannel
;加载已有颜色表(IDL提供了近40个现成的颜色表，可通过xloadct查看)
DEVICE,decomposed = 0
LOADCT,13
WINDOW,2,xsize= imgDims[0],ysize = imgDims[1],$
title = '伪彩色（颜色表13）'
TV,redChannel
;自定义颜色表
myR = BINDGEN(256)
myG = myR[REVERSE(myR)]
myB = myR
;增加编辑颜色表
MODIFYCT,41,'colorTable',myR,myG,myB
LOADCT,41
WINDOW,3,xsize= imgDims[0],ysize = imgDims[1],$
title = '伪彩色（自定义颜色表）'
TV,redChannel
;假彩色
DEVICE,decomposed = 1
WINDOW,4,xsize= imgDims[0],ysize = imgDims[1],$
title = '假彩色'
TV,rgbImage[[2,1,0],*,*],/true
END2. 对象图形法
;对象图形法显示图像
PRO SHOWIMAGEOBJECTGRAPHICS,imgDims,$
rgbImage,$
redChannel,$
greenChannel,$
blueChannel
;对象图形法-真彩色显示
oImage= OBJ_NEW('IDLgrImage',rgbImage)
XOBJVIEW,oImage,title= '真彩色显示'
;对象图形法-伪彩色显示
oPalette = OBJ_NEW('IDLgrPalette')
oPalette.LOADCT,13
oImage = OBJ_NEW('IDLgrImage',redChannel,$
palette = oPalette)
XOBJVIEW,oImage,title = '伪彩色显示（颜色表13）'
;假彩色显示
oImage = OBJ_NEW('IDLgrImage',rgbImage[[2,1,0],*,*])
XOBJVIEW,oImage,title = '假彩色显示'
END3. 智能化编程工具可视化
;智能化编程工具
PRO SHOWIMAGEITOOLS,imgDims,$
rgbImage,$
redChannel,$
greenChannel,$
blueChannel
;真彩色显示
IIMAGE,rgbImage,title = 'True Color'
;灰度显示
IIMAGE,redChannel,title = 'Gray'
;伪彩色显示-获取颜色表
LOADCT,13
TVLCT,r,g,b,/get
rgbTable = BYTARR(3,256)
rgbTable[0,*,*] = r
rgbTable[1,*,*] = g
rgbTable[2,*,*] = b
;伪彩色显示
IIMAGE,redChannel,title = 'Pseudo Color',$
RGB_TABLE = rgbTable4. 快速可视化
;快速可视化方式
PRO SHOWIMAGEQUICKVIS,imgDims,$
rgbImage,$
redChannel,$
greenChannel,$
blueChannel
;真彩色显示
img1 = IMAGE(rgbImage)
;原始灰度显示
img1 = IMAGE(redChannel)
;伪彩色显示
img1 = IMAGE(redChannel,rgb_table= 13)
END5. 主函数
PRO TEST_DISPLAYIMAGE
;获取IDL自带的Examples目录下的jpeg文件
file = FILEPATH('rose.jpg', $
SUBDIRECTORY = ['examples', 'data'])
;获取文件信息
queryStatus = QUERY_IMAGE(file, imageInfo)
imgDims = imageInfo.DIMENSIONS
;读取文件
rgbImage = READ_IMAGE(file)
redChannel = REFORM(rgbImage[0,*,*])
greenChannel = REFORM(rgbImage[1,*,*])
blueChannel = REFORM(rgbImage[2,*,*])
;直接图形法下的各种显示
SHOWIMAGEDIRECTGRAPHICS,imgDims,$
rgbImage,$
redChannel,$
greenChannel,$
blueChannel
;对象图形法下的各种显示
SHOWIMAGEOBJECTGRAPHICS,imgDims,$
rgbImage,$
redChannel,$
greenChannel,$
blueChannel
;智能化编程工具
SHOWIMAGEITOOLS,imgDims,$
rgbImage,$
redChannel,$
greenChannel,$
blueChannel
;快速可视化显示
SHOWIMAGEQUICKVIS,imgDims,$
rgbImage,$
redChannel,$
greenChannel,$
blueChannel

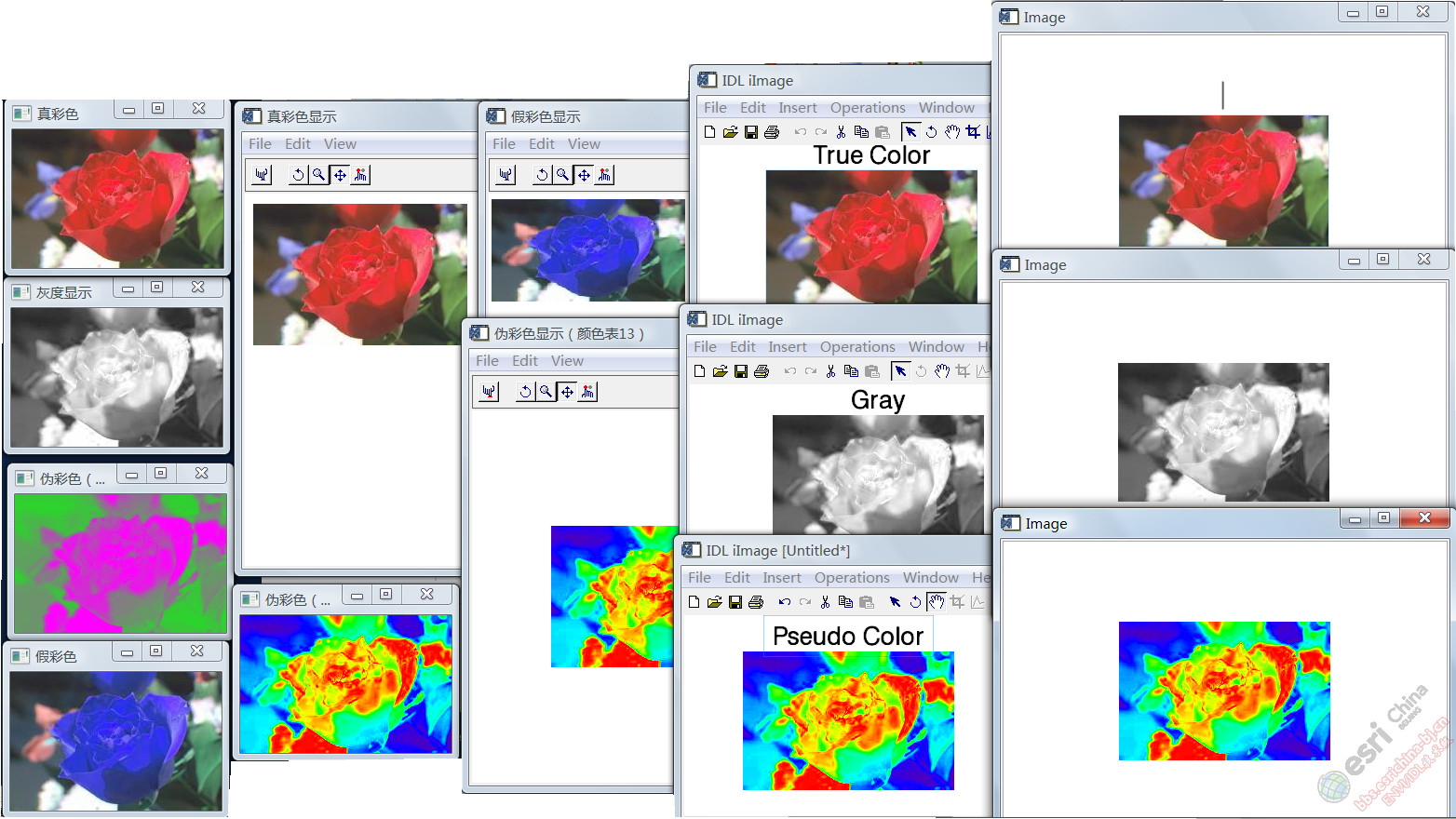

END四、最终效果图
