MSTP

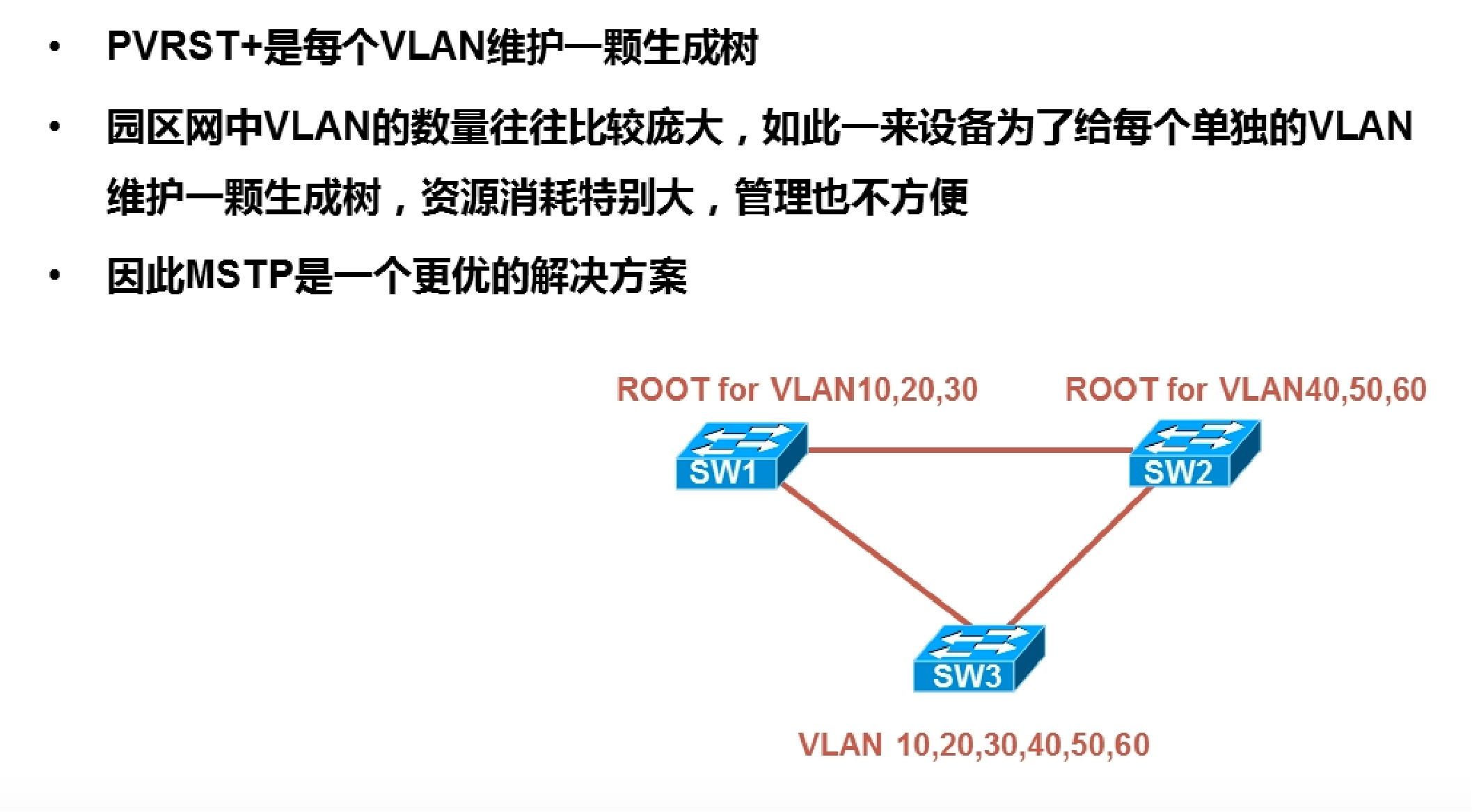

一、PVST

　　1.per vlan的意思是，一个VLAN对应一棵生成树，如此一来交换机将基于VLAN计算生成树，我们可以通过对单独的VLAN生成树调节优先级等相关参数，从而影响生成树的计算，最终实现合理的链路带宽利用

　　2.PVST(Cisco 私有协议) per 针对与每个vlan， 都生成一个生成树

　　3.PVST 最初是Cisco，每vlan生成树， PVST+ 相当于 PVST + RSTP的结合版

　　4.PVST 它要维护每个vlan的生成树，交换机存在多个vlan，就会给交换机的CPU带来很大的压力

二、MSTP（他的底层就是RSTP,有着相同的端口状态、角色、拓扑变更机制、收敛机制）
　　1.单生成树：部分链路 vlan 不通
　　　　　　　   不能实现负载分担
                            对于部分vlan来讲，出现次优路径的问题

　　

　　2.*MSTP兼容STP和RSTP，通过多实例能实现对业务流量和用户流量的隔离，同时还提供了数据转发的多个冗余路径，在数据转发过程中实现 VLAN数据的负载均衡

　　   *在MSTP中，你可以将若干个VLAN映射到一个实例(instance)

          *MSTP，公有协议。多实例生成树。

　　   *MSTP将为每个instance运行一颗生成树，可以基于instance设置优先级、端口路径开销等参数。

　　   *MSTP 它是基于RSTP来开发的，底层就是RSTP，有相同的角色、拓扑变更机制和收敛机制

　　　核心理念：把每个逻辑拓扑相同的vlan，放到统一的一个实例里面来进行管理

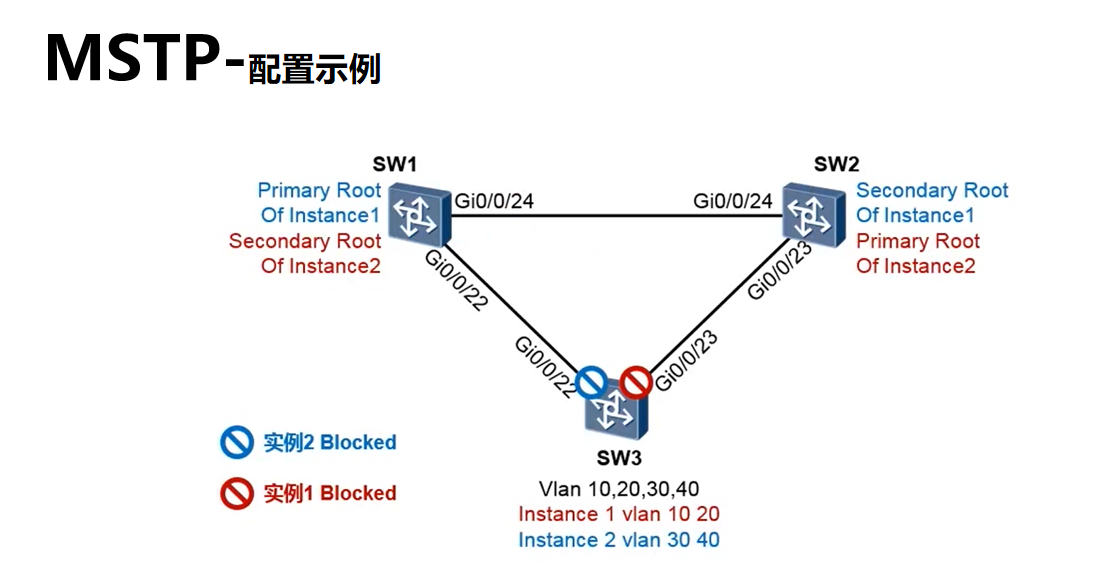

　　3.MSTP的负载分担

　　　　

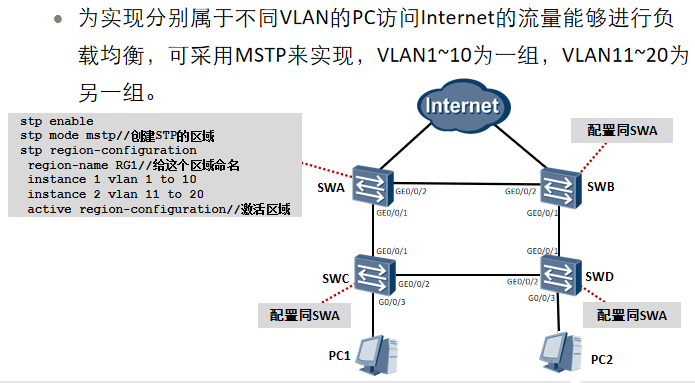

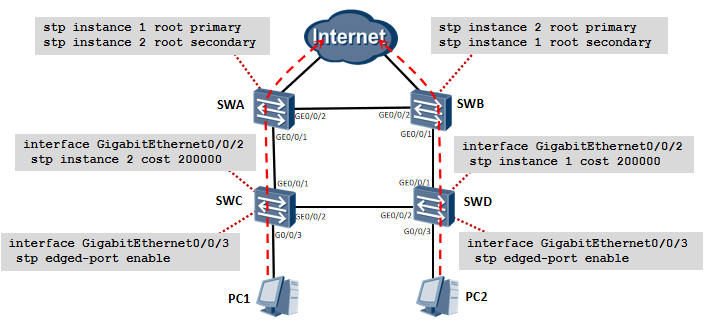

　　4.MSTP配置



   　



　　##注释：GigabitEthernet0/0/1 trunk 1 1-4094

　　　　　　改成 allow-pass vlan 为 1-20

　　　　　　undo port trunk allow-pass vlan all  ==>禁掉了所有vlan包括vlan1
