静态路由原理与配置

路由器的工作原理

■ 根据路由表转发数据



路由表的行程

■ 路由表

   ● 路由器中维护的路由条目的集合

   ● 路由器根据路由表做路径选择

■ 路由表的行程

   ● 直连网段

      配置IP地址，端口UP状态，行程直路由

   ● 非直连网段

静态路由

■ 由管理员手工配制的，是单向的

■ 缺乏灵活性

 默认路由

■ 当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口



小结

路由器是根据路由表转发

路由器的形成

直连网段：长在自身上的网段（自动形成路由表）

非直连网段：

静态学习     网络管理员手动配置（将不知道的网段手动配置进路由表）

动态学习    路由器会发广播告诉相邻的路由器自己的路由

默认路由：

数据    查看路由表    如果有直接转发

            广播寻址

            广播寻址找不到    查看默认路由    走默认路由

            直接丢弃

网关：不通网络之间通信的门，网关可用地址内随便设置



实验1

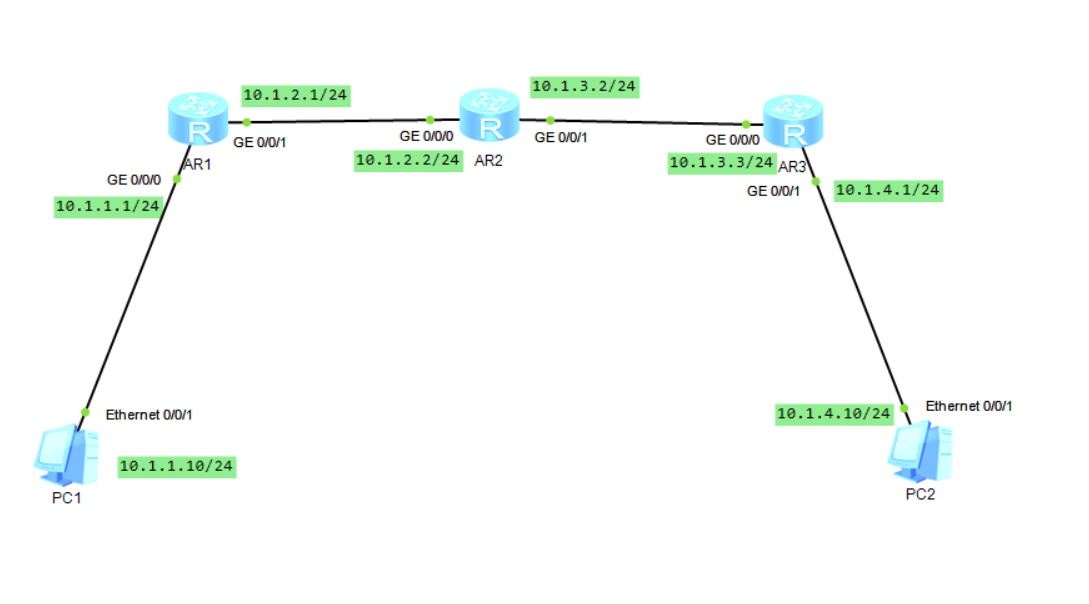

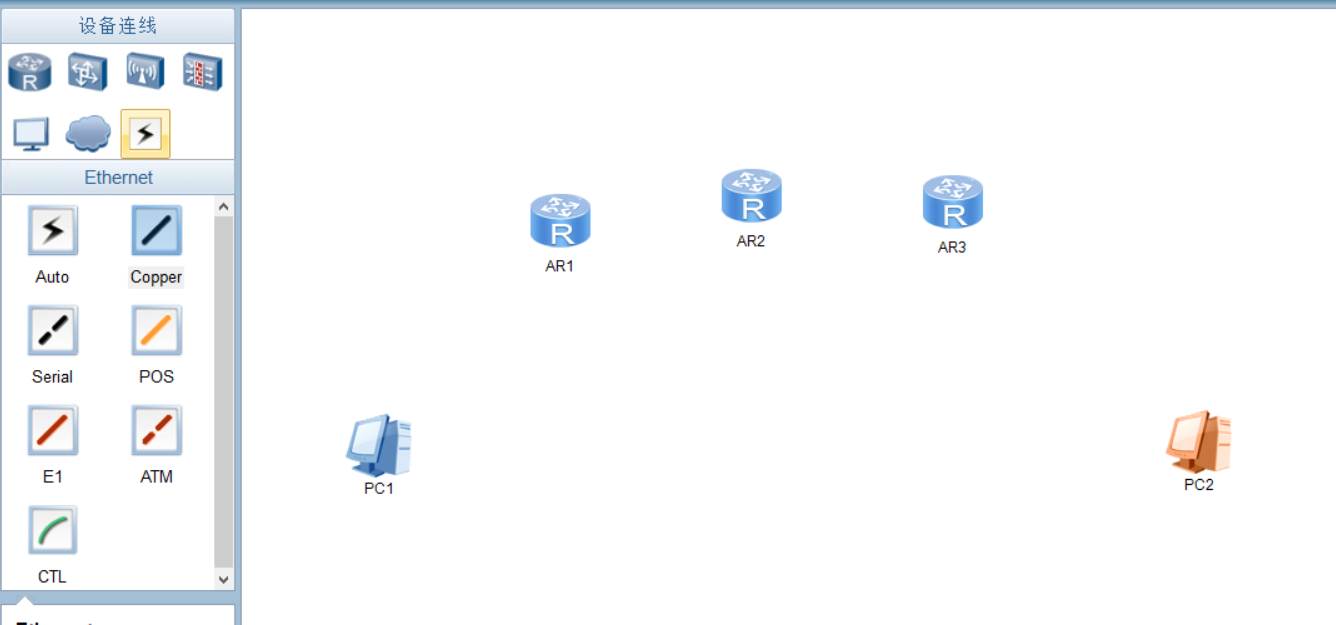

第一步：新建拓扑，拖PC两台及三台路由器

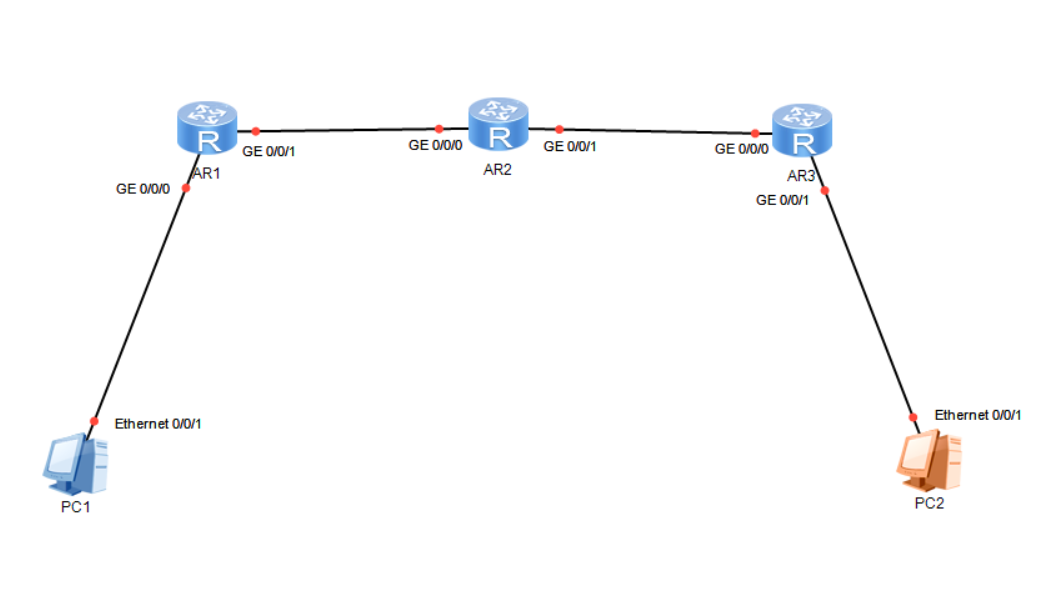

第二步：连接设备

第三步：配置网段并开启设备

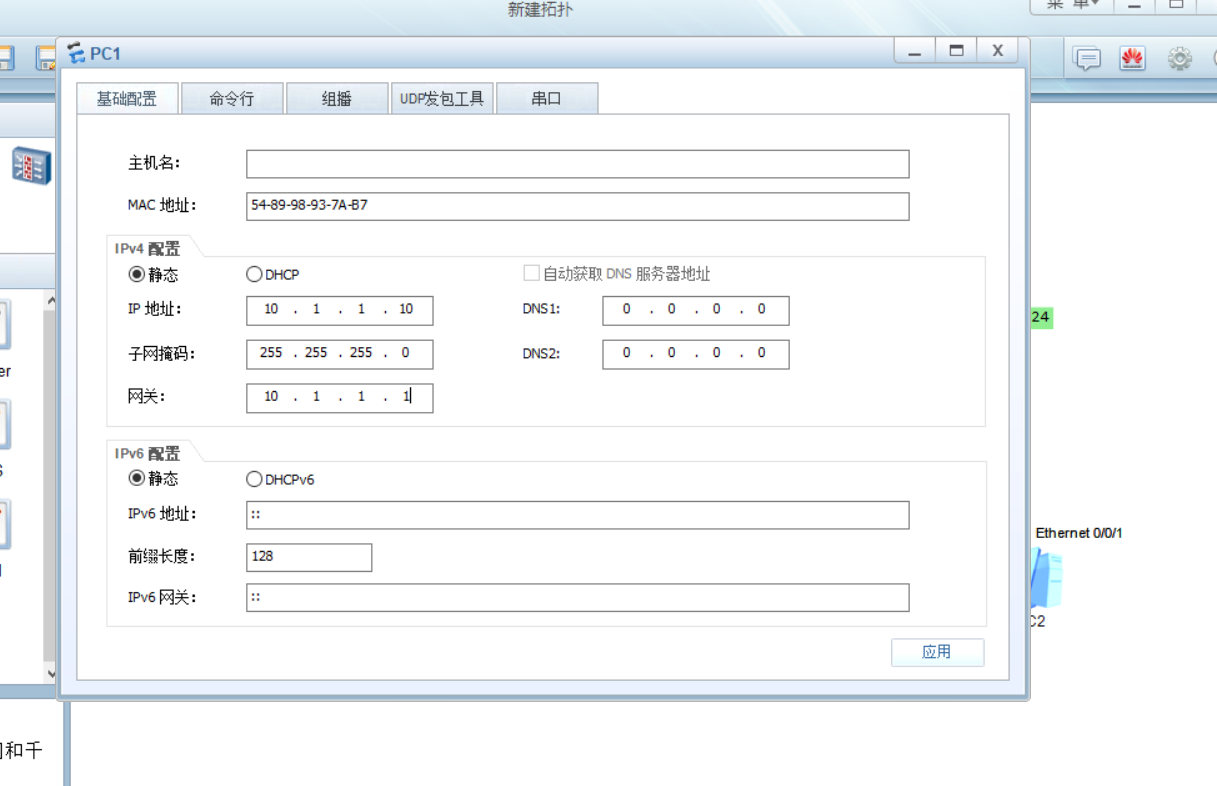

第四步：配置PC端静态

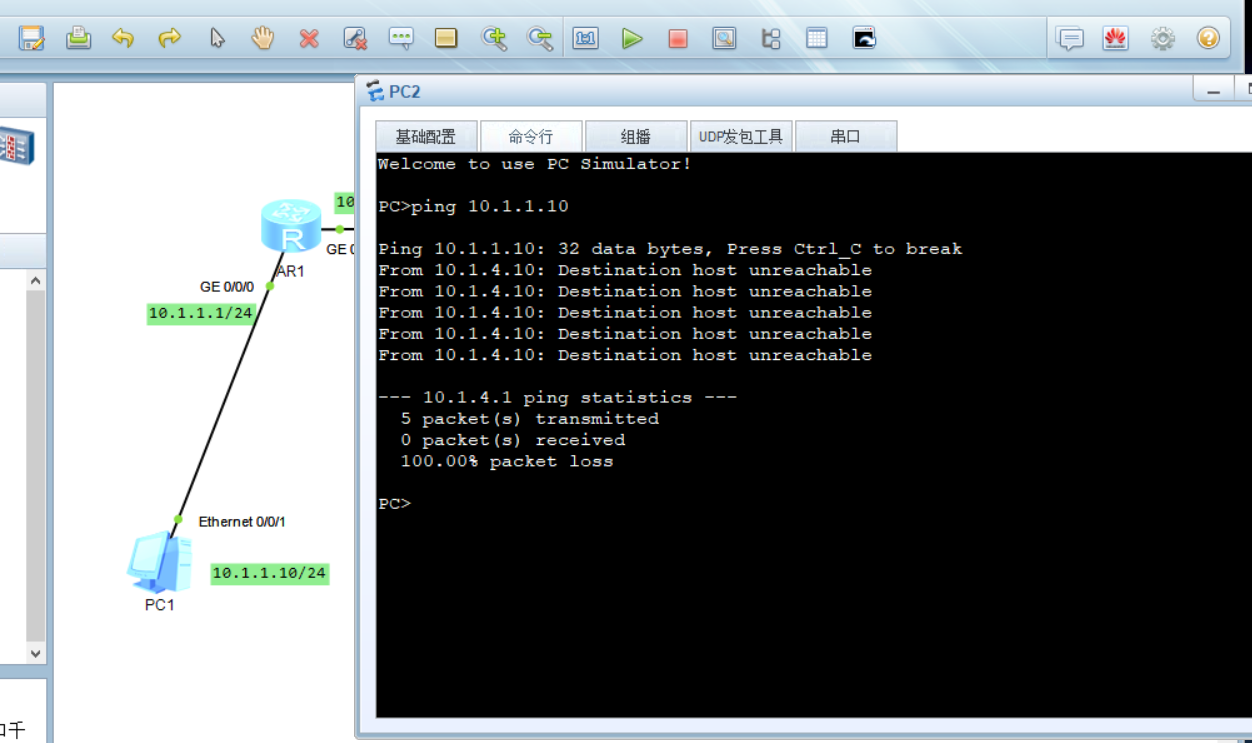

此时两台设备之间是无法通讯的

第六步：配置路由器

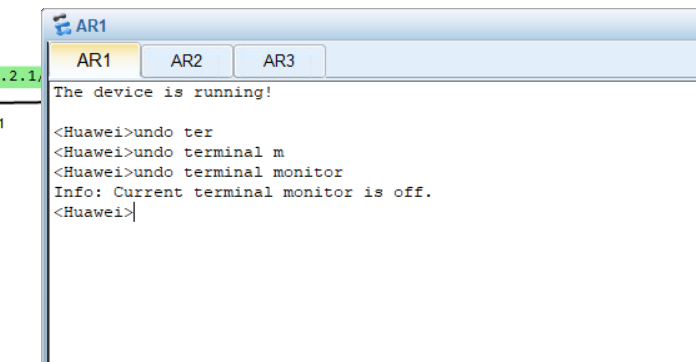

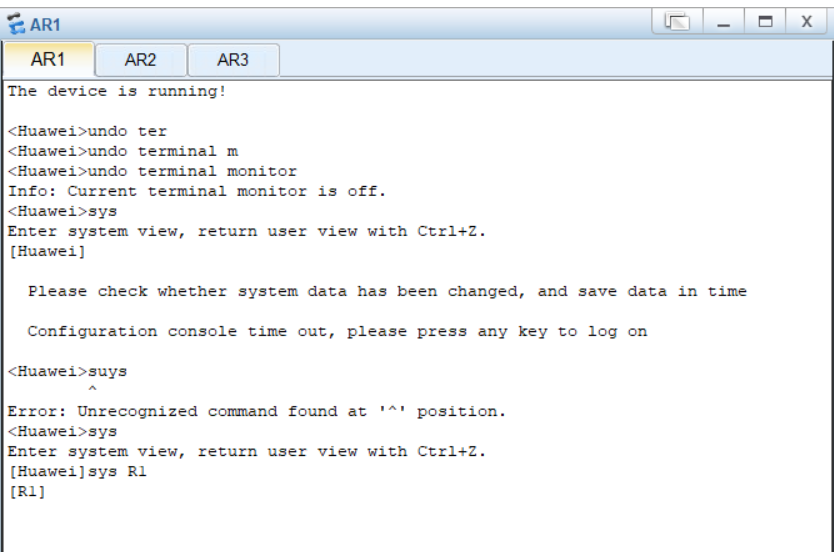

首先undo terminal monitor       关闭华为提示消息

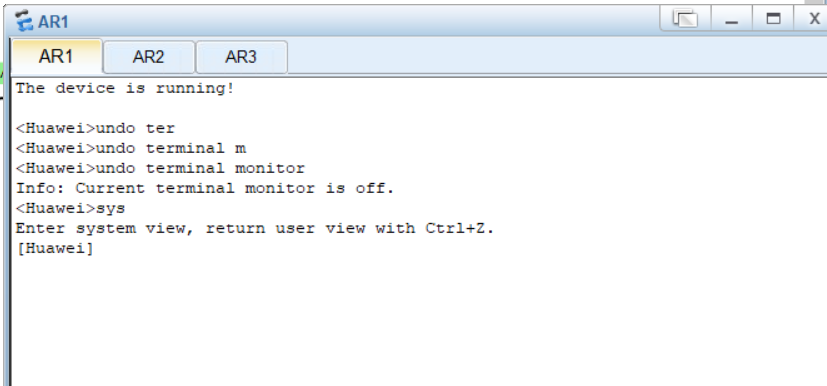

          sys                 进入系统视图模式

          sys R1          改名

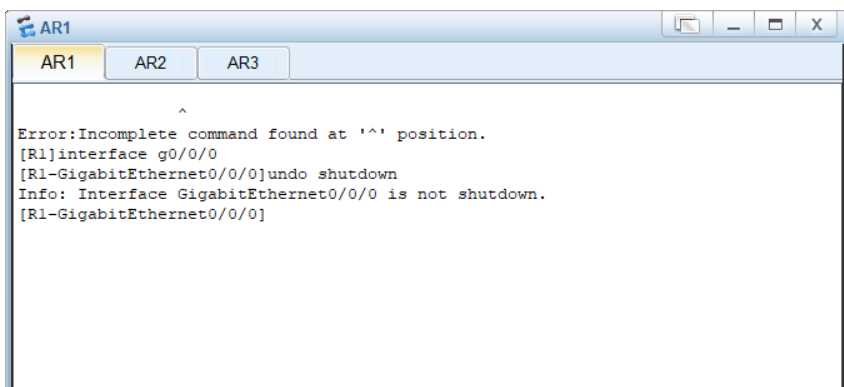

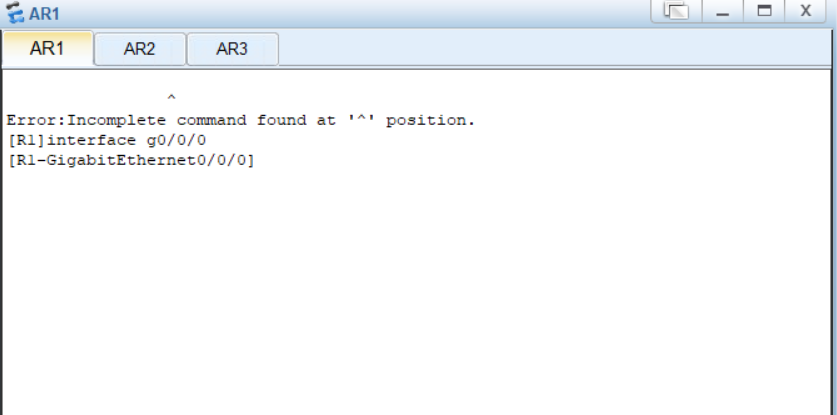

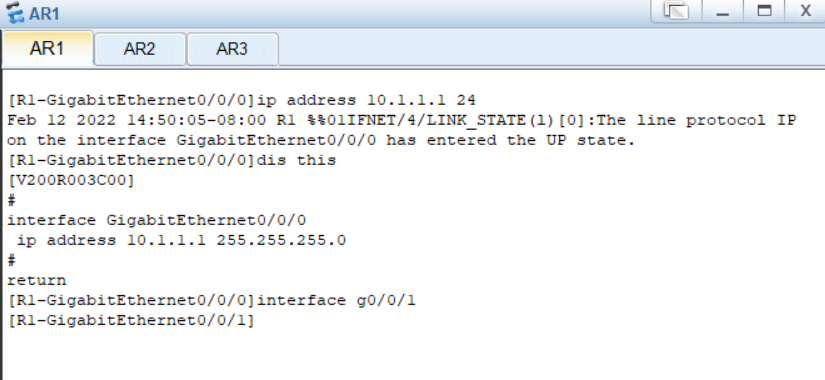

          interface g0/0/0              进入端口配置

          undo shutdown              开启端口

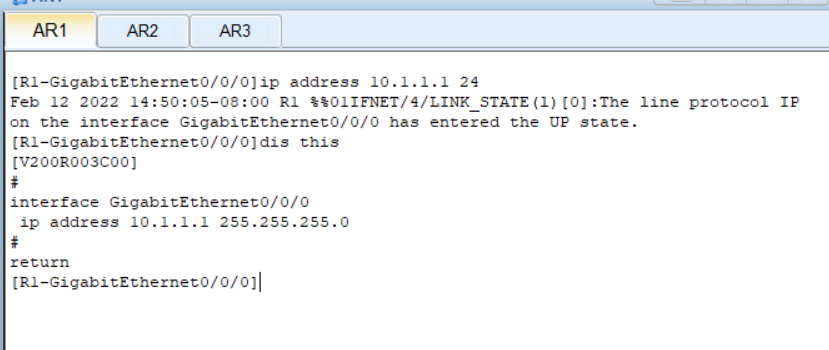

          ip address 10.1.1.1 24         配置端口

            dis this                   查看配置信息

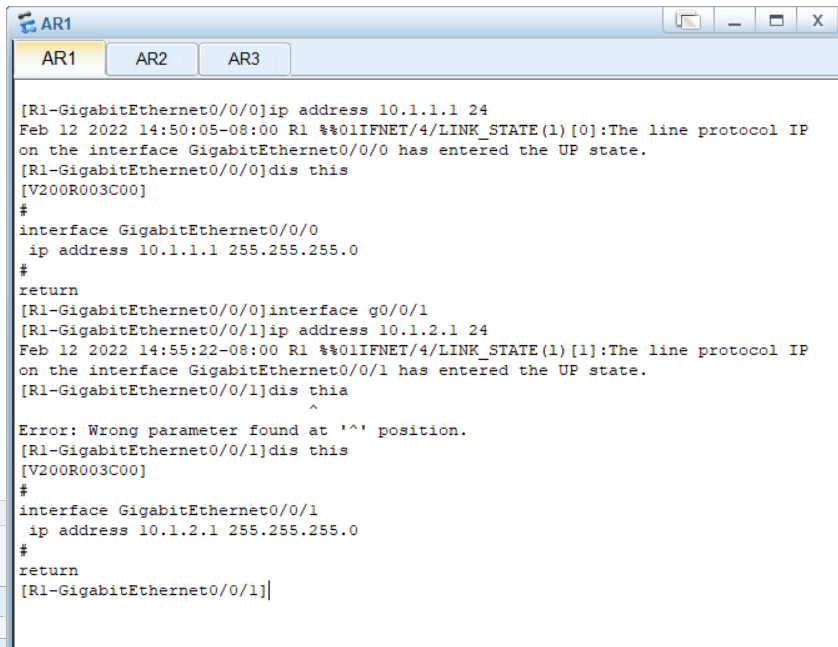

重复上面步骤，进入g0/0/1配置

配置好g0/0/1口

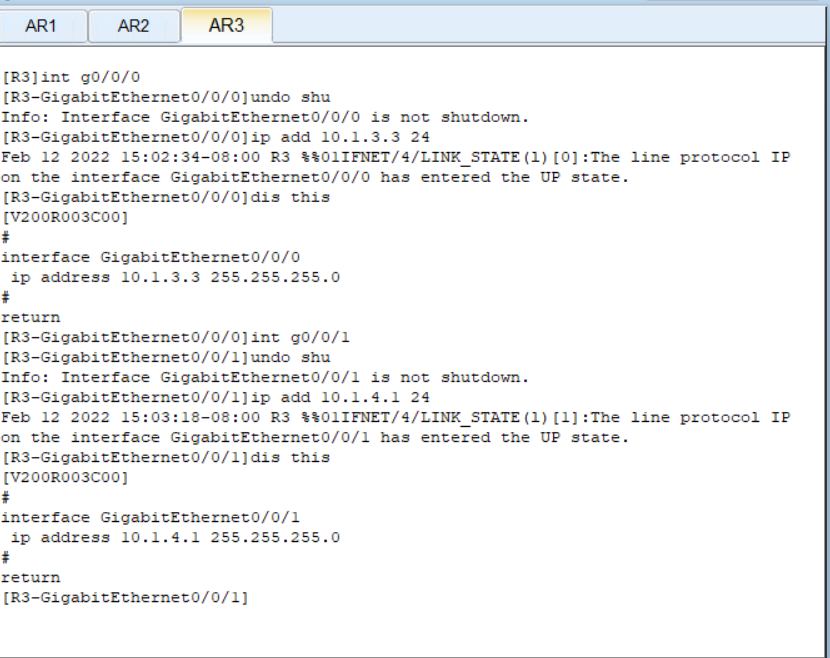

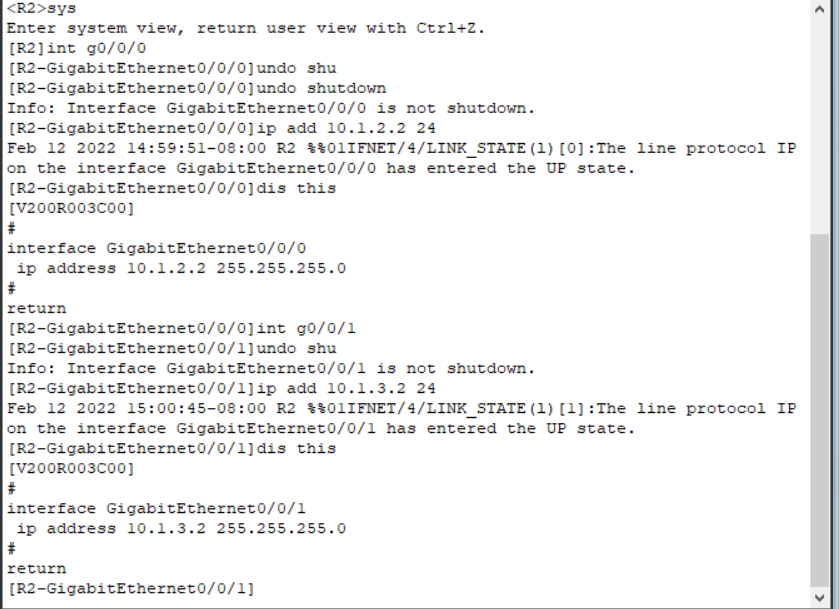

 同上步骤配置好R2,R3

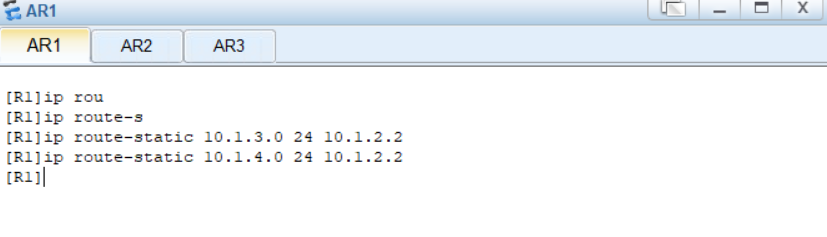

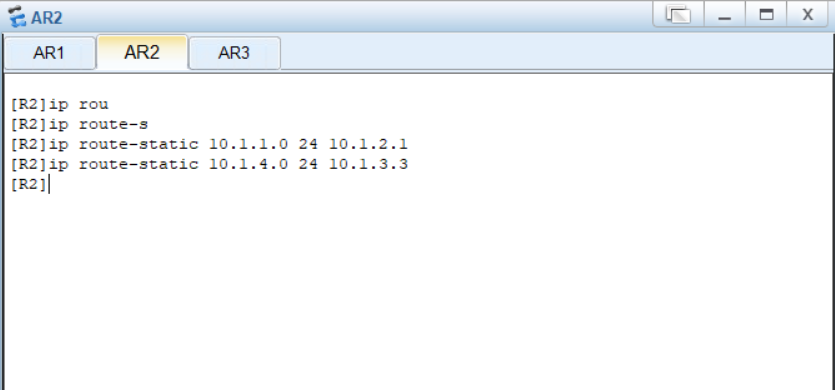

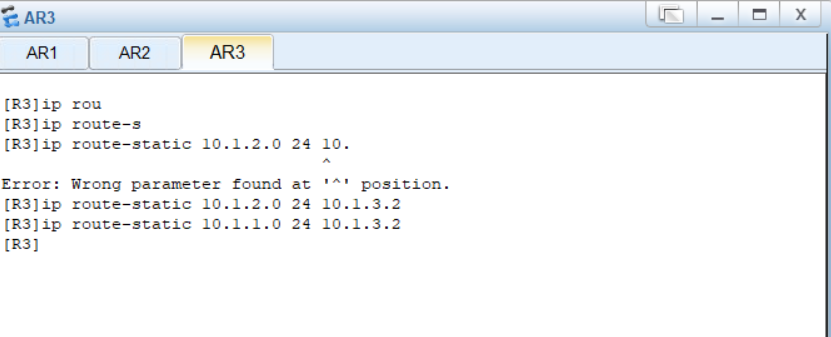

ip route-static          配置静态

路由器配置完成
