微信小程序canvas （2d）画图绘制demo

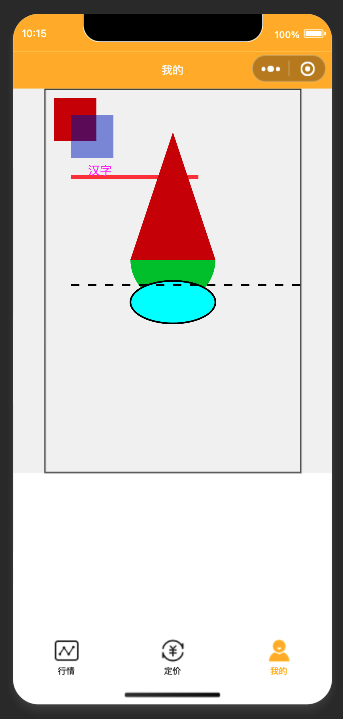

我们先看效果图

 接下来直接上代码

1.首先是准备基本的canvas代码准备

mine.wxml

<view class="container">
 <!-- 2d 类型的 canvas -->
 <canvas id="myCanvas" type="2d" style="border: 1px solid; width: 300px; height: 450px;" />
</view>

 说明：1、canvas 标签默认宽度 300px、高度 150px。这里我们为了更多的空间展示demo所以在

style属性（最高级）设置展示demo的宽高
小程序的 旧版 canvas 接口 已经不再维护，迁移至新版 Canvas 2D 接口。

<canvas canvas-id="myCanvas" />
<!-- 修改为以下 -->
<canvas id="myCanvas" type="2d" />

在 mine.wxss 文件中添加一些基本样式：

?

1 2 3 4 5 6

.container {   display: flex;   justify-content: center;   align-items: center;   height: 100vh; }

 页面逻辑 (JS)：

在  mine.js 文件中添加绘制虚线的逻辑：

const app = getApp()

Page({
    data: {

    },
    onLoad() {
       // 这里可以使用逻辑判断是否需要刷新
       this.onReady()

    },
    onReady() {
      wx.createSelectorQuery()
      .select('#myCanvas') // 在 WXML 中填入的 id
      .fields({ node: true, size: true })
      .exec((res) => {
        //需要注意的步骤包括：创建路径（beginPath），调用arc方法，设置fillStyle或strokeStyle，然后执行fill或stroke。
          // Canvas 对象
          const canvas = res[0].node
          // 渲染上下文
          const ctx = canvas.getContext('2d')

          // Canvas 画布的实际绘制宽高
          const width = res[0].width
          const height = res[0].height

          // 初始化画布大小
          const dpr = wx.getWindowInfo().pixelRatio
          canvas.width = width * dpr
          canvas.height = height * dpr
          ctx.scale(dpr, dpr)

          // 清空画布
          ctx.clearRect(0, 0, width, height)

          //1. 绘制红色正方形
          this.drawSquare(ctx);
          // 2.绘制蓝色半透明长方形
          this.drawRectangleOfShape(ctx);
          //3. 绘制一根红线
          this.drawALine(ctx);
          //4. 开始绘制三角形
          this.drawTriangleOfTriangles(ctx);
          //5. 开始绘制圆形
          this.drawRoundCircle(ctx);
          // 6.绘制汉字
          this.drawString(ctx);
          // 7.绘制椭圆
          this.drawEllipse(ctx);
          // 8.绘制虚线
          this.drawDashedLine(ctx);

      })
    },

    //1. 绘制红色正方形
    drawSquare(ctx) {
      ctx.fillStyle = 'rgb(200, 0, 0)';
      ctx.fillRect(10, 10, 50, 50);//左上角原点（X，Y，W，H）；
    },
    //2. 绘制蓝色半透明长方形
    drawRectangleOfShape(ctx) {
      ctx.fillStyle = 'rgba(0, 0, 200, 0.5)';
      ctx.fillRect(30, 30, 50, 50);
    },
    //3. 开始绘制一根红线
    drawALine(ctx) {
      ctx.fillStyle = 'rgba(250, 0, 0, 0.8)';
      ctx.fillRect(30, 100, 150, 5);
    },
    //4. 开始绘制三角形
    drawTriangleOfTriangles(ctx) {
        // 设置填充样式
        ctx.fillStyle = 'rgb(200, 0, 0)'; // 设置填充颜色为红色
        ctx.beginPath(); // 开始路径
                  ctx.moveTo(150, 50); // 起点 (150, 50)
                  ctx.lineTo(100, 200); // 第二个点 (100, 200)
                  ctx.lineTo(200, 200); // 第三个点 (200, 200)
                  ctx.closePath(); // 结束路径
                  // 填充三角形
                  ctx.fill(); // 填充路径
    },
    //5. 开始绘制圆形
    drawRoundCircle(ctx) {
        // 设置填充样式
        ctx.fillStyle = 'rgb(0, 200, 0)'; // 设置填充颜色为绿色
        //开始绘制圆形
        ctx.beginPath(); // 开始路径
        //ctx.arc(150, 150, 100, 0, 2 * Math.PI); // 绘制圆心(150, 150)，半径100的圆
        ctx.arc(
        150,  // x坐标（居中）
        200, // y坐标（居中）
        50,                // 半径
        0,                 // 起始角度
        1 * Math.PI        // 结束角度
        )
        ctx.closePath(); // 结束路径
        // 填充圆形
        ctx.fill(); // 填充路径
    },
    // 6.绘制椭圆
    drawString(ctx) {
      // 设置字体样式和填充颜色
      ctx.font = '14px sans-serif'; // 设置字体大小为 60px，使用 sans-serif 字体
      ctx.fillStyle = 'rgb(255, 0, 255)'; // 设置填充颜色为 设置填充颜色为黄色
      // 绘制汉字
      ctx.fillText('汉字', 50, 100); // 在指定位置填充汉字 '汉字'
    },
    // 7.绘制椭圆
    drawEllipse(ctx) {
      // 设置填充颜色为黄色
      ctx.fillStyle = 'rgb(255, 0, 255)'; // 设置填充颜色为 设置填充颜色为黄色
      // 计算椭圆的中心和半径
      const centerX = 150; // 椭圆中心的 X 坐标
      const centerY = 250; // 椭圆中心的 Y 坐标
      const radiusX = 50; // 椭圆的 X 方向半径
      const radiusY = 25; // 椭圆的 Y 方向半径
      // 开始绘制椭圆
      ctx.beginPath();
      ctx.save(); // 保存当前状态
    // 清空画布
    //ctx.clearRect(0, 0, 300, 200);
      ctx.translate(centerX, centerY); // 移动坐标原点到椭圆中心
      ctx.scale(radiusX / radiusY, 1); // 按照 X 和 Y 半径的比例进行缩放
      ctx.arc(0, 0, radiusY, 0, Math.PI * 2, false); // 绘制椭圆

      ctx.restore(); // 恢复状态
      ctx.fill(); // 填充颜色
    },
    // 8.绘制虚线
    drawDashedLine(ctx) {
    const dashLength = 10; // 虚线的线段长度
    const gapLength = 10;  // 虚线的间距长度
    const totalLength = 300; // 虚线的总长度
    const xStart = 30;// 虚线的x坐标
    const y = 230; // 虚线的y坐标

    // 清空画布
    //ctx.clearRect(0, 0, 300, 200);

    // 设置线条样式
    ctx.lineWidth = 2; // 例如，将线条宽度设置为10
    ctx.fillStyle = 'rgb(150, 150, 150)';

    // 手动绘制虚线
    for (let i = 0; i < totalLength; i += dashLength + gapLength) {
      if (i + dashLength <= totalLength) {
        ctx.moveTo(xStart + i, y);
        ctx.lineTo(xStart + i + dashLength, y);
      }
      // 注意：这里不需要调用stroke()来立即绘制每段线段，因为我们想要一次性绘制所有线段以提高性能。
      // stroke()调用应该放在循环之后。
    }

    // 描边并绘制到Canvas上
    ctx.stroke();

      // 提交绘制
      // 这里绘制完成
      console.log('draw done')
    }
})
