华为核心交换机VRRP与DHCP

2023.3.20--16.52

华为核心交换机VRRP与DHCP

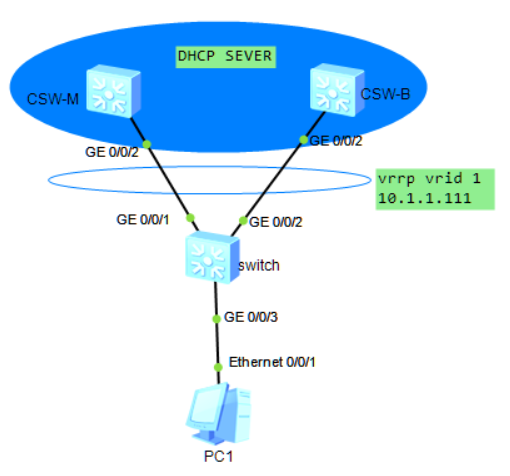

拓扑：

原理

1、建立VRRP主备份，可以将两台设备虚拟成一台设备；（作用于指定接口）此时，在对应的vrid组里，可以将不同的VRRP设备配置成一样的（除IP地址）；
2、VRRP通过比较设备的优先级进行选举，优先级高的成为主设备，优先级低的成为备用设备；
3、运行VRRP同一vrid组的设备共同对外组成了一个虚拟设备；
4、虚拟设备与VRRP设备都有自己的IP地址，VRRP设备IP唯一；
5、如果虚拟设备的地址与VRRP设备IP相同，则IP地址拥有者成为主路由器，优先级最高，255；



配置：

switch

system-view
#
sysname swith
#
vlan batch 100
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 100

CSW-M

 sysname CSW-M //主设备
#
vlan batch 100
#
dhcp enable
#
ip pool vlan100
 gateway-list 10.1.1.111
 network 10.1.1.0 mask 255.255.255.0
#
interface Vlanif100
 ip address 10.1.1.1 255.255.255.0
 vrrp vrid 1 virtual-ip 10.1.1.111
 vrrp vrid 1 priority 120
 vrrp vrid 1 preempt-mode timer delay 20
 dhcp select global
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100

CSW-B

#
sysname CSW-B //备用设备
#
vlan batch 100
#
dhcp enable
#
ip pool vlan100
 gateway-list 10.1.1.111
 network 10.1.1.0 mask 255.255.255.0
 dns-list 114.114.114.114
#
interface Vlanif100
 ip address 10.1.1.2 255.255.255.0
 vrrp vrid 1 virtual-ip 10.1.1.111
 dhcp select global
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100

测试：ping 10.1.1.111 -t

结果：

通过使用VRRP，使10.1.1.1和10.1.1.2虚拟成10.1.1.111，这样，当主设备的10.1.1.1这条链路出问题时，可以切换到10.1.1.2这条链路。
