PWM整流器的桥路增益是如何得来的

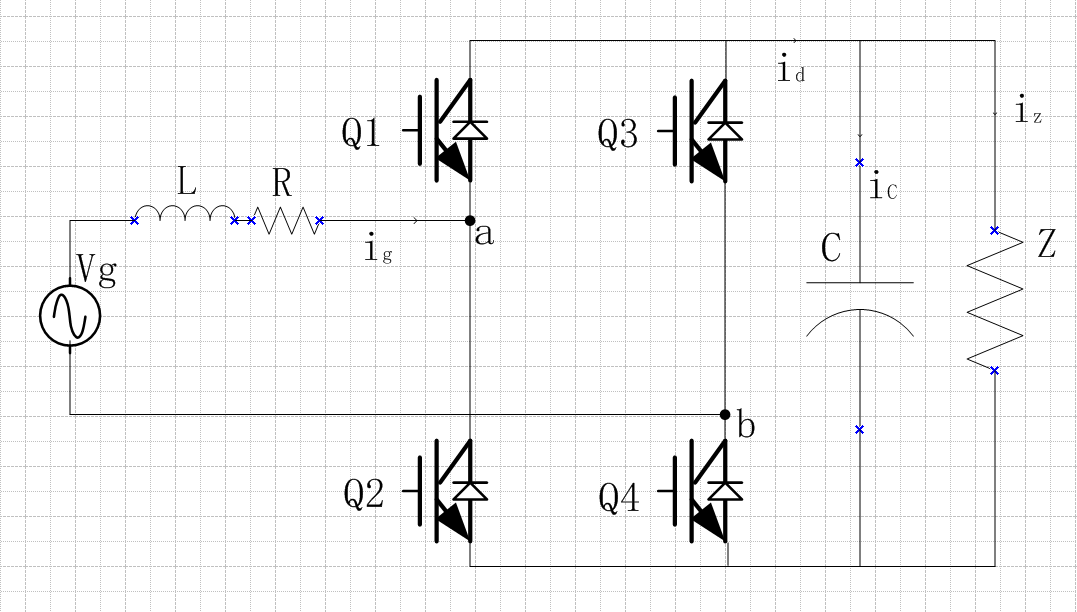

对于单相整流器或者逆变器而言，如下图所示：

因为交流侧的指令电压一定是个正弦波，所以上图Uab的基波电压一定是个正弦波。这个基波电压正弦波的最大幅值可以达到Udc，即母线电压，最小幅值可以是0。所谓的IGBT的增益，在这里就是指桥臂ab上输出的基波电压与交流侧指令电压的比值。指令电压的正弦幅值不能大于三角载波电压的幅值，以确保线性。增益Km=（基波电压峰值/三角z峰值载波）/交流侧指令电压峰值。
