整流器逆变器交流侧电压的参考点以及交流侧相电压与母线电压的关系

以下图1，三相两电平双向变流器原理图为例，做相关记录说明。

                                                                               图1 三相两电平双向变流器

无论是逆变器还是整流器，交流侧相电压的参考点和交流侧相电压与母线电压的关系，都需要搞的十分明确。

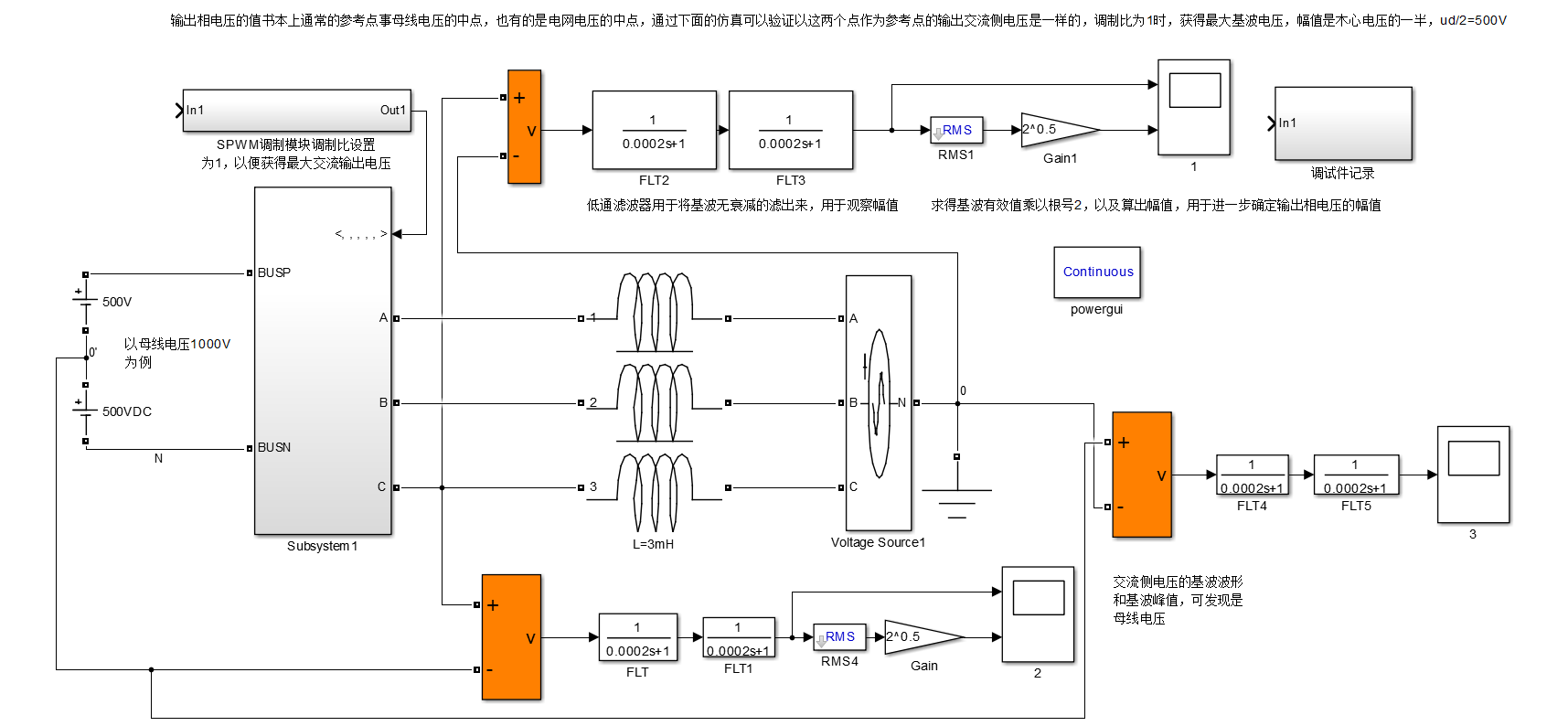

首先说下结论，然后仿验证一下，仿真slx文件可在我的下载资源中下载：csdn2020517_Ubus_Vm.slx

结论：1、交流侧相电压的参考点可以是母线电压的中点0',也可以是电网电压的中性点0。

           2、从仿真结果来看，交流侧相电压以这两个参考点所得的电压是一样，但是根据张兴的书式（3-7），VN0之间的电压有可能很大，但仿真结果显示的比较小，这一点有待进一步探索。

           3、相电压最大幅值在spwm调制时，m=1的情况下能够取得最大，为最母线电压的一半，在此为500V
