DHCP

DHCP 动态地址分配协议

工作过程：

1. Client 发送 Dhcp discover（广播）包，请求IP地址
2. Dhcp服务器发送 Dhcp offer，分配给Client一个有效的IP地址
3. Client 发送 Dhcp request（广播），接收Dhcp服务器发送的IP地址
4. Dhcp服务器发送Dhcp ack/nack，进行确定/失效

注意：
当Client租约期到了50%时，Client会发送Dhcp request单播续租
当Client租约期过了87.5%时，Client会发送Dhcp request广播续租
当Client租约期到了100%时，Client会发送Dhcp discover广播，重新获取IP地址.
DHCP discover第一个包如果没有收到回应，会以1秒、2秒、4秒、8秒作为间隔再次发送四次，如果还没有回应。Windows会分配169.254的特殊IP地址，之后每5分钟广播一次DHCP discover

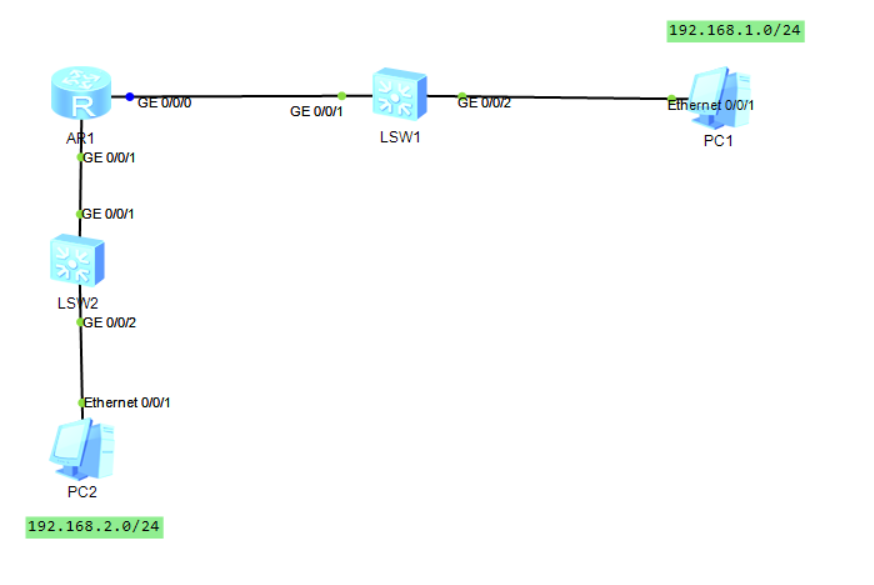

实验拓扑

DHCP配置命令

# 接口地址池
dhcp enable
int gig 0/0/0
 ip add 192.168.1.254 24
 dhcp select interface
 dhcp server dns-list 192.168.1.254
 dhcp server excluded-ip-address 192.168.1.100 192.168.1.200  // 不参与自动分配的IP地址
 dhcp server lease [day day [hour hour [minute minute]] | unlimited]
 dhcp server static-bind ip-address 192.168.1.254 mac-address aabb.ccdd.eeff [description description]  //为指定Client分配固定IP地址
 quit
# 全局地址池
dhcp enable
ip pool test
 network 192.168.1.0 mask 255.255.255.0
 gateway-list 192.168.1.254
 dns-list 192.168.1.254
 lease [day day [hour hour [minute minute]] | unlimited]
 static-bind ip-address 192.168.1.254 mac-address aabb.ccdd.eeff [option-template template-name | description description]
 quit
int gig 0/0/1
 dhcp select global
 ip add 192.168.1.254 24

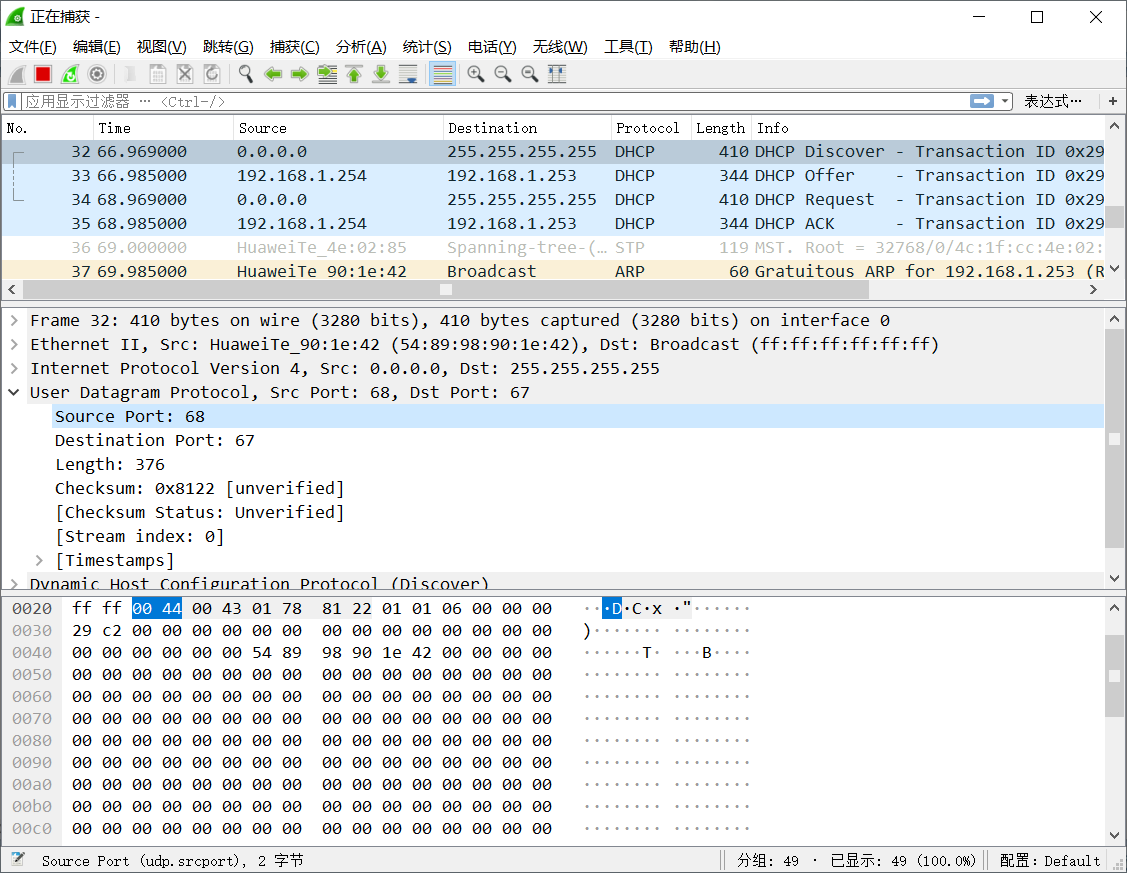

抓包查看

DHCP Relay

简介
DHCP Relay即DHCP中继，它是为解决DHCP服务器和DHCP客户端不在同一个广播域而提出的，提供了对DHCP广播报文的中继转发功能，能够把DHCP客户端的广播报文“透明地”传送到其它广播域的DHCP服务器上，同样也能够把DHCP服务器端的应答报文“透明地”传送到其它广播域的DHCP客户端。

DHCP Relay主要负责转发DHCP客户端与DHCP服务器之间的DHCP报文，所以DHCP Relay的报文格式只是把DHCP的报文部分字段做了相应的修改，报文格式没有发生变化。

DHCP Relay 两个主要字段

• Hops：表示当前的DHCP报文经过的DHCP中继的数目。该字段由客户端或服务器设置为0，每经过一个DHCP中继时，该字段加1。
• Giaddr(Gateway ip address)：该字段表示第一个DHCP中继的IP地址（注意：不是地址池中定义的网关）。当客户端发出DHCP请求时，如果服务器和客户端不在同一个网络中，那么第一个DHCP中继在转发这个DHCP请求报文时会把自己的IP地址填入此字段。服务器会根据此字段来判断出网段地址，从而选择为用户分配地址的地址池。服务器还会根据此地址将响应报文发送给此DHCP中继，再由DHCP中继将此报文转发给客户端。若在到达DHCP服务器前经过了不止一个DHCP中继，那么第一个DHCP中继后的中继不会改变此字段，只是把Hops的数目加1。

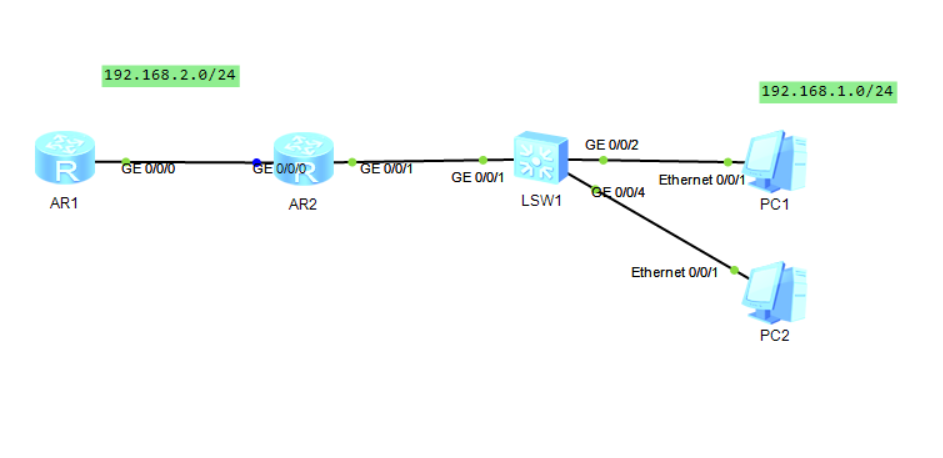

实验拓扑

DHCP Relay配置命令

# 指定DHCP服务器IP地址
dhcp enable
int gig 0/0/1
 ip add 192.168.2.2 24
 dhcp select relay		// 开启接口的DHCP中继功能
 dhcp relay server-ip 192.168.2.1		// 配置DHCP服务器的IP地址
 quit

# 创建DHCP服务器组
dhcp server group test
 dhcp-server 192.168.2.1 [ip-address-index]		// 配置DHCP服务器成员
 quit
int gig 0/0/1
 dhcp select relay
 dhcp relay server-select test
 quit

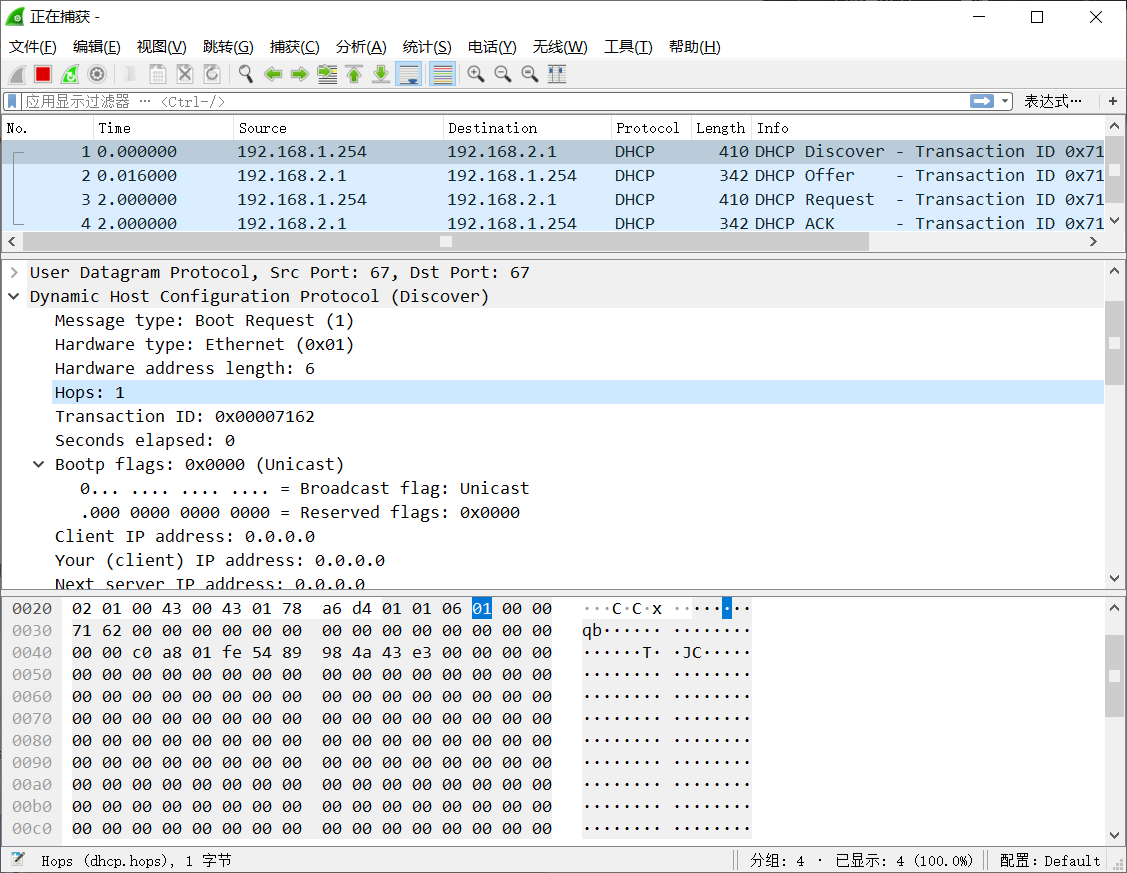

抓包查看信息

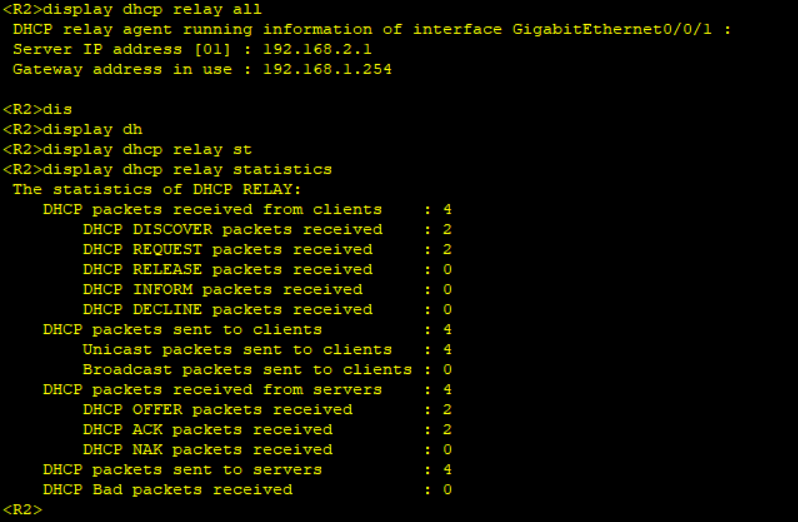

R2查看信息

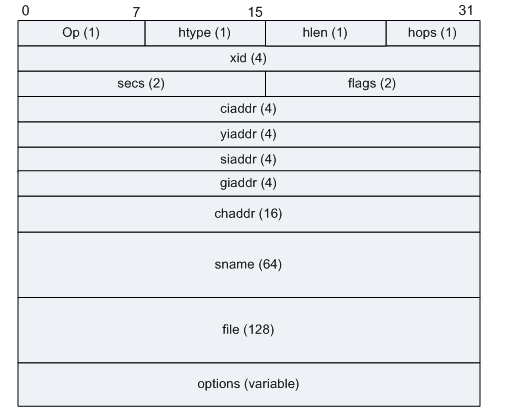

DHCP 报文格式

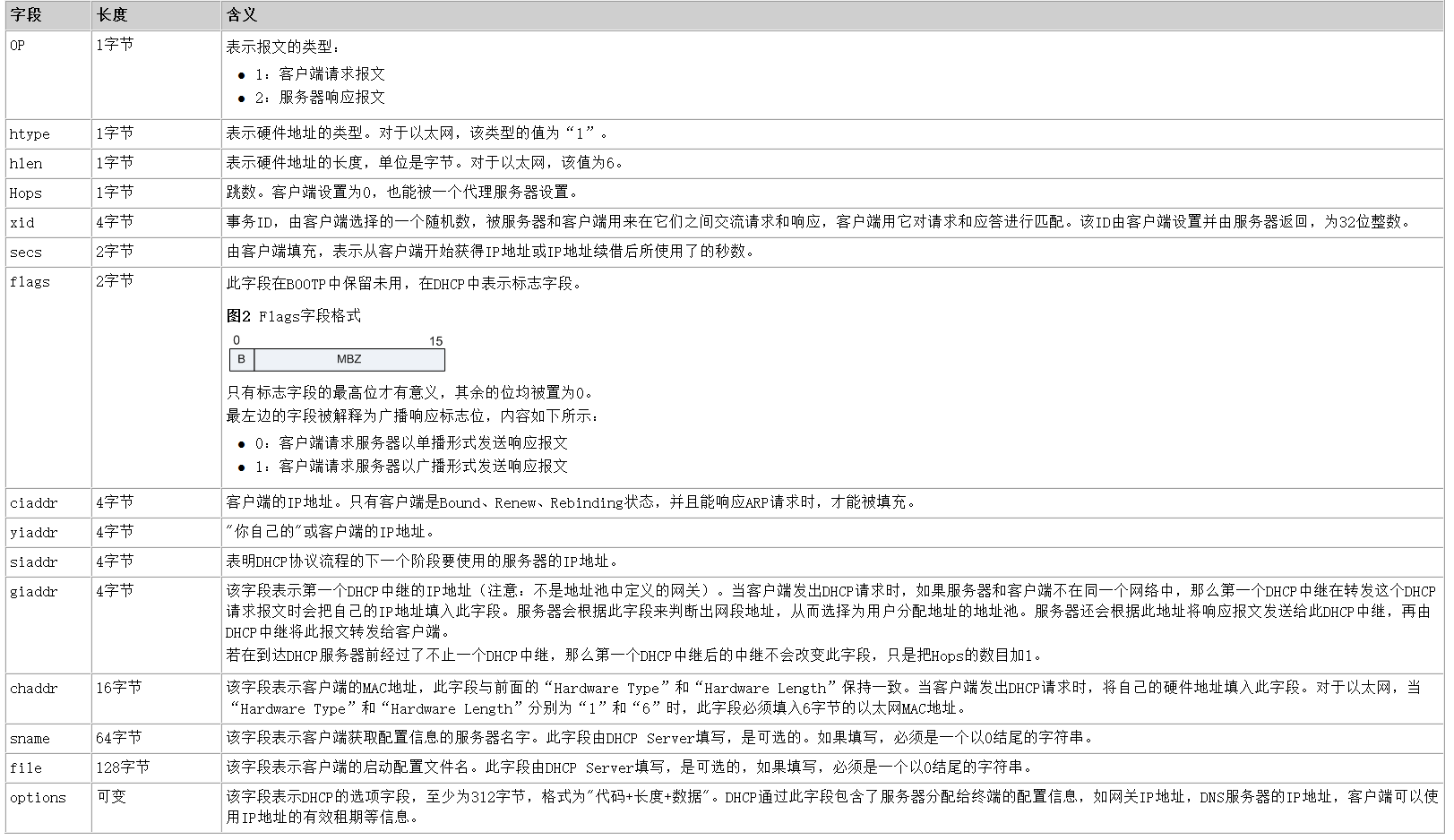

DHCP报文中个字段的含义：
