【服务器数据恢复】存储硬盘出现坏道导致raid5崩溃的数据恢复案例

服务器故障&分析：
一台某型号存储设备，组建Raid5磁盘阵列，阵列中一共有6块硬盘，其中有几块硬盘掉线导致阵列崩溃，存储不可用。
和用户沟通后得知到存储设备中的数据主要是虚拟机，一共有18台不同类型的虚拟机&相关配置文件。
Raid5磁盘阵列最多允许一块硬盘离线。如果磁盘阵列设置有热备盘，一旦有硬盘掉线，热备盘自动替换掉线硬盘并同步数据，不会造成数据丢失。热备盘同步数据的过程中有一定概率出现其他硬盘掉线的情况，这时阵列同步数据失败，存储设备上层的数据也会遭到破坏。本案例就属于这类情况。

服务器数据恢复过程：
1、首先由硬件工程师对故障存储上的所有硬盘进行物理检测，发现其中3块磁盘都存在不同数量的物理坏道，对坏道硬盘进行处理后，镜像所有硬盘数据。
2、基于镜像文件分析raid5阵列相关信息，最终获取到原raid磁盘阵列的分布规律、条带大小、raid阵列排列方向等信息。
3、北亚数据恢复工程师根据分析获取到的raid阵列信息重组raid阵列，提取lun信息，解析文件系统并提取数据。

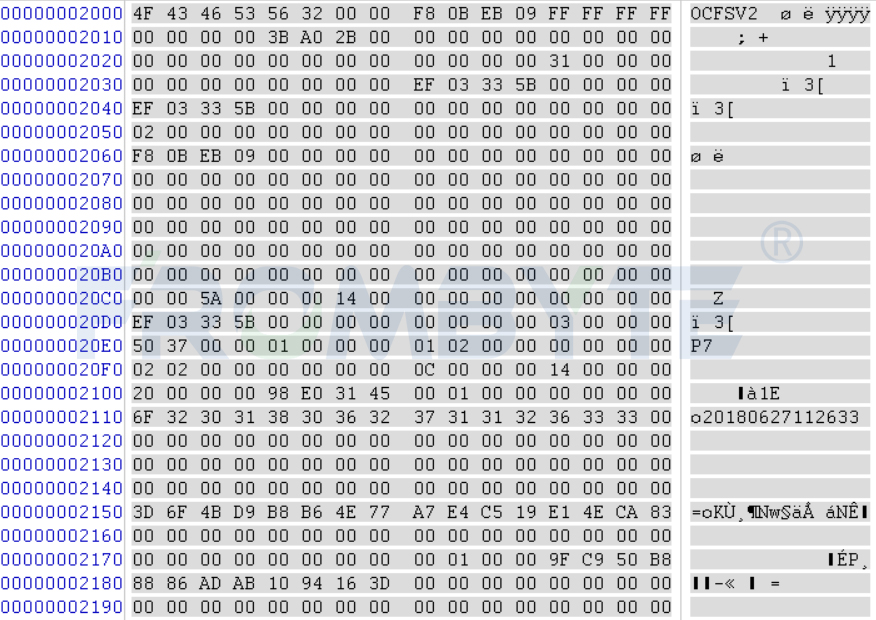

超级块：

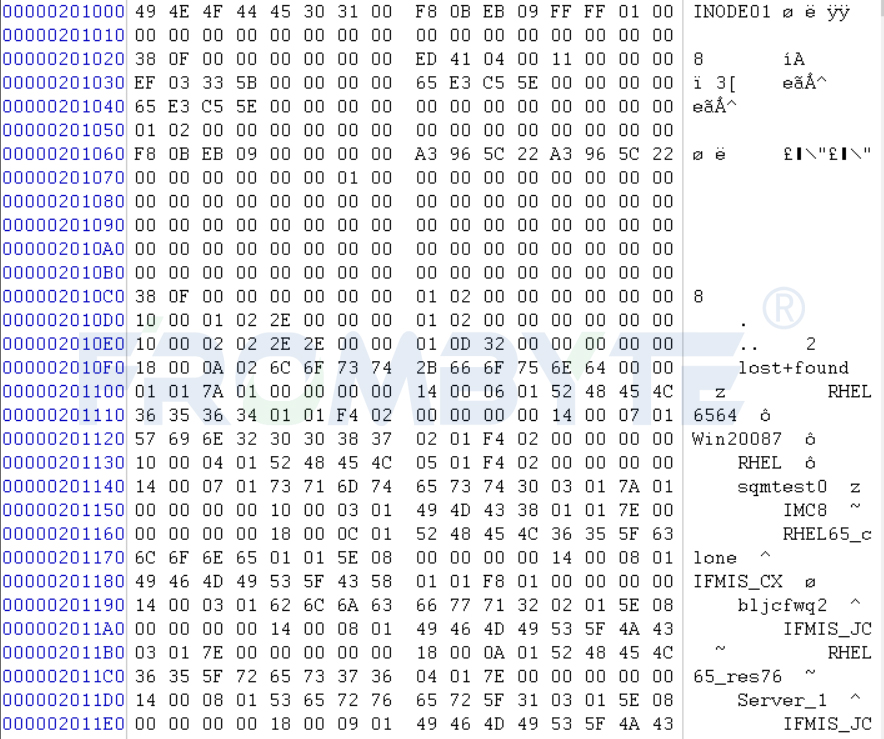

目录节点：

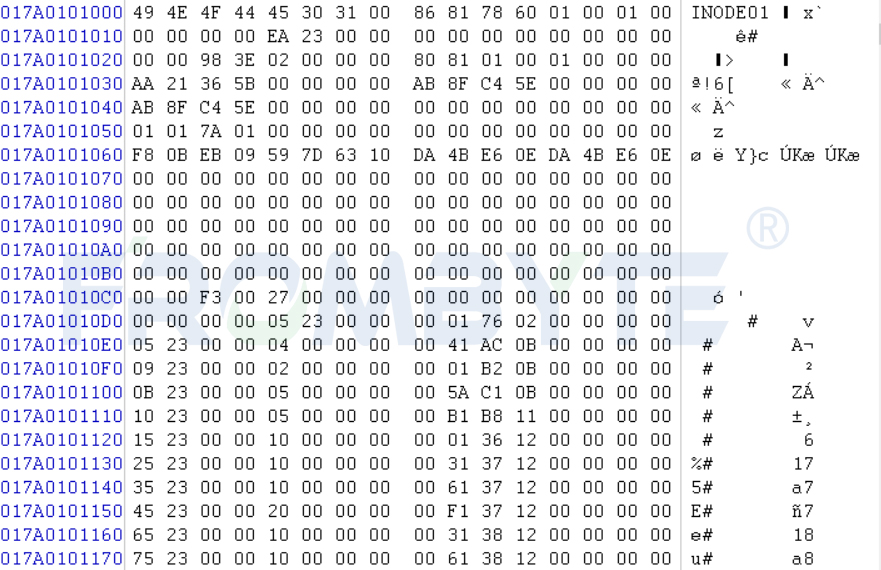

指针节点：

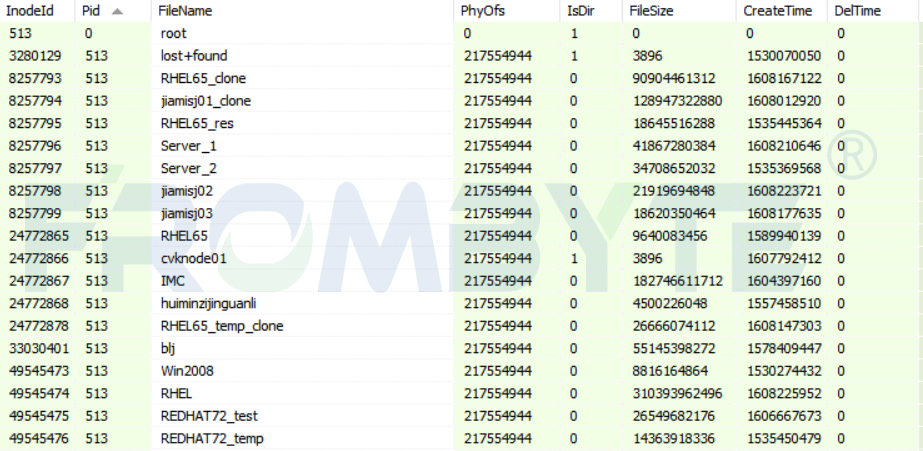

数据库信息：



服务器数据恢复结果：
经过数据恢复工程师对恢复出来的数据进行验证无误后，交由用户工程师亲自进行验证。
经用户验证后确认存储上层的20多台虚拟机均可正常启动，虚拟机内的业务及功能都可以正常使用，所有压缩包、配置文件完整。本次数据恢复完成。
