TCP/IP网络编程之地址族与数据序列

分配IP地址和端口号

IP是Internet Protocol（网络协议）的简写，是为收发网络数据而分配给计算机的值。端口号并非赋予计算机的值，而是为区分程序中创建的套接字而分配给套接字的序号

网络地址（Internet Address）

为使计算机连接到网络并收发数据，必须向其分配IP地址。IP地址分为两类：

• IPv4（Internet Protocol version 4）：4字节地址族
• IPv6（Internet Protocol version 6）：16字节地址族

IPv4和IPv6的差别主要是IP地址所用的字节数，目前通用的地址族为IPv4，IPv6是为了应对2010年前后IP地址耗尽的问题而提出的标准，即便如此，现在还是主要使用IPv4，IPv6的普及需要更长的时间

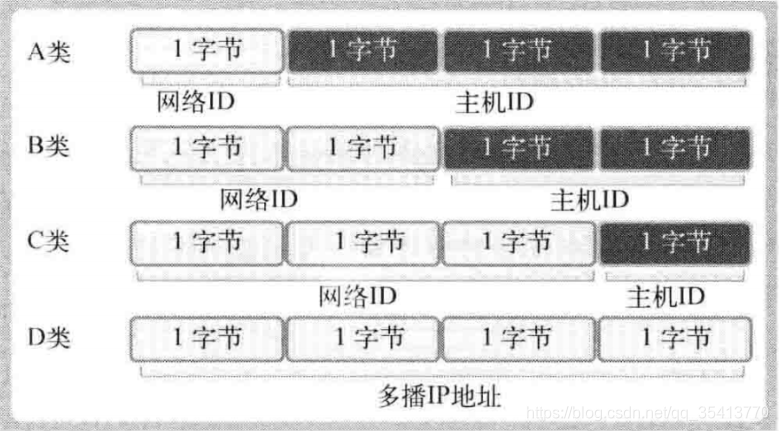

IPv4标准的4字节IP地址分为网络地址和主机（计算机）地址，且分为A、B、C、D、E等类型，图1-1展示了IPv4地址族，一般不会使用已被预约的E类地址，故省略



图1-1   IPv4地址族

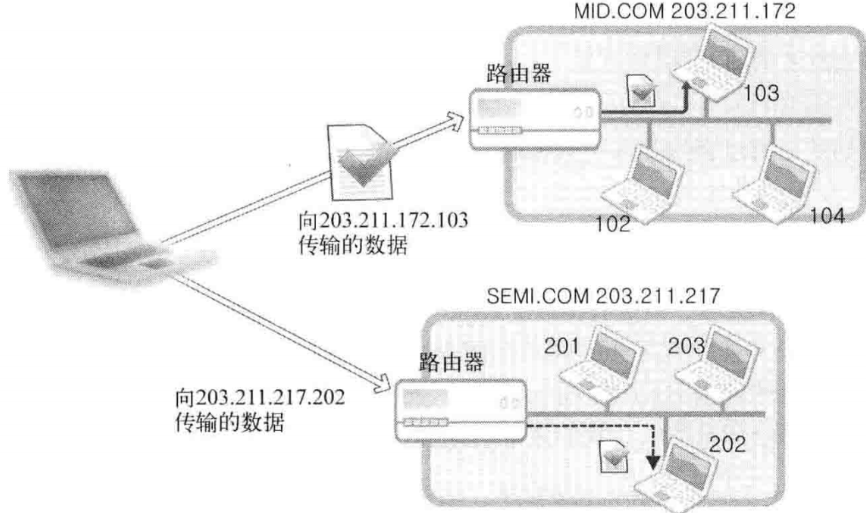

网络地址（网络ID）是为区分网络而设置的一部分IP地址。假设向WWW.SEMI.COM公司传输数据，该公司内部构建了局域网，把所有计算机连起来。因此，首先应向SEMI.COM网络传输数据，也就是说，并非一开始就浏览所有4字节IP地址，进而找到目标主机；而是仅浏览4字节IP地址的网络地址，先把数据送到SEMI.COM网络，SEMI.COM网络（构成网络的路由器）接收到数据后，浏览传输数据的主机地址（主机ID）并将数据传给目标主机。图1-2展示了数据传输过程



图1-2   基于IP地址的数据传输过程

某主机向203.211.172.103和203.211.217.202传输数据，其中203.211.172和203.211.217为该网络的网络地址。所以，“向相应网络传输数据”实际上是向构成网络的路由器（Route）或交换机（Switch）传递数据，由接收数据的路由器根据数据中的主机地址向目标主机传递数据

若想构建网络，需要一种物理设备完成外网与本网主机之间的数据交换，这种设备便是路由器或交换机。它们实际上也是一种计算机，只不过是为特殊目的而设计运行的，因此有了别名。所以，如果在我们使用的计算机上安装适当的软件，也可以将其作为交换机。另外，交换机比路由器功能要简单一些，但实际用途差别不大

网络地址分类与主机地址边界

只需通过IP地址的第一个字节即可判断网络地址占用的字节数，因为我们根据IP地址的边界区分网络地址，如下所示：

• A类地址的首字节范围：0~127
• B类地址的首字节范围：128~191
• C类地址的首字节范围：192~223

还有如下这种表述方式：

• A类地址的首位以0开始，0000 0000为0，0111 111为127，与上面的0~127对应
• B类地址的前2位以10开始，1000 0000为128，1011 1111为191，与上面的128~191对应
• C类地址的前3位以110开始，1100 0000为192，1101 1111为223，与上面的192~223对应

正因如此，通过套接字收发数据时，数据传到网络后即可轻松找到正确主机

用于区分套接字的端口号

IP用于区分计算机，只要有IP地址就能找到目标主机，但仅凭这些无法传输给目标主机中的应用程序，毕竟处理数据靠的还是目标主机中的程序。假设用户在上网的同时，一边欣赏视频，一边浏览网页，这里至少需要两个套接字，一个接收视频数据，一个接收网页数据，那么问题来了，怎么区分这两个套接字呢？或者说，怎么区分到达的数据是正在观看的视频，还是正在浏览的网页呢？这里就需要用到端口号了

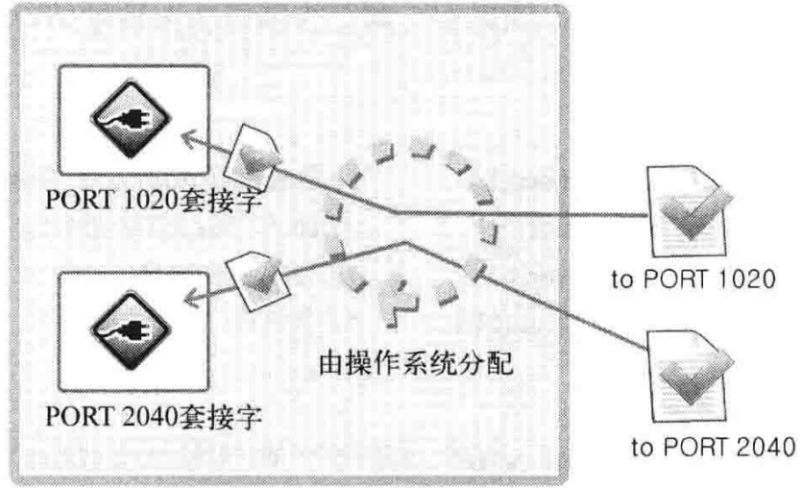

计算机中一般配有NIC（Network Interface Card，网络接口卡）数据传输设备。通过NIC向计算机内部传输数据时会用到IP，操作系统负责把传递到内部的数据适配给套接字，这时就要利用端口号了。也就是说，通过NIC接收的数据内有端口号，操作系统正是参考此端口号把数据传输给相应端口的套接字，如图1-3所示



图1-3   数据分配过程

端口号就是同一操作系统内区分不同套接字而设置的，因此无法将一个端口号分配给不同套接字。另外，端口号由16位构成，可分配的端口号范围是0~65535。但0~1023是知名端口（Well-known PORT），一般分配给特定应用程序，所以应当分配此范围之外的端口。另外，虽然端口号不能重复，但TCP套接字和UDP套接字不会共用端口号，所以允许重复。例如：如果某TCP套接字使用8500号端口，则其他TCP套接字就无法使用该端口号，但UDP套接字可以使用

总之，数据传输目标地址同时包含IP地址和端口号，只有这样，数据才会被传输到最终的目的应用程序

地址信息的表示

应用程序中使用IP地址和端口号以结构体的形式给出了定义。这里将以IPv4为中心，围绕此结构体讨论目标地址的表示方法

1 2 3 4 5 6 7

struct sockaddr_in {     short sin_family;        //协议族Address family     unsigned short sin_port;    //16位TCP/UDP端口号     struct in_addr sin_addr;    //32位IP地址     unsigned char sin_zero[8];  //没有实际意义,只是为了跟SOCKADDR结构在内存中对齐 };

　　

该结构体中提到另一结构体in_addr定义如下，它用来存放32位IP地址

1 2 3 4

struct in_addr {     in_addr_t s_addr;           //32位IPv4地址 };

　　

讲解以上两个结构体前观察一些数据类型。uint16_t、int_addr_t等类型可以参考POSIX（Portable Operating System Interface，可移植操作系统接口）。POSIX是为Unix系列操作系统设立的标准，它定义了一些其他数据类型，如表1-1

表1-1   POSIX中定义的数据类型

数据类型名称	数据类型说明	声明的头文件
int8_t	signed 8-bit int	sys/types.h
uint8_t	unsigned 8-bit int（unsigned char）
int16_t	signed 16-bit int
uint16_t	unsigned 16-bit int（unsigned short）
int32_t	signed 32-bit int
uint32_t	unsigned 32-bit int（unsigned long）
sa_family_t	地址族（address family）	sys/socket.h
socklen_t	长度（length of struct）
in_addr_t	IP地址，声明为uint32_t	netinet/in.h
in_port_t	端口号，声明为uint16_t

从这些数据类型声明也可掌握之前结构体的含义，那为什么需要额外定义这些数据类型呢？这是考虑到扩展性的结果。如果使用int32_t类型的数据，就能保证在任何时候都占用4个字节，即时将来使用64位表示int类型也是如此

结构体sockaddr_in的成员分析

成员sin_family：

每种协议适用的地址族均不同。比如，IPv4使用4字节地址族，IPv6使用16字节地址族，可以参考表1-2保存的sin_family地址信息

表1-2   地址族

地址族（Adddress Family）	含义
AF_INET	IPv4网络协议中使用的地址族
AF_INET6	IPv6网络协议中使用的地址族
AF_LOCAL	本地通信中采用的Unix协议的地址族

AF_LOCAL只是为了说明具有多种地址族而添加的

成员sin_port：

该成员保存16位端口号，且以网络字节序保存（后续还会说明何为网络字节序）

成员sin_addr:

该成员保存32位IP地址信息，且也以网络字节序保存。为理解好该成员，应同时观察结构体in_addr。但结构体in_addr声明为uint32_t，因此只需当做32位整数即可

成员sin_zero：

无特殊含义，只是为了结构体sockaddr_in的大小与sockaddr结构体保持一致而插入的成员。必须填充为0，否则无法得到想要的结果，后续还会介绍sockaddr

从之前介绍的代码也可看出，sockaddr_in结构体变量地址将以如下方式传递给bind函数，后续还会介绍到bind函数，现在来看下下面参数传递和类型转换的代码

1 2 3 4 5

struct sockaddr_in serv_addr; …… if (bind(serv_sock, (struct sockaddr *)&serv_addr, sizeof(serv_addr)) == -1)         error_handling("bind() error"); ……

　　

此处重要的是第二个参数的传递，实际上，bind函数的第二个参数期望得到sockaddr结构体变量地址值，包括地址族、端口号、IP地址等。从下列代码也可看出，直接向sockaddr结构体填充这些信息会带来麻烦

1 2 3 4 5

struct sockaddr {     unsigned short sa_family;       //地址族（Address Family）     char sa_data[14];               //地址信息 };

　　

此结构体成员要求sa_data保存的信息需包含IP地址和端口号，剩余部分应填充0，这也是bind函数要求的。而这对于包含地址信息来讲非常麻烦，继而就有了新的结构体sockaddr_in。若按照之前的讲解填写sockaddr_in结构体，则将生成符合bind函数要求的字节流。最后转换为sockaddr型的结构体变量，再传递给bind函数即可

sockaddr_in是保存IPv4地址信息的结构体，那为何还需要通过sin_family单独指定地址族信息呢？这还是与sockaddr结构体有关，结构体sockaddr并非只为IPv4设计，这从保存地址信息的数组sa_data长度为14字节也可看出。因此，结构体sockaddr要求在sin_family中指定地址族信息，是为了与sockaddr保持一致，sockaddr_in结构体中也有地址族信息

网络字节序与地址变换

不同CPU中，4字节整数值1在内存空间的保存方式是不同的。4字节整数型值1可用二进制表示如下：

00000000   00000000   00000000   00000001

有些CPU以这种顺序保存到内存，另一些CPU则以倒序保存

00000001   00000000   00000000   00000000

若不考虑这些就收发数据则会发生问题，因为保存顺序的不同意味着对接收数据的解析顺序也不同

字节序（Order）与网络字节序

CPU向内存保存数据的方式有两种，这意味着CPU解析数据的方式也有两种：

• 大端序：高位字节存放到低位地址
• 小端序：高位字节存放到高位地址

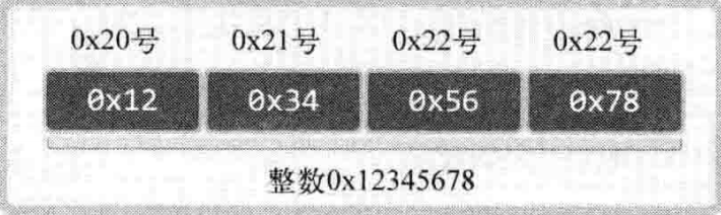

用下面的例子进行说明，假设在0x20号开始的地址中保存4字节int类型数0x12345678，大端序CPU保存如图1-4所示：



图1-4   大端序字节表示

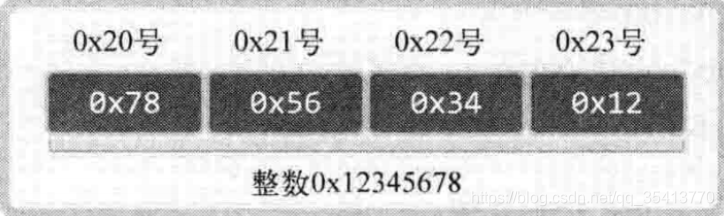

整数0x12345678，0x12是最高位字节，0x78是最低位字节。因此，大端序先保存最高位字节0x12（最高位字节0x12存放到低位地址），小端序保存方式如图1-5所示：



图1-5   小端序字节表示

先保存的是最低位字节0x78，从以上分析可以看出，每种CPU的数据保存方式均不同。因此，代表CPU数据保存方式的主机字节序（Host Byte Order）在不同CPU中也各不相同。目前主流的Intel系列CPU以小端序方式保存数据。那么，如果两台字节序不同的计算机之间交换数据，势必会出现这样的问题，大端序计算机传输数据0x1234时未考虑字节序问题，直接以0x12、0x34的顺序发送，结果接收端以小端序方式保存数据，因此小端序接收到的数据则变为0x3412，而非0x1234。正因如此，在通过网络传输数据时约定统一使用大端序传输数据

字节序转换

既然我们明白了在填充sockaddr_in结构体前将数据转换成网络字节序。接下来，我们就来了解一下关于转换字节序的函数：

• unsigned short htons(unsigned short);
• unsigned short ntohs(unsigned short);
• unsigned long htonl(unsigned long);
• unsigned long ntohl(unsigned long);

htons中的h代表主机（host）字节序，n代表网络（network）字节序。另外，s指的是short，l指的是long（Linux中long类型占用4个字节）。因此，htons是h、to、n、s的组合，也可以解释为“把short型数据从主机字节序转化为网络字节序”。而ntohs可以解释为“把short类型数据从网络字节序转化为主机字节序”。通常，以s作为后缀的函数中，s代表两个字节short，因此用于端口号转换，以l作为后缀的函数中，1代表4个字节，因此用于IP地址转换

下面通过示例说明以上函数的调用过程

endian_conv.c

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

#include <stdio.h> #include <arpa/inet.h>   int main(int argc, char *argv[]) {     unsigned short host_port = 0x1234;     unsigned short net_port;     unsigned long host_addr = 0x12345678;     unsigned long net_addr;       net_port = htons(host_port);     net_addr = htonl(host_addr);     printf("Host ordered port:%#x \n", host_port);     printf("Network ordered port:%#x \n", net_port);     printf("Host ordered address:%#lx \n", host_addr);     printf("Network ordered address:%#lx \n", net_addr);     return 0; }

　　

• 第6、8行：各保存2个字节、4个字节的数据。当然，若运行的CPU不同，则保存的字节序也不同
• 第11、12行：变量host_port、host_addr中的数据转化为网络字节序。若运行环境为小端序CPU，则改变之后的字节序保存

编译并运行endian_conv.c

1 2 3 4 5 6

# gcc endian_conv.c -o endian_conv # ./endian_conv Host ordered port:0x1234 Network ordered port:0x3412 Host ordered address:0x12345678 Network ordered address:0x78563412

　　

这就是小端序CPU中运行的结果。如果在大端序CPU中运行，则变量值不会改变

网络地址的初始化与分配

前面已讨论过网络字节序列，接下来介绍bind函数为代表的结构体的应用

将字符串信息转换为网络字节序的整型

sockaddr_in中保存地址信息的成员为32位整数型，因此，为了分配IP地址，需要将其表示为32位整数型数据。这对于只熟悉字符串信息的我们并非易事，对于IP的表示，我们熟悉点分十进制法，而非整数型数据表示法。幸运的是，有个函数会帮我们将字符串形式的IP转换为32位整数型数据

1 2	#include <arpa/inet.h> in_addr_t inet_addr(const char* strptr);//成功时返回32位大端序整数型值，失败时返回INADDR_NONE

　　

如果向该函数传递“211.214.107.99”的点分十进制格式的字符串，它会将其转换为32位整数型数据并返回。当然，该整数型值满足网络字节序。另外，该函数的返回值类型in_addr_t在内部声明为32位整数型。下面示例表示该函数的调用过程

inet_addr.c

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

#include <stdio.h> #include <arpa/inet.h> int main(int argc, char *argv[]) {     char *addr1 = "1.2.3.4";     char *addr2 = "1.2.3.256";       unsigned long conv_addr = inet_addr(addr1);     if (conv_addr == INADDR_NONE)         printf("Error occured!\n");     else         printf("Network ordered integer addr:%#lx\n", conv_addr);     conv_addr = inet_addr(addr2);     if (conv_addr == INADDR_NONE)         printf("Error occured!\n");     else         printf("Network ordered integer addr:%#lx\n", conv_addr);     return 0; }

　　

• 第6行：一个字节能表示的最大整数为255，也就是说，它是错误的IP地址。利用该错误地址检验inet_addr函数的错误检测能力
• 第8、13行：通过运行结果验证第8行的函数能正常调用，而第13行的函数调用出现异常

编译并运行inet_addr.c

1 2 3

# ./inet_addr Network ordered integer addr:0x4030201 Error occured!

　　

从运行结果上来看，inet_addr函数不仅可以把IP地址转换为32位整数型，而且可以检测无效的IP地址。另外，从输出结果可以验证确实转换为网络字节序

inet_aton函数与inet_addr函数在功能上完全相同，也将字符串形式IP地址转换为32位网络字节序整数并返回，只不过该函数利用了in_addr结构体

1 2	#include <arpa/inet.h> int inet_aton(const char *string, struct in_addr*addr);//成功时返回1，失败时返回0

　　

• string：含有需转换的IP地址信息的字符串地址
• addr：将保存转件结果的in_addr结构体变量的地址值

实际编程中若要调用inet_addr函数，需将转换后的IP地址信息代入sockaddr_in结构体中声明的in_addr结构体变量。而inet_aton函数则不需此过程，原因在于，若传递in_addr结构体变量地址值，函数会自动把结果填入该结构体变量。通过示例了解一下inet_aton函数调用过程

inet_aton.c

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

#include <stdio.h> #include <stdlib.h> #include <arpa/inet.h> void error_handling(char *message);   int main(int argc, char *argv[]) {     char *addr = "127.232.124.79";     struct sockaddr_in addr_inet;     if (!inet_aton(addr, &addr_inet.sin_addr))         error_handling("Conversion error");     else         printf("Network ordered integer addr:%#x\n", addr_inet.sin_addr.s_addr);     return 0; } void error_handling(char *message) {     fputs(message, stderr);     fputc('\n', stderr);     exit(1); }

　　

• 第9、10行：转换后的IP地址信息需保存到sockaddr_in的in_addr型变量才有意义。因此，inet_aton函数的第二个参数要求得到in_addr型的变量地址值。这就省去了手动保存IP地址信息的过程



编译并运行inet_aton.c

1 2 3

# gcc inet_aton.c -o inet_aton # ./inet_aton Network ordered integer addr:0x4f7ce87f

　　

 最后再介绍一个与inet_aton函数相反的函数，此函数可以把网络字节序整数型IP转换成我们熟悉的字符串形式

1 2	#include <arpa/inet.h> char *inet_ntoa(struct in_addr in);//成功时返回转换的字符串地址值，失败时返回-1

　　

该函数将通过参数传入的整数型IP地址转换为字符串格式并返回。但调用时需小心 ，返回值类型为char指针，返回字符串地址意味着字符串已保存到内存空间了，但该函数未向程序员要求分配内存，而是在其函数内部申请内存并保存字符串。也就是说，调用完函数后，应立即将字符串复制到其他的内存空间。因为，若再次调用inet_ntoa函数，则有可能覆盖之前保存的字符串信息。
