Soul网关源码阅读番外篇（一） HTTP参数请求错误
Soul网关源码阅读番外篇（一） HTTP参数请求错误
- 共同作者：石立 萧 *
简介
在Soul网关2.2.1版本源码阅读中，遇到了HTTP请求加上参数返回404的错误，此篇文章基于此进行探索
Bug复现
相关环境配置
首先把代码拉下来，然后切换到2.2.1版本，命令大致如下：
# 加速拉取
git clone https://github.com.cnpmjs.org/lw1243925457/soul.git
# 切换到2.2.1版本
git fetch origin 2.2.1:2.2.1
git checkout 2.2.1
如果之前运行过Soul网关的，需要清理下数据库，这里删除原来的soul数据库，让2.2.1版本自己重新建立一个
# 使用docker启动mysql
docker run --name mysql -p 3306:3306 -e MYSQL_ROOT_PASSWORD=root -d mysql:latest
# 重启，需要删除soul数据库，然后让程序自己重建
docker restart mysql
# 使用命令登录，删除原来的数据库
docker exec -ti mysql mysql -u root -p
> drop database soul;
Soul——Admin启动
修改Soul-admin模块下的配置文件：soul-admin --> application-local.yml
修改mysql用户和密码： root root
修改链接配置：jdbc:mysql://localhost:3306/soul?useUnicode=true&characterEncoding=utf-8&allowPublicKeyRetrieval=true&&useSSL=false
启动soul-admin --> SoulAdminBootstrap
如果出现SelectorTypeEnum相关的错误，请切换到jdk8
启动Soul-Bootstrap
启动soul-bootstrap --> SoulBootstrapApplication
启动HTTP test
首先右键soul-test根目录下的pom.xml，选择 add as maven project,导入工程
可能会出现依赖错误，将其版本替换为2.2.1，大致如下：
<dependency>
<groupId>org.dromara</groupId>
<artifactId>soul-spring-boot-starter-client-springmvc</artifactId>
<version>2.2.1</version>
</dependency>
启动soul-test --> soul-test-http --> SoulTestHttpApplication
请求复现
访问管理界面： http://localhost:9095/ ，查看插件列表 --> divide ,表现正常
访问问题链接： http://localhost:9195/http/order/findById?id=1 ，可以看到出现了404
{
"timestamp": "2021-01-18T02:18:19.557+0000",
"path": "/",
"status": 404,
"error": "Not Found",
"message": null,
"requestId": "84752141"
}
直接访问： http://localhost:8187/order/findById?id=11 ，正常的
{
"id": "11",
"name": "hello world findById"
}
OK，到这问题基本复现，下面开始debug
源码Debug
查看日志进行切入
根据老哥的提示，我们也看到了这个问题请求的相关日志，大致如下
o.d.soul.plugin.base.AbstractSoulPlugin : divide selector success match , selector name :/http
o.d.soul.plugin.base.AbstractSoulPlugin : divide rule success match ,rule name :/http/order/findById
o.d.s.plugin.httpclient.WebClientPlugin : you request,The resulting urlPath is :http://192.168.101.104:8187?id=1111
最后一句urlpath非常的诡异，完整路径不对。我们就直接看下这个类： WebClientPlugin
# WebClientPlugin
public Mono<Void> execute(final ServerWebExchange exchange, final SoulPluginChain chain) {
final SoulContext soulContext = exchange.getAttribute(Constants.CONTEXT);
assert soulContext != null;
# 在这里debug看到取出来的路径是： http://192.168.101.104:8187?id=1111
String urlPath = exchange.getAttribute(Constants.HTTP_URL);
if (StringUtils.isEmpty(urlPath)) {
Object error = SoulResultWarp.error(SoulResultEnum.CANNOT_FIND_URL.getCode(), SoulResultEnum.CANNOT_FIND_URL.getMsg(), null);
return WebFluxResultUtils.result(exchange, error);
}
long timeout = (long) Optional.ofNullable(exchange.getAttribute(Constants.HTTP_TIME_OUT)).orElse(3000L);
log.info("you request,The resulting urlPath is :{}", urlPath);
HttpMethod method = HttpMethod.valueOf(exchange.getRequest().getMethodValue());
WebClient.RequestBodySpec requestBodySpec = webClient.method(method).uri(urlPath);
return handleRequestBody(requestBodySpec, exchange, timeout, chain);
}
在上面这个类中，可以看到就是单纯取路径，我们需要跟踪这个路径的来源
Divide查看
在前面几篇分析中，我们知道divide plugin 是进行路由配置，并写入真实路径到exchange中的，我们去 DividePlugin 看看
# DividePlugin
protected Mono<Void> doExecute(final ServerWebExchange exchange, final SoulPluginChain chain, final SelectorData selector, final RuleData rule) {
final SoulContext soulContext = exchange.getAttribute(Constants.CONTEXT);
assert soulContext != null;
final DivideRuleHandle ruleHandle = GsonUtils.getInstance().fromJson(rule.getHandle(), DivideRuleHandle.class);
final List<DivideUpstream> upstreamList = UpstreamCacheManager.getInstance().findUpstreamListBySelectorId(selector.getId());
if (CollectionUtils.isEmpty(upstreamList)) {
LOGGER.error("divide upstream configuration error：{}", rule.toString());
Object error = SoulResultWarp.error(SoulResultEnum.CANNOT_FIND_URL.getCode(), SoulResultEnum.CANNOT_FIND_URL.getMsg(), null);
return WebFluxResultUtils.result(exchange, error);
}
final String ip = Objects.requireNonNull(exchange.getRequest().getRemoteAddress()).getAddress().getHostAddress();
DivideUpstream divideUpstream = LoadBalanceUtils.selector(upstreamList, ruleHandle.getLoadBalance(), ip);
if (Objects.isNull(divideUpstream)) {
LOGGER.error("divide has no upstream");
Object error = SoulResultWarp.error(SoulResultEnum.CANNOT_FIND_URL.getCode(), SoulResultEnum.CANNOT_FIND_URL.getMsg(), null);
return WebFluxResultUtils.result(exchange, error);
}
//设置一下 http url : http://192.168.101.104:8187
String domain = buildDomain(divideUpstream);
// 在这设置realURL，进去看看这个函数
String realURL = buildRealURL(domain, soulContext, exchange);
// 放入exchange中
exchange.getAttributes().put(Constants.HTTP_URL, realURL);
exchange.getAttributes().put(Constants.HTTP_TIME_OUT, ruleHandle.getTimeout());
return chain.execute(exchange);
}
private String buildRealURL(final String domain, final SoulContext soulContext, final ServerWebExchange exchange) {
String path = domain;
// 在这取url，但通过debug发现，它确实是null
final String rewriteURI = (String) exchange.getAttributes().get(Constants.REWRITE_URI);
if (StringUtils.isNoneBlank(rewriteURI)) {
path = path + rewriteURI;
} else {
// 然后又进到这进行取，发现也是null
final String realUrl = soulContext.getRealUrl();
if (StringUtils.isNoneBlank(realUrl)) {
path = path + realUrl;
}
}
String query = exchange.getRequest().getURI().getQuery();
if (StringUtils.isNoneBlank(query)) {
return path + "?" + query;
}
return path;
}
在上面的分析中，发现取出来的都是null，而且没有看到url的设置之类的操作，divide竟然也是单纯的取值
URL设置探索
那我们需要继续探索url的是怎么设置进去的，通过上面的分析，目前有两者设置url的方式，如下面两段代码：
final String rewriteURI = (String) exchange.getAttributes().get(Constants.REWRITE_URI);
final String realUrl = soulContext.getRealUrl();
exchange.getAttributes().get(Constants.REWRITE_URI) 方式探索
我们类比响应的设置方式，可以得到第一种URL设置的方式大致如下：
exchange.getAttributes().put(Constants.CLIENT_RESPONSE_RESULT_TYPE, ResultEnum.SUCCESS.getName());
// 可以得到放Constants.REWRITE_URI的大致代码如下：
exchange.getAttributes().put(Constants.REWRITE_URI
然后使用全局搜索：ctrl+shift+r ，exchange.getAttributes().put(Constants.REWRITE_URI
# RewritePlugin
protected Mono<Void> doExecute(final ServerWebExchange exchange, final SoulPluginChain chain, final SelectorData selector, final RuleData rule) {
String handle = rule.getHandle();
final RewriteHandle rewriteHandle = GsonUtils.getInstance().fromJson(handle, RewriteHandle.class);
if (Objects.isNull(rewriteHandle) || StringUtils.isBlank(rewriteHandle.getRewriteURI())) {
log.error("uri rewrite rule can not configuration：{}", handle);
return chain.execute(exchange);
}
exchange.getAttributes().put(Constants.REWRITE_URI, rewriteHandle.getRewriteURI());
return chain.execute(exchange);
}
搜索到唯一一处有这个代码的类： RewritePlugin ,然后我们打断点，然后并不能进入这个逻辑，查看控制台，它是关闭的。那就先放着，看第二种设置方式
soulContext.getRealUrl() 的设置探索
运用类比，我们可以猜测设置的代码应该是： soulContext.setRealUrl
我们进行搜索，也成功的找到了唯一的一处代码，在类 DefaultSoulContextBuilder 中，大致如下：
# DefaultSoulContextBuilder
private void setSoulContextByHttp(final SoulContext soulContext, final String path) {
String contextPath = "/";
String[] splitList = StringUtils.split(path, "/");
if (splitList.length != 0) {
contextPath = contextPath.concat(splitList[0]);
}
String realUrl = path.substring(contextPath.length());
soulContext.setContextPath(contextPath);
soulContext.setModule(contextPath);
soulContext.setMethod(realUrl);
// 设置url
soulContext.setRealUrl(realUrl);
}
我们在这个函数上打上断点，然而非常不幸的是，也没有进入。瞬间头上？？？？？？？，这是怎么肥事啊，都没设置
不抛弃不放弃，咋继续。看到realURL是从path来的，我们继续往上追求其来源，发现调用的是同一个类的下面这个函数 transform ,再上一层是 build
# DefaultSoulContextBuilder
private SoulContext transform(final ServerHttpRequest request, final MetaData metaData) {
final String appKey = request.getHeaders().getFirst(Constants.APP_KEY);
final String sign = request.getHeaders().getFirst(Constants.SIGN);
final String timestamp = request.getHeaders().getFirst(Constants.TIMESTAMP);
SoulContext soulContext = new SoulContext();
String path = request.getURI().getPath();
soulContext.setPath(path);
if (Objects.nonNull(metaData) && metaData.getEnabled()) {
if (RpcTypeEnum.SPRING_CLOUD.getName().equals(metaData.getRpcType())) {
setSoulContextByHttp(soulContext, path);
soulContext.setRpcType(metaData.getRpcType());
} else {
setSoulContextByDubbo(soulContext, metaData);
}
} else {
setSoulContextByHttp(soulContext, path);
soulContext.setRpcType(RpcTypeEnum.HTTP.getName());
}
soulContext.setAppKey(appKey);
soulContext.setSign(sign);
soulContext.setTimestamp(timestamp);
soulContext.setStartDateTime(LocalDateTime.now());
Optional.ofNullable(request.getMethod()).ifPresent(httpMethod -> soulContext.setHttpMethod(httpMethod.name()));
return soulContext;
}
public SoulContext build(final ServerWebExchange exchange) {
final ServerHttpRequest request = exchange.getRequest();
String path = request.getURI().getPath();
MetaData metaData = MetaDataCache.getInstance().obtain(path);
if (Objects.nonNull(metaData) && metaData.getEnabled()) {
exchange.getAttributes().put(Constants.META_DATA, metaData);
}
return transform(request, metaData);
}
在build函数上打上断点，感谢老天，成功进入，通过调用栈发现，竟然是熟悉的 GlobalPlugin 进行调用的
# GlobalPlugin
public Mono<Void> execute(final ServerWebExchange exchange, final SoulPluginChain chain) {
final ServerHttpRequest request = exchange.getRequest();
final HttpHeaders headers = request.getHeaders();
final String upgrade = headers.getFirst("Upgrade");
SoulContext soulContext;
if (StringUtils.isBlank(upgrade) || !"websocket".equals(upgrade)) {
soulContext = builder.build(exchange);
} else {
final MultiValueMap<String, String> queryParams = request.getQueryParams();
soulContext = transformMap(queryParams);
}
exchange.getAttributes().put(Constants.CONTEXT, soulContext);
return chain.execute(exchange);
}
在下面的函数打上端口，逐步debug。在下面注释的地方可以看到：我们的是HTTP请求，但竟然走到Dubbo的逻辑里面去，这非常的不对劲
private SoulContext transform(final ServerHttpRequest request, final MetaData metaData) {
// http://127.0.0.1:9195/http/order/findById?id=1111
final String appKey = request.getHeaders().getFirst(Constants.APP_KEY);
final String sign = request.getHeaders().getFirst(Constants.SIGN);
final String timestamp = request.getHeaders().getFirst(Constants.TIMESTAMP);
SoulContext soulContext = new SoulContext();
String path = request.getURI().getPath();
soulContext.setPath(path);
// 下面这个就神了，判断直接进到了setSoulContextByDubbo
if (Objects.nonNull(metaData) && metaData.getEnabled()) {
if (RpcTypeEnum.SPRING_CLOUD.getName().equals(metaData.getRpcType())) {
setSoulContextByHttp(soulContext, path);
soulContext.setRpcType(metaData.getRpcType());
} else {
// 应该是进到HTTP的，估计就这出错了
setSoulContextByDubbo(soulContext, metaData);
}
} else {
setSoulContextByHttp(soulContext, path);
soulContext.setRpcType(RpcTypeEnum.HTTP.getName());
}
soulContext.setAppKey(appKey);
soulContext.setSign(sign);
soulContext.setTimestamp(timestamp);
soulContext.setStartDateTime(LocalDateTime.now());
Optional.ofNullable(request.getMethod()).ifPresent(httpMethod -> soulContext.setHttpMethod(httpMethod.name()));
return soulContext;
}

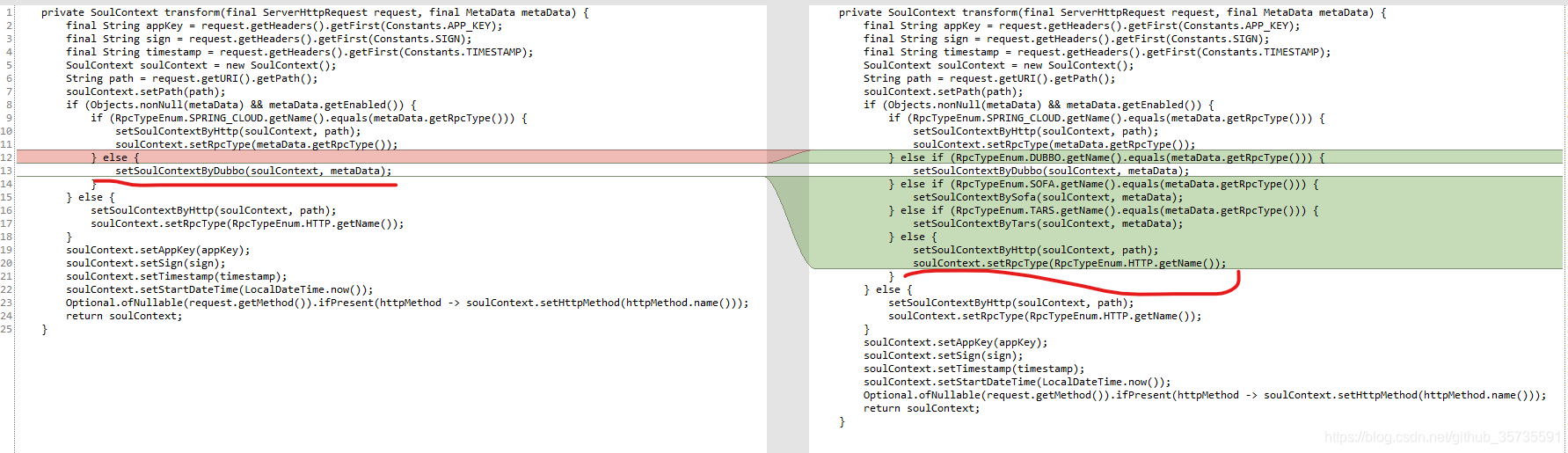

我们使用下面的diff工具，看看最新版本的代码和目前版本有什么区别：
通过上图我们可以发现，最新版本中进行了更严谨的判断，并将默认的请求类型设置为了HTTP，这样再新版本代码中，就能走HTTP的处理逻辑
我们将代码修改一下，将HTTP设置为默认处理，代码大致如下：
private SoulContext transform(final ServerHttpRequest request, final MetaData metaData) {
final String appKey = request.getHeaders().getFirst(Constants.APP_KEY);
final String sign = request.getHeaders().getFirst(Constants.SIGN);
final String timestamp = request.getHeaders().getFirst(Constants.TIMESTAMP);
SoulContext soulContext = new SoulContext();
String path = request.getURI().getPath();
soulContext.setPath(path);
if (Objects.nonNull(metaData) && metaData.getEnabled()) {
if (RpcTypeEnum.SPRING_CLOUD.getName().equals(metaData.getRpcType())) {
setSoulContextByHttp(soulContext, path);
soulContext.setRpcType(metaData.getRpcType());
} else if (RpcTypeEnum.DUBBO.getName().equals(metaData.getRpcType())) {
setSoulContextByDubbo(soulContext, metaData);
} else {
setSoulContextByHttp(soulContext, path);
soulContext.setRpcType(RpcTypeEnum.HTTP.getName());
}
} else {
setSoulContextByHttp(soulContext, path);
soulContext.setRpcType(RpcTypeEnum.HTTP.getName());
}
soulContext.setAppKey(appKey);
soulContext.setSign(sign);
soulContext.setTimestamp(timestamp);
soulContext.setStartDateTime(LocalDateTime.now());
Optional.ofNullable(request.getMethod()).ifPresent(httpMethod -> soulContext.setHttpMethod(httpMethod.name()));
return soulContext;
}
重启，发送请求： http://127.0.0.1:9195/http/order/findById?id=1111 ，OK，非常感人的成功了
{
"id": "1111",
"name": "hello world findById"
}
到这，我们成功的定位并修复了这个错误（虽然没有啥用，但开心啊）
总结
本篇文章中对Soul网关2.2.1版本中HTTP请求出现404的错误进行了详细的分析
通过上面的分析可以看出，在2.2.1中，不是Spring cloud的HTTP请求，都会发生错误，这个bug还是有点厉害的
还认识到了GlobalPlugin这个插件的重要作用，不仅设置了类型，还设置了真实的后端服务器路径，可以说这个插件很核心。rewrite插件也有设置路径这个功能

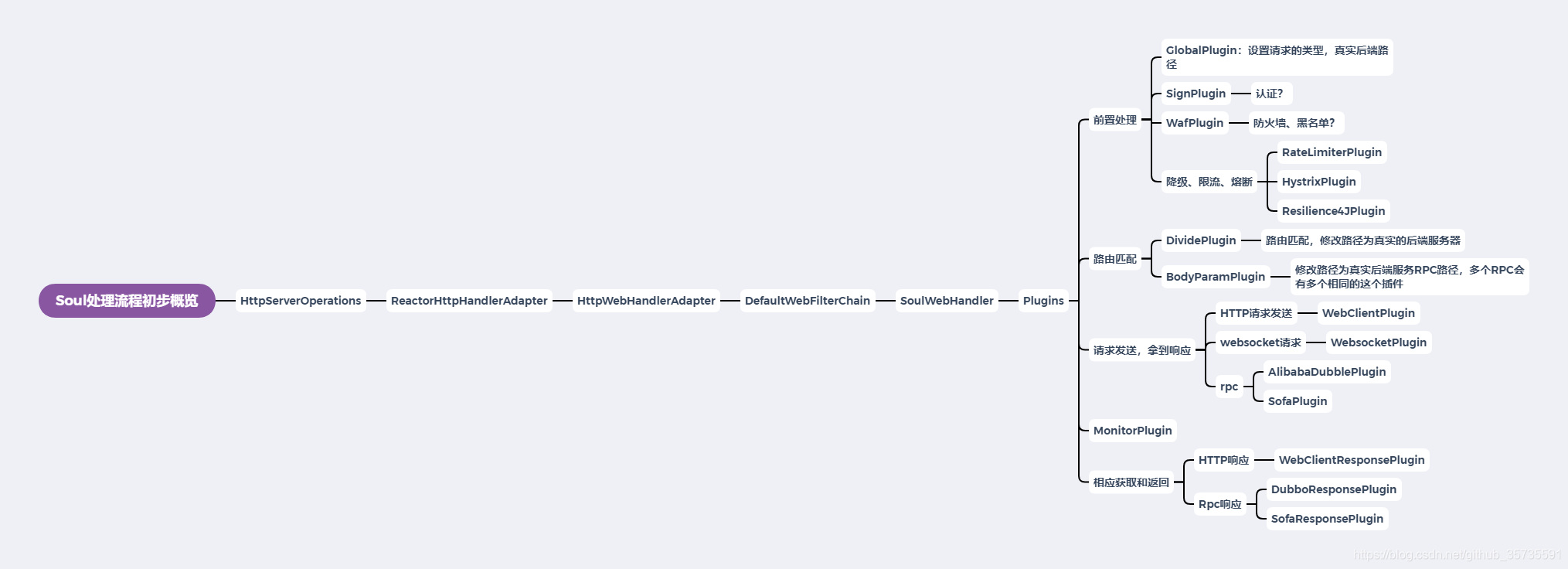

又有了新的认识，更新下我们请求处理图：
Soul网关源码分析文章列表
Github
- Soul 源码阅读（一） 概览
- Soul 源码阅读（二）代码初步运行
- Soul 源码阅读（三）HTTP请求处理概览
- Soul 网关源码阅读（四）Dubbo请求概览
- Soul网关源码阅读（五）请求类型探索
- Soul 网关源码阅读（六）Sofa请求处理概览
掘金
- Soul 网关源码阅读（一） 概览 #掘金文章# https://juejin.cn/post/6917864624423436296
- Soul 网关源码阅读（二）代码初步运行 #掘金文章# https://juejin.cn/post/6917865804121767944
- Soul 网关源码阅读（三）请求处理概览 #掘金文章# https://juejin.cn/post/6917866538712334343
- Soul 网关源码阅读（四）Dubbo请求概览 #掘金文章# https://juejin.cn/post/6917867369909977102
- Soul网关源码阅读（五）请求类型探索 #掘金文章# https://juejin.cn/post/6918575905962983438
- Soul 网关源码阅读（六）Sofa请求处理概览 #掘金文章# https://juejin.cn/post/6918736260467015693
