RTL8211F以太网千兆RGMII开发板 使用说明

深圳市飞录科技有限公司

www.szfpga.com

1. 概述

    RGMII  开发板主芯片是RTL8211FD。配套国产GOWIN的2AR-18和NR-9C的开发板，测试RGMII的千兆以太网数据发送和接收功能。

    开发板的代码是基于MAC模式，通过循环发送计数器来判断包发送和接收是否正确。





2. 操作流程

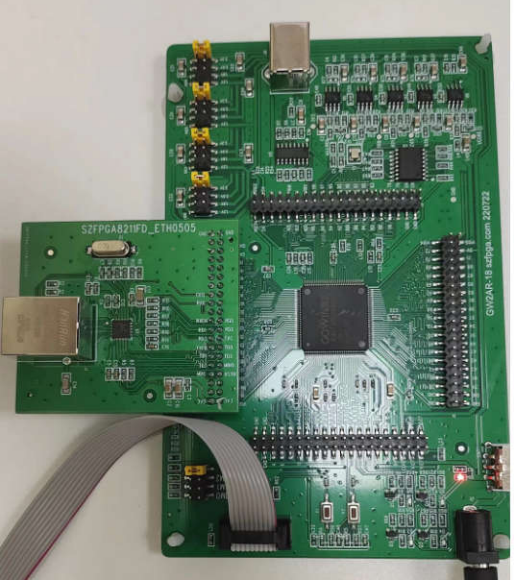

1) 断电，对接好开发板。保持引脚一致性。如下图所示，连接好显示器。NR-9 在 VIO0 区，2AR-18 在 VIO0 区域，连接图片都是下图一致。



2）设定 NR-9 的 VIO0 电压为 3.3V，或者 2AR-18 的 VIO0 电压为 3.3V。 NR-9 的短接要求, 2AR-18 短接要求

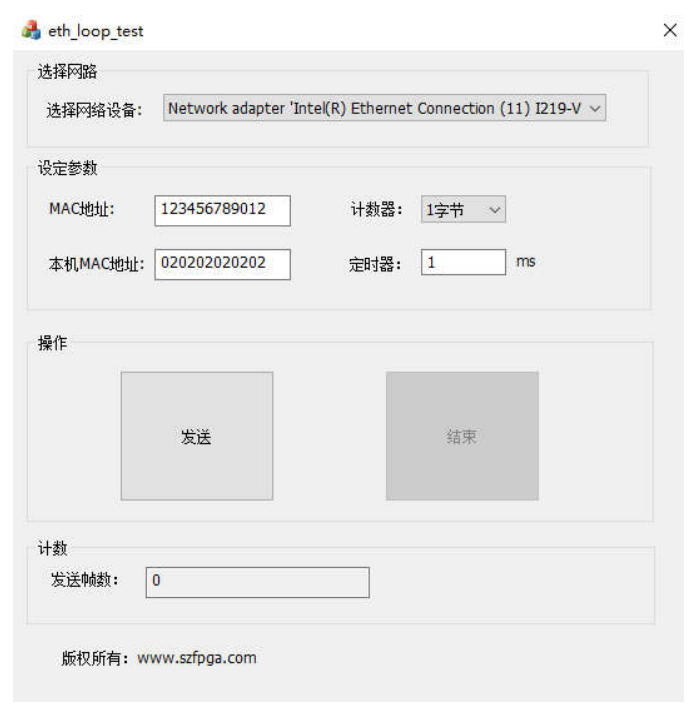

3) 下载代码。 下载完成后，RJ45 口灯会等待个 5s 左右的时间协商，然后稳定显示，属于正常现象。 3）使用开发板自带测试软件测试效果

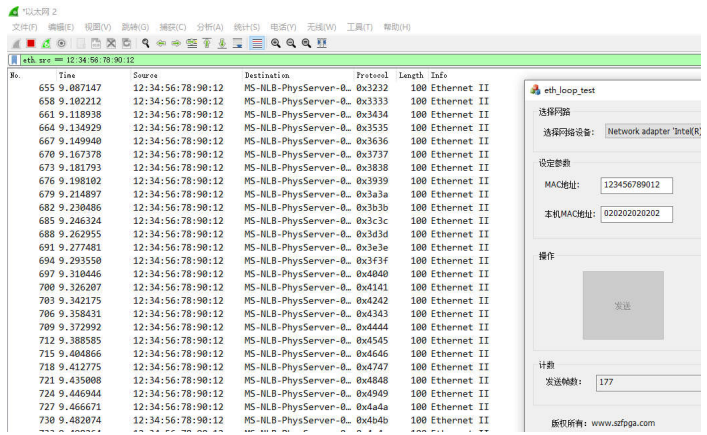

4）显示效果
